一、项目背景与行业痛点
电子元器件仓库是电子制造企业、SMT工厂、半导体企业、通信设备制造企业、汽车电子企业、仪器仪表企业及电子产品研发生产单位的重要物料保障区域。仓储对象通常包括集成电路、MOS器件、二极管、三极管、电阻、电容、电感、连接器、传感器、继电器、晶振、PCB、FPC、光电器件、模块以及各种表面安装元器件。电子元器件虽然体积较小，但部分器件对环境温度、相对湿度、静电以及潮气暴露较为敏感。仓库环境控制不当，可能造成包装受潮、端子氧化、焊接性能下降、湿敏封装吸湿、静电风险增加以及后续SMT回流焊可靠性问题。特别是塑封表面安装器件，包装材料具有一定的吸湿特性。器件从防潮包装中开封以后，会逐渐受到环境湿度影响。部分湿敏器件如果吸湿后直接进入高温回流焊工艺，可能出现封装内部裂纹、分层等可靠性风险。因此，对于电子元器件仓储，库房温湿度监测不能简单理解为人员舒适环境监测，而应与物料属性、包装状态、湿敏等级和生产使用过程结合。另一方面，电子元器件仓储还需要考虑静电防护。较低的空气湿度通常更容易形成静电积累，但提高环境湿度并不能替代人员接地、防静电地面、防静电货架、包装、腕带及其他ESD控制措施。因此，仓库湿度控制必须同时考虑防潮和静电两方面要求，不能简单采用“湿度越低越好”或者“为了防静电尽量提高湿度”的单一控制思路。大型电子元器件仓库、自动化立体库和中央物料仓内部环境也可能存在明显空间差异。外墙、西晒区域、仓库顶部、高位货架、空调末端、库门、收货暂存区以及人员频繁作业区域的温湿度可能与仓库中央位置不同。传统人工温湿度记录通常只能获得一天少数几个时刻的数据，无法完整发现夜间空调故障、除湿设备异常、梅雨季持续高湿、库门长时间开启以及无人值守时段环境变化。
当电子元器件发生氧化、受潮、包装异常或焊接可靠性问题以后，如果缺少连续环境记录，也很难回答：
物料在库期间是否经历过异常高湿。
异常从什么时间开始。
持续了多长时间。
涉及哪个库区和哪些物料批次。
是整个仓库异常还是单个区域异常。
通信中断期间数据是否仍然保存。
因此，本项目建设电子元器件仓库温湿度自动监测记录系统，通过分布式温湿度传感器、智能采集主机、4G/以太网通信及远程监测平台，实现仓库温湿度连续采集、本地记录、远程联网、异常报警、历史查询和数据追溯。
系统总体管理逻辑为：
元器件储存要求 → 仓库环境分区 → 温湿度多点监测 → 智能主机自动采集 → 本地存储 → 4G/以太网传输 → 数据平台 → 环境异常分析 → 报警处置 → 物料批次追溯。
二、建设目标与监测目标
1. 建设目标
- 建立电子元器件仓库24小时自动温湿度监测记录系统。
- 实现普通元器件区、湿敏器件区、贵重器件区、收货暂存区等分区管理。
- 连续记录不同仓库及不同货位区域的温度、相对湿度。
- 识别仓库高温、高湿、低湿及环境快速变化。
- 识别大型仓库不同位置和不同高度的温湿度差异。
- 实现4G无线通信和以太网有线数据传输。
- 在远程网络异常情况下保留现场数据存储能力。
- 实现温湿度预警、报警、持续时间统计及恢复过程记录。
- 建立温湿度传感器、智能主机、校准、维护和报警档案。
- 为电子元器件防潮、防静电、湿敏管理提供环境数据基础。
- 支持与WMS、MES、ERP、电子物料管理系统进行后续接口集成。
- 实现仓储环境数据与物料、批次、货位及出入库记录进一步关联。
2. 监测目标
实时温度：连续监测电子元器件实际储存空间空气温度。
实时相对湿度：连续监测仓库环境湿度及长期变化趋势。
最高湿度：及时发现易造成元器件吸湿和包装受潮的局部高湿区域。
最低湿度：为ESD环境管理提供环境参考。
空间温差：分析大型仓库不同货位和不同高度的温度分布。
空间湿度差：发现墙角、库门、高位货架和空气循环不足区域的局部异常。
变化速率：识别空调、除湿或仓库环境发生快速变化。
超限持续时间：统计环境异常持续时长，而不是仅保存一次超限峰值。
环境恢复时间：评价空调和除湿系统在异常后的恢复能力。
设备在线状态：监测智能主机通信和数据连续性。
三、需求分析
1. 不同电子元器件不能采用统一的仓储温湿度参数
半导体器件、无源元件、连接器、PCB、光电器件、湿敏器件以及特殊电子材料对储存环境的要求可能不同。
正式项目应优先依据器件制造商的数据手册、包装标签、物料技术规范、采购协议以及企业质量管理文件确定储存条件。
监测设备制造商不应自行规定一个适用于所有电子元器件的统一温湿度值。
2. 仓库空气湿度与湿敏器件实际受潮状态不是同一个概念
温湿度传感器测量的是仓库空气环境。
湿敏器件实际吸湿状态还与封装材料、MSL等级、防潮袋是否开封、干燥剂状态、开封时间以及环境暴露历史有关。
因此，仓库温湿度在线监测不能替代湿敏器件开封时间和Floor Life管理。
3. 防潮包装未开封与已经开封器件需要分别管理
保持完整防潮包装的元器件，其内部微环境与仓库空气并不完全相同。
包装开封以后，元器件才直接受到仓库环境影响。
因此有条件的项目宜将仓库环境监测与物料包装状态、开封时间和使用状态进行关联。
4. 干燥柜不能由普通仓库温湿度测点替代
部分湿敏元器件开封后采用低湿干燥柜进行保存。
干燥柜内部属于独立微环境，其湿度控制范围、测量性能和报警要求可能明显不同于普通仓库。
S-GBTH主要用于电子元器件仓库环境温湿度监测。如果项目要求监测极低湿度干燥柜，应根据目标湿度范围另行确认传感器在低湿区域的测量性能，并优先选用适合干燥柜微环境的专用低湿传感器。
5. 相对湿度不能作为唯一静电控制措施
环境过于干燥可能增加静电产生和积累概率，但静电防护应按照ESD控制体系实施。
人员接地、防静电地面、工作台、货架、包装、腕带、鞋具、接地及等电位连接等措施不能由提高仓库湿度代替。
6. 高湿也不能为了静电控制而被忽视
高湿环境可能增加元器件吸湿、包装材料受潮、金属端子腐蚀和凝露风险。
因此电子元器件仓库环境控制实际上是在器件防潮要求、ESD要求、人员作业和建筑环境之间进行综合设计。
7. 温湿度测点应代表实际物料储存区域
传感器不宜全部安装在仓库墙面、电气柜附近或空调出风口。
应覆盖电子物料实际货架区域和历史环境风险位置。
8. 电子元器件仓库需要自动记录而不仅是实时显示
质量追溯需要保存完整历史数据。
因此系统必须同时具备实时采集、历史存储、异常记录和查询导出能力。
9. 数据记录周期应根据项目风险确定
现场采样、平台上报和历史存储周期可以采用不同配置。
具体周期应结合仓库环境变化速度、客户质量体系、主机存储容量及网络通信条件在项目联调阶段确定。
四、总体解决方案
电子元器件仓库温湿度自动记录系统采用“多点环境感知＋现场智能采集＋边缘数据存储＋4G/以太网联网＋平台自动记录＋异常预警”的总体技术路线。
根据仓库面积、货架布局、空调送回风、仓门、建筑外墙及环境风险，在不同区域布设S-GBTH温湿度传感器。
多个传感器可通过RS485数字总线或4～20mA模拟信号接入S-CJ711智能主机。
S-CJ711负责：
传感器自动采集。
现场数据处理。
数据时间记录。
本地Flash存储。
4G或以太网数据通信。
平台将各监测点按照：
工厂 → 仓库 → 库区 → 货架区域 → 监测点
统一管理。
如与WMS进行接口集成，可进一步建立：
库区 → 货位 → 物料编码 → 供应商 → 批次 → MSL属性 → 包装状态
等业务关联。
完整数据链为：
S-GBTH温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地数据缓存 → 4G/以太网 → 服务器 → 仓储温湿度平台 → 趋势分析 → 环境报警 → 仓储处置 → 质量追溯。
对于湿敏元器件，可进一步扩展：
湿敏器件识别 → MSL等级 → 防潮包装状态 → 开封时间 → 环境暴露 → Floor Life管理 → 干燥柜/烘烤处理 → SMT上线。
上述湿敏物料业务管理需要WMS、MES或专用湿敏管理系统配合，单纯温湿度监测平台不能自动替代。
五、系统架构设计
1. 环境感知层
由S-GBTH温湿度传感器组成，负责仓库空气温度和相对湿度实时测量。
2. 现场采集层
S-CJ711智能主机负责多个温湿度传感器集中接入、轮询采集和设备管理。
3. 边缘存储层
利用主机内置Flash存储现场监测数据，提高网络异常期间的数据连续性。
4. 通信网络层
根据项目条件采用4G或以太网传输。
对于电子制造企业中央物料仓，可优先接入经建设单位批准的内部网络；分散仓库或既有工程改造可采用4G降低通信布线工作量。
5. 数据服务层
完成温湿度数据接收、存储、计算、查询、报警和设备状态管理。
6. 仓储应用层
提供仓库环境总览、历史曲线、异常分析、报表和运维功能。
7. 生产信息接口层
根据项目要求与WMS、MES、ERP及物料追溯系统进行数据交换。
8. ESD及湿敏扩展层
可根据项目需要扩展干燥柜、静电监测、门禁、空调、除湿及其他电子物料仓储设备状态。
六、监测内容与监测方法
1. 普通电子元器件仓库温湿度监测
在主要货架区域设置多个温湿度监测点，连续记录仓库环境。
2. 湿敏元器件储存区监测
对IC、BGA、QFN及其他具有湿敏控制要求的元器件仓储区域进行重点环境监测。
具体储存要求依据器件包装标签、MSL等级、供应商要求及企业湿敏管理规范执行。
3. 贵重元器件区监测
针对高价值芯片、进口器件、长交期器件和关键生产物料，可增加独立环境监测点。
4. 收货暂存区监测
电子物料入库前可能在收货和IQC区域暂时停留。
对于环境敏感元器件，可根据停留时间和企业管理要求将该区域纳入监测。
5. 待上线物料区监测
从主仓转移至SMT线边仓或备料区以后，物料仍可能继续处于空气暴露状态。
重要项目应将主仓、线边仓及备料区环境连续考虑。
6. 高架仓不同高度监测
自动化立体库或高位货架仓，应根据仓库净高分析是否需要设置上、中、下不同高度测点。
7. 库门区域监测
库门频繁开启时，外部空气可能快速影响附近区域温湿度。
可配置门磁并将开门事件与环境变化进行关联。
8. 西晒和屋面区域监测
对于顶层厂房或轻型钢结构仓库，可在屋面热负荷和西晒影响明显区域增加监测点。
9. 干燥柜环境监测
干燥柜内部应作为独立微环境管理。
当目标湿度明显低于普通仓库环境时，应选择经过低湿性能确认的专用湿度测量装置。
10. 防潮包装状态管理
温湿度系统可以记录仓库环境，但防潮袋完整性、干燥剂、湿度指示卡及开封状态仍应按照湿敏器件管理程序执行。
11. 空调和除湿运行监测
项目可根据需要接入空调、除湿机启停和故障信息，将设备运行状态与仓库温湿度放在同一时间轴分析。
12. 室外环境参考
对受季节性高湿影响明显的仓库，可增加室外温湿度监测，用于分析梅雨季、回南天等外界环境对仓库的影响。
七、技术原理与算法模型
1. 单点环境数据
设第i个监测点温度为：
Ti(t)
相对湿度为：
RHi(t)
2. 仓库温度极值
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
3. 温度空间差
ΔTspace(t) = Tmax(t) - Tmin(t)
当ΔTspace持续扩大时，可检查空调送风、货架布局和建筑热负荷。
4. 仓库湿度极值
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
5. 湿度空间差
ΔRHspace(t) = RHmax(t) - RHmin(t)
用于识别仓库局部高湿、低湿及空气循环不均现象。
6. 温度变化速率
VT = [T(t2)-T(t1)]/(t2-t1)
空调故障、库门长期开启以及外界高温空气进入时可能表现出明显变化。
7. 湿度变化速率
VRH = [RH(t2)-RH(t1)]/(t2-t1)
梅雨季外部湿空气进入、除湿设备停止运行或库门异常开启时，VRH可能快速增加。
8. 超限持续时间
设某一库区项目确认的控制范围为：
[Tlow，Thigh]
[RHlow，RHhigh]
温度超限累计：
Tout = ΣΔtT异常
湿度超限累计：
RHout = ΣΔtRH异常
9. 环境恢复时间
异常发生并启动空调或除湿处理后：
Trecovery = tnormal - tabnormal
同类季节条件下Trecovery长期增加，可提示环境控制设备性能衰减。
10. 高湿暴露量
对于内部风险排序，可以辅助计算：
ERH = ∫ max[RH(t)-RHhigh，0]dt
该指标同时考虑超出幅度和持续时间，可用于比较不同环境异常事件。
ERH仅作为企业内部环境事件分析指标，不能代替元器件制造商规定的湿敏器件暴露时间管理。
11. 露点温度
可根据温度和相对湿度计算空气露点：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
12. 冷物料凝露风险
部分电子物料可能经历低温运输或从低温环境进入高温高湿仓库。
如果元器件包装或物料表面温度Ts低于环境露点Tdew：
Ts ≤ Tdew
则具备凝露条件。
对于存在此类风险的项目，应在开箱或拆封前按照企业物料回温管理要求处理。
13. 仓库与干燥柜湿度差
如接入干燥柜内部数据，可计算：
ΔRHdry = RHwarehouse - RHdrycabinet
该指标用于评价干燥柜内部低湿环境与外部仓库环境之间的隔离效果。
14. 多点一致性分析
如果多个测点同步高湿，更可能是整体气候、空调或除湿问题。
如果仅单个墙角或货架区域持续高湿，则优先检查局部建筑和空气循环。
15. 传感器漂移辅助识别
可采用同一区域多个测点中位数：
RHmedian(t)
第i个传感器偏差：
Ri(t) = RHi(t) - RHmedian(t)
某个测点长期存在无法由空间位置解释的稳定偏差时，可提示校准或设备检查。
16. 湿敏器件暴露时间管理边界
湿敏器件Floor Life通常从规定条件下包装开封后开始计算，并与器件MSL等级及实际暴露环境相关。
仓库温湿度系统只能提供环境数据。
要实现器件级Floor Life自动管理，还需要扫码、物料标签、开封事件、MSL等级及WMS/MES数据联合计算。
八、系统功能设计
1. 多仓库集中管理
按照厂区、仓库、库区、货架和监测点建立层级。
2. 24小时自动采集
系统无需人工抄表，按照项目设定周期自动采集温湿度。
3. 实时温湿度显示
显示当前温度、湿度、设备编号及最近更新时间。
4. 历史自动记录
所有正常数据和异常数据均自动保存，形成连续环境记录。
5. 多测点趋势曲线
支持同时比较多个货架区域的温湿度变化。
6. 环境极值统计
自动统计最高温度、最低温度、最高湿度、最低湿度及对应测点。
7. 温湿度上下限报警
不同元器件仓库可配置不同控制范围。
8. 趋势预警
温度或湿度尚未达到报警限但持续向不利方向发展时，可以提前提示。
9. 持续时间报警
对短时波动和长期异常采用不同判断逻辑。
10. 通信离线报警
智能主机长时间没有上传数据时产生设备异常事件。
11. 本地数据存储
远程通信中断期间，智能主机继续采集和保存现场数据。
12. 历史数据导出
支持按仓库、测点及时间范围导出环境记录，用于质量审计和异常调查。
13. 设备档案
保存传感器编号、主机编号、安装位置、校准、维修和更换历史。
14. 报警处置闭环
异常记录可关联责任人员、原因、措施及恢复时间。
15. WMS/MES接口
根据项目需求将温湿度、报警及设备状态提供给仓储或生产管理系统。
16. 湿敏管理扩展
系统可进一步接入物料MSL等级、开封时间、干燥柜状态及烘烤记录，形成湿敏元器件全过程管理。
九、硬件组成与配置方案
1. S-GBTH百叶箱型温湿度传感器
用于电子元器件仓库室内环境温度和相对湿度连续测量。
新建工程建议根据现场布线条件优先采用RS485数字通信版本。
2. S-CJ711防水智能主机

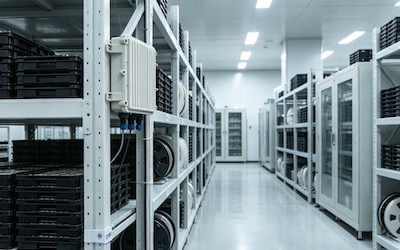

完成多路温湿度传感器数据采集、本地存储及4G或以太网数据上传。
3. 稳压电源
根据现场供电条件配置DC 12～24V电源系统。
4. UPS备用电源
关键电子元器件仓库可配置UPS，提高停电期间温湿度监测连续性。
5. 本地声光报警器
根据项目要求配置环境超限现场报警。
6. 门磁传感器
用于记录库门开启、关闭及持续开启时间。
7. 水浸传感器
对电子元器件仓库低洼区域、空调排水及屋面漏水风险位置可增加水浸监测。
8. 空调及除湿机状态接口
接入环境控制设备启停和故障信息，为异常原因分析提供依据。
9. 干燥柜低湿监测设备
根据湿敏器件管理要求另行配置适合低湿环境的专业监测终端。
10. 室外温湿度参考点
对于季节湿度影响明显的仓库，可增加室外环境测点。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据产品选型确定。
输出形式：RS485、4～20mA、电压输出等可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
传感器工作温度：-50～100℃。
工作湿度：0～100%RH。
2. S-CJ711防水智能主机
供电电压：DC 12～24V。
模拟量输入：10路模拟量采集通道，默认4～20mA。
RS485接口：2路，其中一路可用于外接传感器，另一路用于其他设备通信或系统扩展。
远程通信：支持4G无线通信及以太网传输。
协议能力：支持标准MODBUS及产品通信协议，可根据项目配置MQTT等数据通信方式。
默认波特率：9600。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
存储温度：-40～85℃。
存储湿度：0～100%RH。
外壳材质：防水工程塑料。
防护等级：IP65。
3. RS485组网原则
多个S-GBTH传感器可通过独立设备地址接入RS485总线。
实际单条总线接入数量应根据通信距离、轮询周期、设备供电、线缆质量和现场电磁环境经过工程设计确定。
大型电子元器件仓库宜分区配置智能主机，降低单点故障影响范围。
4. 本地存储容量设计
8Mbit Flash为现场数据缓存提供硬件基础。
实际可保存时长与测点数量、记录周期和单条数据长度有关，应在项目实施阶段进行容量核算和断网验证。
5. 干燥柜应用边界
S-GBTH说明书给出了0～100%RH测量范围和±1%RH标称准确度，但资料未单独给出极低湿度区间的专门精度、响应特性和校准条件。
因此，对于要求极低湿度控制的电子防潮柜、氮气柜等设备，不应仅依据“0～100%RH量程”直接宣称其满足低湿控制要求，应根据项目目标湿度进行专项性能确认。
十一、软件平台与数据展示
1. 电子元器件仓库总览
集中显示各仓库当前温湿度、设备在线状态和报警数量。
2. 仓库平面测点图
按照实际库区和货架布局展示监测点位置。
3. 实时环境数据
显示当前温度、湿度、更新时间和设备状态。
4. 环境极值
显示当前最高温度、最低温度、最高湿度和最低湿度所在位置。
5. 多测点趋势曲线
比较同一仓库不同货架区域环境变化。
6. 高架库垂直对比
对于自动化立体仓，可比较上、中、下层环境数据。
7. 报警时间轴
记录预警、超限、峰值、人工确认和恢复时间。
8. 设备在线状态
显示智能主机当前在线、离线及最近通信时间。
9. 环境控制设备关联
接入空调及除湿机状态后，可以同步分析设备启停与环境变化。
10. 历史数据查询
支持指定仓库、测点和时间段的数据查询。
11. 自动报表
可形成温湿度日报、月报、异常事件统计及设备运行记录。
12. 数据导出
环境历史数据可按照平台配置导出，用于内部审核、客户审核和质量异常分析。
十二、数据分析与智能应用
1. 高湿热点识别
统计每个监测点成为RHmax的频率和持续时间。
长期固定高湿点应重点检查墙体、空调和空气循环。
2. 低湿区域识别
识别环境长期偏干区域，为ESD管理人员提供环境参考。
但静电防护评价不能仅依据相对湿度。
3. 高架库温湿度分层分析
比较不同高度环境数据，识别顶部高温或湿度差异。
4. 梅雨季高湿分析
利用长期数据统计春夏季连续高湿事件，判断除湿能力是否能够满足仓储要求。
5. 库门影响分析
配置门磁以后，可以统计：
开门次数。
单次开门持续时间。
开门后的湿度变化。
关门后的恢复时间。
6. 除湿系统性能分析
同等外部环境下，除湿机启动以后仓库湿度恢复时间逐渐增加，可能提示过滤、冷凝、制冷或设备能力发生变化。
7. 空调能力分析
通过夏季最高温、空间温差及环境恢复速度，评价仓库空调系统实际效果。
8. 设备故障与环境异常分离
智能主机离线但本地记录显示温湿度正常，属于通信问题。
主机通信正常而多个环境点同步异常，则需要重点检查实际仓库环境。
9. 批次环境追溯
与WMS集成后，可以根据某电子元器件批次的入库、移库和出库时间，调取对应货位环境数据。
可形成：
批次入库时间。
对应货位。
储存期间最高温湿度。
环境异常次数。
累计异常时间。
异常处置记录。
10. 湿敏器件全过程扩展分析
进一步与条码和生产系统集成时，可以形成：
物料到货 → MSL识别 → 防潮包装入库 → 开封 → 暴露计时 → 干燥柜保存 → 备料 → SMT上线 → 剩余Floor Life
的全过程业务链。
其中环境监测系统负责提供可信的温湿度数据，MSL计时和器件使用判定由相应湿敏管理规则负责。
十三、预警机制与决策支撑
1. 报警阈值确定原则
电子元器件仓库温湿度控制值应优先依据元器件制造商要求、物料规格、包装标签、企业ESD管理程序、湿敏管理程序和客户质量要求确定。
不建议在通用方案中人为设定一个适用于全部电子元器件仓库的统一温湿度范围。
2. 分级预警
系统可以设置：
正常。
接近环境控制限。
超出环境控制限。
持续超限。
环境快速变化。
设备通信异常。
3. 高湿预警
仓库湿度持续接近项目控制上限时，可提前通知仓储管理人员检查库门、除湿机和空调。
4. 低湿预警
环境湿度持续下降时，可向ESD管理人员提供提示，检查EPA区域相关静电控制措施是否按照规定有效运行。
5. 快速高湿预警
湿度尚未超过固定阈值，但短时间快速上升时，可提前判断是否存在外部湿空气大量进入。
6. 多点同步异常
多个库区测点同步高湿时，应优先检查整体环境控制设备。
7. 单点异常
单个位置持续异常时，应检查局部气流、墙体、货物遮挡及传感器本身。
8. 干燥柜报警独立管理
干燥柜内部低湿环境应采用独立阈值和独立报警逻辑，不能直接使用普通仓库的环境控制范围。
9. 通信离线报警
智能主机未按规定时间上传数据时，系统形成通信故障，不将其误判为温湿度异常。
10. 环境异常后的物料处置边界
温湿度监测系统负责提供异常幅度、持续时间、位置及历史曲线。
电子元器件是否仍可以正常使用，应由质量、工艺或工程人员根据器件规格、包装状态、MSL等级、暴露情况和供应商要求进行判断。
环境恢复正常并不自动代表受影响器件已经恢复到原有质量状态。
11. 推荐处置流程
环境预警 → 核实传感器数据 → 查看相邻测点 → 查询库门/空调/除湿状态 → 判断局部或整体异常 → 检查受影响库区物料 → 对湿敏或关键元器件进行重点识别 → 必要时暂停发料或实施隔离 → 质量和工程人员评估 → 环境恢复 → 记录处置过程。
十四、项目实施方案
1. 仓库基础资料调查
收集仓库面积、净高、平面图、货架、库门、空调和除湿设备资料。
2. 物料类别调查
明确仓储物料包括：
半导体器件。
无源器件。
湿敏器件。
PCB/FPC。
连接器。
光电元件。
关键及贵重电子元器件。
3. 湿敏管理现状调查
确认企业是否采用：
MSL等级管理。
防潮袋。
干燥剂。
湿度指示卡。
低湿干燥柜。
烘烤处理。
开封时间记录。
4. ESD管理调查
明确仓库是否属于EPA区域，以及防静电地面、货架、人员接地和包装等既有措施。
5. 环境风险调查
重点调查：
仓库外墙。
屋面。
库门。
装卸区域。
空调送回风。
除湿设备。
历史受潮区域。
6. 监测区域划分
根据仓库面积、物料风险和空调分区确定监测区域。
7. 测点布置
监测点应覆盖具有代表性的正常储存区域以及环境最不利位置。
不宜仅按建筑面积机械平均布置。
8. 高架仓分层布置
高度较大的仓库根据环境测试结果设置不同高度监测点。
9. 传感器安装要求
安装位置应：
避开空调直接送风。
避免紧贴外墙。
避免阳光直射。
避免货物完全遮挡。
保持正常空气交换。
避免叉车和周转设备碰撞。
10. RS485施工
采用工业通信线缆，按照RS485总线工程原则进行布线，并做好设备地址、线路标签和强弱电隔离。
11. 智能主机安装
主机设置于供电、通信和检修条件良好的位置。
12. 4G通信测试
采用4G方案时，应测试最终安装位置运营商网络信号和通信稳定性。
13. 以太网通信测试
采用企业内部网络时，应确认IP规划、服务器地址、防火墙及信息安全要求。
14. 本地缓存测试
模拟网络中断，验证现场温湿度数据是否继续记录。
15. 设备精度比对
使用经过确认的参考温湿度设备对现场传感器进行比对。
16. 报警功能测试
验证高温、高湿、低湿及通信离线等报警功能。
17. 初始环境基线
系统正式投运前，建议覆盖多个昼夜及典型生产作业工况运行，建立仓库初始环境基线。
18. 系统验收
验收内容宜包括：
设备型号及数量。
测点位置。
安装质量。
测量比对。
RS485通信。
4G或以太网通信。
本地存储。
历史记录。
异常报警。
数据导出。
竣工图和设备档案。
十五、运维服务保障
1. 温湿度传感器检查
定期检查传感器固定、百叶结构、线路、积尘和周围货物遮挡。
2. 周期校准
根据企业质量体系、计量制度及客户要求制定温湿度传感器校准周期。
3. 智能主机维护
检查S-CJ711供电、RS485接口、本地存储和网络通信状态。
4. 4G网络维护
检查SIM卡状态、流量及网络信号质量。
5. 以太网维护
检查网络线路、交换机、IP和服务器通信状态。
6. UPS维护
配置备用电源时，应定期测试断电后的实际供电时间。
7. 报警测试
定期模拟环境和通信异常，确认报警链路有效。
8. 仓库布局变化复核
货架调整、仓库扩建、隔断增加、空调改造后，应重新确认测点代表性。
9. 异常传感器复核
单个测点长期偏离其他区域时，应通过参考设备现场比对，不宜简单通过软件修改原始数据。
10. 年度环境分析
形成仓库高温、高湿、低湿、空间差异、报警及环境设备运行年度统计，为下一年度仓储管理提供依据。
十六、项目优势与方案价值
1. 从人工抄表升级为自动记录
解决夜间、节假日及人工记录间隔期间的数据空白。
2. 面向电子元器件实际仓储风险设计
方案同时考虑防潮、湿敏、静电、凝露和电子物料追溯，而不是普通仓库环境监控。
3. 多点监测真实反映仓库环境
可以发现大型仓库、高架库和局部区域之间的差异。
4. 支持RS485和4～20mA接入
适合新建电子工厂和既有仓库自动化改造。
5. 支持4G和以太网
可满足企业内网接入和独立无线联网两类项目需求。
6. 具备现场数据存储能力
网络故障时现场采集不会立即停止。
7. 明确区分仓库环境与干燥柜微环境
避免以普通仓库湿度代替湿敏器件低湿储存管理。
8. 支持ESD管理
低湿预警可作为静电防护环境参考，但不会错误地将相对湿度作为唯一静电控制措施。
9. 支持湿敏元器件管理扩展
可进一步与扫码、MSL、Floor Life、干燥柜和MES系统结合。
10. 支持质量追溯
元器件发生质量异常后，可以查询相应仓储期间环境记录，为问题调查提供数据基础。
十七、应用场景
电子元器件仓库温湿度监测：用于各类电子制造企业元器件仓库环境自动记录。
SMT元器件仓库温湿度监测：用于贴片元器件储存和生产备料环境管理。
IC芯片仓库温湿度监测：用于集成电路、BGA、QFN等电子器件仓储环境。
湿敏元器件仓库监测：用于MSL器件防潮储存环境监控。
半导体元器件仓库监测：用于半导体制造、封测及电子制造企业物料仓。
PCB/FPC仓库环境监测：用于印制电路板及柔性线路板储存区域。
电子物料中央仓温湿度监测：用于大型电子工厂中央物料仓自动环境管理。
汽车电子元器件仓储监测：用于汽车电子供应链和电子控制器生产企业物料仓。
通信设备元器件仓库监测：用于通信设备和网络设备制造企业。
医疗电子元器件仓库监测：用于医疗电子产品生产物料仓储。
电子元器件高架立体库监测：用于自动化立体仓不同高度温湿度分布监测。
电子防潮柜联网监测：用于经专项低湿性能确认后的干燥柜、氮气柜等微环境联网扩展。
十八、效益分析
1. 元器件质量保障效益
连续监测有助于及时发现长期高湿、异常高温和凝露条件，降低仓储环境造成的电子物料质量风险。
2. 湿敏管理效益
环境数据可以为MSL和开封器件暴露管理提供现场环境依据。
3. ESD管理效益
持续低湿事件能够及时被发现，为ESD管理人员检查静电防护措施提供环境信息。
4. 质量追溯效益
发生氧化、焊接异常或可靠性问题时，可以调取物料在库期间环境数据进行辅助调查。
5. 仓储管理效率
由人工抄表转变为自动采集，减少人工记录和汇总工作量。
6. 环境设备运维效益
通过湿度恢复时间和空间差异，辅助判断空调和除湿设备是否需要维护。
7. 无人值守效益
夜间和节假日发生异常时可通过平台及时发现。
8. 数字化制造效益
温湿度数据可进一步与WMS、MES和物料追溯数据融合，成为电子制造质量数据的一部分。
项目实际经济效益应根据元器件库存价值、仓库面积、质量损失风险、人工巡检成本及环境设备维护成本进行专项测算。
十九、标准规范与政策依据
电子元器件仓库温湿度监测系统应根据储存器件类别、湿敏等级、ESD敏感程度以及企业质量体系采用相应标准。
主要可参考：
- GB/T 19405.2-2003《表面安装技术 第2部分：表面安装元器件的运输和贮存条件 应用指南》。
- GB/T 19405.4-2025《表面安装技术 第4部分：湿敏器件的处理、标记、包装和分类》。
- GB/T 37977.51-2023《静电学 第5-1部分：电子器件的静电防护 通用要求》。
- GB/T 39587-2020《静电防护管理通用要求》。
- GB/T 4937.201-2018《半导体器件 机械和气候试验方法 第20-1部分：对潮湿和焊接热综合影响敏感的表面安装器件的操作、包装、标志和运输》。
- GB/T 5048-2017《防潮包装》。
- IEC 61760系列表面安装技术相关标准。
- IPC/JEDEC J-STD-033系列湿敏、回流及工艺敏感器件处理、包装、运输和使用要求，适用于采用相应国际客户质量体系的项目。
- 电子元器件制造商产品规格书、包装标签、MSL标识及储存要求。
- 企业ESD控制程序、湿敏器件管理程序、仓储管理制度和物料质量标准。
1. 表面安装元器件仓储
GB/T 19405.2规定了表面安装元器件运输和贮存条件应用指南，可作为电子元器件仓储环境设计的重要参考。
2. 湿敏器件管理
GB/T 19405.4-2025针对湿敏器件的处理、标记、包装和分类提出相应要求。
电子元器件仓库环境监测宜与防潮包装、湿度指示、开封记录及低湿储存制度共同运行。
3. 静电防护
GB/T 37977.51-2023适用于电子器件静电防护管理，并涉及EPA区域、人员接地、等电位连接、包装等要求。
环境相对湿度可以作为ESD风险的环境因素之一，但不应将湿度控制作为静电防护的唯一措施。
4. 静电防护管理体系
GB/T 39587-2020可作为企业建立静电防护管理、人员培训、防静电区域和监视测量机制的参考。
5. 防潮包装
GB/T 5048-2017适用于防潮包装设计与管理，可作为电子元器件长时间储存及运输包装选择的参考。
6. 控制值设置原则
电子元器件仓库不存在适用于全部产品的唯一温湿度控制值。
正式设计和招标参数应以物料中环境要求最严格的器件类别、供应商规格、企业ESD要求和湿敏管理程序综合确定。
7. 湿敏器件与普通仓库环境的边界
普通仓库温湿度控制不能替代干燥包装、干燥柜、Floor Life、烘烤及其他湿敏器件处置程序。
电子元器件仓储环境监测属于湿敏管理体系中的环境基础数据层。
二十、成功案例
以下为典型应用案例（示例），用于说明电子元器件仓库温湿度自动记录系统的工程应用方法。如无对应真实业绩，对外发布时建议保留“典型应用案例（示例）”说明。
案例一：SMT电子元器件仓库梅雨季持续高湿识别
某电子制造企业元器件仓库储存大量IC、阻容器件和连接器。
过去采用人工每天两次记录温湿度，日常记录基本正常。
安装多点在线监测系统以后发现，梅雨季夜间仓库湿度经常持续升高，而白天除湿设备运行以后已经恢复，因此过去的人工记录没有完整反映高湿暴露过程。
企业根据连续数据调整除湿设备运行策略，并增加夜间环境报警。
调整后持续高湿事件明显减少。
案例二：大型电子物料仓局部高湿并非整库异常
某电子工厂中央物料仓面积较大。
系统运行期间发现一个货架区域相对湿度长期高于其他区域。
仓库中央和其他测点环境稳定，因此没有直接判断为整体除湿设备能力不足。
现场进一步检查发现，该区域靠近外墙且货架排列较密，空气流通条件较差。
企业调整货架局部布局并改善空气循环后，环境差异明显减小。
多点监测避免了对整个仓库环境系统进行不必要的过度调整。
案例三：高架立体仓顶部温度偏高
某电子产品制造企业采用自动化立体仓存储元器件。
传统温湿度传感器主要设置在地面人员作业区域。
增加不同高度测点以后发现，夏季高位货架顶部温度明显高于中下层。
数据分析显示顶部温升与屋面太阳辐射具有明显时间对应关系。
企业进一步优化屋面隔热和顶部循环风。
该案例说明自动化高架电子元器件仓应根据仓库高度评估环境分层，而不能仅依赖地面单点监测。
案例四：湿敏器件开封管理与仓库环境监测结合
某SMT企业对BGA、QFN等湿敏器件实施MSL管理。
仓库温湿度系统负责持续记录物料所在区域环境。
WMS系统则记录物料编号、MSL等级、防潮袋开封时间及干燥柜存放记录。
发生某批器件暴露时间争议后，企业能够同时调取开封记录和对应期间仓库环境数据进行复核。
该案例说明温湿度监测不是湿敏器件管理的替代系统，而是MSL全过程追溯中的重要环境数据源。
案例五：低湿环境触发ESD管理检查
某电子元器件仓库冬季环境持续干燥。
温湿度平台发现多个测点相对湿度连续下降，并形成低湿环境提示。
ESD管理人员据此检查防静电地面、人员接地、腕带检测和物料包装管理。
企业没有通过单纯提高空气湿度来代替ESD防护措施，而是将湿度作为静电风险管理的环境输入之一。
该案例体现了电子仓库温湿度监测与普通物资仓储的明显区别。
案例六：低温运输电子物料进入仓库后的凝露风险
某批电子元器件在冬季低温环境下运输到厂。
到货时包装表面温度明显低于仓库空气温度。
系统根据仓库温湿度计算当前露点，并结合抽测的包装表面温度判断发现，立即拆包存在凝露条件。
企业按照物料回温程序暂缓开封，在包装温度达到安全条件后再进行IQC和拆封。
该案例说明电子元器件环境监测除了固定温湿度报警，还可为低温物料回温和防凝露管理提供数据依据。
案例七：4G通信故障与实际环境异常分离
某异地电子物料仓采用4G进行远程数据传输。
一次移动网络故障期间，远程平台出现主机离线报警。
S-CJ711现场继续采集并保存温湿度数据。
通信恢复后，通过历史记录确认断网期间仓库环境保持稳定。
该事件被判定为通信异常而不是仓储环境事故。
这种设计能够避免将网络问题与电子物料实际环境风险混淆。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB/T 19405.2-2003《表面安装技术 第2部分：表面安装元器件的运输和贮存条件 应用指南》。
- GB/T 19405.4-2025《表面安装技术 第4部分：湿敏器件的处理、标记、包装和分类》。
- GB/T 37977.51-2023《静电学 第5-1部分：电子器件的静电防护 通用要求》。
- GB/T 39587-2020《静电防护管理通用要求》。
- GB/T 4937.201-2018《半导体器件 机械和气候试验方法 第20-1部分：对潮湿和焊接热综合影响敏感的表面安装器件的操作、包装、标志和运输》。
- GB/T 5048-2017《防潮包装》。
- IEC 61760系列表面安装技术相关标准。
- IPC/JEDEC J-STD-033系列湿敏、回流及工艺敏感器件处理、包装、运输和使用相关技术文件。
- 电子元器件制造商数据手册、MSL标签、包装说明及储存技术要求。
- 企业ESD控制程序、湿敏器件管理程序、仓储管理制度、WMS/MES及质量管理文件。
本方案适用于电子元器件仓库、SMT元器件仓、IC芯片仓库、半导体器件仓库、PCB/FPC仓库、汽车电子物料仓、通信电子元器件仓、医疗电子物料仓、自动化高架电子仓库以及其他对温湿度环境具有自动监测和记录要求的电子制造仓储场所。
电子元器件仓库温湿度自动记录真正需要解决的，不只是用数字温湿度计代替人工抄表，而是持续掌握电子物料实际储存区域的环境变化，并将环境数据与防潮包装、湿敏器件、静电防护、物料批次和生产使用过程建立联系。
其中需要特别区分三个层级：仓库温湿度解决的是大环境监测；干燥柜和防潮包装解决的是局部低湿或密封微环境；MSL和Floor Life解决的是具体湿敏器件从开封到回流焊之前的暴露管理。三个层级相互关联，但不能互相替代。
S-GBTH温湿度传感器负责电子元器件仓库环境感知，S-CJ711智能主机负责多点自动采集、本地存储以及4G或以太网联网。系统进一步与WMS、MES、MSL管理、干燥柜和ESD管理数据融合后，可构建“环境—货位—物料—批次—包装状态—湿敏等级—异常事件—质量处置”的电子元器件智能仓储环境管理体系。
