一、项目背景与行业痛点
精密机械计量校准室是机械制造、汽车零部件、航空航天、精密加工、模具制造、轴承、机床、仪器仪表以及第三方计量机构开展几何量检定、校准和精密测量的重要技术场所。常见测量对象包括量块、卡尺、千分尺、指示表、内径量表、高度尺、螺纹量规、光滑极限量规、精密轴类零件、坐标测量机、影像测量仪、轮廓仪、圆度仪及其他精密几何量测量设备。与普通实验室相比，精密机械计量校准室对环境温度尤其敏感。金属标准器、被测工件和测量设备都会随温度变化产生热膨胀或收缩。对于一般机械尺寸检测，这种变化可能并不明显，但随着测量长度增加、公差减小和测量不确定度要求提高，温度引起的尺寸变化可能达到微米级甚至成为整个测量不确定度中的主要分量。
几何量测量采用标准参考温度的基本目的，是使产品尺寸、标准器尺寸和测量结果具有统一参考条件。现行GB/T 19765规定产品几何量技术规范及检验采用标准参考温度，工业长度和几何尺寸测量通常以20℃作为标准参考温度。因此，精密机械计量室的环境设计通常围绕接近20℃、降低温度波动、减小空间温差以及保证标准器和工件充分热平衡展开。需要特别说明的是，20℃属于几何和尺寸量的标准参考温度，并不意味着任何计量校准室都可以简单规定为“20±1℃”或“20±2℃”。游标卡尺、千分尺、量块、坐标测量机以及高精度长度比较测量的环境条件并不完全相同。正式环境允许范围应依据具体计量检定规程、校准规范、测量设备厂家技术条件以及实验室能力范围和测量不确定度进行确定。实际计量室中，环境误差还不只是房间平均温度问题。空调送风口附近、靠外墙位置、窗户附近、门口、人员操作区域、照明设备附近以及大型测量设备周围，都可能形成局部温度差。即使房间中央温度显示20℃，标准器、工件和坐标测量机所在位置也可能处于不同温度状态。此外，工件刚从机械加工车间、仓库或室外搬入计量室时，其自身温度往往尚未与计量室空气达到平衡。如果直接进行微米级尺寸测量，即使室内温度已经稳定，工件自身的热膨胀仍可能产生明显测量误差。因此，精密计量环境监测除了关注空气温度，还应根据测量等级考虑工件温度、标准器温度以及进入计量室后的恒温平衡过程。
相对湿度虽然对机械几何量尺寸的直接影响通常小于温度，但过高湿度可能增加标准器、量块、精密导轨及工件表面腐蚀风险，过低湿度又可能增加静电及部分光电设备运行风险。湿度快速变化还可能与空调系统异常、外部空气进入和凝露条件有关。因此，温度和湿度应作为精密计量室环境监测的基础参数长期连续记录。
本项目建设精密机械计量校准室温湿度在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G或以太网通信及数据监测平台，实现计量室环境温湿度24小时连续采集、自动记录、变化趋势分析、异常报警和历史追溯，并根据高精度计量需要扩展标准器温度、工件表面温度及其他环境参数。
系统总体技术逻辑为：
校准项目及不确定度要求 → 环境条件确定 → 多点温湿度监测 → 标准器及工件热平衡 → 智能主机自动采集 → 本地数据存储 → 4G/以太网通信 → 环境稳定性分析 → 校准条件确认 → 开展测量 → 环境数据与校准记录关联。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在精密机械计量校准室建立连续、准确、可追溯的温湿度环境监测体系，使实验室能够掌握校准活动前、校准过程中及校准完成后的实际环境条件，并将传统人工温湿度抄表升级为多点自动采集、长期记录和异常主动预警。
系统应能够按照长度计量室、坐标测量室、量块校准室、精密仪器室及其他专业区域分别设置环境监测点和控制限值，实现实时数据、历史趋势、空间温差、时间波动、异常持续时间和设备状态统一管理。
对于CNAS认可实验室、企业最高计量标准实验室或法定计量技术机构，还应根据质量体系要求，将环境监测设备纳入计量设备管理，并保证环境数据能够满足校准记录、计量标准考核、能力认可和测量不确定度评定的需要。
2. 监测目标
主要监测计量室空气温度、相对湿度、不同测点空间温差、温度随时间的波动、温度变化速率及环境异常持续时间。对于高精度长度计量，还可进一步监测标准器温度、被测工件温度和测量设备关键位置温度。
系统最终应能够回答：计量活动期间实验室实际温度和湿度是多少、环境是否满足对应校准方法要求、温度是否已经稳定、不同位置是否存在明显温差、工件是否可能仍处于热平衡过程，以及异常环境可能影响哪些校准活动和测量结果。
三、需求分析
1. 20℃是标准参考温度，不等于统一实验室控制公差
按照几何量测量的标准参考温度原则，产品几何尺寸通常以20℃为参考。其核心意义是把不同时间、地点和环境条件下的尺寸结果换算或关联至共同温度基准。
但实验室究竟要求20±2℃、20±1℃、20±0.5℃还是更加严格，应根据实际校准项目确定。精度较低的通用量具校准与高等级量块、坐标测量机、激光干涉测量等项目对应的环境能力并不相同。
2. 温度稳定性往往比瞬时温度值更加重要
一个房间瞬间显示20.0℃，并不能证明已经达到高精度测量条件。如果温度正在持续升高或降低，标准器、工件、测量机床和空气之间可能仍处于不断交换热量的状态。
因此，精密计量室环境监测应同时评价当前温度、小时级波动、变化速率和长期运行中心，而不能只进行固定上下限报警。
3. 空气温度与工件温度应区分
S-GBTH测量的是计量室空气环境。对于普通量具校准，稳定空气环境可以作为主要监控条件；对于高精度尺寸测量，空气温度并不能自动证明量块、标准器和被测零件已经达到相同温度。
必要时应增加接触式或非接触式工件温度测量，并按照校准规范及实验室程序给予足够恒温时间。
4. 恒温时间不能统一规定
工件热平衡时间与工件尺寸、质量、材料、结构、初始温差、空气流速及所需测量精度有关。一个小型钢制量块与大型铸铁壳体达到热平衡所需时间明显不同。
因此不建议在通用方案中统一规定“进入实验室2小时后即可测量”等固定要求，应由实验室根据校准对象和验证结果建立恒温程序。
5. 人员和设备也是温度扰动源
人体散热、照明、电机、计算机、测量设备及频繁开门都会影响局部温度。进行高精度比较测量时，操作人员长时间靠近标准器和工件甚至可能产生可以观察到的局部温度变化。
因此高精度计量室需要在空调设计、人员数量、设备布局和监测点位置之间综合考虑，而不是单纯增加制冷能力。
6. 湿度管理主要服务设备保护和环境稳定
精密机械标准器大量采用钢材和其他金属材料。长期高湿尤其伴随低温表面时可能增加腐蚀和凝露风险，因此相对湿度需要处于受控状态。
但具体湿度范围仍应依据校准设备、标准器保存要求和实验室制度确定，不宜人为规定一个适用于所有机械计量项目的统一湿度数值。
四、总体解决方案
精密机械计量校准室温湿度监测系统采用“实验室功能分区＋多点空气温湿度监测＋高精度项目工件温度扩展＋现场智能采集＋本地存储＋4G/以太网通信＋环境监测平台”的总体技术路线。
一般几何量计量区域采用S-GBTH温湿度传感器，监测室内实际空气温度和相对湿度。大型计量室根据面积、空调送回风及测量设备布局设置多个监测点，避免单个墙面传感器代表全部计量环境。
多个传感器通过RS485或4～20mA接入S-CJ711智能主机，由主机完成自动轮询、数据存储和网络通信。平台按照：
企业计量中心 → 专业实验室 → 测量区域 → 校准设备 → 环境监测点
建立数据结构。
高精度项目可增加：
空气温度＋空气湿度＋标准器温度＋工件温度＋设备温度
形成更加完整的热环境监测体系。
整体数据链为：
S-GBTH温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地Flash存储 → 4G/以太网 → 计量环境监测平台 → 环境稳定度分析 → 校准条件确认 → 开展测量 → 环境数据归档。
五、系统架构设计
系统由环境感知层、现场采集层、边缘存储层、通信网络层、数据平台层和计量应用层构成。环境感知层负责实验室空气温湿度及可选工件温度测量；现场采集层负责多个环境传感器集中接入；边缘存储层保证远程网络故障期间环境数据持续保存；通信层采用4G或以太网。
平台层负责实时环境状态、历史趋势、空间差异、报警和设备管理。计量应用层可以进一步与实验室LIMS、校准管理软件、设备管理平台或企业计量管理系统连接，使环境数据与具体校准任务和校准证书原始记录建立对应关系。
对于CNAS校准实验室，环境监测系统本身不必取代现有LIMS，但宜提供可靠的数据接口或历史查询能力，使实验室能够证明某项校准工作开展期间规定环境条件始终得到满足。
六、监测内容与监测方法
1. 通用机械量具校准区
用于卡尺、千分尺、指示表、高度尺、内径量具等通用机械量具校准时，应连续监测计量室温度和相对湿度，并按照具体检定规程或校准规范确定允许环境范围。
2. 量块及高精度长度标准区域
量块及高等级长度标准对温度变化更加敏感，应重点监测温度稳定性、空间温差以及标准器和被测对象的热平衡。必要时在工作台附近设置独立高精度空气温度测点，并增加标准器温度测量。
3. 坐标测量机区域
坐标测量机本体尺寸较大，机身、测量标尺、探头及被测工件都会受到温度影响。监测点应布置在能够代表CMM测量空间的位置，并避免空调冷风直接吹向测量机或工件。
对于高精度坐标测量，应进一步结合设备的温度补偿系统和工件温度传感器进行综合管理。
4. 圆度仪、轮廓仪及精密形状测量区域
此类设备往往具有高精度运动轴和精密传感器，应保证周围环境长期稳定，并减少空调气流、人员热源和振动干扰。
5. 影像及光学测量区域
影像测量仪、工具显微镜及其他光学尺寸检测设备同样受到结构热膨胀影响。高精度光学测量还应避免灯具及设备自身发热形成明显局部温度漂移。
6. 大型工件测量区域
大型机械零件具有较大热容量，从机加工车间进入恒温计量室后通常需要更长时间才能达到热平衡。此类项目应根据工件温度和变化速率确认测量条件，而不能仅查看房间空气温度。
七、技术原理与算法模型
1. 温度引起的线膨胀
机械零件尺寸随温度变化可采用线性热膨胀近似模型：
ΔL = α × L × ΔT
其中，ΔL为温度变化引起的长度变化，α为材料线膨胀系数，L为参考长度，ΔT为相对于参考温度的温差。
例如对于钢制零件，虽然每摄氏度每米的尺寸变化只有十余微米量级，但对于微米级精密测量已经不可忽略。
2. 20℃参考温度修正
当工件实际温度T偏离20℃时，可根据材料热膨胀系数将尺寸结果换算至参考温度。简化关系为：
L20 ≈ LT / [1 + α(T - 20)]
对于高精度测量，应使用校准方法规定的模型、材料热膨胀系数及不确定度，而不是仅采用固定经验系数进行软件修正。
3. 标准器和工件温差影响
比较测量中，如果标准器和被测工件的材料、温度或热膨胀系数不同，两者即使位于同一房间，也可能产生差分热膨胀误差。
因此高精度比较测量应尽量使标准器和被测件处于接近相同温度，并在测量不确定度中考虑剩余温差和材料膨胀系数不确定度。
4. 空间温度均匀性
设计量室存在n个空气温度监测点：
ΔTspace = Tmax - Tmin
该指标反映同一时刻实验室不同区域之间的温度差。
如果平均室温为20℃但ΔTspace较大，则不同工作台和测量设备实际上处于不同热环境，高精度计量仍可能受到影响。
5. 时间稳定性
在连续时间窗口W内：
ΔTW = Tmax,W - Tmin,W
可按照1小时、4小时、8小时或实验室程序规定的时间窗分析环境波动。
允许波动量应由具体校准项目及测量能力决定，而不宜在通用方案中设置统一数值。
6. 温度变化速率
VT = [T(t2)-T(t1)]/(t2-t1)
当温度虽然处于允许范围，但持续快速上升或下降时，可以认为实验室热环境尚不稳定。对于高精度测量，可将温度变化速率作为校准条件确认的辅助指标。
7. 工件热平衡判断
若配置工件温度测量，可分别监测空气温度Ta和工件温度Tw：
ΔTeq = |Tw - Ta|
同时观察：
VTw = dTw/dt
当工件与环境温差足够小，并且工件自身温度变化速率已经降低至实验室确认的稳定条件后，再开展高精度测量更加合理。
具体稳定判据应通过校准方法或实验室验证建立，不宜统一规定固定数值。
8. 湿度变化分析
相对湿度空间差可表示为：
ΔRHspace = RHmax - RHmin
湿度变化速率为：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
湿度快速变化通常提示外界空气进入、空调除湿异常或实验室运行状态改变。
9. 露点和凝露风险
根据空气温度T和相对湿度RH可估算露点温度Tdew。当金属标准器或设备表面温度Ts接近或低于露点时，存在凝露和腐蚀风险。
可定义：
ΔTdew = Ts - Tdew
对于精密金属标准器保存区域，可利用该指标辅助判断异常高湿及冷表面凝露风险。
10. 传感器一致性判断
同一恒温计量室设置多个温度测点后，可以采用区域中位数作为参考：
Tmedian = median(T1，T2，……，Tn)
单个测点偏差：
Ri = Ti - Tmedian
某一测点长期产生无法由安装位置解释的稳定偏差时，应进行校准或设备检查。
八、系统功能设计
系统应具备计量室温湿度实时显示、历史自动记录、多点曲线比较、空间温差、时间波动、变化速率、环境报警、设备离线及数据导出等功能。
不同计量区域可以分别设置环境条件。例如通用量具室、高精度长度计量室、坐标测量室及光学测量室应依据各自能力范围配置独立环境参数。
平台可增加“环境条件满足/待稳定/异常”等辅助状态。该状态只能用于环境管理提示，真正能否开展某项校准仍应按照实验室作业指导书、检定规程或校准规范确认。
对于与LIMS集成的项目，可以将校准任务开始和结束时间与环境数据库关联，自动调用相应时间范围温湿度记录，为校准原始记录和质量审核提供辅助数据。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于一般机械计量实验室环境空气温度和相对湿度连续测量。根据实验室面积和测量设备布局设置一个或多个监测点。
2. S-CJ711智能主机
负责多个温湿度监测点集中采集、本地数据存储以及4G或以太网通信。
3. 高精度空气温度传感器
对于高等级量块、长度比较仪、坐标测量机以及其他测量不确定度要求较高的项目，应根据环境误差预算配置更高精度和更好长期稳定性的温度传感器。
4. 工件及标准器温度传感器
高精度项目可采用接触式温度探头监测标准器和工件实际温度，使空气环境监测与被测对象热状态结合。
5. UPS备用电源
计量环境监测系统宜配置稳定电源。重要实验室可采用UPS保证短时停电期间环境数据连续记录。
6. 大气压力及其他参数扩展
采用激光干涉仪等空气折射率敏感测量方法时，可根据设备及校准方法同时监测空气温度、气压和湿度等参数，以完成相应环境补偿。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据产品选型确定。
输出方式：RS485、4～20mA等形式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于温湿度等环境传感器接入，另一路可用于其他设备扩展。
远程通信：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 精密计量应用边界
S-GBTH温度准确度为±0.1℃，适合较多一般机械计量室的环境连续监测，但不能据此直接认定可以满足所有高等级长度计量项目。
如果某项测量的不确定度预算要求环境温度测量不确定度明显低于0.1℃，或者需要监测非常小的温度梯度和时间波动，应选用更高等级温度测量设备。
4. 传感器分辨率与准确度区别
0.1℃分辨率表示设备数据显示的最小变化单位，并不代表测量准确度为0.1℃以内。计量项目设备选型必须以准确度、稳定性、校准不确定度和长期漂移综合评价，不能只根据数据显示位数判断性能。
5. 本地存储边界
S-CJ711的8Mbit Flash能够为断网期间数据缓存提供基础，但实际保存时长取决于测点数量、采集周期、数据字段和存储格式，应通过容量计算和断网试验确定。
十一、软件平台与数据展示
平台按照企业计量中心、专业实验室、测量区域和环境监测点进行分级管理，实时显示各实验室当前温度、相对湿度、设备状态及环境报警。对于多点恒温实验室，可同时显示最高温度、最低温度及当前空间温差。
历史曲线应支持多个温度测点叠加，用于观察实验室不同位置长期变化是否一致。高精度计量室可进一步显示1小时、4小时、8小时等时间窗口内温度极差和变化趋势。
配置工件温度传感器以后，可以在同一个界面同时查看空气温度、标准器温度和工件温度，从而判断被测件进入恒温室以后是否正在逐步接近环境热平衡。
报警页面记录异常开始、最大偏差、持续时间和恢复时间。历史数据可按照实验室、设备和时间范围查询，并根据系统配置导出用于环境记录和质量审核。
十二、数据分析与智能应用
1. 实验室温度稳定度分析
系统通过长期数据统计每个实验室温度中心值和时间波动，判断恒温系统是否能够长期维持稳定状态。相比只判断当前是否处于上下限以内，该方法更符合精密计量对环境稳定性的实际要求。
2. 空间温度梯度识别
多点监测可以发现空调送风附近偏低、外墙附近偏高或大型设备周围局部升温等现象。对于CMM等大型测量设备，可以据此优化送回风和监测点布局。
3. 工件恒温时间评价
对于大型工件，可记录进入计量室后的工件温度变化曲线。长期积累同类工件数据以后，可为实验室建立更加合理的恒温等待程序提供依据。
但历史经验数据只能作为作业程序制定依据，不应在没有验证的情况下直接推广至材质、尺寸和质量完全不同的工件。
4. 空调性能趋势分析
如果类似外部条件和人员负荷下，实验室温度波动逐渐增大或恢复稳定所需时间不断增加，可以提前检查恒温空调、控制阀、过滤器、送回风及制冷系统性能。
5. 测量异常与环境数据关联
当量块比较、CMM检测或其他精密测量结果出现异常漂移时，可以调取相应时间段环境数据，判断温度变化是否属于潜在影响因素。
环境数据只能作为测量异常分析的一个组成部分，不能因为测量结果与温度同时变化就自动认定温度是唯一原因，还应检查测量设备、标准器、测量方法、操作者和工件状态。
6. 环境数据与校准任务关联
与LIMS集成后，可按照校准任务的开始和结束时间自动提取环境记录，形成“校准项目—标准器—被测设备—操作时间—环境温湿度”的完整数据关系。
十三、预警机制与决策支撑
1. 校准规范优先原则
环境预警和报警值应优先依据具体检定规程、校准规范、设备厂家要求、实验室作业指导书及测量不确定度分析确定。
不建议将20℃标准参考温度简单设置为所有计量项目必须使用的唯一环境报警中心和统一公差。
2. 温度上下限报警
当空气温度超出具体校准项目允许范围时，产生正式环境异常提示，并根据实验室质量体系决定是否暂停相应校准活动。
3. 温度稳定性预警
温度虽然处于允许范围，但时间波动明显增加或变化速率持续偏大时，可提示“环境待稳定”，避免在温度快速变化期间开展高精度校准。
4. 空间温差预警
同一计量室不同位置温差超过实验室批准的环境均匀性要求时，应检查送回风、人员活动和热源，并重新评估高精度校准条件。
5. 工件热平衡提示
高精度项目配置工件温度传感器时，可以根据空气和工件温差以及工件温度变化速率形成热平衡辅助提示。
平台提示不能替代校准人员按照作业指导书最终确认测量条件。
6. 湿度异常
湿度长期超过实验室允许范围时，应检查空调除湿、外界空气进入及设备保存条件，并重点关注量块、量规及精密机械标准器腐蚀风险。
7. 推荐处置流程
环境趋势异常 → 确认传感器数据 → 比较相邻测点 → 检查恒温空调及门体 → 检查人员和设备热负荷 → 判断空气环境是否稳定 → 检查标准器和工件热平衡 → 暂缓或继续校准活动 → 环境恢复 → 重新确认测量条件 → 保存环境事件记录。
十四、项目实施方案
1. 校准能力调查
项目实施前应首先明确实验室开展的校准项目、测量范围、最佳测量能力、主要计量标准器、测量设备及现行校准规范。环境监测系统必须围绕实际计量能力设计，而不是先选择传感器再决定环境要求。
2. 实验室环境分级
根据校准项目将普通量具校准区、高精度长度计量区、坐标测量区、光学计量区及标准器存放区进行分类。同一恒温室承担多种项目时，应以其中环境要求更严格的实际校准项目进行能力评估。
3. 温湿度分布测试
长期监测点确定前，宜对实验室不同位置进行温度分布测试，了解送风口、回风口、外墙、工作台及主要设备附近温度特征，并选择能够代表真实校准环境的位置作为长期监测点。
4. 传感器安装位置
环境传感器不宜直接安装在空调出风口、回风口内部、窗户、门口或计算机排风附近，也不宜紧贴外墙。传感器位置应尽可能代表标准器、工件和测量设备所在测量空间。
5. CMM区域布点
大型坐标测量机可根据机器尺寸和实验室温度分布，在测量空间周边设置多个监测点，并根据设备技术要求增加机器或工件温度传感器。
6. 通信和供电施工
RS485线路应采用可靠工业通信线缆，做好设备编号、屏蔽和强弱电分离。智能主机应安装于便于维护且不会形成明显热源影响的位置。
7. 系统调试
系统安装完成后，应采用经过溯源的参考温湿度设备进行现场比对，并测试数据采集、网络通信、本地存储、报警和历史查询功能。
8. 环境基线建立
正式使用前宜连续运行一段时间，覆盖昼夜、正常人员活动、空调启停及典型校准工况，掌握实验室实际温度中心、时间波动和空间差异。
9. 项目验收
验收内容宜包括传感器型号、数量、安装位置、校准证书、现场比对、通信拓扑、本地存储、报警、历史数据及设备档案等。
十五、运维服务保障
用于计量校准环境监测的温湿度传感器应纳入实验室计量设备管理体系，并根据其重要程度、稳定性和校准项目要求制定合理的校准周期。环境监测设备的校准结果应能够实现计量溯源。
对于高精度计量室，可以定期使用独立参考温度计对多个固定监测点进行现场比对。如果某个传感器长期偏离其他测点，应进行校准、维修或更换，而不能简单通过软件修改原始环境数据。
S-CJ711智能主机应定期检查供电、RS485通信、本地Flash及4G或以太网状态。配置UPS时，应定期进行实际断电试验。
计量室空调改造、设备搬迁、测量能力提升、实验室装修或校准项目发生明显变化后，应重新开展环境条件评价，并确认现有监测点、温度控制范围及测量设备仍满足新的校准能力要求。
建议每年形成计量室环境运行分析报告，对温度稳定性、空间温差、湿度、报警次数、设备故障及环境系统维护进行回顾，为计量能力持续保持提供依据。
十六、项目优势与方案价值
本方案不是普通办公室或车间温湿度监控，而是围绕精密机械几何量测量中的热膨胀、20℃标准参考温度、环境稳定性、工件热平衡和测量不确定度进行设计，更符合计量实验室实际工作逻辑。
通过多点环境监测，可以发现单个空调控制探头无法反映的空间温度梯度；通过时间波动和变化速率分析，可以避免仅根据某一个瞬时温度判断实验室是否稳定；通过工件温度扩展，则可以进一步解决“大型工件进入恒温室但尚未真正恒温”的问题。
S-GBTH和S-CJ711适合作为一般精密机械计量室的环境自动监测基础。对于测量能力更加严格的长度计量项目，可以保留S-CJ711统一采集架构，同时升级高精度温度传感器，实现不同精度等级设备在一个平台集中管理。
系统进一步与LIMS、校准任务、计量标准器档案和测量不确定度管理结合后，可以形成“实验室环境—计量标准—被测对象—校准任务—环境异常—校准结果”的计量实验室数字化管理体系。
十七、应用场景
精密机械计量室温湿度监测：用于机械制造企业计量中心及几何量实验室环境连续监测。
长度计量校准室温湿度监测：用于卡尺、千分尺、指示表、高度尺及其他长度量具校准环境。
量块校准室环境监测：用于量块、标准长度及高精度比较测量环境管理。
坐标测量机恒温室温度监测：用于CMM测量室空气温度、空间温差及环境稳定性监控。
精密测量实验室温湿度监测：用于圆度仪、轮廓仪、影像测量仪及其他精密机械测量设备。
汽车零部件计量室温湿度监测：用于发动机、变速器、精密轴类及汽车零部件几何尺寸计量。
航空航天精密计量实验室监测：用于高精度机械零部件尺寸和形位参数测量环境管理。
第三方校准实验室环境监测：用于CNAS校准实验室及计量技术机构温湿度连续记录。
模具及精密加工检测室环境监测：用于模具、机加工零件及高精度机械产品检测环境。
十八、效益分析
连续温湿度监测能够消除人工每天少量时间点记录造成的环境盲区，使夜间、节假日及空调异常期间的实验室温度变化得到完整保存，提高校准结果环境条件的可追溯性。
多点温度监测能够识别局部温度梯度，为恒温空调送回风优化、计量设备布置和标准器存放提供数据依据。对于大型CMM及高精度测量项目，这类空间环境数据比单一墙面温度更加具有实际价值。
工件和空气温度联合监测可以帮助实验室更加科学地建立恒温等待程序，避免过早测量造成热膨胀误差，同时减少完全依赖固定经验等待时间造成的不必要效率损失。
发生校准结果异常或客户争议时，可以调取校准期间真实环境数据，帮助判断温度是否属于潜在影响因素。与LIMS进一步关联后，还可以为CNAS审核、计量标准考核和内部质量管理提供更加完整的环境记录。
长期趋势分析还可以发现恒温空调控制性能下降，使实验室环境管理由“超温以后处理”逐步转向稳定性评价和预防性维护。
十九、标准规范与政策依据
精密机械计量校准室温湿度监测应依据实验室能力要求、计量标准考核要求、具体计量检定规程或校准规范以及几何量测量标准进行设计。主要可参考：
- GB/T 27025-2019《检测和校准实验室能力的通用要求》。
- CNAS-CL01:2018《检测和校准实验室能力认可准则》。
- CNAS-CL01-A025:2022《检测和校准实验室能力认可准则在校准领域的应用说明》。
- CNAS-CL01-G002:2021《测量结果的计量溯源性要求》。
- JJF 1033-2023《计量标准考核规范》。
- JJF 1059.1《测量不确定度评定与表示》现行有效版本。
- GB/T 19765-2005《产品几何量技术规范（GPS） 产品几何量技术规范和检验的标准参考温度》。
- GB/T 39643-2020《产品几何技术规范（GPS） 长度测量中温度影响引入的系统误差和测量不确定度来源》。
- JJF 1064-2024《坐标测量机校准规范》，适用于相应坐标测量机校准。
- GB/T 16857系列《产品几何技术规范（GPS） 坐标测量系统的验收检测和复检检测》。
- 各类卡尺、千分尺、量块、指示表、量规及其他机械量具现行计量检定规程或校准规范。
- 实验室质量手册、作业指导书、设备厂家环境技术要求及测量不确定度评定文件。
1. 检测和校准实验室环境要求
GB/T 27025-2019及CNAS-CL01要求实验室具有适合开展活动的设施和环境条件，并在环境条件可能影响结果有效性时对环境进行监测、控制和记录。
因此，温湿度监测点、记录周期和控制范围都应围绕实验室实际校准能力确定，而不是单纯为了满足“实验室有温湿度记录”这一形式要求。
2. 几何量标准参考温度
GB/T 19765-2005规定产品几何量技术规范及检验的标准参考温度。对于工业长度和几何尺寸测量，标准参考温度为20℃。
20℃是测量结果进行几何尺寸定义和比较的参考基准，并不意味着所有校准活动都必须在绝对20.000℃条件下开展。实际允许偏差以及是否需要温度修正，应按照具体校准方法和测量不确定度确定。
3. 温度造成的测量不确定度
GB/T 39643-2020专门涉及长度测量中温度影响引入的系统误差和测量不确定度来源，因此高精度机械计量项目不仅应控制温度，还应将工件温度、标准器温度、材料膨胀系数及温度测量不确定度纳入测量模型。
4. 计量标准实验室环境要求
JJF 1033-2023要求计量标准具备符合开展检定或校准要求的环境条件及设施。对于建立企业最高计量标准或申请计量标准考核的实验室，应按照对应计量技术规范明确环境条件，并保存相关监测记录。
5. CNAS校准实验室
申请CNAS校准实验室认可时，应同时执行CNAS-CL01和校准领域应用说明CNAS-CL01-A025。实验室应根据校准活动控制环境影响，并确保测量结果具有符合要求的计量溯源性。
6. 坐标测量机
坐标测量机校准目前应采用JJF 1064-2024等现行技术文件，并结合GB/T 16857系列执行。CMM自身可能具有温度补偿能力，但温度补偿不能替代稳定、已知且符合设备要求的计量环境。
二十、成功案例
以下为典型应用案例（示例），用于说明精密机械计量校准室温湿度在线监测的工程应用方法。如暂无对应真实项目，对外发布时建议保留“典型应用案例（示例）”说明。
案例一：坐标测量室平均温度正常但存在明显空间温差
某精密机械企业坐标测量室原有一个墙面温度计，长期显示约20℃，但同一零件在CMM不同时间测量时偶尔出现尺寸结果差异。
增加多个温度监测点以后发现，空调送风侧与靠近外墙一侧存在较稳定的温差，而原有墙面仪表恰好位于房间中央，因此没有反映测量空间真实温度分布。
企业重新调整送回风组织和CMM附近气流后，空间温差明显减小。
该案例说明精密计量环境不能只关注房间平均温度。
案例二：大型钢制工件未充分恒温造成尺寸漂移
某大型机加工零件从生产车间转入恒温计量室后，操作人员看到室内温度已经满足要求，较短时间后即开始测量。
后续增加工件表面温度监测发现，大型工件进入实验室数小时后自身温度仍在持续变化，与室内空气存在明显温差。
企业根据工件质量、材料和实际温度曲线重新建立恒温等待程序，使重复测量的一致性得到改善。
该案例说明空气环境稳定和工件热平衡是两个不同概念。
案例三：量块比较期间人员活动造成局部温度扰动
某高精度长度比较区域环境整体控制稳定，但高精度测量期间偶尔出现短时间温度变化。
通过分钟级环境记录发现，异常主要集中在人员集中进入和频繁开启实验室门的时间段。
实验室随后优化人员进出管理并减少测量期间不必要的门体开启，环境时间稳定性得到改善。
案例四：恒温空调性能下降通过时间波动提前发现
某机械计量中心环境温度始终没有超出正式控制范围，但平台长期趋势显示，连续数月内1小时温度波动逐步增大。
厂务人员检查后发现恒温空调控制性能下降。设备维护以后，温度波动重新回到历史正常范围。
该案例说明精密计量室环境管理应关注稳定度，而不仅是上下限。
案例五：单个传感器漂移避免错误暂停校准
某计量室一个温度测点持续偏高，但同一房间其他监测点及独立参考温度计均未出现相同变化。
通过多点一致性分析，实验室首先开展传感器复核，而没有立即判断整个恒温系统失效。
现场比对确认该环境传感器产生测量漂移，重新校准后恢复正常。
该案例体现了多点环境监测同时具备识别真实环境异常和传感器自身异常的价值。
案例六：校准任务与环境历史自动关联
某企业计量中心将环境监测平台与LIMS进行接口集成。卡尺、千分尺及CMM校准任务完成后，系统可以根据任务起止时间调用对应计量室温湿度记录。
后续进行内部审核或校准结果复核时，不再需要从纸质温湿度记录中人工查找当天数据，而能够直接确认校准期间环境状态。
该应用使温湿度监测由独立的实验室辅助系统进一步成为计量质量体系的数据基础。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB/T 27025-2019《检测和校准实验室能力的通用要求》。
- CNAS-CL01:2018《检测和校准实验室能力认可准则》。
- CNAS-CL01-A025:2022《检测和校准实验室能力认可准则在校准领域的应用说明》。
- CNAS-CL01-G002:2021《测量结果的计量溯源性要求》。
- JJF 1033-2023《计量标准考核规范》。
- JJF 1059.1《测量不确定度评定与表示》现行有效版本。
- GB/T 19765-2005《产品几何量技术规范（GPS） 产品几何量技术规范和检验的标准参考温度》。
- GB/T 39643-2020《产品几何技术规范（GPS） 长度测量中温度影响引入的系统误差和测量不确定度来源》。
- JJF 1064-2024《坐标测量机校准规范》。
- GB/T 16857系列《产品几何技术规范（GPS） 坐标测量系统的验收检测和复检检测》。
- 相关机械量具、量仪及计量标准器现行国家计量检定规程和校准规范。
- 实验室质量手册、校准作业指导书、测量不确定度评定文件及设备制造商环境技术要求。
本方案适用于精密机械计量室、长度计量实验室、企业计量中心、坐标测量机恒温室、量块校准室、机械量具校准室、精密检测室、第三方计量校准实验室、CNAS校准实验室以及汽车、航空航天、模具、轴承、机床和精密制造企业的几何量测量环境。
精密机械计量校准室温湿度监测真正需要解决的，不是简单保证墙面温度计显示20℃，而是建立一个已知、稳定并能够证明满足实际校准项目要求的热环境。对于高精度长度测量，还需要进一步考虑标准器、被测工件及测量设备自身的温度状态，以及不同材料热膨胀造成的尺寸变化。

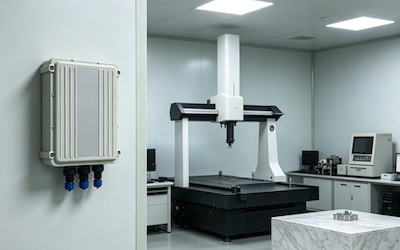

S-GBTH温湿度传感器和S-CJ711智能主机可以构成一般机械计量室的环境在线监测基础；随着实验室测量能力提高，可继续接入更高等级空气温度、标准器温度、工件温度及气压等传感器。最终通过与LIMS、计量标准档案和校准任务数据融合，形成“计量环境—标准器—被测对象—校准活动—测量结果—环境异常”的精密计量数字化环境管理体系。
