一、项目背景与行业痛点
光学镜片、镜头及精密光学元件广泛应用于机器视觉、手机摄像模组、安防镜头、车载镜头、显微镜、望远镜、激光设备、医疗光学、投影显示、航空航天及精密仪器等领域。其生产过程通常涉及光学玻璃备料、粗磨、精磨、抛光、定心磨边、清洗、镀膜、胶合、装配、调校、检测以及成品包装等多个工序，不同环节对环境温度、相对湿度、洁净度和环境稳定性的要求存在明显差异。与普通机械加工车间相比，光学镜片和镜头生产具有表面精度高、尺寸公差小、表面洁净度要求高以及光学性能容易受到环境变化影响等特点。温度变化不仅可能引起镜片、镜筒、夹具及检测标准件发生热膨胀，还可能改变部分光学材料的折射率，使精密光学检测结果随环境状态发生变化。对于干涉检测、中心偏差检测、面形测量、MTF测试以及精密装调区域，环境稳定性往往比简单判断“当前温度是否超限”更加重要。
相对湿度则与镜片清洗后的干燥、表面凝露、镀膜前洁净状态、胶合装配、金属镜筒及工装防腐蚀、静电积累以及颗粒吸附等因素相关。湿度长期偏高时，低温光学表面、冷却设备及局部建筑表面可能形成凝露；环境过于干燥时，静电积累可能增加，使空气中的微小颗粒更容易附着于镜片、塑料件及其他绝缘表面。因此，光学车间湿度管理需要同时兼顾防潮、防凝露、洁净和静电控制，而不能采用“越干越好”或“湿度越高越不容易有静电”的单一管理逻辑。光学生产车间还具有明显的工艺分区特点。研磨和抛光区域存在设备热负荷、冷却液及加工液影响；超声波清洗和纯水清洗区域可能产生较大的湿负荷；镀膜区域需要更加关注洁净度、颗粒和镀膜前产品状态；胶合及镜头装配区域需要兼顾温湿度、清洁和材料固化条件；检测计量区域则更加关注温度稳定性和空间均匀性。一个安装在车间墙面的温湿度计难以代表上述全部工艺区域。传统人工记录通常每天仅在固定时间读取温湿度，无法完整发现夜间空调停机、换班、清洗、生产设备集中启动、梅雨季高湿、库门长时间开启以及空调系统故障造成的环境变化。当镜片出现水印、镀膜污染、胶合异常、检测结果漂移或镜头装调重复性下降时，如果缺少连续环境数据，也难以判断环境条件是否属于潜在影响因素。
因此，本项目建设光学镜片镜头车间温湿度在线监测系统，通过分布式温湿度传感器、智能采集主机、4G或以太网通信及数据监测平台，对光学加工、清洗、镀膜、装配及检测区域实施24小时连续环境监测，实现自动采集、本地存储、远程联网、趋势分析、异常预警和历史数据追溯。
系统总体技术逻辑为：
光学产品及工艺要求 → 生产区域划分 → 环境风险识别 → 温湿度多点监测 → 智能主机自动采集 → 本地数据存储 → 4G/以太网传输 → 环境趋势分析 → 异常预警 → 工艺及设备人员复核 → 环境恢复确认 → 产品和生产批次追溯。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在光学镜片和镜头生产区域建立连续、稳定、可追溯的温湿度在线监测体系，使传统人工抄表、空调控制器显示和局部温湿度表升级为多区域自动监测。系统应根据研磨抛光、清洗、镀膜、胶合、装配、检测及包装等工艺特点分别配置监测点，并允许不同区域采用独立环境控制参数。
系统应具备实时数据采集、本地数据存储、4G或以太网联网、历史曲线、多点比较、温湿度异常报警、环境变化速率分析、超限持续时间统计及设备通信状态监测功能。大型光学制造企业还可进一步将环境数据接入MES、QMS、BMS、SCADA或生产数据平台，使环境状态与产品型号、生产工单、镜片批次和检测结果建立关联。
2. 监测目标
主要监测车间空气温度、相对湿度、区域最高最低值、空间温湿度差、短时间波动、变化速率、超限持续时间及环境恢复时间。对于精密检测和装调区域，还应重点掌握温度时间稳定性以及不同位置之间的空间温差。
系统最终应能够回答：哪个光学生产区域发生了环境变化、异常从什么时候开始、持续多长时间、是局部还是整个空调区域同步变化、是否与清洗、开门、设备运行或空调异常有关，以及异常期间涉及哪些镜片、镜头或生产批次。
三、需求分析
1. 不同光学工艺不能采用统一温湿度参数
光学玻璃研磨抛光、镜片清洗、真空镀膜、镜片胶合、镜头装配和精密光学检测的环境需求并不相同。同样是镜头生产，手机镜头、车载镜头、机器视觉镜头、激光光学件及航空光学系统对环境稳定性和洁净度的要求也可能存在明显差异。
正式项目应优先依据产品技术条件、工艺文件、材料供应商要求、设备Facility Requirement以及建设单位批准的环境标准确定温湿度控制范围，不宜由环境监测设备厂家统一规定一个所谓“光学镜片车间标准温湿度”。
2. 生产环境温度与加工液、设备过程温度需要区分
研磨、抛光、清洗和镀膜设备内部通常具有自身的工艺温度参数。例如抛光液、冷却液、清洗槽、烘干设备和真空镀膜腔体均可能具有独立温度控制。S-GBTH等车间环境传感器测量的是空气温湿度，不能替代设备内部工艺温度传感器。
3. 光学洁净区域不能只监测温湿度
镜片镀膜前清洗、精密装配及部分镜头组装区域通常需要控制空气颗粒污染。温湿度正常并不能证明洁净度达到要求，空气粒子浓度必须采用相应粒子计数设备进行检测或连续监测。
因此，光学车间温湿度系统属于洁净环境中的基础物理参数监测子系统，可以与压差、空气粒子及其他污染监测数据融合，但不能替代专业洁净环境检测。
4. 普通环境传感器与高等级洁净室探头应区别选型
S-GBTH适合一般光学加工区域、辅助生产区以及经过项目确认的洁净环境温湿度监测。对于高洁净等级镀膜前处理区、无尘镜头组装区以及对材料析出和颗粒释放特别敏感的生产空间，应进一步确认传感器壳体材料、表面结构、清洁方法和安装方式是否满足项目洁净兼容要求。
必要时可采用洁净室专用温湿度探头，并通过RS485或4～20mA接入统一采集系统。
5. 精密光学检测需要比普通生产区域更加稳定的环境
干涉仪、中心偏检测、轮廓及面形检测、MTF测试、精密光学测量等设备可能受到温度漂移影响。对于此类区域，除了绝对温度，还需要关注短时间温度波动、空间梯度、设备预热和镜片热平衡。
如果检测设备厂家要求的温度稳定度已经接近或高于普通S-GBTH的测量能力，应根据实际测量不确定度配置更高等级环境温度传感器。
四、总体解决方案
光学镜片镜头车间温湿度在线监测采用“工艺区域分区＋多点环境感知＋现场智能采集＋本地存储＋4G/以太网通信＋环境监测平台”的总体技术路线，根据加工工艺、洁净等级、空调分区及光学检测精度确定长期环境监测点。
一般镜片加工、装配及辅助区域可采用S-GBTH温湿度传感器，通过RS485或4～20mA信号接入S-CJ711智能主机。智能主机负责现场自动采集、本地Flash存储及远程通信，并将数据上传环境监测平台。
对于高等级洁净区，可根据项目要求采用洁净室专用温湿度探头；对于精密光学检测室，则可以配置更高稳定度温度传感器。不同类型传感器只要具有与采集系统兼容的4～20mA或经确认的数字接口，即可根据工程方案统一接入数据平台。
平台数据结构建议按照：
工厂 → 光学生产车间 → 工艺区域 → 生产线/设备组 → 环境监测点
进行管理。
与MES进一步集成后，可建立：
工单 → 产品型号 → 镜片批次 → 加工工序 → 生产时间 → 对应环境数据
的环境追溯关系。
整体数据链为：
温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地存储 → 4G/以太网 → 监测平台 → 温湿度趋势分析 → 异常预警 → 工艺及厂务检查 → 环境恢复 → 生产质量追溯。
五、系统架构设计
系统由环境感知层、现场数据采集层、边缘存储层、通信网络层、数据平台层和光学生产业务层组成。环境感知层根据区域等级选用一般温湿度传感器、洁净室环境探头或高精度温度测量设备；现场采集层负责不同监测点统一接入；边缘存储层保证网络异常期间环境数据持续记录。
通信层采用4G或以太网，数据平台负责实时数据、历史趋势、环境报警、设备状态及报表管理。大型光学企业可按照楼层、空调系统或洁净区域配置多个智能采集主机，避免所有生产区域集中于单条超长通信总线。
业务应用层可进一步与MES、QMS、BMS或生产数据库集成。MES提供镜片或镜头生产工单、批次和工序时间，环境平台提供实际温湿度记录，QMS则负责产品异常及质量处理，从而建立环境与生产质量之间的数据关系。
六、监测内容与监测方法
1. 研磨、精磨及抛光区域
光学镜片研磨和抛光设备运行过程中会产生机械热量，同时使用加工液、抛光液及冷却液。环境监测重点掌握生产区域温度和湿度的长期变化，并评估大量设备集中运行后是否产生明显局部热区。
需要区分的是，镜片加工精度还与抛光液温度、设备温度、磨具状态及加工工艺直接相关，车间空气温度只能作为环境条件之一，不能替代加工设备内部工艺参数。
2. 镜片清洗及干燥区域
镜片完成抛光以后通常需要经过超声波、纯水或其他清洗过程。清洗区域容易形成较高湿负荷，环境湿度过高还可能延长镜片表面干燥过程，增加表面水迹、颗粒再次附着及凝露风险。
温湿度传感器宜布置在能够代表镜片清洗后转移、干燥和检查环境的位置，但应避开清洗槽直接水汽、高温烘干排气及液体飞溅。
3. 光学镀膜区域
镀膜前镜片的表面洁净状态对薄膜质量具有重要影响，因此镀膜区域环境管理通常更加重视颗粒污染、清洁度和稳定环境。可在装片、镀膜前暂存及出炉检查区域配置温湿度在线监测。
真空镀膜腔体内部的真空度、基片温度、蒸发源、离子源和沉积工艺参数属于镀膜设备自身过程控制，不能由车间温湿度监测系统代替。
4. 镜片定心、磨边及机械加工区域
定心和磨边关系到镜片外圆、光轴与机械轴线之间的位置关系。对于精度要求较高的产品，应保持相对稳定的生产环境，并减少设备集中发热和局部送风造成的温度波动。
5. 镜片胶合区域
双胶合镜片及其他光学组件可能使用UV胶、光学胶或其他粘接材料。胶粘剂黏度、操作时间、固化性能及材料尺寸状态可能受到温度影响，具体使用条件应依据胶粘剂制造商技术文件和企业工艺规范确定。
环境温湿度系统负责记录胶合生产区域实际条件，但不能替代胶量、UV能量、固化时间和胶层厚度等工艺参数。
6. 镜头洁净装配区域
镜头装配阶段需要控制镜片、隔圈、镜筒及内部结构件的颗粒和异物污染。低湿环境可能增加静电积累和微粒吸附，高湿又可能增加凝露和金属零件腐蚀风险，因此应根据实际装配工艺建立稳定温湿度环境。
7. 光学检测和计量区域
光学检测区域重点关注环境温度稳定性。对于干涉仪、MTF测试、中心偏检测及高精度尺寸测量，还应根据检测系统要求监测设备附近温度，并给予待测光学件充分的热平衡时间。
高精度干涉或激光测量系统如果对空气折射率变化敏感，还可根据设备要求增加大气压力等环境参数。
七、技术原理与算法模型
1. 光学零件热膨胀
镜片、金属镜筒、间隔环和检测工装都会随温度发生尺寸变化。对于长度尺寸L，可采用线膨胀近似：
ΔL = α × L × ΔT
其中α为材料线膨胀系数，ΔT为温度变化。玻璃、铝合金、不锈钢及工程塑料的线膨胀系数不同，因此镜片与镜筒的温度变化还可能造成相对尺寸关系发生变化。
2. 温度对光学路径的影响
光学系统性能不仅受几何尺寸影响，部分光学材料的折射率也随温度发生变化。简化光程可表示为：
OPL = n × L
温度变化造成的光程变化可近似表示为：
d(OPL)/dT ≈ L × dn/dT + n × α × L
其中dn/dT表示材料折射率温度系数。对于一般镜片加工，该影响通常由产品和检测工艺统一控制；对于高精度光学测试和特殊光学系统，应按照材料及测试方法进行更加严格的温度管理。
3. 区域温湿度极值
设第i个监测点温度为Ti(t)，湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
镜头车间环境判断不宜只使用平均值，因为局部清洗高湿区、设备热区或空调末端偏差可能被平均数据掩盖。
4. 空间均匀性
温度空间差：
ΔTspace = Tmax - Tmin
湿度空间差：
ΔRHspace = RHmax - RHmin
当某个区域空间差长期增加时，可以进一步调查空调送回风、设备热负荷、门体开启和生产线布局变化。
5. 温湿度变化速率
温度变化速率：
VT = [T(t2)-T(t1)]/(t2-t1)
湿度变化速率：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
固定上下限只能在真正越界以后报警，而变化速率可以更早发现空调停机、清洗湿负荷、外部潮湿空气进入及设备热负荷突然增加。
6. 时间稳定性
对于精密检测区域，可以在连续时间窗W内计算：
ΔTW = Tmax,W - Tmin,W
例如按照1小时、4小时或一个生产班次统计温度波动。具体允许波动应以检测设备及工艺要求为准。
7. 露点及镜片凝露风险
空气露点可通过温度和相对湿度采用Magnus类关系进行估算：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
如果镜片、金属镜筒或设备表面温度Ts低于或接近空气露点Tdew，则具有凝露风险。
可定义：
ΔTdew = Ts - Tdew
当ΔTdew逐渐减小时，表示表面逐渐接近凝露条件。对于低温运输后进入车间的光学件、冷却设备附近光学件以及高湿清洗区域，该指标具有较高应用价值。
8. 检测件热平衡
对于精密光学检测，如果配置镜片或工装温度传感器，可以比较环境温度Ta和被测件温度To：
ΔTeq = |To - Ta|
同时观察被测件温度变化速率。当镜片温度仍持续变化时，即使房间空气温度已经满足要求，也不宜简单认为光学检测系统已经进入最稳定状态。
9. 多点一致性分析
如果同一空调区域多个测点同步升温或升湿，应优先检查公共空调及新风系统；如果只有清洗区单点湿度持续偏高，则应检查局部湿源和排风；如果一个监测点突然产生异常而周边测点稳定，则应首先复核传感器和线路。
八、系统功能设计
系统应支持光学加工车间、清洗区、镀膜区、镜头装配区和光学检测区分区管理，实现实时温湿度显示、历史自动记录、多测点曲线比较、区域极值、空间差异、环境变化速率、超限持续时间和设备在线状态监测。
不同工艺区域应允许采用不同环境模板。一般研磨抛光区域按照生产工艺进行温湿度管理；镀膜前处理和洁净装配区增加洁净环境管理要求；精密检测区域则重点配置温度稳定度和时间波动预警。
系统宜采用趋势预警和正式超限报警相结合的方式。环境仍处于工艺允许范围但持续向边界变化时，可以提前通知厂务和生产人员；正式超过批准范围后进入环境异常管理，并自动记录异常开始时间、最大偏差和恢复时间。
与MES或QMS集成以后，可以根据异常时间自动查询当时正在加工、镀膜、装配或检测的镜片和镜头批次，为后续质量风险评估提供环境数据基础。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
主要用于一般光学加工、辅助生产区域及经过项目洁净兼容性确认的环境温度和相对湿度连续监测。新建项目可优先采用RS485数字方式进行多点组网。
2. S-CJ711智能主机
负责多个温湿度监测点集中采集、本地数据存储以及4G或以太网联网。大型光学工厂可按照空调系统、洁净区域或生产楼层配置多个采集节点。
3. 洁净室专用温湿度传感器
用于洁净等级较高、对材料和表面结构具有专门要求的镀膜、装配及精密光学区域，并通过标准输出接入采集系统。
4. 高精度温度传感器
用于干涉检测、精密光学测量及其他对温度稳定性要求高于普通生产车间的区域。具体准确度和长期稳定性应依据测试设备及测量不确定度确定。
5. 表面温度传感器
用于重点监测冷光学件、低温设备表面或历史凝露位置，与空气温湿度联合判断露点风险。
6. 压差及粒子监测扩展
洁净镜头装配和镀膜区域可以进一步接入洁净室压差传感器和空气粒子计数设备。温湿度、压差和粒子属于不同物理参数，应分别采用相应专业设备测量。
7. UPS及稳定电源
重点检测和洁净区域的环境监测设备可配置UPS，避免短时断电造成环境历史记录缺失。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出形式：RS485、4～20mA等方式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于环境传感器接入，另一路可用于项目设备扩展。
远程通信：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 精密光学检测应用边界
S-GBTH标称温度准确度±0.1℃、湿度准确度±1%RH，可满足较多一般光学生产环境综合在线监测需求。但对于高精度干涉检测、特殊光学材料测量以及环境控制窗口已经接近传感器测量能力的项目，应重新开展测量链和不确定度分析。
传感器准确度±0.1℃并不意味着一个安装了该传感器的光学车间能够自动达到±0.1℃环境控制能力。实际车间控制性能还涉及空调系统、空间均匀性、安装位置、校准状态和控制算法。
4. 洁净区应用边界
S-GBTH属于环境型百叶结构温湿度传感器。进入高等级光学洁净区以前，应根据项目要求确认设备表面、材料、清洁方法和颗粒控制要求，必要时采用专门洁净型环境探头。
5. 本地存储边界
S-CJ711配置8Mbit Flash，可为通信异常期间现场数据记录提供基础。实际能够保存的时间取决于测点数量、采样周期、记录字段和数据格式，应在项目设计和调试阶段进行容量核算和断网测试。
十一、软件平台与数据展示
软件平台按照工厂、生产车间、工艺区域和监测点建立分级结构，可分别查看研磨抛光、清洗、镀膜、装配和检测区域实时温湿度，并集中显示设备通信状态及当前环境报警。
多点历史曲线可以用于比较同一个洁净装配区不同位置的温度和湿度，也可以比较清洗区与镀膜区之间的环境变化。系统可自动统计区域最高温度、最低温度、最高湿度以及空间差异，使管理人员能够快速识别最不利位置。
精密光学检测区域可增加小时级温度波动、温度变化速率及环境稳定状态显示。配置表面温度以后，还可以显示空气露点和镜片或设备表面温度之间的安全余量。
报警页面保存异常开始、最大偏差、持续时间、人工确认及环境恢复全过程。历史环境数据可按照区域、监测点和时间查询，并根据平台配置形成日报、月报及环境异常报告。
十二、数据分析与智能应用
1. 光学车间环境基线
通过长期正常生产数据建立不同工艺区域环境基线，掌握正常情况下的温度中心、湿度中心、空间差异和时间波动。后续即使没有超过固定报警值，只要运行中心长期发生明显变化，也可以提前发现空调系统或生产负荷变化。
2. 清洗区域高湿分析
统计镜片集中清洗期间相对湿度变化和恢复时间，可评价排风、除湿以及清洗工艺对周边区域的实际影响。当清洗结束后的环境恢复时间逐渐延长时，可以进一步检查空调和除湿能力。
3. 镀膜环境异常关联
当镀膜产品出现颗粒、膜层外观或其他异常时，可调用装片、镀膜前暂存及出炉检测期间环境数据，与洁净度、清洗、镀膜设备参数和产品检验结果共同分析。
环境温湿度只能作为原因分析的一项输入，不能因为某批镀膜产品异常期间湿度较高，就直接认定湿度是膜层异常的唯一原因。
4. 镜片装配静电环境辅助分析
镜头洁净装配区域环境长期偏干时，可以通知ESD和工艺人员检查静电控制措施。空气湿度可作为静电风险的一项环境因素，但不能替代人员接地、设备接地、离子化设备及静电控制体系。
5. 光学检测稳定性分析
将精密检测设备的重复性、校准状态或测试结果与同期温度趋势进行比较，可以辅助分析温度漂移是否属于测量异常的潜在因素。对于干涉测量和高精度光学检测，该类时间关联尤其具有价值。
6. 生产批次环境追溯
与MES连接以后，可以按照某批镜片或镜头经过清洗、镀膜、胶合、装配及检测工序的实际时间调用对应环境记录，实现产品从工序到环境的数据关联。
发生镜片水印、镜头内部异物、胶合异常或检测数据漂移后，可快速确认异常时段对应生产环境是否存在高湿、快速温变或其他明显偏差，为质量调查缩小范围。
十三、预警机制与决策支撑
1. 工艺要求优先
光学镜片镜头生产车间温湿度报警值应来源于产品工艺文件、洁净室设计条件、胶粘材料要求、镀膜及检测设备技术文件和企业批准的环境管理标准，不建议使用一个固定值覆盖全部工序。
2. 趋势预警与正式超限
环境尚处于允许范围但温度或湿度持续向不利方向变化时，可以先产生趋势预警；达到工艺控制边界以后形成正式报警；长时间无法恢复时进一步提高事件等级。
3. 精密检测稳定性预警
检测区域除上下限报警外，还可以按照项目要求设置短时间温度波动和变化速率判断。绝对温度没有超限但持续快速变化时，可提示检测人员等待环境稳定。
4. 镜片凝露风险预警
配置表面温度数据后，当镜片或设备表面温度逐渐接近空气露点时，可以提前形成凝露风险提示，尤其适用于低温运输镜片进入车间、清洗区域以及存在冷表面的生产环境。
5. 多点异常判别
同一空调系统多个区域同步升温或升湿时，应优先检查公共空调、新风和除湿系统；仅清洗区局部高湿时，应重点检查湿负荷和排风；仅一个传感器异常时，应首先进行测点有效性复核。
6. 产品质量决策边界
环境监测系统负责提供异常时间、幅度、持续时间和影响区域。某批镜片是否需要重新清洗、重新检测、返工或隔离，应由工艺和质量人员结合实际产品、加工阶段及检测结果进行判断，不能由物联网平台自动作出质量合格结论。
7. 推荐处置流程
环境趋势预警 → 验证传感器数据 → 比较同区域其他测点 → 检查空调及新风状态 → 核查清洗、开门及设备运行事件 → 确定异常空间和时间范围 → 查询对应生产批次 → 工艺及质量人员评估 → 环境恢复 → 稳定性确认 → 完成异常记录。
十四、项目实施方案
1. 光学工艺调查
项目实施前应收集光学车间平面图、生产工艺、产品类型、设备布局、洁净等级、空调系统及现有环境标准，明确研磨、抛光、清洗、镀膜、胶合、装配和检测各区域真正需要控制的参数及精度。
2. 环境监测分区
应按照生产工艺和空调系统共同划分监测区域，而不是单纯按照建筑面积平均布点。清洗高湿区、镀膜洁净区、精密装配区以及光学检测室应分别进行风险评价。
3. 温湿度分布测试
长期监测点确定前，可在典型生产状态下开展区域温湿度分布测试，观察空调送风、回风、外墙、门区、设备热源和不同高度之间的差异，再选择具有代表性的长期测点。
4. 传感器安装
传感器应避开空调直接高速送风、清洗槽直接水汽、镀膜设备排热、烘箱排风及其他不能代表环境总体状态的位置，同时避免对光学洁净区人员操作和物流形成干扰。
5. 洁净区设备确认
对洁净镜片装配、镀膜前处理或其他高等级环境，在设备进场前应确认传感器结构和安装材料满足企业洁净控制要求。不能仅凭温湿度测量精度判断设备是否适合洁净区。
6. RS485及供电施工
RS485通信线路应做好设备地址、线路标识、屏蔽及强弱电分离。穿越洁净围护结构的位置应采用符合洁净厂房要求的密封处理，避免破坏房间气密性。
7. 网络接入
大型光学制造企业宜优先结合厂区工业网络采用以太网通信。既有车间改造或独立项目可采用4G，但无线通信设备是否允许进入洁净生产区应服从建设单位IT、OT及生产管理要求。
8. 系统调试
安装完成后应进行温湿度现场比对、RS485通信、网络上传、本地存储、断网、报警和历史记录测试。精密检测区域还应在设备正常运行状态下观察环境温度稳定性。
9. 初始环境基线
系统正式投入生产管理以前，宜覆盖多个正常生产班次建立各工艺区域初始环境基线，并根据实际运行数据完善趋势预警和异常判断逻辑。
10. 项目验收
验收资料宜包括设备型号和数量、测点布置图、通信拓扑、传感器校准资料、现场比对、实时及历史数据、断网测试、报警功能、平台权限和设备档案。
十五、运维服务保障
温湿度监测设备应根据企业计量管理和产品质量体系制定校准周期，并保存设备编号、安装位置、校准时间和校准结果。精密光学检测区域的温度监测设备可根据实际测量能力采用更加严格的校准和现场比对制度。
清洗区域传感器应定期检查是否受到水汽、清洗剂残留和污染物影响；洁净装配区域维护设备时，应按照洁净区人员、工具和材料管理要求操作，避免维护温湿度传感器本身成为新的颗粒污染来源。
S-CJ711智能主机应定期检查供电、RS485接口、本地Flash以及4G或以太网通信状态。配置UPS时，应周期性开展断电测试，确认环境监测数据在电源切换期间能够持续记录。
光学生产线搬迁、镀膜设备增加、清洗工艺变化、空调系统改造或洁净区重新分隔以后，应重新评价环境测点代表性。新增高精度光学检测能力时，也应重新评估现有传感器精度是否仍然满足要求。
建议按照月度、季度或年度形成光学车间环境运行分析，对温度稳定性、湿度、空间差异、凝露风险、环境报警及设备离线情况进行统计，为空调维护和生产持续改进提供数据依据。
十六、项目优势与方案价值
本方案按照光学镜片和镜头实际制造工艺进行设计，没有将光学车间简单等同于普通恒温车间，而是分别考虑研磨抛光热负荷、镜片清洗湿负荷、镀膜洁净要求、胶合材料环境条件、镜头装配静电和颗粒风险以及精密光学检测的温度稳定性。
多点监测能够识别单个墙面温湿度表无法发现的清洗局部高湿、设备区域温升和检测室空间温差；现场智能采集和本地存储减少人工记录工作，同时提高夜间和无人值守时段环境数据连续性。
方案还明确区分一般光学生产环境、高等级洁净环境和精密检测环境。普通区域可以采用S-GBTH和S-CJ711作为基础监测架构，高等级洁净区可更换洁净型探头，高精度检测区可接入更高等级温度传感器，实现统一平台、分级测量。
系统进一步与空气粒子、压差、表面温度、空调设备和MES数据融合后，可以建立“光学环境—工艺区域—洁净状态—生产批次—检测结果—异常事件”的光学镜片镜头生产环境综合在线监测体系。
十七、应用场景
光学镜片车间温湿度监测：用于玻璃镜片、非球面镜片及其他精密光学元件生产环境综合在线监测。
光学镜头生产车间温湿度监测：用于镜片装配、镜筒组装、调焦及镜头检测环境。
光学镜片研磨抛光车间监测：用于粗磨、精磨和抛光生产区域温湿度连续记录。
光学镜片清洗车间湿度监测：用于超声波清洗、纯水清洗、干燥及镀膜前镜片处理区域。
光学镀膜车间环境监测：用于镜片装片、镀膜前暂存、镀膜后检查及洁净生产环境。
镜头洁净装配车间温湿度监测：用于机器视觉、车载、安防、消费电子及工业镜头洁净装配环境。
光学胶合车间温湿度监测：用于双胶合透镜、光学组件及UV胶合工艺环境记录。
光学检测室恒温监测：用于干涉仪、MTF、中心偏、面形及精密尺寸检测环境。
激光光学元件生产环境监测：用于窗口片、反射镜、透镜及其他高性能激光光学元件制造。
车载镜头生产车间环境监测：用于车载摄像镜头镜片加工、组装及质量检测环境追溯。
十八、效益分析
通过24小时温湿度在线监测，可以减少人工固定时间抄表造成的环境数据空白，及时发现夜间空调故障、清洗高湿、生产设备集中启动及季节性环境变化，为光学镜片和镜头稳定生产提供连续环境数据。
对于镜片清洗和镀膜工序，多点湿度和凝露风险分析可以帮助企业识别局部高湿、镜片表面结露及干燥条件变化；对于镜头洁净装配，可以把温湿度数据与静电、颗粒和洁净环境管理相结合。
对于光学检测区域，连续温度数据有助于判断测试期间环境是否稳定，并为测量重复性异常、设备漂移和产品检测争议提供辅助分析依据。
长期环境数据还可用于评价恒温空调、除湿和新风系统运行性能。当相似生产负荷下环境空间差、时间波动或恢复时间持续增大时，可以提前安排厂务维护。
与MES和QMS进行集成后，发生镜片水印、镀膜外观、胶合、装配异物或检测结果异常时，可以按照生产时间快速调取对应区域环境数据，缩小质量调查范围并提高生产追溯效率。
十九、标准规范与政策依据
光学镜片镜头生产环境涉及光学产品、洁净生产、环境可靠性和精密检测等不同技术领域，目前并不存在一个国家标准规定所有光学镜片车间必须采用同一组温湿度值。正式设计应以产品、工艺和设备环境条件为主要依据，并根据实际洁净及检测要求选用相应标准。
- GB 50073-2013《洁净厂房设计规范》。
- GB/T 25915.1-2021《洁净室及相关受控环境 第1部分：按粒子浓度划分空气洁净度等级》。
- GB/T 25915.2-2021《洁净室及相关受控环境 第2部分：洁净室空气粒子浓度的监测》。
- GB/T 25915.3-2024《洁净室及相关受控环境 第3部分：检测方法》。
- GB/T 12085.1-2022《光学和光子学 环境试验方法 第1部分：术语、试验范围》。
- GB/T 12085.2-2022《光学和光子学 环境试验方法 第2部分：低温、高温、湿热》。
- GB/T 12085.14-2022《光学和光子学 环境试验方法 第14部分：露、霜、冰》。
- GB/T 27025-2019《检测和校准实验室能力的通用要求》，适用于承担相应检测或校准活动的实验室。
- 光学玻璃、光学薄膜、镜头及相关产品对应的现行国家、行业和企业技术标准。
- 镜片材料、光学胶、镀膜材料、清洗材料及生产设备制造商提供的技术资料。
- 企业光学加工工艺、洁净室管理规定、产品检验规范及质量管理文件。
1. 洁净车间设计
GB 50073-2013适用于新建、扩建和改建洁净厂房设计。镜片镀膜、精密装配及其他采用洁净生产环境的项目，可根据实际洁净等级、工艺和空调系统执行相应洁净厂房要求。
2. 洁净度监测
GB/T 25915.1-2021用于按空气粒子浓度划分洁净度等级，GB/T 25915.2-2021用于洁净室空气粒子浓度监测，GB/T 25915.3-2024规定洁净室及相关受控环境检测方法。
这些标准进一步说明，温湿度与空气粒子浓度属于不同环境指标。温湿度在线监测系统不能作为洁净度等级检测的替代方案。
3. 光学产品环境可靠性
GB/T 12085系列属于光学和光子学产品环境试验方法。其中GB/T 12085.2-2022涉及低温、高温和湿热环境试验，GB/T 12085.14-2022涉及露、霜和冰环境试验，可作为光学产品环境适应性和失效机理分析的重要参考。
需要明确，该系列主要解决光学产品环境试验，并不是用于直接规定镜片生产车间日常温湿度设定值。生产车间具体运行参数仍应以生产工艺和产品要求确定。
4. 光学检测实验室
如果企业光学检测室承担正式检测或校准活动，并按照实验室能力体系管理，可以结合GB/T 27025-2019控制可能影响测量结果的环境条件。检测环境参数应根据实际测量方法和测量不确定度确定。
5. 温湿度控制值确定原则
光学镜片镜头生产不存在适用于所有产品的统一温湿度报警值。正式工程宜按照“工艺要求优先、产品要求校核、设备条件确认、洁净环境保证、检测能力验证”的原则确定不同区域温湿度参数。
二十、成功案例
以下为典型应用案例（示例），用于说明光学镜片镜头车间温湿度综合在线监测系统的工程应用逻辑。如没有对应真实项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：镜片清洗区局部高湿影响镀膜前环境稳定
某光学镜片企业清洗区域与镀膜前暂存区相邻，原有车间只设置一个中央温湿度表，日常记录基本正常。
增加多点在线监测后发现，批量超声清洗结束后的较长时间内，靠近清洗设备的一侧相对湿度明显高于车间中央，并逐渐向镀膜前暂存区域扩散。
企业重新优化清洗区域排风和空调除湿运行方式，并调整清洗与镀膜前暂存区域之间的空气组织，高湿持续时间明显缩短。
该案例说明光学镜片生产环境不能用一个车间平均湿度代表所有工序。
案例二：精密检测结果漂移与环境温度波动关联
某高精度光学检测室采用干涉设备检测镜片面形，设备校准状态正常，但部分时间段检测重复性出现变化。
调取连续环境数据后发现，异常主要集中在空调频繁启停期间，检测室温度虽然没有超过正式范围，但短时间波动明显增大。
项目进一步调整恒温空调控制策略，并在检测区域增加高精度温度监测点。环境稳定后测试重复性得到改善。
该案例说明精密光学检测不仅要关注温度上下限，还需要关注时间稳定性。
案例三：低温镜片进入高湿车间产生凝露风险
某批光学镜片冬季由低温运输环境进入恒温生产车间。车间自身温湿度处于正常范围，但镜片包装及镜片温度明显低于室内空气温度。
通过车间温湿度计算露点，并结合镜片包装表面温度进行比较，发现立即开封可能存在凝露条件。
企业按照产品回温程序等待镜片温度逐渐接近车间环境后再拆除包装并进入后续清洗工序。
该案例说明“车间环境正常”并不意味着低温光学件可以立即开封。
案例四：镜头装配区低湿环境增加静电和颗粒吸附风险
某洁净镜头装配区域冬季相对湿度持续下降，虽然产品尚未发生明确质量异常，但操作人员发现部分塑料和绝缘结构件静电现象增加。
平台形成低湿趋势预警后，企业同步检查环境控制、人员接地、离子风设备及静电控制措施，并对空气粒子数据进行联合观察。
该案例说明湿度可以作为镜头洁净装配静电风险的环境输入，但不能代替完整ESD和颗粒控制体系。
案例五：镀膜异常调查通过环境数据缩小范围
某批镜片镀膜后出现外观异常。质量人员首先查询镀膜设备真空、基片温度及工艺参数，同时调用镀膜前清洗及暂存区域的温湿度数据。
环境记录表明该批产品生产期间车间条件稳定，因此环境因素被降低为次要调查方向，项目进一步集中检查清洗、治具、镀膜材料和设备状态。
该案例体现环境监测的另一项价值：环境数据不仅可以证明“有异常”，也可以帮助排除并缩小质量问题调查范围。
案例六：单点温湿度传感器漂移避免错误调整整个洁净区
某镜头装配洁净区一个湿度测点长期高于同一区域其他传感器，但空气粒子、压差及空调状态均无相同变化。
现场采用参考仪器进行比对后确认该传感器产生测量漂移。
重新校准后数据恢复正常，企业没有因为单个仪表异常而错误调整整个洁净装配区的除湿系统。
该案例说明多点环境监测同时有利于识别真实环境异常和传感器自身异常。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB 50073-2013《洁净厂房设计规范》。
- GB/T 25915.1-2021《洁净室及相关受控环境 第1部分：按粒子浓度划分空气洁净度等级》。
- GB/T 25915.2-2021《洁净室及相关受控环境 第2部分：洁净室空气粒子浓度的监测》。
- GB/T 25915.3-2024《洁净室及相关受控环境 第3部分：检测方法》。
- GB/T 12085.1-2022《光学和光子学 环境试验方法 第1部分：术语、试验范围》。
- GB/T 12085.2-2022《光学和光子学 环境试验方法 第2部分：低温、高温、湿热》。
- GB/T 12085.14-2022《光学和光子学 环境试验方法 第14部分：露、霜、冰》。
- GB/T 27025-2019《检测和校准实验室能力的通用要求》。
- 光学镜片、镜头、光学玻璃及光学薄膜相应现行产品和试验标准。
- 镜片材料、光学胶、镀膜材料、清洗材料及生产设备制造商技术文件。
- 企业光学加工工艺规范、洁净室管理制度、产品检验规范、计量管理制度及质量管理文件。
本方案适用于光学镜片加工车间、光学镜头生产车间、镜片研磨抛光车间、光学清洗车间、真空镀膜车间、镜片胶合区域、洁净镜头装配车间、光学检测室、车载镜头生产线、机器视觉镜头工厂、激光光学元件制造以及其他具有温湿度综合在线监测需求的精密光学制造场所。
光学镜片镜头车间温湿度监测真正需要解决的，不只是记录“车间当前多少度、多少湿度”，而是持续掌握镜片从加工、清洗、镀膜、胶合、装配到检测过程中实际经历的环境条件，并识别空间温差、清洗湿负荷、温度漂移、静电环境和凝露风险。

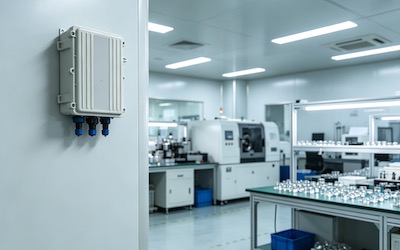

S-GBTH温湿度传感器和S-CJ711智能主机可以构成一般光学生产环境的多点在线监测基础；高洁净区域可接入洁净室专用环境探头，高精度检测室可进一步采用更高等级温度测量设备。通过与压差、空气粒子、表面温度、恒温空调、MES和质量管理数据融合，可逐步形成“光学生产环境—洁净状态—工艺过程—产品批次—检测结果—异常事件”的光学镜片镜头生产环境综合在线监测体系。
