一、项目背景与行业痛点
纺织生产过程对环境温度和相对湿度具有较强依赖性。棉、羊毛、粘胶、麻等天然或再生纤维具有不同程度的吸湿性，涤纶、锦纶、腈纶等化学纤维则具有不同的吸湿、静电和摩擦特性。空气温湿度发生变化后，纤维含水状态、柔软性、强力、伸长、摩擦性能和静电特性也会随之变化，并进一步影响清梳联、并条、粗纱、细纱、络筒、整经、浆纱、织造、针织及后整理等生产过程。在纺纱车间，环境过于干燥时，部分纤维容易产生静电、飞花增加、纤维抱合力变化和断头增多，影响成纱质量和设备运行稳定性；湿度过高时，又可能导致纤维、棉卷、筒纱和生产设备表面受潮，部分工序出现缠绕、黏附、清洁困难以及产品含湿状态变化。因此，纺织生产环境并不是简单采用“湿度越高越好”的控制逻辑，而需要根据纤维种类、纱支、设备速度和工艺阶段确定合理环境窗口。
织造车间对相对湿度通常同样较为敏感。经纱在高速织机上持续承受张力、摩擦和周期性运动，空气湿度变化可能影响纱线回潮率、柔韧性、静电以及经纬纱断头情况。不同纤维、不同纱支以及喷气织机、剑杆织机、喷水织机等设备的运行条件并不相同，因此不能把一个统一温湿度值直接套用于所有织造工厂。现代纺织车间通常面积较大、设备数量多、生产连续性强，并配置集中空调、喷雾加湿、除湿、新风和回风系统。车间中央、外墙、空调送风末端、设备密集区、门区以及不同生产线之间可能出现明显温湿度差异。仅依靠空调机组回风探头或一个墙面温湿度表，无法准确代表全部纺织生产区域。纺织生产过程中还存在明显的时间变化。夏季高温、梅雨季高湿、冬季低湿、新风比例变化、人员物流门开启、加湿器故障以及生产设备启停，都可能造成环境参数变化。传统人工每班或每天固定时间抄表只能获得离散数据，短时间环境异常可能完全没有被记录。
当生产过程中出现断头率升高、静电增加、毛羽变化、飞花增多、织机效率下降、布面疵点增加或纱线质量波动时，如果缺少连续环境数据，很难判断温湿度变化是否属于潜在影响因素。因此，有必要将纺织车间温湿度由“人工观察参数”转变为能够与生产过程进行关联分析的连续数字化数据。本项目建设纺织车间温湿度在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G或以太网通信及数据监测平台，对纺纱、织造、针织及相关生产区域实施24小时连续温湿度监测，实现自动采集、本地存储、远程联网、异常预警、趋势分析和历史数据追溯。
系统总体技术逻辑为：
纤维及产品特性 → 生产工艺要求 → 温湿度控制分区 → 多点环境感知 → 智能主机自动采集 → 本地数据存储 → 4G/以太网通信 → 环境趋势分析 → 工艺异常关联 → 空调加湿系统调整 → 环境恢复确认 → 生产质量追溯。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在纺织生产车间建立连续、自动、可追溯的温湿度环境监测体系，将传统人工温湿度表和空调控制器显示升级为多区域、多测点综合在线监测。系统应覆盖纺纱、织造、针织及相关辅助生产区域，并允许根据纤维种类、生产工序和季节分别设置环境运行参数。
系统应具备温湿度实时采集、本地数据存储、4G或以太网联网、历史趋势、多点比较、异常报警、超限持续时间统计及设备通信状态监测功能。大型纺织企业还可进一步与MES、能源管理、空调自控及生产管理系统进行数据集成，使环境参数与机台效率、断头、产量和产品批次建立关联。
2. 监测目标
主要监测生产区域实时温度、相对湿度、最高和最低温湿度、车间空间差异、温湿度变化速率、环境波动、超限持续时间以及异常恢复时间。
对于纺纱和织造区域，还应通过长期环境数据分析温湿度变化与断头、静电、飞花、设备停台及生产效率之间是否存在统计关系。系统最终应能够明确环境异常发生在哪个区域、从什么时间开始、持续多长时间，是单点局部问题还是整个空调分区同步变化，并为生产及空调管理人员提供决策依据。
三、需求分析
1. 不同纤维和工序不能采用统一温湿度参数
棉、涤纶、粘胶、羊毛、麻、锦纶、腈纶以及各种混纺纤维的吸湿性能、静电特征和工艺特性不同，同一种原料在清棉、梳棉、并条、细纱和织造阶段的环境需求也可能不同。
因此正式工程应依据纤维原料、产品品种、设备类型、工艺文件和纺织工厂设计标准确定环境参数，不应由监测设备供应商统一规定一个适用于所有纺织车间的固定温湿度值。
2. 相对湿度与纤维回潮率存在联系，但不是简单线性关系
纺织纤维能够与周围空气交换水分，在一定温度和相对湿度条件下逐渐趋向平衡含湿状态。不同纤维具有不同吸湿等温特性，因此相同相对湿度下，棉、羊毛、粘胶和涤纶所达到的回潮状态并不相同。
车间温湿度监测可以用于判断纤维所处环境，但不能仅凭一个相对湿度数值直接计算所有纤维的准确回潮率。需要进行质量判定时，应按照相应纺织检测方法测定产品实际回潮率或含水率。
3. 低湿环境容易增加静电风险
对于吸湿性较低的化学纤维以及高速纺织生产设备，空气过于干燥可能增加静电产生和积累，造成纤维飘散、缠绕、吸附、设备运行异常及人员静电感受增加。
提高环境湿度可以在部分工艺中降低静电影响，但环境湿度不是静电防护的唯一措施。需要静电控制的车间仍应结合设备接地、导静电措施、离子化设备和工艺管理进行综合控制。
4. 车间空调控制探头不能完全代表纺织生产区域
空调机组中的温湿度传感器主要服务送风、回风及自动控制。实际纺织生产关注的是机台和纤维所在区域环境。因此应在车间实际生产空间设置独立监测点，用于验证空调系统是否真正将全部生产区域维持在工艺要求范围内。
5. 印染及湿加工区域需要采用不同环境监测逻辑
染色、印花、水洗、蒸化、定型等生产工序本身可能产生大量水汽和热量。此类区域温湿度监测重点更多在于厂房热湿环境、设备运行及局部凝露风险，而不是简单套用纺纱或织造车间的湿度控制参数。
温湿度传感器也不宜直接安装在蒸汽出口、染色机排湿口或高温定型设备附近，否则得到的将主要是设备局部排放条件，而不是车间代表性环境。
6. 纺织检测实验室与生产车间需要区分
GB/T 6529规定的是纺织品调湿和试验用标准大气，主要用于纺织材料和产品试样的状态调节与试验。该标准不能直接理解为所有纺纱和织造车间必须长期运行在相同温湿度条件。
生产车间环境应采用相应工厂设计标准、具体产品和生产工艺要求；纺织检测实验室则按照检测标准规定的调湿和试验大气条件运行。
7. 温湿度监测不能替代粉尘、消防及职业安全系统
棉纺、毛纺及部分纤维生产过程中存在飞花、纤维粉尘和可燃物积聚风险。环境温湿度可以作为生产运行参数，但不能替代除尘、防火、防爆、消防报警及职业卫生设施。
四、总体解决方案
纺织车间温湿度在线监测系统采用“工艺分区＋多点温湿度感知＋现场集中采集＋本地数据存储＋4G/以太网通信＋环境监测平台”的总体技术路线。
根据车间面积、空调系统、纤维品种和生产设备布局，在清梳联、并条、粗纱、细纱、络筒、整经、浆纱、织造、针织、整理及其他具有代表性的区域布设S-GBTH温湿度传感器。传感器通过RS485或4～20mA信号接入S-CJ711智能主机。
智能主机负责多个监测点自动采集和本地数据存储，并通过4G无线通信或以太网上传数据平台。大型纺织工厂可按照生产车间、楼层或空调分区分别配置采集主机，降低一条超长总线故障影响全部生产区域的风险。
平台建议按照：
纺织工厂 → 生产车间 → 工艺区域 → 生产线/机台区域 → 温湿度监测点
建立数据层级。
进一步与MES或生产系统结合后，可建立：
纤维品种 → 产品规格 → 生产工单 → 机台 → 生产时间 → 温湿度历史 → 断头/停台/质量数据
之间的数据关联。
系统总体数据链为：
S-GBTH温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地Flash存储 → 4G/以太网 → 环境监测平台 → 趋势分析 → 环境异常预警 → 空调/加湿系统检查 → 生产工艺复核 → 环境恢复 → 数据归档。
五、系统架构设计
系统由环境感知层、现场采集层、边缘数据层、通信网络层、平台层和纺织生产应用层组成。环境感知层负责实际生产区域空气温度和相对湿度测量；现场采集层负责多个传感器集中接入；边缘数据层用于远程网络异常时继续保存现场数据；通信层采用4G或以太网。
平台层负责实时监控、历史存储、多点趋势、区域极值、报警及设备状态管理。生产应用层可根据项目需求向MES、空调自控、能源管理和质量管理系统提供环境数据。
对于采用集中空调和喷雾加湿的大型棉纺厂，可以进一步读取空调风机、喷淋泵、加湿系统、新风阀和相关设备运行状态，使温湿度异常能够与环境控制设备状态进行联合分析。
六、监测内容与监测方法
1. 清棉、梳棉区域
清棉和梳棉工序涉及大量纤维开松、分梳和高速运动，容易产生飞花和纤维尘。环境温湿度变化可能影响纤维状态、静电和加工稳定性，因此应在具有代表性的设备区域设置温湿度监测点。
传感器应避开吸尘口、吹吸风装置以及飞花直接集中位置，避免纤维大量附着传感器百叶结构影响响应速度。
2. 精梳、并条及粗纱区域
此阶段纤维逐渐形成较稳定条干结构，环境湿度变化会影响纤维抱合、摩擦和后续牵伸性能。宜结合空调分区设置多个测点，观察不同设备列之间环境是否均匀。
3. 细纱车间
细纱属于纺纱过程中对生产连续性较为敏感的工序，高速牵伸和加捻过程中环境条件变化可能与断头、飞花、毛羽及静电状态发生关联。细纱车间应作为温湿度在线监测的重要区域。
大型细纱车间宜在不同设备区和空调送回风末端布置多个长期测点，而不能只通过一个车间中央温湿度仪判断全部生产环境。
4. 络筒、捻线区域
高速络筒和捻线过程中应关注纱线状态和静电问题。环境偏干可能增加纱线与设备之间静电和摩擦影响，因此可结合生产效率、纱疵和停台信息分析环境条件。
5. 整经和浆纱区域
整经过程中大量经纱高速运行，应保证环境相对稳定。浆纱工序本身具有热湿过程，浆槽、烘房及相关设备可能明显提高局部温湿度，因此监测点应布置于操作和生产代表区域，不宜直接受到蒸汽或高温排湿气流影响。
6. 织造车间
织造过程中经纱持续承受张力、摩擦和交变载荷，纱线回潮状态可能影响柔韧性、静电和经纱断头。应根据织机排列、空调分区和车间面积设置多个温湿度测点，并重点观察车间远端和送回风末端环境。
7. 针织车间
针织生产中纱线高速喂入并形成线圈，环境过于干燥时可能增加静电、飞花和纱线运行不稳定。具体环境条件应根据棉、化纤或混纺产品及针织设备要求确定。
8. 印染及后整理区域
染色、印花、蒸化、烘干和定型生产区域通常具有明显热湿负荷。温湿度监测主要用于评价工作人员所在环境、空调通风系统运行、车间高湿积聚和局部凝露风险。
工艺设备内部染浴温度、烘箱温度、定型温度和蒸化条件属于设备工艺参数，不能通过车间空气温湿度监测代替。
9. 验布及包装区域
成品布检验和包装环境应保持相对稳定，避免纺织品在称量、检验和包装过程中因环境突然改变而产生明显回潮变化。对按质量结算或含湿状态敏感的产品，更应建立环境记录。
七、技术原理与算法模型
1. 多点温湿度状态
设第i个生产区域监测点的温度为Ti(t)，相对湿度为RHi(t)，系统按照设定周期连续采集各测点数据。
车间实时温度极值：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
车间实时湿度极值：
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
大型纺织车间不宜仅显示平均温湿度，因为平均值可能掩盖某一设备区域持续偏干或偏湿的问题。
2. 车间温湿度空间差
温度空间差：
ΔTspace = Tmax - Tmin
湿度空间差：
ΔRHspace = RHmax - RHmin
当空间差持续扩大时，应检查空调送回风、加湿喷雾分布、新风量、设备热负荷及车间门体状态。
3. 温湿度变化速率
温度变化速率：
VT = [T(t2)-T(t1)]/(t2-t1)
湿度变化速率：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
加湿系统停止、新风阀异常或车间门长时间开启以后，相对湿度可能在真正超过工艺边界以前已经持续发生变化，因此变化速率可以用于趋势预警。
4. 环境目标偏差
设某一工序经工艺确认的目标温度为Tset，相对湿度为RHset：
ET = T - Tset
ERH = RH - RHset
通过分析长期目标偏差，可以发现车间虽然尚未发生正式超限，但实际运行中心已经逐步偏离原工艺状态。
5. 时间窗环境波动
在连续时间窗W内：
ΔTW = Tmax,W - Tmin,W
ΔRHW = RHmax,W - RHmin,W
可以按照1小时、一个班次、24小时等不同周期分析车间环境稳定程度。
6. 纤维平衡含湿状态
纤维吸湿状态可以概念性表示为：
M = f(T，RH，Fiber)
其中M表示纤维平衡含湿或回潮状态，Fiber代表纤维种类。该关系并不是统一线性公式，不同纤维的吸湿等温线不同，同时还可能受到历史吸湿和解吸过程影响。
因此在线温湿度系统更适合用于持续描述纤维所处环境和工艺趋势，纤维或纱线实际回潮率仍应采用规定方法检测。
7. 断头率环境关联模型
如果企业MES能够提供每台细纱机或织机的断头数据，可在长期运行后建立：
BreakRate = f(T，RH，Fiber，Count，Speed，Machine，Shift)
通过相同产品、相同设备及类似生产速度条件下进行比较，分析湿度变化与断头率是否存在稳定统计关系。
需要强调，断头还受到原料质量、纱支、设备状态、工艺参数、钢领钢丝圈、张力及操作等多种因素影响，温湿度相关性不能自动证明环境是唯一原因。
8. 空气露点与凝露风险
根据空气温度和相对湿度可估算露点：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
如果冷水管、空调设备或建筑表面温度Ts接近或低于空气露点，则可能形成凝露。
印染、浆纱及高湿生产区域可根据实际需要增加表面温度传感器，计算：
ΔTdew = Ts - Tdew
用于辅助判断冷凝水风险。
9. 多点异常一致性
同一空调区域多个温湿度监测点同步变化时，应优先检查公共空调和加湿系统；只有某一设备列持续偏干时，应调查局部风量和加湿分布；仅一个传感器产生明显突变时，则应首先进行传感器有效性检查。
八、系统功能设计
系统应具备纺织车间多区域实时温湿度显示、历史自动记录、多点曲线比较、区域最高最低值、空间差异、变化速率、超限持续时间、异常恢复时间及设备在线状态管理功能。
不同纺织工序可配置独立环境参数模板。例如清梳、细纱、络筒、织造和整理区域按照各自工艺要求设置运行范围，棉纺、化纤和混纺产品也可使用不同环境策略。
平台宜采用“趋势预警＋正式超限＋持续异常”相结合的报警机制。温湿度仍处于工艺允许范围但持续向边界发展时提前提示空调和生产人员，真正超过批准范围以后形成正式报警，并记录异常持续时间。
系统还应保存报警确认和处理结果。与MES集成后，可进一步将环境异常与车间、机台、产品规格和生产批次进行时间关联。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于纺纱、织造、针织及相关生产区域空气温度和相对湿度连续监测。新建项目可优先采用RS485数字通信形式进行多个测点组网。
2. S-CJ711智能主机
负责多个温湿度监测点集中采集、本地数据存储以及4G或以太网通信。
3. 表面温度传感器
用于浆纱、印染或其他高湿区域存在冷凝风险的管道、设备及建筑表面，与环境温湿度联合进行露点分析。
4. 门状态传感器
用于记录车间大门、物流门的开启和关闭，使环境快速变化能够与人员及物料物流事件建立对应关系。
5. 空调及加湿系统状态接口
可根据项目条件采集空调风机、喷雾加湿、喷淋泵、新风阀、除湿及其他空气处理设备运行状态，提高环境异常原因分析能力。
6. UPS备用电源
对于需要连续环境质量记录的纺织生产车间，可为智能采集和网络设备配置UPS，减少短时停电造成的数据中断。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体产品选型确定。
输出形式：RS485、4～20mA等方式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于外接环境传感器，另一路可用于其他设备扩展。
通信方式：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 纺织车间使用注意事项
纺织生产中存在大量飞花、纤维尘及油雾，传感器长期运行后百叶结构可能出现纤维附着。因此测点应避开直接吹吸风口和飞花集中位置，并在运维制度中增加定期检查和清洁。
4. 防护等级应用边界
IP65代表设备具有相应外壳防护能力，但并不代表设备具备粉尘防爆或其他防爆认证。若具体生产区域经危险场所划分需要防爆型仪表，应选择具有相应认证的传感器和采集设备。
5. 本地存储边界
S-CJ711配置8Mbit Flash，可以为通信异常期间现场数据保存提供基础。实际能够存储多少小时或多少天，与监测点数量、采样周期、记录字段和数据结构有关，应在项目阶段进行容量核算并通过断网测试确认。
十一、软件平台与数据展示
软件平台按照工厂、车间、工艺区域和温湿度测点进行分级管理，首页集中显示各纺织生产区域实时温度、相对湿度、设备在线状态及当前报警信息。
对于大型纺纱和织造车间，可将多个温湿度测点叠加显示，实时查看当前最高湿度、最低湿度、最高温度、最低温度及空间差异，并通过车间平面图快速定位偏干或偏湿区域。
历史曲线可按照小时、班次、日、月和自定义时间范围查询。生产人员可以比较某一细纱车间不同区域湿度变化，也可以比较空调调整前后的环境恢复过程。
平台报警记录应保存异常开始时间、最大偏差、持续时间、恢复时间及处置记录。企业进一步接入生产数据后，可在同一时间轴显示环境参数和断头、停台、产量等生产指标。
十二、数据分析与智能应用
1. 车间环境基线分析
系统长期运行后，可以针对不同车间、季节、纤维品种和生产状态建立正常环境基线。以后不仅比较固定上下限，还能够判断当前环境是否明显偏离该品种长期正常生产状态。
2. 细纱断头与湿度关联分析
对于具有设备断头数据的企业，可以将细纱机断头率与同一区域温湿度进行时间对齐。在控制纱支、原料、速度和设备状态等条件后，分析不同相对湿度区间对应的断头变化，为车间工艺优化提供数据依据。
3. 织机效率与环境分析
将经纱断头、织机停台和效率数据与温湿度历史进行比较，可判断某些产品是否对低湿或环境快速变化更加敏感，为后续制定品种化环境参数提供依据。
4. 空调加湿均匀性分析
通过不同位置湿度长期差异，可以识别某些喷雾加湿区域覆盖不足、回风组织不合理或设备热负荷造成的局部环境偏差。
如果车间平均湿度满足要求，但某一设备列长期处于偏低湿度状态，应优先改善局部空气组织，而不是简单提高整个车间加湿量。
5. 季节性环境分析
夏季、梅雨季和冬季的室外空气条件差异较大。系统可统计不同季节空调和加湿系统维持目标环境所需的恢复时间和运行状态，为厂务设备运行策略提供数据支持。
6. 纺织环境与能源联合分析
温湿度控制本身需要消耗空调、风机、加湿和除湿能源。长期数据可以帮助企业识别在满足工艺环境要求前提下是否存在过度加湿、过度制冷或不合理新风运行。
优化目标应是“满足产品工艺条件下的稳定环境”，而不是单纯追求湿度越高或温度越低。
7. 产品批次环境追溯
与MES连接以后，可以按照生产工单查询某批纱线或织物在细纱、络筒、织造等工序期间的实际温湿度历史。
发生断头异常、纱疵、布面质量变化或客户质量争议时，可以将环境数据作为生产原因分析的一项客观依据。
十三、预警机制与决策支撑
1. 工艺参数优先
纺织车间温湿度预警和报警值应依据纤维类型、产品、工序、设备及相应工厂设计标准确定。棉纺、涤棉混纺、毛纺及新型纤维均不宜使用完全相同的环境参数。
2. 趋势预警
相对湿度尚未低于正式控制限，但持续下降时，可以提前提示加湿系统或新风状态检查；温度持续上升时，则可以提前检查空调冷量和生产设备热负荷。
3. 正式超限报警
监测值超过对应生产工序批准的控制范围后产生正式环境报警，并记录实际超限持续时间。
4. 空间不均匀预警
车间平均温湿度正常但不同测点之间差异持续扩大时，可产生环境均匀性提示，用于检查送风、回风和加湿分布。
5. 多点联合判断
多个测点同步发生湿度下降，更可能属于加湿或空调公共系统异常；单个区域长期偏干则优先调查局部空气组织；一个传感器突然明显偏离周边环境时，应先开展仪表有效性确认。
6. 生产质量判断边界
环境监测平台负责提供温湿度异常时间、幅度和持续时间。纱线或织物发生质量问题以后，是否由环境造成仍应结合原料、工艺、设备、操作和产品检测结果进行综合分析，平台不能自动作出产品质量结论。
7. 推荐处置流程
环境趋势预警 → 核实传感器数据 → 比较同车间其他测点 → 检查空调、新风和加湿系统 → 检查车门及生产状态 → 确认异常区域和持续时间 → 查询对应机台及产品 → 调整环境设备 → 等待环境恢复 → 观察断头及生产效率 → 完成异常记录。
十四、项目实施方案
1. 生产工艺调查
项目实施前应收集纺织工厂平面图、生产流程、原料种类、纱支或织物品种、生产设备、车间面积、空调系统及当前温湿度管理参数，明确不同工序实际环境需求。
2. 空调和工艺联合分区
监测区域应同时考虑生产工序和空调系统。例如一个细纱车间由多个空气处理分区服务时，应分别设置长期监测点；不同工艺要求明显不同的区域也不宜只使用一个代表点。
3. 温湿度分布测试
正式确定长期测点以前，可在典型生产状态下开展车间温湿度分布测试，重点观察车间中央、边缘、空调末端、设备密集区和门区之间的差异。
4. 传感器安装
温湿度传感器应安装在能够代表正常生产环境的位置，避开喷雾加湿器直接喷射、空调高速出风、设备高温排气、吸尘口以及大量飞花直接聚集位置。
5. 安装高度
长期监测点宜尽量接近纤维、纱线和设备实际生产空间，并结合设备高度及空气组织确定，不宜全部安装在方便布线但缺乏代表性的屋顶或墙顶位置。
6. RS485通信施工
通信线路应采用适用于工业环境的通信线缆，做好设备地址、屏蔽、线路标签和强弱电分离。长距离车间应根据通信稳定性进行分段设计，而不宜强行将全部传感器串接至一条超长总线。
7. 网络接入
具备企业网络条件时可采用以太网通信；既有车间改造、异地厂区或不便接入企业网络的项目可采用4G。两种通信方式的具体使用和网络架构应根据项目实际配置确认。
8. 系统调试
系统安装以后，应开展温湿度现场比对、RS485通信、本地数据存储、4G或以太网通信、历史查询和报警功能测试。
9. 建立正常生产基线
系统正式投入生产管理后，应覆盖多个正常生产班次和典型气候条件积累数据，结合断头率、设备效率及产品质量逐步优化环境管理参数。
10. 项目验收
验收资料宜包括设备清单、测点布置图、通信拓扑、校准或比对资料、实时数据、历史记录、本地存储、网络测试、报警测试以及平台设备编号。
十五、运维服务保障
纺织车间温湿度传感器应根据企业计量管理和生产质量要求制定周期校准或现场比对制度。用于关键纺纱和织造区域的测点应重点关注长期漂移，避免错误环境数据引导空调控制和工艺分析。
纺织车间飞花较多，S-GBTH百叶结构应定期检查是否存在棉絮、纤维尘、油雾或其他污染物附着。清洁时应避免损伤内部敏感元件，并确保传感器周围空气交换恢复正常。
S-CJ711智能主机应定期检查供电、RS485、本地Flash及4G或以太网通信状态。网络故障不等同于环境异常，运维平台应区分传感器故障、通信故障和真实温湿度超限。
纺织生产线扩建、设备重新排列、空调系统改造、加湿方式调整或产品结构明显变化以后，应重新评价原有长期监测点是否仍具有代表性，并根据新工艺重新确认报警参数。
建议企业定期形成纺织车间环境运行报告，对温湿度中心值、空间差异、超限次数、持续时间、设备离线和空调加湿系统运行情况进行统计，并与生产效率及断头数据共同回顾。
十六、项目优势与方案价值
本方案并非普通工业厂房温湿度显示系统，而是围绕纺织生产中的纤维吸湿、回潮率、静电、飞花、纱线断头、织造效率和空调加湿系统进行设计，更符合纺织工厂实际生产逻辑。
通过多点监测，可以发现一个空调回风探头或墙面仪表无法识别的局部偏干、偏湿和环境不均问题；通过环境变化速率和长期趋势分析，可以在正式超限以前识别加湿、空调及新风系统异常。
S-GBTH和S-CJ711组成传感器与采集主机分离架构，既适合新建棉纺、织造及针织工厂，也适合既有纺织车间温湿度数字化改造。系统可采用4G或以太网实现不同厂区集中管理，并利用本地存储降低网络异常造成的数据缺失风险。
进一步与MES、机台数据、断头统计和能源系统结合后，可由单纯“温湿度超限报警”升级为“生产环境—机台效率—产品品种—生产异常”的数据分析体系，为纺织生产质量稳定和环境空调节能优化提供基础。
十七、应用场景
棉纺车间温湿度在线监测：用于清棉、梳棉、并条、粗纱、细纱和络筒等棉纺生产区域。
细纱车间温湿度监测：用于分析湿度、静电、纱线断头和车间环境稳定性。
织布车间温湿度监测：用于喷气织机、剑杆织机及其他织造设备生产环境管理。
整经车间温湿度监测：用于经纱准备和高速整经区域环境连续记录。
浆纱车间环境监测：用于浆纱设备操作区域温湿度和热湿环境管理。
针织车间温湿度监测：用于圆机、经编及其他针织生产区域环境监控。
化纤纺织车间温湿度监测：用于涤纶、锦纶、腈纶及混纺产品生产环境和静电风险辅助管理。
毛纺车间温湿度监测：用于制条、纺纱、织造等羊毛及特种动物纤维生产区域。
印染车间环境温湿度监测：用于染色、印花及后整理车间热湿环境综合在线管理。
纺织工厂物联网环境监控：用于多个纺纱、织造、针织及整理车间温湿度集中联网管理。
十八、效益分析
纺织车间温湿度采用24小时连续监测以后，可以减少人工抄表形成的时间盲区，及时发现夜班、冬季低湿、梅雨季高湿以及空调和加湿设备故障造成的环境变化。
多点监测能够发现大型纺织车间局部环境不均，使空调和加湿调节由“根据一个回风点整体调整”转变为根据实际生产区域数据优化气流和加湿分布，减少局部问题造成的整体过度调节。
环境数据与断头、停台及生产效率结合以后，可以帮助企业逐步确定不同产品和设备对应的适宜运行区间。相比采用经验固定值，长期生产数据更有利于建立符合本企业原料、设备和工艺特点的环境管理策略。
在质量追溯方面，当出现纱线条干、毛羽、断头或织物质量异常时，可调取相应生产时段的温湿度历史，判断环境是否发生明显变化，为质量原因分析提供客观数据。
在节能方面，通过分析生产环境实际需求和空调能耗，可在保证纺织工艺稳定的前提下减少不必要的过度加湿、降温或新风处理，实现生产质量和环境能源管理协同优化。
十九、标准规范与政策依据
纺织车间温湿度设计应根据生产的是棉纺、毛纺、针织、印染还是其他纺织产品分别确定适用标准，不能将试验室标准大气直接作为全部生产车间运行条件。主要可参考：
- GB/T 50481-2019《棉纺织工厂设计标准》。
- GB 51052-2014《毛纺织工厂设计规范》。
- GB 50426-2016《印染工厂设计标准（2025年版）》。
- GB 50477-2017《纺织工业职业安全卫生设施设计标准》。
- GB 50425-2019《纺织工业环境保护设施设计标准》。
- GB 50019-2015《工业建筑供暖通风与空气调节设计规范》。
- GB/T 6529-2008《纺织品 调湿和试验用标准大气》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 具体纤维、纱线和织物生产工艺文件、设备技术要求及企业温湿度管理制度。
1. 棉纺织工厂温湿度设计
GB/T 50481-2019适用于纯棉、化纤以及与其他短纤维混纺的纺纱和织布工厂设计，并在附录中根据清棉、梳棉、精梳、并粗、细纱、捻线、络筒整经、浆纱、织布和整理等不同工序给出了相应温湿度参数。
该标准同时明确，所列温度和相对湿度范围并不是控制精度，可以根据实际产品生产情况调整；对于新型纤维，温湿度控制范围可通过试生产进一步确定。因此正式项目宜将标准推荐值与企业实际产品和设备运行经验结合使用。
2. 毛纺织生产
GB 51052-2014适用于羊毛、特种动物纤维以及与其他纤维混纺的制条、纺纱、织造和染整工程。毛纤维吸湿性能与棉及化学纤维不同，相关生产区域应依据毛纺产品和工艺条件独立确定环境参数。
3. 印染车间
印染生产应结合现行GB 50426-2016《印染工厂设计标准（2025年版）》进行工程设计。染色、印花、蒸化、烘干和定型区域具有明显热湿负荷，温湿度监测的工程目标与棉纺细纱或织造车间存在差异。
4. 工业空调设计
GB 50019-2015为工业建筑供暖、通风及空气调节系统设计的重要基础规范。纺织车间温湿度综合在线监测应与车间空调、新风、排风及加湿系统的实际控制方式协调设计。
5. 纺织品测试标准大气
GB/T 6529-2008目前规定了纺织品调湿和试验所使用的标准大气条件。该标准主要服务于纺织产品检测，使不同实验室的测试结果具有可比性。
因此，纺织检测实验室按照GB/T 6529进行调湿和试验，并不意味着实际清棉、细纱、织造或针织生产车间必须采用同一温湿度条件。生产环境应以对应生产工艺和工厂设计标准为依据。
6. 安全管理边界
纺织生产中涉及大量可燃纤维和飞花的场所，应同时执行建筑防火、消防以及纺织工业职业安全卫生相关标准。温湿度环境在线监测属于生产环境管理设施，不能代替除尘、防火、防爆及消防系统。
二十、成功案例
以下为典型应用案例（示例），用于说明纺织车间温湿度在线监测的工程应用逻辑。如没有对应实际客户业绩，对外发布时应保留“典型应用案例（示例）”说明。
案例一：冬季细纱车间局部低湿导致断头增加
某棉纺企业冬季生产期间发现一部分细纱机断头率明显高于同车间其他设备，但中央空调回风湿度一直处于企业控制范围。
增加多个车间温湿度监测点后发现，靠近车间外墙和新风影响区域的相对湿度长期低于车间中央，并且断头率较高的机台主要集中在该区域。
企业调整局部空气组织及加湿分布后，该区域湿度更加均匀，机台断头情况有所改善。
该案例说明大型细纱车间不能仅使用一个空调回风湿度代表全部设备运行环境。
案例二：喷雾加湿故障通过湿度变化速率提前发现
某织造车间加湿系统局部喷淋支路发生故障。由于车间本身具有一定空气和纺织材料含湿缓冲能力，湿度并没有立即超过正式下限。
在线监测平台发现多个相关测点相对湿度持续下降，并根据湿度变化速率产生趋势预警。
厂务人员检查后及时处理加湿设备，使车间湿度在达到正式工艺下限以前恢复。
该案例体现了变化趋势监测相比单纯固定阈值报警的价值。
案例三：织造车间平均湿度正常但局部经纱断头频繁
某织造企业部分织机长期出现较高经纱断头，而车间平均湿度没有明显异常。
多点环境监测显示，该设备区域位于空调送风末端，相对湿度长期比车间其他区域低。企业重新平衡送风和加湿以后，不同设备区域之间的湿度差明显缩小。
后续结合织机断头数据进行分析发现，环境改善后相关设备停台次数降低。
案例四：梅雨季车间过湿并非加湿系统造成
某纺织企业在梅雨季发现车间湿度持续偏高，生产人员最初认为加湿系统控制异常。
平台将多个车间温湿度趋势与新风系统运行进行比较后发现，高湿主要与室外高含湿空气大量进入有关，而加湿设备实际上已经停止运行。
厂务人员重新调整新风和空气处理策略后，车间湿度逐步恢复。
该案例说明湿度异常需要结合整个空气处理系统判断，而不能只检查加湿设备。
案例五：单个传感器被飞花覆盖造成错误高湿判断
某梳棉区域一个湿度测点长期偏离其他监测点，但同一区域生产设备和空调状态均没有明显变化。
现场检查发现传感器百叶结构积聚较多飞花和纤维尘，影响了空气交换和测量响应。
按照维护要求完成清洁并进行现场比对后，数据恢复正常。
该案例说明纺织车间环境传感器需要建立针对飞花和纤维尘特点的周期维护制度。
案例六：环境数据与细纱生产批次关联
某纺织企业将环境监测平台与生产管理系统进行数据对接。当某批细纱后续检测发现指标波动时，可以根据生产工单快速调取该批产品在对应机台生产期间的温湿度数据。
分析结果显示该批次生产期间环境稳定，因此企业将环境因素从主要调查方向中降低优先级，继续检查原料、设备和工艺参数。
该案例体现了环境监测不仅能够发现异常，也能够通过完整历史数据帮助生产人员排除不相关因素，提高质量问题调查效率。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB/T 50481-2019《棉纺织工厂设计标准》。
- GB 51052-2014《毛纺织工厂设计规范》。
- GB 50426-2016《印染工厂设计标准（2025年版）》。
- GB 50477-2017《纺织工业职业安全卫生设施设计标准》。
- GB 50425-2019《纺织工业环境保护设施设计标准》。
- GB 50019-2015《工业建筑供暖通风与空气调节设计规范》。
- GB/T 6529-2008《纺织品 调湿和试验用标准大气》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 具体纤维、纱线及织物生产工艺标准、设备制造商技术资料及企业环境控制文件。
本方案适用于棉纺车间、细纱车间、清梳联车间、络筒车间、整经车间、浆纱车间、织布车间、针织车间、化纤纺织车间、毛纺车间、印染及后整理车间，以及其他需要温湿度连续自动监测的纺织生产场所。
纺织车间温湿度在线监测真正需要解决的，并不是简单显示“车间当前多少度、多少湿度”，而是持续掌握纤维和纱线实际所在生产空间的环境状态，并将环境变化与回潮、静电、飞花、断头、机台效率和产品质量建立正确的数据关系。

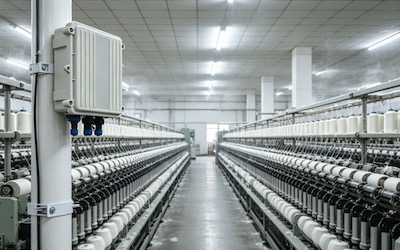

S-GBTH温湿度传感器负责不同纺织生产区域的空气温湿度感知，S-CJ711智能主机承担多点自动采集、本地数据存储以及4G或以太网联网。进一步与空调加湿设备、机台运行、断头统计、MES和能源管理系统融合后，可逐步构建“纺织环境—纤维品种—生产工序—机台状态—产品批次—环境异常—质量分析”的纺织工厂环境物联网监测体系。
