一、项目背景与行业痛点
塑胶注塑车间广泛应用于汽车零部件、家电、消费电子、医疗器械、光学结构件、连接器、精密齿轮、包装制品及工业塑料零件生产。典型生产流程包括塑料颗粒储存、配料、色母混合、原料干燥、集中供料、注塑成型、机械手取件、冷却、去披锋、二次加工、装配、检验及包装。不同塑料材料、产品尺寸、模具结构和质量等级对生产环境具有不同要求，因此注塑车间温湿度环境监测应围绕实际材料和工艺风险进行设计，而不能简单采用一个所谓“注塑车间标准温湿度”。注塑成型质量最直接受到原料含水量、料筒温度、熔体温度、模具温度、注射压力、保压、冷却时间、设备状态以及模具状态影响，车间空气温湿度属于重要的外部环境条件，但不能替代这些核心工艺参数。对于PP、PE等吸湿性较低的材料，车间湿度的直接影响相对有限；对于PA、PC、PET、PBT、TPU等具有不同程度吸湿特性的工程塑料，原料经过干燥后如果长时间暴露于潮湿空气中，可能重新吸收水分，并进一步影响后续注塑质量。
原料含水量过高时，部分材料在高温塑化过程中可能出现水解、分子量下降、机械性能变化，或者表现为银丝、气泡、表面异常及其他成型缺陷。因此，吸湿性塑料生产不能只关注车间空气相对湿度，还需要建立“原料含水量—干燥温度—干燥时间—干燥空气露点—料斗密闭输送—上线使用时间”的完整材料防潮管理体系。注塑车间另一个具有代表性的环境问题是模具及冷却系统结露。为了缩短成型周期或控制产品尺寸，部分模具采用低温冷却水。当车间空气露点高于模具、冷却水管或其他低温表面温度时，即使车间相对湿度没有达到通常意义上的“高湿报警”，仍可能形成凝露。模具表面凝水可能造成产品表面水迹、模具锈蚀、设备电气风险及生产停机，因此高温高湿季节的注塑车间不仅需要监测相对湿度，还应关注空气露点与模具表面温度之间的关系。大型注塑工厂通常拥有几十台甚至数百台注塑机，设备料筒加热、液压系统、模温机、烘料机及辅助设备持续释放热量，不同生产区域可能形成明显的温度梯度。空调送风末端、车间外墙、物流门、设备密集区、二楼平台和不同生产线之间的温湿度状态可能明显不同，仅依靠空调机组回风探头或一个墙面温湿度表无法真实反映整个注塑生产环境。对于精密注塑、光学塑件、电子连接器、医疗塑料件及洁净注塑，环境稳定性的要求进一步提高。除了温湿度，还可能需要同时控制洁净度、压差、静电及颗粒污染。此类项目应将温湿度监测纳入完整洁净或精密制造环境体系，而不能将普通环境传感器作为全部生产环境控制手段。
本项目建设塑胶注塑车间温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G或以太网通信及物联网数据平台，对原料储存区、普通注塑区、精密注塑区、模具冷却风险区域及相关生产空间实施24小时连续监测，实现自动采集、本地存储、远程联网、趋势分析、异常预警和历史数据追溯。
系统总体技术逻辑为：
塑料材料及产品要求 → 原料吸湿风险分析 → 注塑生产环境分区 → 多点温湿度监测 → 空气露点计算 → 原料干燥及模具冷却数据关联 → 智能主机自动采集 → 本地存储 → 4G/以太网上传 → 环境趋势分析 → 异常预警 → 工艺与设备复核 → 生产批次追溯。
二、建设目标与监测目标
项目建设目标是在塑胶注塑生产区域建立连续、自动、可追溯的温湿度环境监测体系，将传统人工温湿度记录、空调控制器显示和局部环境仪表升级为多区域、多测点在线监测，并根据普通注塑、工程塑料注塑、精密注塑、洁净注塑及原料储存等不同场景配置相应环境管理策略。
系统应实现温度和相对湿度自动采集、本地数据存储、4G或以太网联网、历史曲线、多点趋势比较、环境变化速率、异常持续时间、设备在线状态及报警管理。对于生产数字化程度较高的企业，可进一步与MES、WMS、中央供料、除湿干燥、模温机、冷水机及厂务系统进行数据关联。
监测重点包括各注塑区域实时温度和相对湿度、区域最高和最低值、空间温湿度差、时间波动、环境变化速率及异常持续时间。对于存在低模温或冷却水结露风险的区域，应通过温湿度计算空气露点，并结合模具、冷水管或关键表面温度判断凝露风险。
系统最终应能够回答：哪个生产区域发生环境异常、从什么时候开始、持续多长时间、是否属于局部或整个车间共同变化、是否与空调、除湿、物流门或季节性高湿有关，以及异常期间哪些注塑机、材料和生产批次可能受到影响。
三、需求分析
1. 车间温湿度不能替代注塑工艺参数
注塑产品的主要成型质量仍由原料状态、料筒温度、模具温度、注射速度、压力、保压、冷却和模具结构等因素决定。环境温湿度属于影响生产稳定性的外围条件。因此，综合在线监测系统应服务于注塑工艺，而不能根据车间温湿度直接判断产品合格或自动修改核心注塑参数。
2. 吸湿性塑料应以材料含水量和干燥系统为核心
PA、PC、PET、PBT、TPU等材料具有不同程度的吸湿性。经过除湿干燥以后，如果物料长时间暴露于高湿空气中，可能重新吸收水分，因此原料管理不仅要关注干燥机设定温度和时间，还要关注干燥空气露点、料斗密闭状态、输送方式以及干燥后暴露时间。
车间相对湿度数据可以用于评价物料重新吸湿风险，但不能直接替代原料含水量检测。需要判断材料是否满足注塑条件时，应依据材料供应商技术资料和企业工艺文件采用适用的含水量检测方法。
3. 干燥机露点和车间露点属于不同监测对象
除湿干燥机中的工艺空气通常需要达到较低露点，以获得足够的干燥能力。其露点控制范围取决于材料、干燥系统及工艺要求，可能明显低于普通车间空气露点。
S-GBTH适用于一般车间空气温湿度监测，不建议作为除湿干燥机低露点工艺空气的核心测量仪表。需要监测干燥机露点时，应采用专用低露点变送器，并可通过4～20mA或经确认兼容的RS485方式接入S-CJ711统一采集。
4. 高湿车间应重点考虑模具结露
模具和冷却水管表面是否凝露，并不由相对湿度单独决定，而是由空气露点和表面温度共同决定。特别是在夏季、梅雨季或南方高湿地区，当使用较低温度冷却水时，模具表面可能低于空气露点而产生凝结水。
因此，对于历史发生过模具出汗、冷水管滴水或产品表面水迹的注塑区域，建议增加表面温度传感器，将车间温湿度与模具或冷却管表面温度进行联合分析。
5. 精密和洁净注塑需要独立环境评价
医疗塑料件、光学塑件、精密齿轮、微型连接器及其他高精度注塑产品，可能对颗粒、温度稳定性、静电和尺寸变化更加敏感。此类项目应根据产品工艺、洁净等级和质量体系进行专项设计。
温湿度监测可以作为洁净注塑环境的重要组成部分，但温湿度正常不能证明空气粒子、微生物或洁净度同时合格。
6. 塑料试验标准环境不能直接作为生产车间统一标准
GB/T 2918-2018规定塑料试样状态调节和试验的标准环境，其主要用途是保证不同塑料试样在规定状态调节和试验条件下获得具有可比性的检测结果。
该标准不等于所有塑胶注塑车间必须采用相同温湿度条件。生产环境应依据材料供应商要求、注塑设备技术条件、产品工艺、质量要求和厂房空调设计确定。
四、总体解决方案
塑胶注塑车间温湿度综合在线监测采用“生产区域分区＋多点环境感知＋现场智能采集＋本地数据存储＋4G/以太网通信＋物联网监测平台”的总体技术路线。根据车间面积、注塑机布局、空调分区、原料类型和产品质量等级，在原料储存、注塑生产、精密成型、检验包装及其他具有代表性的区域设置长期监测点。
普通生产环境采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。智能主机负责多个监测点自动采集、本地存储及远程通信，并通过4G或以太网将环境数据上传平台。
对于工程塑料除湿干燥系统，可根据实际工艺扩展专用露点变送器；对于模具结露风险区域，可增加模具或冷却管表面温度传感器；对于洁净注塑车间，可进一步接入压差、空气粒子及其他洁净环境监测设备。
平台建议按照：
注塑工厂 → 生产车间 → 空调/工艺分区 → 注塑机区域 → 环境监测点
建立数据层级。
进一步与生产系统连接后，可形成：
材料牌号 → 原料批次 → 干燥机/料斗 → 注塑机 → 模具 → 生产工单 → 产品批次 → 环境温湿度
的数据关联。
总体数据链为：
S-GBTH温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地Flash存储 → 4G/以太网 → 环境监测平台 → 温湿度/露点趋势分析 → 环境异常预警 → 干燥/冷却/空调系统检查 → 工艺复核 → 生产批次追溯。
五、系统架构设计
系统由环境感知层、现场数据采集层、边缘存储层、通信网络层、平台管理层和注塑生产应用层组成。环境感知层负责普通车间空气温湿度以及可选的表面温度、低露点等参数测量；现场采集层负责多个传感器数据统一接入；边缘存储层用于网络异常期间继续记录现场环境数据。
通信网络可根据工厂条件采用4G或以太网。平台层负责实时数据、历史曲线、区域极值、空间差异、露点分析、环境报警和设备状态管理。大型注塑工厂宜按照车间或空调分区布置多台智能主机，避免所有生产区域通过一条超长RS485总线集中接入。
生产应用层可以进一步与MES、中央供料系统、除湿干燥系统、模温机、冷水机及厂务系统进行数据集成。环境平台提供空气温湿度和环境趋势，生产系统提供材料、设备、模具和工单数据，从而实现生产异常与实际环境之间的时间和空间关联。
六、监测内容与监测方法
1. 塑料原料仓储及暂存区域
对塑料颗粒、色母和添加剂储存区域进行温湿度连续监测，重点关注雨季高湿、包装破损、仓库门频繁开启及原材料长期暴露问题。对于原包装密封材料，车间环境监测主要用于仓储条件管理；对于已经拆包或进入生产暂存的吸湿性材料，则应结合物料暴露时间进行管理。
2. 原料干燥和中央供料区域
环境系统可监测烘料及中央供料区域空气温湿度，但干燥工艺是否有效应重点检查材料要求、干燥温度、干燥时间及干燥空气露点。必要时配置专业露点传感器监测除湿干燥空气状态。
3. 普通注塑生产区域
在注塑机组之间设置能够代表人员、材料和设备实际生产空间的温湿度监测点。测点应避开料筒加热区、液压油冷却设备、模温机排热和空调高速出风，防止局部热源影响环境代表性。
4. 低模温及冷却风险区域
使用较低温度冷却水生产时，应重点监测空气相对湿度和露点。对于历史经常发生模具表面结露的设备，可以增加模具附近表面温度或冷却水管表面温度监测。
5. 精密注塑区域
精密尺寸产品应更加关注环境温度稳定性和生产区域空间温差，特别是在成型后进行在线尺寸检测的项目中，应保证检测设备和塑件所在区域具有稳定环境，并区别“刚脱模塑件温度”和“环境温度”。
6. 洁净注塑区域
医疗、光学、电子等洁净注塑项目，应按照洁净区要求设置温湿度监测，同时根据项目需要配置压差和空气粒子监测。环境传感器自身的材料、外壳和清洁方式应符合项目洁净兼容性要求。
7. 成品冷却、检验及包装区域
塑件脱模后仍处于较高温度，并继续发生冷却和尺寸变化。精密产品的尺寸测量不应简单在刚脱模状态与充分稳定状态之间混用。环境监测可以为产品冷却、检测和包装过程提供连续温湿度记录。
七、技术原理与算法模型
1. 多点温湿度状态
设第i个监测点温度为Ti(t)，相对湿度为RHi(t)，系统连续获取不同注塑区域环境数据。
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
大型注塑车间不宜只显示平均温湿度，因为平均值可能掩盖某一模具区域、物流门或空调末端持续处于高湿状态的问题。
2. 温湿度空间均匀性
温度空间差：
ΔTspace = Tmax - Tmin
湿度空间差：
ΔRHspace = RHmax - RHmin
空间差长期扩大时，应检查空调气流组织、注塑机热负荷、物流门和车间分区是否发生变化。
3. 环境变化速率
温度变化速率：
VT = [T(t2)-T(t1)]/(t2-t1)
湿度变化速率：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
例如夏季外门长时间开启以后，环境湿度可能尚未达到最终报警限，但已经持续快速上升，此时可以提前产生趋势预警。
4. 空气露点计算
空气温度和相对湿度可用于估算露点：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
相对湿度只能反映当前温度条件下空气接近饱和的程度，而露点更加适合评价低温模具及冷却水管是否存在凝露条件。
5. 模具凝露安全余量
若模具表面温度为Tm，则可定义：
ΔTdew = Tm - Tdew
当ΔTdew逐渐减小时，表示模具表面逐渐接近空气露点；当表面温度低于露点时，具备凝露条件。
实际工程不宜等到理论值达到0以后才处理，可根据表面温度测量误差、环境波动及设备风险设置一定的预警裕量，具体参数由项目调试确定。
6. 原料重新吸湿风险模型
干燥后的塑料材料暴露于空气后，其含水状态可概念性表示为：
M(t) = f(Material，T，RH，t，Geometry)
其中Material表示材料类型，T和RH表示环境条件，t表示暴露时间，Geometry表示塑料颗粒和包装状态。
不同材料吸湿速率差异较大，因此不能仅凭环境RH直接计算实际含水量。温湿度和暴露时间适合用于风险管理，最终材料含水量仍应采用适用方法检测。
7. 干燥空气露点分析
如果配置专业低露点传感器，可记录干燥空气露点Td,dryer，并分析正常生产时的运行基线。当实际露点持续向较高方向变化但仍未超过最终工艺限值时，可提前检查干燥机转轮、过滤、加热、回风及气密性。
8. 环境恢复时间
环境异常处理后：
Trecovery = tstable - taction
长期统计类似季节和生产负荷条件下的Trecovery，可以辅助评价空调和除湿系统性能是否发生衰减。
9. 多点一致性分析
同一车间多个湿度测点同步上升，更可能属于公共空调、除湿或外部潮湿空气影响；只有靠近物流门的区域异常时，应优先调查外界空气侵入；只有单个测点出现突变而周边测点稳定时，则应首先检查传感器和通信状态。
八、系统功能设计
系统应具备注塑车间多区域实时温湿度显示、历史自动记录、多测点曲线比较、区域最高最低值、空间差异、变化速率、空气露点、异常持续时间及设备在线状态管理功能。
不同生产区域可建立独立环境模板。例如普通PP、PE注塑区域，工程塑料生产区域、精密注塑区域以及洁净注塑区域均可以采用不同的环境预警规则，最终参数以材料和产品工艺要求为准。
对于模具结露风险项目，平台可同时显示车间温度、相对湿度、空气露点和模具表面温度，并自动计算凝露安全余量。相比单纯采用“湿度不得超过某个百分比”的报警方式，该方法能够更加真实地反映低温模具实际凝露风险。
系统应保存异常开始时间、最大偏差、持续时间和恢复时间。进一步与MES连接后，可关联当时运行的注塑机、模具、材料及生产工单，为注塑质量异常调查提供环境数据。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于普通注塑车间、原料暂存、产品检验及其他一般生产区域空气温度和相对湿度连续监测。新建项目可优先采用RS485通信方式进行多个测点组网。
2. S-CJ711智能主机
负责多个温湿度监测点集中采集、本地数据存储以及4G或以太网远程通信。
3. 专用低露点变送器
用于工程塑料除湿干燥机、干燥空气管路等低露点工艺场景。传感器测量范围、准确度和响应速度应根据原料干燥工艺要求确定。
4. 表面温度传感器
用于模具、冷却水管、冷水分配器及其他低温表面，与空气露点联合判断凝露风险。
5. 门状态传感器
用于物流门和车间大门开启事件记录，分析夏季高湿空气或冬季室外空气进入对车间环境的影响。
6. 空调、冷水机及除湿设备状态接口
可根据项目条件采集空调风机、除湿系统、冷水机、模温机及其他环境设备运行状态，为环境异常原因分析提供数据基础。
7. 洁净环境设备扩展
对于医疗、光学和精密电子塑件注塑，可进一步接入压差、空气粒子及其他洁净环境监测设备。
8. UPS备用电源
需要长期连续质量追溯的监测系统可为智能主机及网络设备配置UPS，提高短时供电异常期间数据连续性。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体产品选型确定。
输出方式：RS485、4～20mA等形式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于环境传感器接入，另一路可用于项目扩展。
通信方式：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 低露点应用边界
S-GBTH标称湿度测量范围为0～100%RH，但普通环境相对湿度传感器并不应直接作为工程塑料除湿干燥机低露点工艺空气的核心测量仪表。对于此类应用，应采用专业露点变送器。
4. 工艺温度应用边界
车间空气温度传感器不能替代料筒温度、熔体温度、模具温度、模温机、水温及其他注塑设备工艺传感器。环境平台可集成这些数据，但各参数必须由适用的专业测量设备获取。
5. 本地数据存储
S-CJ711配置8Mbit Flash，可为远程网络中断期间现场数据记录提供基础。具体能够存储的时间与测点数量、采样周期、记录字段和数据格式有关，应在项目设计阶段进行容量计算并通过断网试验确认。
十一、软件平台与数据展示
软件平台按照工厂、注塑车间、工艺分区、注塑机区域和环境监测点进行分级管理，首页集中显示不同区域实时温度、相对湿度、空气露点、设备在线状态和环境报警。
对于大型注塑车间，可将多个测点在车间平面图中进行定位，同时显示当前最高温度、最低温度、最高湿度、最高露点及环境最不利区域，便于厂务和生产人员快速判断局部异常。
历史曲线支持多个生产区域叠加比较。例如可以比较原料暂存区与注塑车间湿度变化，也可以比较不同空调分区环境趋势。配置模具表面温度以后，可在同一界面同时显示空气露点和模具温度变化。
系统可按照小时、生产班次、日、月及自定义时间范围形成统计记录，并保存环境异常开始、持续和恢复全过程。与MES进行接口集成以后，可进一步通过注塑工单、设备编号或产品批次查询对应生产期间环境记录。
十二、数据分析与智能应用
1. 注塑车间环境基线分析
系统通过正常生产期间长期数据建立不同车间、季节及生产负荷下的环境基线。即使温湿度没有超过正式报警值，如果某一生产区域运行中心持续偏移，也可以提前检查空调、除湿或生产热负荷变化。
2. 模具凝露风险分析
通过空气露点与模具表面温度联合分析，可以识别夏季高湿条件下低温模具逐渐接近凝露的过程。相比只根据相对湿度报警，露点安全余量更适合用于判断实际低温表面风险。
3. 原料吸湿风险辅助分析
对于PA、PC、PET、PBT、TPU等吸湿性材料，可以将原料拆包、干燥完成、料斗停机及生产时间与车间湿度数据进行关联。当物料在高湿环境中暴露时间过长时，可提示生产人员按照企业材料管理程序重新确认材料状态。
4. 干燥系统性能分析
配置低露点传感器以后，可以长期统计除湿干燥空气露点中心值及恢复时间。当相似干燥负荷下露点长期升高或恢复速度变慢时，可进一步检查转轮、过滤器、加热器、密封和风路。
5. 注塑设备热负荷分析
大型注塑车间在新增设备、提高产能或增加大吨位注塑机以后，可能出现局部环境温升。通过多点温度监测可以判断问题是否属于整套空调冷量不足还是局部气流组织不合理。
6. 成型缺陷环境关联
当产品出现银丝、气泡、表面水迹、尺寸变化或其他异常时，可以查询相应生产时间的温湿度、露点、材料干燥和设备数据，辅助判断环境或材料吸湿是否属于潜在因素。
需要明确，类似缺陷可能同时由原料、温度、注射速度、模具排气、设备及其他因素造成，环境数据只能作为原因分析证据之一。
7. 生产批次环境追溯
与MES集成以后，可建立材料批次、注塑机、模具、生产工单和环境数据之间的关系。出现客户投诉或产品质量异常时，可以快速确认该批产品成型期间车间环境是否存在明显偏差。
十三、预警机制与决策支撑
1. 工艺要求优先
注塑车间温湿度报警参数应根据塑料材料、产品精度、注塑设备、空调系统及企业生产工艺确定。PP、PE普通制品和PA、PC、PET精密工程塑料产品不宜采用完全相同的环境报警策略。
2. 趋势预警
温度或湿度尚未达到最终控制边界，但持续向不利方向变化时，可以首先产生趋势预警，使设备人员提前检查空调、新风和除湿系统。
3. 模具凝露预警
对于低温模具，可将空气露点和模具表面温度差作为专项预警参数。当安全余量持续减小时提前提示，避免实际形成冷凝水以后才发现环境问题。
4. 原料高湿暴露提示
对已经完成干燥的吸湿性原料，如果在高湿环境下停留时间达到企业材料管理程序规定条件，可以通过MES或人工事件记录形成物料状态复核提示。
是否需要重新干燥或检测，应由具体材料技术条件确定，平台不应自动为所有塑料制定统一重新干燥参数。
5. 多点联合判断
多个区域同步高湿时优先检查公共环境系统；只有单台注塑机附近空气温度偏高时检查设备热负荷；单个测点异常而周边稳定时，应先复核传感器有效性。
6. 产品质量决策边界
环境平台负责提供温湿度、露点、异常持续时间及影响区域。环境发生异常以后，产品是否需要隔离、重新检测或报废，应由生产和质量部门结合原料、注塑参数、产品检测以及异常程度综合确定。
7. 推荐处置流程
环境趋势异常 → 验证传感器数据 → 比较相邻区域 → 检查空调、新风及除湿设备 → 检查模具表面温度和冷却水 → 查询原料干燥及暴露状态 → 确认异常时间和生产区域 → 查询对应注塑机、模具和批次 → 工艺质量评估 → 环境恢复 → 持续确认稳定 → 完成异常记录。
十四、项目实施方案
1. 注塑工艺调查
项目实施前应收集注塑车间平面图、注塑机数量及吨位、塑料材料类型、模具、中央供料、烘料除湿系统、冷水机、模温机、空调系统和现有生产环境要求，明确不同区域温湿度监测的实际目的。
2. 环境风险分区
按照原料储存、干燥供料、普通注塑、工程塑料、精密注塑、洁净注塑、检验和包装等区域进行分级，并进一步结合空调分区确定监测点。
3. 温湿度分布测试
正式确定长期监测点前，可在典型生产负荷下开展车间温湿度分布测试，重点观察注塑机密集区、外墙、物流门、空调末端和不同高度环境差异。
4. 传感器安装
温湿度传感器应安装在能够代表正常生产环境的位置，避开料筒加热区、烘料机热风出口、模温机排热、冷水机散热和空调直接送风位置。
5. 模具结露风险点
对于经常采用低温冷却水的设备，可在模具周围设置环境温湿度监测点，并根据风险增加模具或冷水管表面温度测点。
6. 原料干燥监测
需要监测干燥空气露点时，应选用适用于对应低露点范围的专业传感器，并确定其采样位置、响应时间和校准要求。不能使用车间环境湿度传感器代替。
7. RS485通信施工
大型注塑车间应根据距离和区域合理划分RS485支路，并做好设备地址、线路标签、屏蔽及强弱电分离。避免将数量过多、距离过长的传感器强行接入单条通信总线。
8. 网络接入
新建数字化工厂可采用企业以太网接入环境平台；既有车间改造或独立生产区域可采用4G远程通信。具体架构应根据企业IT、OT和信息安全管理要求确定。
9. 系统调试
安装完成后应进行温湿度现场比对、通信测试、本地存储、网络中断、报警、历史查询以及露点计算功能测试。配置模具表面温度时，应结合实际冷却工况开展凝露风险验证。
10. 项目验收
验收资料宜包括设备清单、测点布置图、通信拓扑、传感器校准或比对资料、实时数据、历史记录、本地存储测试、报警测试及平台接口文件。
十五、运维服务保障
温湿度传感器应根据企业计量和质量管理要求制定周期校准或现场比对制度。精密注塑、洁净注塑和模具凝露风险区域的环境传感器应提高维护和比对频率，确保环境数据持续可靠。
注塑车间可能存在塑料粉尘、油雾和设备散热，S-GBTH百叶结构应定期检查污染物附着情况，并按照设备维护要求进行清洁，保持传感器周围正常空气交换。
专业露点传感器应按照其工作原理和材料干燥系统运行条件定期维护、校准。传感器受到油雾、粉尘或材料挥发物污染后，可能造成响应变慢或测量漂移，应纳入专项检查。
S-CJ711智能主机应定期检查电源、RS485、本地Flash及4G或以太网通信。平台应区分真实温湿度超限、传感器故障和通信故障，避免由于网络离线产生错误工艺判断。
注塑设备增加、模具冷却工艺改变、中央供料系统改造、空调系统扩建或产品类型发生较大变化后，应重新评价长期监测点及报警参数是否仍具有代表性。
十六、项目优势与方案价值
本方案没有把塑胶注塑车间温湿度监测简单理解为安装几个联网温湿度计，而是围绕塑料原料吸湿、除湿干燥、模具冷却凝露、设备热负荷、精密尺寸及洁净生产等实际工艺问题建立环境监测体系。
方案明确区分四类容易混淆的参数：车间空气温湿度用于评价生产环境，原料含水量用于判断材料状态，干燥机露点用于评价除湿干燥能力，模具及冷却水温度用于注塑过程和凝露风险判断。不同参数由相应专业传感器测量，再通过统一平台进行数据关联。
S-GBTH和S-CJ711适合作为一般注塑生产环境的基础感知和采集架构。对于工程塑料干燥可扩展专业露点变送器，对于模具结露可扩展表面温度，对于洁净注塑可进一步接入压差和空气粒子设备，使一套数据平台能够覆盖不同等级的注塑环境监测需求。
进一步与MES、中央供料、干燥机、冷水机、模温机和产品质量数据结合后，可以形成“材料状态—生产环境—注塑设备—模具—生产工单—产品批次—环境异常—质量分析”的塑胶注塑环境数字化管理体系。
十七、应用场景
塑胶注塑车间温湿度在线监测：用于各类塑料制品生产区域24小时环境自动记录。
工程塑料注塑车间环境监测：用于PA、PC、PET、PBT、TPU及其他吸湿性工程塑料生产环境管理。
精密注塑车间温湿度监测：用于精密齿轮、连接器、电子结构件及高尺寸稳定性塑件制造。
汽车塑料零部件注塑车间监测：用于汽车内外饰、功能件、连接器及精密塑料零件生产。
医疗塑料注塑洁净车间监测：用于具有洁净生产要求的医疗器械塑料件生产环境，并结合洁净区标准实施。
光学塑料件注塑环境监测：用于透明镜片、导光件、光学结构件及精密外观塑件生产。
塑料原料仓库温湿度监测：用于塑料颗粒、色母及添加剂储存和生产暂存区域。
塑料除湿干燥系统露点监测：用于吸湿性工程塑料干燥空气状态连续监控。
注塑模具结露监测：用于低模温、高湿季节及冷却水系统相关凝露风险监测。
注塑工厂物联网环境监控：用于多个注塑车间、原料区域和生产楼层温湿度集中联网管理。
十八、效益分析
注塑车间采用24小时连续温湿度监测以后，可以减少人工记录形成的时间盲区，及时发现夜间、雨季、季节切换和空调设备异常造成的环境变化，提高注塑工厂生产环境透明度。
对于吸湿性工程塑料，环境数据与原料拆包、干燥及生产时间结合后，可以更准确地管理干燥后物料重新吸湿风险，并为材料含水异常调查提供客观环境依据。
通过空气露点和模具表面温度联合分析，可以提前发现模具凝露条件，降低模具表面形成冷凝水以后才被动停机处理的风险，并为冷却水设定和车间除湿能力优化提供数据支持。
多点温度监测还能够评价注塑设备集中运行造成的局部热负荷，为车间空调送回风和设备扩产设计提供实际运行依据。
当产品发生银丝、表面异常、尺寸波动或其他质量问题时，可根据生产批次查询对应环境和材料干燥数据，使质量调查由人员经验判断逐步转向数据证据分析。长期进一步与MES、设备和质量数据融合后，可以提升注塑生产追溯和数字化管理能力。
十九、标准规范与政策依据
塑胶注塑生产涉及塑料原料、注塑成型、含水量检测、塑料试验环境以及工业建筑通风空调等多个技术领域。目前并不存在一个国家标准统一规定所有注塑生产车间必须使用完全相同的温湿度值，正式项目应根据实际材料、产品和生产工艺确定环境参数。
- GB/T 2918-2018《塑料 试样状态调节和试验的标准环境》。
- GB/T 45128-2025《塑料 含水量的测定》。
- GB/T 17037.1-2019《塑料 热塑性塑料材料注塑试样的制备 第1部分：一般原理及多用途试样和长条形试样的制备》。
- GB/T 17037系列《塑料 热塑性塑料材料注塑试样的制备》相关现行部分。
- GB/T 1034-2008《塑料 吸水性的测定》及后续现行有效版本。
- GB 50019-2015《工业建筑供暖通风与空气调节设计规范》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 涉及洁净注塑时，可结合GB 50073-2013《洁净厂房设计规范》及GB/T 25915系列《洁净室及相关受控环境》。
- 塑料原料、色母、添加剂制造商提供的干燥温度、干燥时间、允许含水量及加工技术资料。
- 注塑机、模温机、除湿干燥机、中央供料和模具制造商技术文件。
- 企业注塑工艺规范、原材料干燥管理程序、模具管理程序及产品质量控制文件。
1. 塑料状态调节和试验环境
GB/T 2918-2018规定塑料及塑料试样状态调节和试验所使用的标准环境，主要用于保证材料试验结果具有可比性。该标准适合作为塑料检测实验室环境的重要技术依据，但不能直接作为所有注塑生产车间统一温湿度报警标准。
2. 塑料含水量
GB/T 45128-2025规定塑料粉末、颗粒和成品含水量的测定方法，可用于塑料材料含水状态检测。对于吸湿性工程塑料生产，材料实际含水量与车间空气相对湿度属于两个不同物理量，生产质量判断应优先依据材料技术条件和实际含水量。
3. 注塑工艺标准
GB/T 17037.1-2019规定热塑性塑料材料注塑试样制备的一般原理，其目的之一是使注塑条件能够得到一致描述和再现。生产项目实际注塑参数仍应根据具体材料、模具、设备和产品要求确定。
4. 工业空调和环境控制
GB 50019-2015可作为注塑厂房供暖、通风及空气调节设计的重要基础标准。大型注塑车间具有较明显的设备散热，空调和环境监测设计应结合注塑设备热负荷、人员、新风和厂房气候条件综合确定。
5. 温湿度参数确定原则
注塑生产环境宜遵循“材料要求优先、产品质量要求校核、设备环境条件确认、厂房空调保证、实际运行数据优化”的原则确定温湿度参数。
普通PP、PE制品、吸湿性工程塑料、光学精密注塑及医疗洁净注塑属于不同生产环境，不应采用完全相同的温湿度和报警策略。
二十、成功案例
以下为典型应用案例（示例），用于说明塑胶注塑车间温湿度环境监测系统的工程应用逻辑。如没有对应实际客户业绩，对外发布时应保留“典型应用案例（示例）”说明。
案例一：梅雨季低温模具出现凝露风险
某精密塑料件企业为了缩短成型周期，将部分模具冷却水温度设置较低。梅雨季车间湿度上升以后，部分模具偶尔出现表面水汽和产品表面水迹。
项目增加车间温湿度及模具表面温度监测，通过空气露点与模具温度进行比较发现，问题发生期间模具表面温度已经接近甚至低于空气露点。
企业随后通过改善车间除湿、优化冷却水设定并增加凝露安全余量预警，明显降低了相关异常。
该案例说明注塑车间高湿控制不能只采用固定RH上限，空气露点与模具温度的关系更加直接。
案例二：工程塑料干燥后长时间暴露造成重新吸湿风险
某企业使用吸湿性工程塑料生产精密结构件。材料经过除湿干燥后，由于设备换模停机，部分物料长时间停留在未充分密闭的供料环节。
环境平台显示停机期间车间湿度较高，生产恢复后相关产品出现表面异常。质量人员结合材料暴露时间、干燥记录及含水量检测开展调查，确认原料状态属于重要影响因素。
企业随后完善干燥后材料暴露时间和停机处理程序，并将环境湿度作为材料状态复核的一项输入。
该案例说明温湿度监测的价值不是代替材料含水量检测，而是帮助发现吸湿风险发生的环境背景。
案例三：新增大吨位注塑机导致局部温度持续偏高
某注塑车间扩产后增加多台大吨位设备，中央空调回风温度仍处于正常范围，但部分设备区域操作环境和产品检测区温度明显升高。
多点温度监测显示新增设备形成了稳定局部热区，而异常并未覆盖整个车间。
厂务人员重新调整局部送回风和冷量分配后，不同生产区域温度差明显减小。
该案例说明大型注塑车间不能仅依据一个空调回风温度评价生产空间环境。
案例四：干燥机低露点异常提前发现除湿性能下降
某工程塑料生产项目在环境平台中接入专业低露点变送器。长期趋势显示，干燥空气露点虽然尚未达到工艺报警值，但正常生产期间的露点中心持续向较高方向移动。
设备人员检查后发现除湿系统过滤和转轮运行状态下降。维护完成以后，露点重新恢复至历史正常水平。
该案例说明专业露点监测可以从单纯的“干燥机有没有报警”升级为干燥系统性能趋势管理。
案例五：单点湿度异常避免错误调整整套车间空调
某注塑区域一个湿度监测点突然持续偏高，但同一车间其他测点、物流门及空调运行数据均没有同步变化。
通过现场参考仪器进行比对后确认该传感器产生测量漂移。
完成校准或更换以后数据恢复正常，避免了企业根据一个错误测点大幅调整整个车间除湿系统。
案例六：产品批次环境记录用于质量调查
某精密注塑产品客户反馈一批零件存在尺寸稳定性异常。企业通过MES查询对应注塑机、模具、材料和生产时间，并调取同期环境温湿度记录。
数据显示该批生产期间车间环境稳定，没有发生明显温湿度异常，因此质量人员降低环境因素调查优先级，继续检查原料、模具温度、保压和后收缩条件。
该案例说明连续环境记录不仅能够发现问题，也能够帮助企业排除无关因素，提高注塑质量异常调查效率。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB/T 2918-2018《塑料 试样状态调节和试验的标准环境》。
- GB/T 45128-2025《塑料 含水量的测定》。
- GB/T 17037.1-2019《塑料 热塑性塑料材料注塑试样的制备 第1部分：一般原理及多用途试样和长条形试样的制备》。
- GB/T 17037系列《塑料 热塑性塑料材料注塑试样的制备》相关现行标准。
- GB/T 1034-2008《塑料 吸水性的测定》及后续现行有效版本。
- GB 50019-2015《工业建筑供暖通风与空气调节设计规范》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- GB 50073-2013《洁净厂房设计规范》，适用于相应洁净注塑项目。
- GB/T 25915系列《洁净室及相关受控环境》，适用于相应洁净生产项目。
- 塑料树脂、色母及添加剂制造商材料数据表、干燥和加工技术资料。
- 注塑机、除湿干燥机、模温机、冷水机及中央供料设备制造商技术文件。
- 企业注塑工艺标准、材料干燥管理、模具管理、计量管理及质量控制文件。
本方案适用于塑胶注塑车间、工程塑料注塑车间、精密注塑生产线、汽车零部件注塑车间、电子连接器注塑车间、光学塑件注塑车间、医疗洁净注塑车间、塑料原料仓库、集中供料及其他具有温湿度、露点和生产环境连续监测需求的塑料制品制造场所。
塑胶注塑车间温湿度环境监测真正需要解决的，不只是显示“车间现在多少度、多少湿度”，而是持续掌握塑料原料和注塑设备实际所在生产空间的环境状态，并正确区分环境湿度、原料含水量、干燥空气露点以及模具表面温度之间的关系。

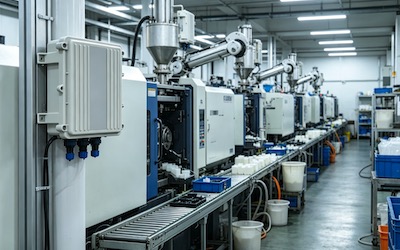

S-GBTH温湿度传感器负责普通注塑生产空间的空气温湿度感知，S-CJ711智能主机承担多点自动采集、本地存储以及4G或以太网联网；工程塑料干燥区域可增加专业低露点变送器，低温模具可增加表面温度传感器。进一步与中央供料、干燥设备、冷水机、模温机、MES和产品质量数据融合后，可构建“材料状态—环境条件—注塑设备—模具—生产工单—产品批次—异常事件—质量分析”的塑胶注塑车间环境物联网监测体系。
