一、项目背景与行业痛点
数据中心服务器机柜长期承载服务器、存储、交换机、安全设备及其他关键电子信息设备，设备运行过程中持续产生大量热量。随着单机功耗、服务器密度、GPU计算节点及高性能计算设备不断增加，传统依靠机房墙面温度计或精密空调回风温度判断数据中心环境的方法，已经难以真实反映服务器实际进风条件。数据中心温度管理的核心并不是“机房平均温度”，而是保证服务器及其他ICT设备吸入的冷空气处于允许环境范围。对于采用前进风、后出风方式的服务器机柜，真正具有工程意义的监测位置是冷通道或机柜前部进风区域。如果冷空气分配不均，即使整个机房平均温度正常，机柜上部、冷通道末端或高功率机柜仍可能出现局部高温。
高密度机柜的局部热点尤其容易被平均数据掩盖。同一机柜从底部到顶部的服务器负荷并不一定均匀，冷空气又可能受到架空地板送风、精密空调距离、冷通道封闭、机柜盲板、线缆孔洞和相邻机柜负荷影响，因此机柜下部温度正常并不能证明顶部服务器进风环境同样正常。
相对湿度同样关系到服务器长期运行环境。空气过于干燥时，静电风险增加；空气含湿量过高时，电子设备、冷却管道或其他低温表面可能产生凝露，同时空气中部分盐类颗粒的潮解及腐蚀风险也会发生变化。数据中心环境管理因此不应只关注相对湿度，还应结合露点温度评价空气实际含湿状态和凝露风险。数据中心制冷还存在明显的气流组织问题。精密空调提供的冷量可能充足，但如果冷空气绕过服务器直接返回空调，即产生冷风旁路；或者热通道排出的热空气重新进入服务器进风侧，即产生热风回流。两种情况都可能造成制冷系统能耗增加，而局部服务器进风温度仍然偏高。因此温湿度监测应由单点房间监测升级为冷通道、机柜进风和热通道多点监测。对于采用列间空调、封闭冷通道、封闭热通道、架空地板送风或自然冷却的数据中心，不同制冷架构对应的最佳监测位置也存在差异。对于液冷机柜，空气环境仍然关系到服务器非液冷部件、交换设备以及凝露安全，但还需要独立监测冷却液供回液温度、流量、压力和漏液状态，空气温湿度系统不能替代液冷监控系统。
本项目建设数据中心服务器机柜温湿度在线监测系统，通过温湿度传感器、S-CJ711智能主机、以太网或4G通信及环境监测平台，对冷通道、机柜进风区域、重点高密度机柜及辅助环境实施24小时连续监测，实现实时采集、本地存储、热点识别、露点计算、趋势分析、异常报警和历史数据追溯，并可进一步与精密空调、DCIM、UPS及数据中心基础设施管理系统进行集成。
系统总体技术逻辑为：
IT设备环境要求 → 服务器机柜布局 → 冷热通道分析 → 机柜进风温湿度多点监测 → 热点及露点计算 → 智能主机集中采集 → 本地数据存储 → 以太网/4G通信 → 环境监控平台 → 制冷状态关联 → 异常预警 → 运维处置 → 数据中心热环境持续优化。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在数据中心建立从机房级、通道级到机柜级的温湿度环境监测体系，使环境管理由“查看机房一个温度”升级为“掌握服务器真实进风环境”。系统应能够识别不同冷通道、不同机柜以及同一机柜不同高度之间的温度差异，并对局部热点提前预警。
系统应实现温度、相对湿度、露点温度、变化速率、热点持续时间、机柜垂直温差及设备通信状态的综合在线监测。数据中心具备DCIM、BMS或动力环境监控平台时，可通过项目接口进一步集成，实现IT设备环境与精密空调、冷冻水、风机、UPS和IT负载数据的联合分析。
2. 监测目标
主要监测冷通道或服务器机柜进风区域温度和湿度，并根据项目规模监测机柜顶部、中部和底部环境。对于高密度GPU机柜、核心网络机柜、关键存储机柜和历史热点区域，应提高监测点密度。
系统还可监测热通道或服务器排风侧温度，用于评价服务器空气温升和气流组织，但服务器排风温度属于诊断参数，不应直接使用机柜进风温度标准进行合规判断。
最终应能够明确回答：哪个机柜正在出现进风温度升高、热点位于机柜顶部还是底部、异常持续多长时间、是否存在热风回流、多个机柜是否同步升温、空调运行是否发生变化，以及制冷系统调整后环境是否真正恢复稳定。
三、需求分析
1. 数据中心应以冷通道或机柜进风区域作为主要环境评价位置
服务器内部风扇通过机柜正面吸入空气并从后部排出热空气，因此服务器可靠运行真正取决于进风条件，而不是机房吊顶、墙面或精密空调回风口的温度。对于采用冷热通道分离的数据中心，应重点监测冷通道；未明确划分冷热通道时，则应以机柜实际进风区域作为主要监测对象。
2. 一个机房传感器不能代表全部服务器机柜
大型数据中心可能拥有几十排甚至数百排机柜。不同区域距离空调不同、IT负载不同、地板开孔率不同，环境差异可能十分明显。因此，主机房墙面温湿度只能用于了解总体环境，不能替代机柜进风侧监测。
3. 同一机柜需要关注垂直温度分布
冷空气不足或热风回流时，机柜顶部通常更容易出现高温。如果只在机柜底部安装一个温度探头，就可能遗漏上部服务器的进风热点。
对于普通机柜，可按照项目风险选择具有代表性的机柜实施上、中、下多点监测；对于高密度或关键业务机柜，可提高每柜监测密度。具体数量应结合IT功率密度、气流组织和项目等级确定，而不是机械规定所有机柜必须使用相同数量的传感器。
4. 热通道温度不能直接使用冷通道限值判断
服务器吸收冷空气并将自身产生的热量传递给空气后，排风侧温度明显高于进风侧属于正常物理过程。因此热通道温度主要用于制冷和气流效率分析，不宜看到热通道温度超过27℃就直接判断数据中心环境不合格。
5. 精密空调回风温度不能代替机柜进风温度
精密空调回风通常混合了多个机柜的热空气，其温度适合空调控制和冷量分析，但可能完全无法识别单个高密度机柜的局部热点。因此精密空调数据与机柜进风环境应分别采集并联合分析。
6. 湿度监测应结合露点温度
相对湿度随空气温度变化而变化，露点温度则能够更加直接反映空气含湿量。数据中心进行湿度和凝露风险管理时，宜同时监测温度、相对湿度并计算露点。
7. 液冷数据中心需要独立的液冷参数体系
采用冷板液冷、浸没液冷或其他液冷技术后，空气热负荷可能明显下降，但环境空气仍关系到交换机、电源及其他空气冷却部件。与此同时，还必须独立监测液体供回温度、压力、流量、水质及漏液等参数，普通空气温湿度传感器不能承担这些任务。
四、总体解决方案
数据中心服务器机柜温湿度监测采用“机房环境监测＋冷通道多点监测＋重点机柜进风监测＋热通道辅助监测＋现场智能采集＋以太网/4G联网＋数据平台”的总体方案。
机房和冷通道环境可采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。对于机柜前部空间有限、需要直接安装于19英寸机柜前门或立柱的项目，可根据机械尺寸和气流影响选择更加紧凑的机柜型温湿度探头，再统一接入智能主机。
大型数据中心可按照机房、模块、冷通道或机柜列设置多个S-CJ711采集节点，通过以太网接入环境监控服务器。4G可用于独立机房、边缘数据中心或经信息安全部门允许的辅助远程通信场景；关键数据中心宜优先采用受控有线网络作为主要通信方式。
平台建议按照：
数据中心 → 机房 → 模块/区域 → 冷通道 → 机柜 → 温湿度监测点
建立数据层级。
进一步与DCIM集成后，可扩展为：
机柜 → IT设备 → 实时功率 → 进风温度 → 排风温度 → 精密空调状态 → 冷量供应 → 环境报警
的数据关系。
系统总体链路为：
温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地Flash存储 → 以太网/4G → 环境监测平台/DCIM → 机柜热点识别 → 温湿度及露点预警 → 制冷系统检查 → 气流组织优化 → 环境恢复确认。
五、系统架构设计
系统由环境感知层、现场采集层、边缘数据层、通信网络层、平台管理层和数据中心应用层组成。环境感知层负责冷通道、机柜进风及可选热通道温湿度采集；现场采集层负责多个环境探头统一接入；边缘层提供网络异常期间的现场数据保存基础。
通信网络优先结合数据中心管理网络或独立动力环境监控网络采用以太网。S-CJ711支持4G通信，也可用于边缘机房、无人值守站点或项目批准的辅助联网，但通信架构应遵守数据中心网络安全及运维管理制度。
平台层完成实时环境状态、历史趋势、热点排名、露点、报警、设备状态及报表管理。进一步接入DCIM后，可将机柜环境与机柜功率、PDU、精密空调、冷冻水系统、列间空调及其他基础设施数据进行联合分析。
六、监测内容与监测方法
1. 主机房总体环境
在主机房具有代表性的区域设置温湿度测点，用于了解整个数据中心宏观环境变化。此类测点适合作为机房环境基线，但不能替代冷通道和机柜进风监测。
2. 冷通道温湿度
冷通道是服务器获得冷空气的主要区域，应作为温度和湿度监测重点。对于较长的机柜列，应考虑冷通道首端、中部和末端环境差异。
3. 机柜进风区域
重点机柜可在服务器进风侧布置上、中、下不同高度的温度或温湿度探头。安装位置应尽量反映服务器真正吸入空气的状态，同时避免探头阻碍机柜门、线缆和正常气流。
4. 高密度机柜
GPU、AI训练、高性能计算及其他高功率机柜应增加环境监测密度。此类机柜单柜热负荷显著高于普通业务机柜，一旦冷量或风量不足，热点发展速度可能更快。
5. 热通道和机柜排风侧
热通道温度用于分析服务器排热和空调回风条件，可以与进风温度形成温升指标。排风温度较高本身不代表异常，应结合进风环境、IT负载和服务器厂家要求判断。
6. 架空地板或送风区域
采用架空地板送风的数据中心，可根据需要监测地板下送风温度。该测点主要用于诊断空调系统和冷空气输送过程，而不是服务器最终环境合规点。
7. 精密空调送回风
精密空调送风和回风温度可用于计算空调空气侧温升及分析制冷系统运行状态。其数据宜与冷通道和机柜进风数据同时分析。
8. UPS和电池区域
UPS、电池间属于数据中心辅助区域，其环境要求与服务器冷通道并不完全相同，应按照对应设备制造商及数据中心设计要求独立监测，不能简单套用服务器机柜进风环境参数。
七、技术原理与算法模型
1. 机柜进风温度
设第i个机柜进风测点温度为Tin,i(t)，系统实时计算所有受监测机柜中最高进风温度：
Tin,max(t) = max[Tin,1(t)，Tin,2(t)，……，Tin,n(t)]
相比机房平均温度，Tin,max更能够反映当前最不利服务器运行环境。
2. 机柜垂直温差
对于设置上、中、下三个进风测点的机柜：
ΔTvertical = max[Ttop，Tmiddle，Tbottom] - min[Ttop，Tmiddle，Tbottom]
如果机柜平均进风温度正常，但ΔTvertical持续增加，应检查顶部热风回流、冷空气供应不足、机柜盲板以及周围气流组织。
3. 服务器空气温升
机柜排风和进风之间可计算：
ΔTrack = Tout - Tin
该指标反映空气经过服务器后吸收热量形成的温升，可用于不同机柜热负荷和气流状态比较。
ΔTrack不是服务器CPU或GPU结温，也不能单独判断服务器是否过热。最终设备内部热状态仍应结合服务器BMC、CPU/GPU温度和设备告警进行判断。
4. 温度变化速率
机柜进风温度变化速率：
VT = [Tin(t2)-Tin(t1)]/(t2-t1)
精密空调故障、冷冻水异常或冷通道封闭结构损坏后，进风温度可能在达到正式高温报警以前就出现持续快速上升，因此变化速率适合用于提前预警。
5. 热点持续时间
设项目确定的机柜进风预警值为Twarning，当Tin持续超过该值时，系统累计：
Thot = ΣΔt热点
相比一次短时间测量波动，持续热点更适合用于判断制冷能力和气流组织是否存在长期问题。
6. 温度合规时间比例
在统计周期W内，可计算机柜进风温度处于项目批准运行区间的时间比例：
Rcompliance = Nnormal / Ntotal × 100%
该指标适合进行日、周和月度环境运行质量评价，但不能代替单次严重高温报警。
7. 空气露点
可根据空气温度和相对湿度采用Magnus类关系估算露点：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
数据中心湿度控制中，露点相比单独相对湿度更能够反映空气含湿量。
8. 凝露安全余量
对于冷冻水管、冷却盘管或其他低温表面，如果配置表面温度Ts，可计算：
ΔTdew = Ts - Tdew
当ΔTdew不断减小时，表示表面逐渐接近凝露条件。实际工程宜保留适当安全裕量，而不是等到理论表面温度低于露点以后才报警。
9. 多机柜同步升温分析
一个机柜顶部温度升高而其他机柜稳定，更可能属于局部IT负荷、热回流或机柜气流问题；同一冷通道多个机柜同步升温，应优先检查该冷通道供风；多个冷通道同步升温，则应重点检查精密空调、冷冻水和公共制冷系统。
10. IT负载与温度关联
如果DCIM可以提供机柜实时功率Pit，可建立：
Tin = f(Pit，Cooling，Airflow，Position，Time)
将机柜功率、服务器进风温度和制冷设备状态联合分析，可以区别“IT负载上升造成合理温升”与“制冷系统性能下降造成异常温升”，为数据中心容量规划提供依据。
八、系统功能设计
系统应具备数据中心主机房、冷通道和服务器机柜温湿度实时监测、历史自动记录、多测点曲线比较、热点排名、机柜垂直温差、露点计算、变化速率、超限持续时间和设备在线状态管理功能。
平台应支持机房平面图或机柜布局图，将各测点映射至实际机柜位置。运维人员可以快速查看哪个冷通道或哪一台机柜存在最高进风温度，而不是在大量传感器编号中人工寻找异常位置。
报警机制宜区分趋势预警、正式超限、持续高温和设备离线。机柜温度快速上升但尚未达到最终控制限时可以提前通知运维人员；达到项目批准控制边界后进入正式报警流程。
系统还应支持不同类型测点采用不同报警策略。例如机柜进风、热通道、精密空调回风和电池室不能使用完全相同的温度阈值。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
可用于数据中心主机房、冷通道及具有足够安装空间的机柜进风环境温度和相对湿度监测，通过RS485或4～20mA接入现场智能主机。
2. 紧凑型机柜温湿度探头
对于需要直接安装在机柜前部、立柱或服务器进风面的高密度测点，可根据项目机械安装条件选用更加紧凑的温湿度探头，并通过标准接口接入S-CJ711，实现统一平台管理。
3. S-CJ711智能主机
负责多个机房环境传感器集中采集、本地数据存储以及以太网或4G远程通信。大型数据中心可按照机房、模块或机柜列配置多台主机。
4. 表面温度传感器
可用于冷水管、液冷接口周边及其他需要评价凝露风险的位置，与空气露点联合分析。
5. 漏水检测系统
数据中心冷冻水、精密空调和液冷系统应根据风险配置漏水检测。漏水属于独立安全参数，不能由空气湿度异常间接替代。
6. 精密空调和DCIM接口
可根据项目条件读取精密空调送回风温度、风机状态、冷冻水供回温度、机柜PDU功率等数据，实现环境与制冷系统联合分析。
7. UPS备用供电
数据中心环境监控设备宜接入受保障电源或UPS，使市电异常期间服务器环境仍能够持续监测和记录。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出方式：RS485、4～20mA等形式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于环境传感器接入，另一路可用于项目设备扩展。
远程通信：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 机柜安装应用边界
S-GBTH属于百叶结构环境传感器，更适合机房、冷通道以及具有足够安装空间的区域。如果项目要求在每个42U机柜前门设置上、中、下三个探头，应同时评价传感器尺寸、安装支架及其对服务器进风气流的影响，必要时采用体积更加紧凑的机柜型探头。
4. 网络通信应用原则
数据中心属于重要信息基础设施环境时，宜优先采用企业批准的有线以太网或独立环境监控网络。4G通信能力可以作为边缘机房、独立站点或经批准的项目通信方式，但不应未经信息安全评估直接接入关键数据中心环境。
5. 本地存储边界
S-CJ711配置8Mbit Flash，可为网络异常期间现场数据存储提供基础。实际可保存时间取决于传感器数量、采样周期、数据字段和存储格式，应在项目设计阶段进行容量核算及断网测试，不宜直接承诺固定离线保存天数。
十一、软件平台与数据展示
软件平台按照数据中心、机房、模块、冷通道、机柜和监测点进行分级管理。首页可以集中显示各机房当前最高机柜进风温度、最低温度、相对湿度、露点、热点数量和设备在线状态。
机柜平面图可按照实际服务器机柜排列展示温度状态，使运维人员直观看到冷通道中的热点位置。对于上、中、下多点监测机柜，可进一步显示机柜垂直温度分布，识别顶部热风回流等问题。
历史趋势页面可同时叠加机柜进风温度、热通道温度和精密空调送回风数据。如果系统接入机柜PDU功率，还可以将IT功率与环境温度显示在同一时间轴，对高负荷情况下的制冷能力进行分析。
平台应保存环境报警开始时间、峰值、持续时间、确认状态和恢复时间，并支持按照机房、冷通道和机柜查询历史环境数据，为运维分析和设备故障调查提供依据。
十二、数据分析与智能应用
1. 服务器机柜热点排名
系统按照所有机柜进风测点当前温度和一定时间窗平均温度进行排序，快速识别长期处于最不利热环境的机柜，为运维人员开展气流检查和IT负载迁移提供依据。
2. 冷通道均匀性分析
同一冷通道不同机柜温度差持续扩大时，可以调查地板送风孔、机柜盲板、通道封闭、线缆开孔和列间空调供风状态。相比简单提高整个机房制冷量，首先解决局部气流问题通常更具有工程价值。
3. 热风回流识别
机柜顶部进风温度明显高于底部，同时相邻机柜热通道温度较高时，可重点排查机柜上部或通道顶部是否存在热空气重新进入冷通道的问题。
4. 制冷系统异常分析
多个冷通道同时发生温度上升时，可将环境趋势与精密空调、冷水机、冷冻水泵和阀门状态进行对照，快速判断是否属于公共制冷系统异常。
5. IT容量与制冷能力分析
当机柜IT功率不断提高时，可观察机柜进风温度、排风温度及热点持续时间变化。如果高功率机柜不断接近环境控制边界，可以提前评估是否需要调整机柜布局、增加风量或升级制冷方式。
6. 环境节能分析
数据中心运行并不是温度越低越安全。过低的冷通道温度会增加制冷系统能耗。长期环境数据可以帮助运维人员在满足服务器设备允许环境和安全裕量的前提下优化送风温度和风机运行方式，提高数据中心能源利用效率。
7. 设备故障与环境追溯
服务器、存储或网络设备发生温度告警时，可以同步查询该机柜进风温度和附近环境数据。如果机柜进风始终正常，则应进一步检查服务器风扇、散热器、内部积尘及设备自身负荷，而不是首先认定机房空调故障。
十三、预警机制与决策支撑
1. 服务器厂家要求优先
数据中心正式运行参数应优先满足服务器、存储、网络设备及其他ICT设备制造商规定的运行环境。在设备环境要求尚未确定时，可以依据现行数据中心设计规范确定基础设计参数。
2. 机柜进风温度预警
平台可根据项目批准的运行温度设置趋势预警值和正式报警值。预警应保留一定运行裕量，使运维人员能够在服务器进风真正达到上限以前检查制冷和气流系统。
3. 温升速率预警
如果某冷通道或机柜进风温度持续快速升高，即使暂时没有达到正式高温报警值，也应形成趋势事件，特别适用于精密空调或制冷系统突然故障的早期阶段。
4. 湿度和露点预警
环境湿度管理宜综合相对湿度和露点。当空气含湿量持续升高并接近项目允许范围时，应提前检查加湿、除湿、新风及冷却系统，防止凝露风险。
5. 机柜垂直温差预警
同一机柜顶部进风温度持续明显高于底部时，即使所有测点暂时处于允许范围，也可以形成气流不均提示，提前检查热风回流问题。
6. 多点联合报警
单个机柜高温优先检查局部问题；同一冷通道多个机柜同步高温应提高至通道级事件；多个冷通道同步异常则进一步检查公共制冷系统。通过报警范围分级，可以明显提高故障定位效率。
7. 推荐处置流程
机柜环境趋势异常 → 验证温湿度测点 → 比较同机柜上中下数据 → 比较相邻机柜和冷通道 → 检查机柜盲板及冷热通道封闭 → 查询IT负载 → 检查列间空调或精密空调 → 检查冷冻水及公共制冷系统 → 实施纠正措施 → 确认机柜进风环境恢复 → 保存事件记录。
十四、项目实施方案
1. 数据中心现场调查
项目实施前应收集机房平面图、机柜数量、机柜U位及功率、服务器进排风方向、精密空调类型、冷热通道方式、架空地板、冷通道封闭、列间空调及现有DCIM系统资料。
2. IT功率密度分析
根据机柜PDU功率、设备类型及未来扩容计划识别普通机柜、高密度机柜和关键业务机柜，使环境监测点优先覆盖真正高风险位置。
3. 冷通道监测点设计
较长冷通道应考虑首端、中段、末端及历史热点区域。监测位置应位于服务器实际吸风空间，而不是安装在吊顶或远离机柜的位置。
4. 重点机柜布点
重点机柜可根据风险采用进风侧上、中、下多点布置。高密度机柜可单柜设置独立环境监测；普通低功率机柜可按照通道环境和代表性原则合理配置，避免无差别过度布点。
5. 热通道辅助监测
需要进行气流和制冷效率分析时，可在热通道设置排风温度监测。此类传感器应在平台中明确标识为热侧测点，防止运维人员误用冷通道限值判断。
6. 传感器安装
传感器应避免紧贴服务器金属外壳、机柜PDU、电源模块或其他局部热源，并保证不会阻挡服务器进风。机柜门正常开启、关闭和维护操作不应损伤传感器和通信线缆。
7. RS485网络设计
机柜数量较多时应按照冷通道或机柜列分段设计RS485网络，并合理设置智能采集主机，避免单条总线距离过长、节点过多造成故障影响范围扩大。
8. 网络接入
数据中心正式环境监测宜采用独立管理网络或建设单位批准的以太网进行数据传输。4G通信是否使用，应经过数据中心IT和网络安全管理部门确认。
9. 系统调试
项目上线前应进行传感器比对、通信测试、本地存储测试、网络中断测试、报警测试及多个机柜数据一致性检查。可进一步通过调整服务器负载或制冷运行状态验证热点报警逻辑。
10. 环境基线建立
系统正式运行后，应覆盖昼夜、低负载、高负载及典型制冷运行状态建立各冷通道和机柜环境基线。未来IT扩容以后，可用新数据与原基线比较制冷系统余量变化。
十五、运维服务保障
温湿度传感器应根据数据中心运维和计量管理要求制定周期校准或现场比对制度。机柜进风温度是服务器热环境的重要参数，关键测点长期漂移可能直接影响制冷管理决策，因此应建立明确的设备编号和校准档案。
S-CJ711智能主机应定期检查供电、RS485通信、本地Flash以及以太网或4G状态。平台应明确区分真实机柜高温、传感器故障和通信中断，不能因为设备离线直接判断服务器环境异常。
机柜新增服务器、GPU扩容、服务器上下架、通道封闭方式改变、精密空调调整或架空地板风口重新布置以后，应重新评价原监测点是否仍具有代表性。
建议定期形成数据中心温湿度环境运行报告，对最高机柜进风温度、热点持续时间、冷通道温差、湿度、露点、环境报警及传感器离线进行统计，并与IT功率和制冷设备运行情况联合回顾。
十六、项目优势与方案价值
本方案不是普通机房墙面温湿度计联网，而是按照服务器实际散热和数据中心空气组织进行设计，把监测重点从“房间平均环境”转移到“服务器真正的进风条件”，更加符合现代数据中心热管理逻辑。
通过冷通道和重点机柜多点监测，可以发现机房平均温度无法识别的机柜顶部热点、热风回流和局部冷量不足；通过露点分析，可以将单纯相对湿度管理升级为空气含湿量和凝露风险管理；通过温度变化速率，又能够在最终高温报警以前识别正在发展的制冷故障。
S-GBTH和S-CJ711可构成机房及冷通道环境综合在线监测基础。机柜内部空间较小时，还可以接入紧凑型机柜温湿度探头，形成“统一采集主机＋不同形式环境探头”的模块化监测架构，而不是为了推广单一传感器强行适配所有安装位置。
进一步与PDU、精密空调、冷冻水、服务器BMC及DCIM平台融合后，可以形成“IT负载—机柜进风环境—服务器排热—制冷系统—热点报警—运维处置”的数据中心热环境综合在线管理体系。
十七、应用场景
数据中心温湿度在线监测：用于大型数据中心主机房、模块化数据中心及云计算数据中心环境连续监控。
服务器机柜温度监测：用于服务器机柜进风侧温度和热点综合在线监测。
冷通道温湿度监测：用于封闭冷通道及开放冷通道服务器进风环境监控。
高密度GPU机柜温度监测：用于AI计算、GPU集群及高性能计算机柜热点预警。
机柜上中下温度监测：用于识别服务器机柜垂直温度梯度及顶部热风回流。
精密空调机房环境监测：用于精密空调送回风与服务器进风环境联合分析。
边缘数据中心环境监测：用于无人值守边缘机房、小型服务器机房及远程通信站点。
云计算机房温湿度监控：用于云服务器、存储及网络设备机柜集中环境管理。
液冷数据中心空气环境监测：用于液冷机柜周边空气环境及凝露风险辅助监测，并与液冷系统专业参数联合管理。
数据中心DCIM环境监测：用于服务器机柜温湿度、PDU功率和制冷系统数据融合。
十八、效益分析
服务器机柜采用连续温湿度监测后，可以从机房级监控进一步下沉至设备实际进风环境，及时发现单个高密度机柜、冷通道末端及机柜顶部的局部热点，降低平均温度正常但局部服务器过热的风险。
通过多点数据分析，可以判断热点属于IT负载过高、冷空气不足、热风回流还是公共制冷系统异常，使运维人员更加准确地采取机柜盲板调整、气流优化、负载迁移或空调维护等措施。
长期温度数据还能够支持节能运行。在保证服务器设备安全运行和适当工程裕量的前提下，可逐步避免机房长期过度制冷，提高精密空调和冷冻水系统运行效率，并为数据中心PUE优化提供环境侧基础数据。
当服务器发生高温、宕机或风扇异常时，可以调取故障前后的机柜进风和周围环境历史。如果环境始终稳定，则可以缩小故障调查范围；如果多个机柜同步升温，则可以快速定位制冷或公共基础设施问题。
进一步与DCIM和IT功率数据融合以后，环境监测系统可以从简单高温报警升级为机柜容量规划和制冷能力评估工具，为新增GPU、高性能计算设备和服务器扩容提供实际运行数据依据。
十九、标准规范与政策依据
数据中心服务器机柜温湿度监测应依据数据中心设计等级、IT设备技术要求、制冷系统形式及运维要求实施。主要可参考以下标准：
- GB 50174-2017《数据中心设计规范》。
- GB 50462-2015《数据中心基础设施施工及验收规范》。
- GB/T 2887-2011《计算机场地通用规范》。
- GB/T 9361-2011《计算机场地安全要求》。
- GB/T 34982-2017《云计算数据中心基本要求》及后续现行版本。
- GB/T 28827.4-2019《信息技术服务 运行维护 第4部分：数据中心服务要求》。
- GB 40879-2021《数据中心能效限定值及能效等级》。
- 服务器、存储、交换机、GPU及其他IT设备制造商规定的运行环境技术条件。
- 精密空调、列间空调、冷水机及液冷系统制造商技术资料。
- 建设单位数据中心运行维护、动力环境监控、网络安全及应急管理制度。
1. 服务器运行环境参数
GB 50174-2017对于电子信息设备运行环境，规定冷通道或机柜进风区域温度为18～27℃；露点温度宜为5.5～15℃，同时相对湿度不宜大于60%，并要求不得结露。
上述参数说明数据中心环境评价的重点位置是冷通道或机柜进风区域，而不是简单采用机房中央平均温度或精密空调回风温度。
2. 服务器厂家要求优先原则
GB 50174同时强调电子信息设备对环境温度、露点和相对湿度具有明确厂家要求时，应依据电子信息设备生产企业规定确定设计环境。因此，18～27℃等数据中心标准参数不能替代具体服务器厂商更加严格的技术要求。
3. 温湿度报警值与标准允许范围的区别
标准规定的环境范围并不意味着运维平台必须把最终边界直接作为第一道报警阈值。实际数据中心通常应结合服务器类别、制冷冗余、故障响应时间及运营要求设置适当趋势预警和运行裕量。
例如运维人员可以在环境距离最终上限仍有安全裕量时提前收到预警，但具体预警值应由项目设计和运行管理制度确定，而不是在通用方案中统一规定。
4. 数据中心运维
GB/T 28827.4-2019适用于数据中心运行维护服务管理，可与数据中心环境监控、故障响应和运维管理制度共同使用。温湿度系统的价值不仅在于采集传感器数据，更在于形成异常发现、处置、恢复和记录闭环。
5. 数据中心节能
数据中心环境运行还应兼顾可靠性和能源效率。降低服务器进风温度并不是无限制提高可靠性的方式，过度制冷会直接增加空调系统能耗。合理策略应是在满足IT设备安全运行要求并保留必要裕量的条件下优化环境参数和空气组织。
二十、成功案例
以下为典型应用案例（示例），用于说明数据中心服务器机柜温湿度监测的工程应用逻辑。如没有对应真实客户业绩，对外发布时应保留“典型应用案例（示例）”说明。
案例一：机房平均温度正常但GPU机柜顶部过热
某数据中心机房中央温度长期保持正常，但一组新增GPU服务器偶尔出现设备内部高温告警。
在GPU机柜进风侧增加上、中、下温度测点后发现，机柜底部和中部环境正常，而顶部进风温度明显偏高。进一步检查确认高温服务器排出的热空气通过机柜顶部重新进入冷通道。
完成顶部封堵和通道气流调整以后，机柜垂直温差明显下降。
该案例说明一个机房温度正常并不能证明每台服务器均处于正常进风环境。
案例二：冷通道末端持续高温来自送风不均
某架空地板数据中心一个冷通道末端机柜长期比首端高温，而精密空调回风温度和总制冷量均无明显异常。
通过沿冷通道布置多个温度测点确认，温度从通道首端到末端呈明显梯度。
现场检查发现地板送风分配和开孔布局不合理。重新进行气流平衡以后，冷通道不同机柜之间温差明显缩小。
该案例说明局部风量不足不能简单通过降低整个机房空调设定温度解决。
案例三：精密空调故障通过温升速率提前发现
某无人值守数据中心一台精密空调突然停止运行。由于机房存在热惯性，服务器进风温度没有立即超过正式高温报警值。
环境平台检测到多个相关冷通道测点温度持续快速上升，根据温度变化速率提前产生趋势预警。
值班人员及时检查并投入备用制冷设备，使服务器进风环境在达到最终温度边界以前得到控制。
该案例体现了趋势监测相比单纯固定阈值报警的价值。
案例四：单个机柜高温并非精密空调制冷不足
某核心服务器机柜进风顶部持续偏高，而相邻机柜和整个冷通道温度稳定。
现场调查发现该机柜部分U位未安装盲板，服务器排出的热空气从空闲空间重新流向前部。
安装盲板并整理线缆孔洞以后，机柜进风温度恢复。
该案例说明数据中心温度异常应根据空间范围定位原因，而不是出现高温后直接提高精密空调制冷量。
案例五：高湿季节通过露点判断冷表面凝露风险
某采用冷冻水系统的数据中心在高湿季节出现空气含湿量上升。机房相对湿度尚未达到传统高湿报警值，但部分低温管路表面与空气露点之间的安全余量正在缩小。
系统通过温湿度计算露点，并结合重点低温表面温度进行趋势监测，提前提示运维人员检查除湿、新风和管路保温状态。
该案例说明数据中心湿度管理不应只采用相对湿度一个指标。
案例六：IT扩容后利用环境数据判断制冷余量
某数据中心逐步增加服务器数量后，总IT功率持续增长。虽然精密空调尚未产生故障报警，但环境平台显示多个高负载机柜的进风温度中心值逐月上移，热点持续时间也逐渐增加。
通过机柜PDU功率、进风环境和空调运行数据联合分析，运维团队确认现有制冷系统运行裕量正在减小，并在下一阶段GPU设备扩容以前完成气流及冷量优化。
该案例说明机柜温湿度监测不仅服务故障报警，还可以成为数据中心容量规划和制冷扩容的重要运行数据来源。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB 50174-2017《数据中心设计规范》。
- GB 50462-2015《数据中心基础设施施工及验收规范》。
- GB/T 2887-2011《计算机场地通用规范》。
- GB/T 9361-2011《计算机场地安全要求》。
- GB/T 34982-2017《云计算数据中心基本要求》。
- GB/T 28827.4-2019《信息技术服务 运行维护 第4部分：数据中心服务要求》。
- GB 40879-2021《数据中心能效限定值及能效等级》。
- 服务器、GPU、存储及网络设备制造商运行环境技术文件。
- 精密空调、列间空调、冷冻水及液冷设备制造商技术文件。
- 建设单位数据中心DCIM、动力环境监控、运维管理及应急响应制度。
本方案适用于大型数据中心、云计算数据中心、互联网数据中心、企业数据中心、金融数据中心、政务数据中心、AI算力中心、GPU服务器机房、边缘数据中心、模块化数据中心、服务器机柜、封闭冷通道以及其他需要服务器进风温湿度24小时在线监测的电子信息机房。
数据中心服务器机柜温湿度监测真正需要解决的，不只是知道“机房现在多少度、多少湿度”，而是持续掌握服务器真正吸入空气的位置是否处于适宜环境，及时发现冷通道不均、机柜顶部热点、热风回流、制冷异常和凝露风险。

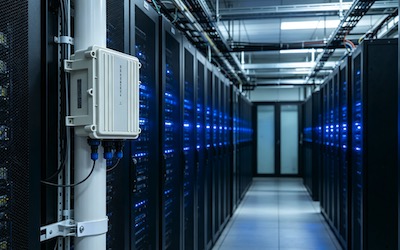

S-GBTH温湿度传感器可以承担机房和冷通道环境感知，S-CJ711智能主机承担多个环境测点自动采集、本地存储以及以太网或4G通信；对于高密度服务器机柜，可根据安装空间接入更加紧凑的机柜型温湿度探头。进一步与机柜PDU、服务器BMC、精密空调、冷冻水及DCIM平台融合后，可形成“IT负载—服务器进风—机柜排热—制冷系统—环境异常—运维处置”的数据中心热环境综合在线监测体系。
