一、项目背景与行业痛点
通信基站及传输机房承担移动通信、承载传输、接入汇聚、交换、时钟同步、电源转换及网络业务连续运行等重要功能，典型机房内部可能布置传输设备、PTN/IPRAN设备、OTN设备、交换设备、BBU或相关基带设备、ODF/DDF、直流配电、电源设备、蓄电池以及空调和动力环境监控设施。大量通信设备长期连续运行并持续产生热量，因此温度、相对湿度以及局部热环境属于保障通信设备稳定运行的重要基础条件。与大型数据中心相比，通信基站传输机房通常具有面积较小、设备密度差异大、无人值守比例高、站点分布分散以及远程维护距离长等特点。部分基站设置在楼顶、山区、道路沿线、工业园区或偏远区域，室外高温、太阳辐射、严寒、梅雨、台风、停电及空调故障均可能迅速改变机房内部环境。尤其在夏季高温期间，一旦空调停止制冷，面积较小且设备持续发热的机房可能在较短时间内出现明显温升。
通信传输设备通常布置于多个机柜或机架内部，机房中央空气温度正常并不意味着所有设备的实际进风环境均正常。空调送风口附近可能温度较低，而远端传输机柜、机柜顶部、设备密集区域或存在热风回流的位置温度明显偏高。因此，通信机房温湿度监测不宜只在墙面设置一个温湿度计，而应结合通信设备布局、空调送回风、机柜进风方式和历史热点进行代表性布点。湿度管理同样具有工程意义。环境长期偏湿可能增加设备金属部件、连接器、端子及机柜内部凝露和腐蚀风险；环境过于干燥则可能增加静电风险。尤其在冬季低温设备进入温暖潮湿机房、空调局部冷表面、冷风直吹或建筑围护结构保温不足的情况下，即使相对湿度尚未达到传统高湿报警值，也可能出现局部表面接近露点的情况。传输机房通常还配置开关电源和后备电池。机房空气温度可以反映电池所处环境，但不能直接代表蓄电池内部温度或锂电池单体温度。铅酸蓄电池的寿命、浮充性能与长期环境温度密切相关，而采用锂电池时还应依赖电池BMS监测单体温度、电压、SOC及异常状态。因此，环境温湿度综合在线监测应与通信电源和电池监控相互配合，而不能相互替代。
本项目建设通信基站传输机房温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G或以太网通信及远程数据平台，对机房环境、重点传输机柜周边及其他代表性位置实施24小时连续监测，实现自动采集、本地存储、异常报警、环境趋势分析和历史数据追溯，并可进一步接入空调、门禁、水浸、烟感、电源和电池等动力环境数据。
系统总体技术逻辑为：
通信设备环境要求 → 机房及机柜热源分析 → 温湿度代表性布点 → 智能主机连续采集 → 本地数据存储 → 4G/以太网传输 → 动力环境监控平台 → 温升及湿度趋势分析 → 空调故障预警 → 运维人员处置 → 环境恢复确认 → 站点运行记录归档。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在通信基站及传输机房建立连续、自动、可远程管理的温湿度监测体系，将传统现场温湿度表和周期性人工巡检升级为无人值守在线监测，使运维中心能够实时掌握不同站点的环境状态。
系统应覆盖通信设备所在主要环境空间，并根据机房面积、设备功率、机柜布局和空调方式设置一个或多个监测点。对于设备密集、热负荷较高或历史存在高温问题的站点，可增加重点机柜进风区域和机柜顶部温度监测。
系统应具备实时温湿度、本地数据存储、4G或以太网传输、历史趋势、异常持续时间、变化速率、设备通信状态及远程报警功能，并能够根据项目需要与通信局站动力环境集中监控系统进行集成。
2. 监测目标
主要监测通信设备运行区域空气温度和相对湿度，并进一步分析站内最高温度、最低温度、不同测点空间温差、温升速率、高温持续时间、湿度异常持续时间和空调恢复后的环境恢复时间。
对于远程无人值守站点，系统应能够在机房环境真正达到严重高温以前，根据连续温升趋势提前发现空调停机、制冷能力下降或异常热负荷，为运维人员预留故障处理时间。
最终应能够明确回答：哪个通信站点正在升温、异常发生在哪个区域、是否属于局部机柜热点还是整个机房同步升温、空调运行是否正常、异常持续多久，以及现场处理完成以后环境是否已经恢复稳定。
三、需求分析
1. 通信机房监测重点应是设备实际运行环境
通信设备最终关心的是进入设备内部的空气条件。因此环境传感器应布置在能够代表通信设备实际运行空间的位置，而不能单纯为了施工方便设置在机房门边、墙角或空调出风口。
对于采用机柜前进风、后排风的传输设备，可优先监测机柜进风区域；对于气流组织不明确或多种设备混装的通信机房，则应通过现场热环境调查确定具有代表性的测点。
2. 空调回风温度不能完全代表通信设备环境
空调回风温度反映的是多个区域空气混合后的状态，可以用于空调控制，但可能掩盖某个远端机柜或设备顶部的高温。因此重要基站宜设置相对独立的环境监测传感器。
3. 小型基站需要重点考虑空调故障后的快速温升
通信基站机房体积通常小于大型数据中心，但通信设备连续产生热量。空调故障后，机房空气热容量和围护结构能够提供的缓冲有限，因此环境温度可能持续快速上升。
远程监测不仅应设置固定高温阈值，还应分析温度变化速率，使正在发展的制冷故障能够更早被发现。
4. 机柜顶部可能形成局部热点
设备密集机柜、高功率传输设备或气流组织较差的机房，机柜顶部可能比下部明显偏热。如果仅在机房低位设置一个温度探头，可能遗漏真实热点。
因此对于重点通信设备，可根据风险增加机柜上部或进风侧监测点，并比较不同高度温度差。
5. 通信电源和电池区域应区别管理
开关电源设备、电池和通信传输设备可能位于同一个机房，也可能分别设置。电池对长期环境温度具有自身要求，应按照电池制造商、通信电源设计及维护要求确定监测参数。
机房温度只能反映电池周围空气环境，不能替代蓄电池单体温度或锂电池BMS温度监测。
6. 室外气候对基站环境影响明显
楼顶基站、彩钢板机房、轻型机房及室外一体化站点容易受到太阳辐射和室外温度影响。可根据项目需要增加室外温湿度测点，通过室内外温差判断空调、通风或自然冷却运行效果。
7. 温湿度只是动力环境监控的一部分
完整通信基站动力环境监控通常还包括交流供电、直流电源、电池、空调、烟感、水浸、门禁和其他安全参数。温湿度在线监测是其中的重要环境子系统，但不能替代电源、消防、防雷及安全监控。
四、总体解决方案
通信基站传输机房温湿度综合在线监测采用“机房环境感知＋重点机柜温度监测＋现场智能采集＋本地数据存储＋4G/以太网通信＋远程动力环境平台”的总体技术架构。
一般通信机房采用S-GBTH温湿度传感器监测主要通信设备所在区域。传感器通过RS485或4～20mA接入S-CJ711智能主机，由智能主机完成自动数据采集、本地存储及网络通信。
对于面积较大、设备功率较高或者存在多个传输机柜的机房，可分别在设备进风区域、空调远端和历史热点区域设置多个环境测点；对于高功率重点机柜，可增加上部温度或紧凑型机柜温湿度探头。
平台建议按照：
省/区域 → 地市 → 机房/基站 → 设备区域 → 机柜 → 环境监测点
建立数据层级。
如果项目已经建设通信动力环境集中监控系统，可进一步形成：
温湿度＋空调状态＋交流电源＋直流电源＋电池状态＋门禁＋烟感＋水浸
的统一站点监控体系。
总体数据链为：
S-GBTH温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地Flash → 4G/以太网 → 远程监控平台 → 环境趋势分析 → 空调及站点异常预警 → 运维派单 → 现场处置 → 环境恢复确认。
五、系统架构设计
系统由环境感知层、现场采集层、边缘数据层、通信网络层、监控平台层和运维应用层组成。环境感知层负责站内温湿度和可选机柜温度、室外环境参数测量；现场采集层负责不同环境传感器集中接入；边缘层为远程网络故障期间继续采集和保存数据提供基础。
通信层可采用以太网或4G。具备通信局站管理网络的项目可按照运营商网络架构使用以太网；独立基站、分散机房及既有站点改造可以根据网络和信息安全要求选择4G通信。
平台层负责站点地图、实时数据、历史趋势、异常报警、设备状态和统计报表。进一步与动力环境系统对接以后，可以将机房温度变化与空调开停、电源中断和站点负载变化放在同一时间轴分析。
六、监测内容与监测方法
1. 通信传输设备区域
在PTN、IPRAN、OTN、交换、基带及其他通信设备所在区域设置温湿度监测点。传感器应尽量靠近设备实际吸风空间，但不能阻挡设备正常进风和维护操作。
2. 空调远端区域
对于较长或较大的机房，远离空调送风的位置通常更容易成为不利环境区域，可以将其作为重点监测点，以验证空调冷量是否真正到达设备区域。
3. 重点机柜顶部
通信设备较密集或曾发生局部高温的机柜，可增加顶部环境监测。如果顶部温度长期明显高于下部，应检查热风滞留、设备排列及机房空气循环。
4. 空调送回风区域
可根据项目需要采集空调送风和回风温度，用于评价空调运行状态及空气温升。但此类参数属于空调系统诊断数据，不能代替设备运行区域的独立环境测点。
5. 开关电源区域
开关电源持续运行并产生热量，可监测电源设备周围环境温度，同时结合整流模块负载及设备自身告警进行分析。
6. 蓄电池区域
通信后备电池所在区域宜独立关注环境温度。对于铅酸蓄电池，应根据电池和通信电源技术要求控制长期环境；对于锂电池，应同时读取BMS内部温度及其他运行数据。
7. 室外环境
对于楼顶、山区及室外温度影响明显的基站，可选配室外温湿度监测，分析高温、低温和季节变化对机房内部环境及制冷负荷的影响。
8. 室外一体化机柜
如果通信设备安装于室外一体化机柜，应根据机柜结构、热交换器、空调或风冷系统分别设置内部环境测点。内部空气温度正常不能替代通信设备本体温度告警。
七、技术原理与算法模型
1. 多点环境极值
设第i个通信机房温度测点为Ti(t)，相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
对于通信设备安全管理，应重点关注Tmax及其所在位置，而不只是机房平均温度。
2. 机房空间温差
定义：
ΔTspace = Tmax - Tmin
当机房平均温度正常但ΔTspace长期增加时，说明空调气流组织、设备发热或空间热环境可能正在恶化。
3. 温度变化速率
定义机房温升速率：
VT = [T(t2)-T(t1)]/(t2-t1)
空调停机以后，温度通常不会瞬间达到最终高温限值，而是经历持续上升过程。因此VT可用于无人值守通信机房的早期空调故障识别。
4. 高温持续时间
当温度超过项目批准的环境控制值后，系统累计：
Thigh = ΣΔt高温
通信设备经历短时温度波动和长时间高温具有不同运维意义，因此平台应同时记录最高温度和持续时间。
5. 环境安全余量
若设备厂家规定推荐最高运行环境温度为Tlimit，可定义：
Hthermal = Tlimit - Tactual
Hthermal越小，说明设备运行温度距离环境上限越近。正式Tlimit必须来自具体设备技术条件，不能由环境监测系统厂家统一设定。
6. 空调故障识别
如果空调状态由“运行”转为“故障或停止”，同时多个环境测点同步出现VT持续为正，可以形成：
空调异常＋多点同步温升 → 高可信环境故障事件
相比单独依靠空调干接点或单个温度传感器，该方式更有利于识别真实制冷故障。
7. 空调恢复时间
完成空调维修或备用空调投入以后，可以计算：
Trecovery = tstable - trestart
长期比较同一站点环境恢复时间，有助于发现空调制冷能力、过滤器、冷凝器及设备热负荷变化。
8. 露点温度
空气露点可通过温度和相对湿度采用Magnus类关系进行估算：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
露点可以用于评价空气实际含湿状态和冷表面凝露风险。
9. 凝露安全余量
如果重点冷表面温度为Ts，则可定义：
ΔTdew = Ts - Tdew
当ΔTdew持续减小时，表明该表面逐渐接近凝露条件。实际项目可依据测量误差及运维风险设置提前预警裕量。
10. 室内外热环境分析
配置室外温度To后，可计算：
ΔTout-in = Tin - To
结合空调和通风状态，可以评价自然冷却、智能通风或空调运行效果。该算法主要用于环境和能效分析，不能单独判断通信设备是否安全。
八、系统功能设计
系统应具备通信基站和传输机房温湿度实时显示、历史自动记录、多点曲线比较、最高温度排名、空间温差、温升速率、高温持续时间、湿度异常及设备在线状态管理功能。
对于数量较多的基站，平台应支持按照省、市、区域或维护单位查看站点环境状态，并形成高温站点排行榜，使运维中心快速识别当前最需要处理的站点。
报警宜采用“趋势预警＋正式超限＋持续高温＋设备离线”的分级方式。温度快速上升但尚未达到最终运行限值时提前通知；达到项目批准的控制值后进入正式报警；长时间无法恢复时进一步提升事件等级。
平台还可显示温湿度、空调和电源事件之间的时间关系。例如市电中断以后空调停止运行，随后机房温度上升，可以形成完整事件链，而不是将多个孤立报警分别处理。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于通信基站、传输机房、开关电源区域及其他一般室内环境的温度和相对湿度连续监测。新建项目可优先采用RS485方式进行多点组网。
2. S-CJ711智能主机
负责温湿度传感器和其他兼容环境设备集中采集、本地存储以及4G或以太网通信。
3. 紧凑型机柜温度或温湿度探头
对于传输机柜内部或机柜前部空间有限的项目，可根据实际安装条件配置更小型探头，并接入统一智能主机。
4. 空调状态接口
可采集空调运行、故障、压缩机、风机或项目允许获取的其他状态，与机房温度趋势联合分析。
5. 门磁传感器
用于记录基站门开启和关闭事件。长时间开门可能造成室外热湿空气进入，也可以用于识别现场维护活动。
6. 水浸传感器
用于空调排水、墙体渗水及设备间进水风险监测。水浸属于独立环境安全参数，不能由高湿报警替代。
7. 烟感及消防接口
可根据项目接入烟感或消防状态，但消防探测和消防系统必须按照消防设计独立建设，物联网平台只负责数据接入和辅助监视。
8. 电源及电池数据接口
可根据通信局站接口条件读取开关电源、电池电压、电流、SOC、BMS温度及其他参数，与环境状态形成统一站点视图。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据产品选型确定。
输出方式：RS485、4～20mA等形式可选。
通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于环境传感器，另一路可用于项目扩展。
通信方式：支持4G无线通信及以太网传输。
协议：标准MODBUS及项目支持的通信协议。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 基站机房应用边界
S-GBTH用于机房空气温湿度监测，其数据不能替代通信设备内部CPU、光模块、电源模块或电池单体温度。设备内部热状态仍应以通信设备网管、BMC、电源监控或电池BMS数据为准。
4. 本地存储边界
S-CJ711的8Mbit Flash可为远程通信异常期间数据存储提供基础，但实际可保存时间取决于接入点数量、采样周期和数据格式，应在项目设计阶段进行容量核算和断网验证，不宜统一承诺固定天数。
5. 通信方式应用原则
S-CJ711支持4G和以太网传输。实际项目应按照运营商网络结构、信息安全及动力环境监控系统要求选择通信方式。对于已有专用管理网络的通信局站，宜优先按照现有网络规范进行接入。
十一、软件平台与数据展示
监测平台按照区域、地市、通信局站、机房和监测点进行层级管理，可在首页集中显示在线站点数量、温湿度异常站点、设备离线站点和当前严重报警。
站点详情页面可同时展示实时温度、相对湿度、最高温度位置、空调状态、门禁及其他动力环境参数，使运维人员能够在远程条件下快速判断故障性质。
对于多点温度监测站点，平台可显示不同位置曲线并自动计算空间温差。如果某个机柜顶部温度明显高于房间其他区域，可以快速定位为局部热环境问题，而不是简单判断整个空调系统故障。
历史数据可按照分钟、小时、日、月和自定义时间范围查询，并保存报警开始、最高值、持续时间、确认和恢复全过程，为故障分析及通信运维报告提供依据。
十二、数据分析与智能应用
1. 空调故障早期识别
系统长期建立每个通信站点正常温度运行基线。当空调停机后多个测点同步出现持续温升，即使尚未达到最终高温限值，也可以根据温升速率提前形成预警，为无人值守站点争取运维时间。
2. 局部热点分析
如果整个机房环境稳定而某个机柜附近温度持续偏高，应优先检查该机柜设备功率、设备进排风、相邻机柜热风及空气循环，而不是直接降低整个机房空调设定温度。
3. 空调能力衰减分析
同一站点在相似室外温度和设备负载下，如果机房环境恢复时间逐渐延长，可以进一步检查空调滤网、冷凝器、制冷剂、压缩机及风机运行状态。
4. 室内外环境关联
配置室外环境监测以后，可分析高温天气与机房内部温升、空调运行时间的关系，为楼顶基站和轻型机房夏季制冷能力评价提供基础数据。
5. 环境与电源故障关联
市电停电后，通信设备通常仍由蓄电池或备用电源继续运行，但空调系统可能停止或进入不同运行状态。将交流供电状态和温度曲线联合分析，可以判断一次电源故障对机房热环境造成的实际影响。
6. 电池环境趋势分析
长期统计电池区域环境温度，可用于判断电池长期处于偏高温度的时间比例。电池寿命评价仍需结合具体电池类型、厂家曲线、充放电数据和BMS或电池监控数据。
7. 站点能效辅助分析
通信机房并非温度越低越安全。长期过度制冷会增加空调能耗。将机房温度、室外温度、设备负载和空调运行状态结合，可以在满足通信设备运行要求的前提下优化环境控制策略。
十三、预警机制与决策支撑
1. 通信设备要求优先
机房正式温湿度控制参数应首先满足通信设备、电源及电池制造商规定的环境条件，并根据通信局站类型按照现行通信行业标准确定，不能为所有基站统一设置完全相同的报警值。
2. 温度趋势预警
温度仍处于允许范围但持续快速升高时，应形成早期趋势报警。对于无人值守站点，该类预警往往比最终高温超限报警更具有实际运维价值。
3. 正式高温报警
环境超过项目批准的温度运行范围并达到相应时间判据后，应产生正式报警，并记录最高值和持续时间。
4. 高湿和低湿报警
湿度报警应按照机房类型和设备要求确定，同时可结合露点进行凝露风险判断，避免只使用一个固定相对湿度值判断全部湿度风险。
5. 多点联合判断
单个机柜区域高温优先检查局部设备和气流；整个机房多个监测点同步升温则优先检查空调、电源及公共制冷条件；只有一个传感器发生突变时，应首先进行仪表有效性确认。
6. 告警升级机制
通信基站可根据运行重要程度建立：
环境趋势预警 → 一般环境报警 → 严重高温报警 → 空调故障关联报警 → 站点应急处置
的分级机制。
具体报警等级和派单时间应按照运营商维护制度确定。
7. 推荐处置流程
温度趋势异常 → 验证传感器 → 比较多个测点 → 查询空调状态 → 查询市电和直流电源 → 检查是否存在开门或维护事件 → 判断局部或整体高温 → 远程重启或切换空调（仅在项目系统允许且符合运维规程时） → 安排现场维护 → 确认环境恢复 → 保存报警及处置记录。
十四、项目实施方案
1. 站点调查
项目实施前应收集通信机房平面、机柜布置、传输设备数量、设备功率、开关电源、电池、空调系统及现有动力环境监控资料，确定每个站点温湿度监测的实际用途。
2. 站点分类
应按照核心通信局房、汇聚传输机房、普通基站、边缘机房、室外一体化机柜等不同类型分别设计。不同局站不能机械使用完全一致的监测点数量和安装方式。
3. 热环境调查
长期测点确定前，可在典型设备负载条件下检查空调送风、设备进排风、机柜顶部和远端区域温度，识别实际热点。
4. 温湿度传感器布置
传感器应安装在设备实际运行区域，避开空调出风直接吹扫、机柜热排风、电源整流模块排热、太阳直射墙体及门边等不能代表整体环境的位置。
5. 小型基站布点
设备数量较少且空间较小的基站可以设置一个主要温湿度监测点，但应保证其位置具有代表性。存在明显热源分区、多个机柜或历史热点时，应增加测点，而不能为了降低设备数量牺牲监测有效性。
6. 大型传输机房布点
大型汇聚和传输机房宜按照机柜列、设备区域和空调分区设置多个监测点，并重点关注空调远端、设备密集区和机柜顶部。
7. 通信线路施工
RS485通信线路应做好设备地址、屏蔽、线路标识和强弱电分离。基站防雷环境复杂时，应同时按照通信局站防雷和接地要求做好电源、通信接口及线路防护。
8. 网络接入
接入运营商已有动力环境监控网络时，应按照现有协议、IP及信息安全体系实施。独立物联网项目可采用4G或以太网，但正式接入方式必须经过建设单位网络和安全管理确认。
9. 系统调试
安装后应开展温湿度现场比对、通信测试、本地存储、网络断开、报警测试，并可通过短时间调整空调运行状态验证温升趋势和报警逻辑，但不得影响通信业务及设备安全。
10. 项目验收
验收资料宜包括站点清单、设备编号、测点位置、通信拓扑、传感器校准或比对资料、历史数据、本地存储、报警和平台接口测试记录。
十五、运维服务保障
通信基站温湿度传感器应纳入环境监控设备维护体系，根据设备稳定性和项目要求制定周期校准或现场比对计划。核心机房和高重要性站点可采用更严格的计量管理。
传感器应定期检查积尘、蜘蛛网、冷凝水及其他污染物，尤其是长期无人值守的基站。百叶结构被灰尘堵塞后可能造成环境响应变慢，影响高温故障识别。
S-CJ711智能主机应定期检查电源、RS485、本地Flash以及4G或以太网状态。平台必须区分环境超限、传感器离线和通信网络故障。
通信设备扩容、5G设备增加、机柜重新排列、空调更换或电池系统改造以后，应重新评价原有测点是否仍能够代表实际设备运行环境。
建议定期形成通信局站环境运行分析，对高温站点、温升速度、空调恢复时间、湿度异常、设备离线及重复故障进行统计，为预防性维护和空调更新提供依据。
十六、项目优势与方案价值
本方案按照通信基站无人值守、分布分散、机房空间较小以及空调故障后温升较快的实际运行特点进行设计，不是简单将普通机房温湿度仪表联网。
通过多点监测和温升速率分析，可以在最终高温报警以前识别正在发展的空调故障；通过空间温差可以发现局部机柜热点；通过露点分析可以进一步评价机房高湿和凝露风险。
S-GBTH与S-CJ711可以构成普通通信基站和传输机房的温湿度综合在线监测基础。对于需要直接监测机柜进风的小空间项目，可以接入紧凑型温湿度探头，使统一采集平台适配不同通信站点。
进一步接入空调、开关电源、电池、门禁、水浸和烟感以后，可以形成“通信设备—机房环境—空调—电源—电池—安全状态—告警事件—运维处置”的通信局站动力环境综合在线监控体系。
十七、应用场景
通信基站温湿度在线监测：用于移动通信基站、5G基站及无人值守站点环境综合在线管理。
传输机房温湿度监测：用于PTN、IPRAN、OTN及通信汇聚传输设备运行环境。
通信局站动力环境监控：用于温湿度与电源、空调、电池、门禁、水浸等数据集中监测。
5G基站机房温湿度监测：用于5G基站基带、电源和传输设备室内运行环境。
通信机柜温度监测：用于重点设备机柜进风区、顶部热点及高功率通信机柜温度监控。
通信蓄电池室环境监测：用于铅酸或锂电池后备电源所在环境的温湿度连续记录，并结合相应电池监控系统使用。
无人值守通信机房监测：用于山区、楼顶、道路沿线及偏远地区基站远程环境报警。
室外通信一体化机柜监测：用于室外通信柜内部温湿度、空调或热交换环境综合在线监测。
通信汇聚机房环境监测：用于多机柜、高设备密度传输和汇聚通信机房环境管理。
通信站点4G环境远程监控：用于不便接入现有有线管理网络的独立基站环境数据远程传输。
十八、效益分析
通过24小时连续温湿度监测，可明显减少无人值守基站依赖人工巡检产生的时间盲区，使夜间、节假日和偏远区域空调故障能够及时被发现。
温升速率分析可以从传统“温度已经很高才报警”转向“温度正在异常上升就预警”，为远距离维护站点增加故障响应时间，降低通信设备长时间处于高温环境的风险。
多点环境监测能够识别机房中央温度正常但部分传输机柜局部过热的问题，帮助运维人员针对设备布置和气流进行处理，而不是简单降低整个机房空调温度。
长期环境数据还可以辅助评价空调运行能力。对于重复出现高温或环境恢复越来越慢的站点，可提前安排空调维护、容量升级或站房热环境改造。
在能效方面，综合在线监测使通信机房无需为了避免少数热点而长期采用过度低温运行。通过改善气流和合理控制空调，在满足设备环境要求的基础上可以辅助降低制冷能耗。
进一步与动力环境监控和运维工单系统结合，可形成环境报警、故障定位、现场派单、处理结果和环境恢复的数据闭环，提高通信基站维护效率。
十九、标准规范与政策依据
通信基站及传输机房环境监测应重点依据通信行业针对通信局站环境、动力环境集中监控、电源系统和能效管理的现行标准进行设计。主要可参考：
- YD/T 1821-2018《通信局（站）机房环境条件要求与检测方法》。
- YD/T 1363.1-2023《通信局（站）电源、空调及环境集中监控管理系统 第1部分：系统技术要求》。
- YD/T 1363.3-2023《通信局（站）电源、空调及环境集中监控管理系统 第3部分：前端智能设备协议》。
- YD/T 1363.4-2014《通信局（站）电源、空调及环境集中监控管理系统 第4部分：测试方法》。
- YD/T 1363.7-2024《通信局（站）电源、空调及环境集中监控管理系统 第7部分：监控单元协议（B接口）》。
- YD/T 1970.8-2020《通信局（站）电源系统维护技术要求 第8部分：动力环境监控系统》。
- YD/T 1051-2018《通信局（站）电源系统总技术要求》。
- YD/T 3032-2026《通信局（站）动力和环境能效要求和评测方法》。
- GB/Z 41299-2022《通信局（站）在用防雷系统的技术要求和检测方法》。
- YD/T 1429-2024《通信局（站）在用防雷系统技术要求和检测方法》。
- 通信设备、开关电源、空调和蓄电池制造商运行环境技术条件。
- 建设单位通信局站动力环境监控、维护管理及故障处理制度。
1. 通信局站环境条件
YD/T 1821-2018是通信基站和传输机房环境设计及检测的重要行业标准，适用于通信局（站）机房环境条件，并对机房进行分类，同时规定温度、相对湿度、洁净度、新风、静电、电磁环境、防雷接地、噪声、照明、安全和环境监控等要求。
该标准已经代替YD/T 1821-2008《通信中心机房环境条件要求》和YD/T 1712-2007《中小型电信机房环境要求》。因此新建网站方案、设计文件及招投标文件不应继续把2008版或YD/T 1712-2007写成现行主要依据。
2. 温湿度参数应按照机房类型确定
YD/T 1821-2018对通信局站环境进行了进一步分类，因此通信核心局房、普通通信机房、基站和通信机柜等不同应用不宜在通用方案中机械采用完全一致的温湿度参数。
正式工程应首先根据项目属于何种通信局站类别，再结合实际传输、电源和电池设备的厂家环境技术条件确定控制范围、报警值及运维裕量。
3. 动力环境集中监控
YD/T 1363.1-2023目前是通信局（站）电源、空调及环境集中监控管理系统的现行基础技术要求，并已替代YD/T 1363.1-2014。
因此，通信基站温湿度监测不宜作为完全孤立的环境系统理解。在运营商正式动力环境项目中，应考虑与电源、空调、门禁及其他前端智能设备的统一监控和接口体系。
4. 通信局站能效
YD/T 3032-2026已经实施并替代YD/T 3032-2016，其适用对象包括数据中心、通信机房和通信基站。通信机房环境管理除保证设备安全外，还应兼顾空调和动力系统能效。
因此，环境控制目标不应简单理解为“温度越低越好”，而应在满足通信设备运行条件和必要安全裕量的前提下，结合实际站点负荷、室外环境和制冷系统优化运行。
5. 防雷与接地
通信基站大量位于楼顶、铁塔及雷电暴露环境，环境监测设备的供电和通信线路同样应纳入通信局站防雷接地设计。IP防护等级、网络通信功能和温湿度测量精度均不能替代防雷和接地措施。
二十、成功案例
以下为典型应用案例（示例），用于说明通信基站传输机房温湿度在线监测系统的工程应用逻辑。如没有对应真实客户项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：空调停机后通过温升速率提前发现故障
某无人值守通信基站夜间空调发生故障。由于机房围护结构仍具有一定热容量，故障发生初期室内温度尚未达到高温正式报警限值。
环境平台发现多个测点持续同步升温，且温升速率明显高于该站正常运行基线，因此提前产生趋势预警。
运维人员在最终高温报警出现以前安排检修并恢复制冷，使通信设备未长时间处于高温环境。
该案例说明对偏远无人值守基站而言，温升趋势比单一固定阈值具有更高的故障预警价值。
案例二：机房中央温度正常但传输机柜顶部持续过热
某汇聚传输机房墙面温度长期正常，但部分传输设备偶尔产生内部高温告警。
增加多个环境监测点以后发现，异常主要集中在设备密集机柜顶部，而机房中部温度变化不明显。
现场进一步检查发现设备热风在机柜上部滞留，空气循环不合理。调整设备布置和气流以后，顶部温度明显下降。
该案例说明通信传输机房不能使用一个墙面温度点代表所有设备运行环境。
案例三：市电故障导致设备继续运行但机房温度上升
某基站发生市电中断，通信设备由后备电池继续供电，因此通信业务暂未中断，但原有空调停止运行。
动力环境平台显示市电告警以后机房温度持续升高，由此形成“市电中断—空调停止—机房温升”的完整故障链。
维护人员据此提高事件处理优先级，在电池仍具有后备能力期间恢复了站点供电和制冷。
该案例说明通信设备不断电并不代表站点环境仍然安全。
案例四：单个温度测点异常避免错误派单
某远程基站一个温度传感器突然显示持续高温，但同一站点其他测点、空调和设备内部告警均保持正常。
系统通过多点一致性分析判断该事件可能属于仪表异常。现场维护人员使用参考仪器检查后确认传感器发生漂移。
完成传感器维护以后数据恢复正常。
该案例说明多点监测不仅能够发现真实热点，也有助于减少单个传感器故障造成的误报警和无效派单。
案例五：空调仍能制冷但环境恢复时间持续增加
某通信基站每次维护开门以后环境温度都会短时间升高，长期趋势显示空调恢复至稳定环境所需时间逐月增加，但设备尚未产生正式空调故障。
维护人员进一步检查发现空调冷凝器积尘严重，实际制冷性能下降。
清洁维护后，环境恢复时间回到历史正常水平。
该案例说明长期环境趋势可以用于通信基站空调预防性维护，而不仅仅用于事故后报警。
案例六：站点扩容后原有空调能力出现不足趋势
某5G基站新增通信设备后，站内总热负荷上升。空调没有直接产生故障报警，但环境平台显示夏季高温期间机房温度中心值明显高于扩容前，并且高温持续时间逐渐增加。
通过扩容前后环境数据比较，建设单位确认原有空调运行裕量已经明显缩小，随后对制冷能力和气流组织进行升级。
该案例说明通信基站温湿度连续监测还可以为设备扩容后的制冷容量评价提供实际运行依据。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- YD/T 1821-2018《通信局（站）机房环境条件要求与检测方法》。
- YD/T 1363.1-2023《通信局（站）电源、空调及环境集中监控管理系统 第1部分：系统技术要求》。
- YD/T 1363.3-2023《通信局（站）电源、空调及环境集中监控管理系统 第3部分：前端智能设备协议》。
- YD/T 1363.4-2014《通信局（站）电源、空调及环境集中监控管理系统 第4部分：测试方法》。
- YD/T 1363.7-2024《通信局（站）电源、空调及环境集中监控管理系统 第7部分：监控单元协议（B接口）》。
- YD/T 1970.8-2020《通信局（站）电源系统维护技术要求 第8部分：动力环境监控系统》。
- YD/T 1051-2018《通信局（站）电源系统总技术要求》。
- YD/T 3032-2026《通信局（站）动力和环境能效要求和评测方法》。
- GB/Z 41299-2022《通信局（站）在用防雷系统的技术要求和检测方法》。
- YD/T 1429-2024《通信局（站）在用防雷系统技术要求和检测方法》。
- 通信传输、基带、电源、电池及空调设备制造商运行环境技术资料。
- 通信运营商动力环境监控、基站维护、告警管理及应急处置制度。
本方案适用于通信基站、5G基站、传输机房、汇聚机房、通信局站、无人值守通信机房、通信电源机房、蓄电池室、室外一体化通信机柜以及其他需要24小时温湿度综合在线监测的通信基础设施场所。
通信基站传输机房温湿度监测真正需要解决的，并不是简单知道“机房现在多少度、多少湿度”，而是持续掌握通信设备真正所在位置的环境状态，并在空调故障、设备扩容、局部热风滞留和外部极端气候造成严重高温以前识别异常发展趋势。

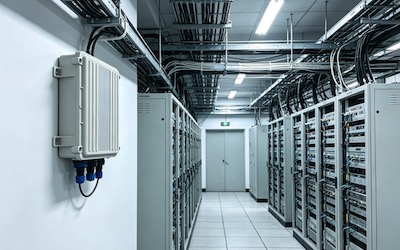

S-GBTH温湿度传感器可以承担通信机房一般环境感知，S-CJ711智能主机负责多点数据采集、本地存储及4G或以太网通信。进一步与空调、电源、电池、门禁、水浸、烟感及通信动力环境监控平台融合后，可形成“通信设备—机房环境—空调—电源—电池—安全状态—异常告警—运维处置”的通信基站综合在线监测体系。
