一、项目背景与行业痛点
变电站、配电室及高低压开关柜是工业厂区、商业建筑、数据中心、轨道交通、新能源场站、医院、学校及公共基础设施供配电系统的重要组成部分。高压开关柜、环网柜、低压配电柜、继电保护柜、直流屏、电容补偿柜及其他电气设备长期运行，其绝缘性能、机械性能和二次控制系统均受到环境温度、空气湿度、凝露、粉尘、污秽及设备自身发热等因素影响。因此，温湿度综合在线监测不仅用于了解配电室舒适性环境，更重要的是辅助识别高湿、凝露和异常温升对电气设备运行可靠性造成的潜在影响。在实际变配电工程中，高湿本身并不是唯一风险。更值得关注的是空气中的水汽是否在柜体、绝缘件、母排、金属结构件或电缆终端表面形成凝露。当开关柜内部某一表面温度低于周围空气露点时，即使配电室相对湿度尚未达到传统意义上的“高湿报警值”，仍可能出现水汽凝结。凝露与灰尘、盐雾及其他污秽物共同作用后，可能降低绝缘表面的电气性能，增加爬电、闪络、局部放电及金属腐蚀风险。
变电站和配电室还具有明显的空间环境差异。房间顶部、地面附近、电缆沟、地下电缆夹层、外墙、通风口、空调附近以及不同开关柜内部，其温度和湿度可能并不相同。尤其是地下配电室、沿海地区、梅雨季、高地下水位区域以及电缆沟与室外连通的场所，潮气可能从地面、电缆沟和电缆入口持续进入，使“配电室墙面温湿度正常、开关柜底部却长期潮湿”的情况发生。开关柜自身还会形成独立微环境。柜体通常由金属外壳、隔室、母线室、电缆室、断路器室及低压控制室组成，不同隔室的发热和通风条件存在差异。设备停电以后，原有电气发热消失，柜内表面温度可能下降；夜间或季节变化过程中，柜内温度与室内空气温度变化不同步，也可能造成柜内相对湿度升高和凝露风险增加。因此，重点设备不能只依靠配电室一个环境温湿度测点判断柜内状态。另一方面，开关柜触头、母排连接点、电缆接头及断路器连接部位发生接触电阻增大时，会产生局部电气过热。这类热点可能在柜内空气温度明显变化以前就已经出现。普通温湿度传感器能够监测柜内环境，但不能代替红外测温、无线测温、光纤测温及其他专业电气接点温度监测系统。因此，变配电综合在线监测必须明确“环境温湿度异常”和“电气接点过热”属于两个不同监测对象。
本项目建设变电站配电室开关柜温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G或以太网通信及数据监测平台，对配电室环境实施24小时连续监测，并根据风险在开关柜、电缆沟及重点区域增加环境或表面温度测点，实现实时采集、本地存储、露点计算、凝露风险分析、异常报警和历史趋势追溯。
系统总体技术逻辑为：
电气设备使用条件 → 配电室环境风险分析 → 柜内及电缆沟微环境识别 → 温湿度多点监测 → 露点及凝露风险计算 → 智能主机自动采集 → 本地数据存储 → 4G/以太网上传 → 趋势及异常分析 → 通风/加热/除湿处置 → 环境恢复确认 → 设备运维记录。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在变电站、配电室及重点开关柜建立连续、自动、可追溯的环境温湿度监测体系，使传统人工巡检、机械式温湿度表和柜内独立温湿度控制器逐步升级为多区域综合在线监测，实现配电室环境、开关柜微环境及电缆沟潮湿状态的统一管理。
系统应具备温度、相对湿度、本地数据存储、4G或以太网通信、历史趋势、多点比较、露点计算、异常持续时间、设备在线状态及报警管理等功能。对于已经建设变电站综合自动化、辅控系统、SCADA或厂务监控平台的项目，可通过项目接口进一步实现数据集成。
2. 监测目标
主要监测配电室空气温度和相对湿度，并根据项目风险增加开关柜内部、电缆沟、地下夹层及历史凝露区域监测点。对于凝露风险较高的项目，还应结合柜体或关键低温表面温度计算露点安全余量。
系统应能够回答：哪个配电室或开关柜区域正在变湿、湿度从什么时候开始升高、异常持续多长时间、柜内是否明显高于室内环境、电缆沟是否属于主要潮气来源、某个表面是否正在接近露点，以及除湿、加热或通风措施实施以后环境是否真正恢复。
三、需求分析
1. 配电室环境和开关柜柜内环境应区别监测
配电室温湿度代表房间空气环境，而开关柜内部属于相对封闭的微环境。柜体底部可能与电缆沟连通，内部还存在电气发热和不同隔室，因此柜内环境可能与房间存在明显差异。
对于一般项目，可先建立配电室环境监测；对于重要开关柜、地下变电所、沿海高湿地区以及历史发生过凝露的项目，应增加柜内环境监测。
2. 高湿不等于凝露，凝露取决于露点和表面温度
相对湿度反映空气距离饱和状态的程度，但并不能单独确定某一个表面是否会凝露。真正形成凝露的基本条件是表面温度低于或接近空气露点。
因此，比简单设置“湿度超过某个百分比立即报警”更加合理的方式，是同时计算空气露点，并在高风险位置增加表面温度监测。
3. 电缆沟和地下潮气不能忽略
部分配电室高湿并不完全来自室外空气，而是来源于地下电缆沟、基础孔洞、墙体渗水和地下水汽。潮湿空气可能通过柜底电缆孔持续进入开关柜，使柜内底部绝缘环境长期恶化。
因此地下配电室和历史高湿项目宜将电缆沟作为独立监测区域，而不是只在房间墙面安装一个温湿度传感器。
4. 停电状态同样可能产生凝露风险
开关柜运行时设备损耗产生一定热量，柜内温度可能高于环境；设备停电以后热源消失，柜内温度逐渐下降。如果此时空气湿度较高，凝露风险反而可能增加。
因此开关柜环境监测应覆盖运行、备用、停电检修及季节变化过程，而不能仅在设备带电运行期间采集数据。
5. 环境温度不能替代电气接点测温
母排连接点、断路器梅花触头、电缆接头及隔离触头出现接触电阻异常时，可能产生局部高温，而柜内平均空气温度仍然正常。
重要高压柜和大电流低压柜如果需要监测电气连接过热，应采用红外、无线、光纤或其他适用于高电压环境的测温技术。温湿度系统只能作为环境子系统。
6. 湿度控制器与远程环境监测系统功能不同
部分开关柜自带加热器、温湿度控制器或凝露控制器，其主要功能是柜内本地控制；综合在线监测平台则负责多个设备数据集中记录、历史趋势和远程报警。
正式工程可保留柜内独立加热除湿控制，同时将环境数据或控制状态上传平台。这样即使通信系统发生故障，本地防凝露措施仍能够独立运行。
四、总体解决方案
变电站配电室开关柜温湿度监测采用“配电室环境监测＋重点开关柜微环境监测＋电缆沟潮湿监测＋露点凝露分析＋现场智能采集＋本地存储＋4G/以太网通信＋远程监控平台”的总体技术架构。
配电室总体环境可采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。对于柜内空间有限的高压开关柜和低压配电柜，可根据安装空间选用更加紧凑的柜内温湿度探头，与S-CJ711统一接入。
地下电缆沟、电缆夹层和历史高湿区域可增加独立温湿度测点；存在明确凝露风险时，可以增加柜壁、冷表面或其他关键位置表面温度传感器。
平台建议按照：
变电站/厂区 → 变配电室 → 高压/低压配电区域 → 开关柜 → 环境监测点
建立数据层级。
进一步与变电站辅控或智能运维系统连接后，可以形成：
配电室环境＋开关柜微环境＋柜体加热除湿状态＋接点温度＋水浸＋烟感＋设备运行状态
的综合在线监测体系。
整体技术链路为：
温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地Flash存储 → 以太网/4G → 环境监测平台 → 露点与环境趋势分析 → 凝露风险预警 → 加热/除湿/通风检查 → 运维处置 → 环境恢复确认。
五、系统架构设计
系统由环境感知层、现场采集层、边缘存储层、通信网络层、数据平台层和电力运维应用层组成。环境感知层负责房间温湿度、柜内温湿度以及可选表面温度等参数测量；现场采集层负责多个监测点统一接入；边缘存储层用于网络中断期间继续记录现场数据。
通信层可根据变电站网络架构采用工业以太网或经建设单位批准的4G通信。正式电网及重要工业供配电项目应遵循其二次安全防护、网络隔离及信息安全管理要求，不应未经批准直接将生产控制网络接入公网。
数据平台负责实时数据显示、历史趋势、露点计算、异常报警、设备状态及运维记录。平台可以独立运行，也可以作为环境子系统向变电站综合监控、辅控平台或厂务管理系统提供数据。
六、监测内容与监测方法
1. 高压配电室环境
在10kV、20kV、35kV及其他户内高压配电设备所在空间设置温湿度监测点，重点掌握长期高湿、季节性温差、配电室局部热点以及空调和通风系统运行效果。
2. 低压配电室环境
低压配电室可能包含低压开关柜、无功补偿、UPS及其他电气设备。应根据设备功率、房间面积和通风空调方式设置代表性温湿度测点。
3. 高压开关柜柜内
对历史发生过凝露、局部放电、绝缘受潮或地处高湿环境的重点高压柜，可增加柜内温湿度传感器。测点可重点关注电缆室、柜体底部或项目认为最不利的微环境位置。
传感器安装必须满足开关柜绝缘净距、电气安全、内部电弧及维护要求，不能因为增加环境监测设备破坏开关柜原有绝缘结构。
4. 低压开关柜柜内
低压柜同样可能存在柜内高温和凝露问题。对于大电流配电柜，应区分“柜内空气温度升高”和“母排连接点局部过热”，前者可通过环境探头监测，后者应由专业电气测温设备监测。
5. 电缆沟及电缆夹层
电缆沟属于变配电环境中容易被忽视的潮气来源。特别是地下配电室、雨季及地下水位较高区域，可在电缆沟内设置温湿度和水浸监测，分析柜内高湿是否与地下环境相关。
6. 母线及电气连接热点
关键母排、断路器触头、电缆头等部位如果需要综合在线测温，应配置适用于相应电压等级的专业测温设备。其数据可与温湿度平台统一展示，但不能以房间空气温度代替。
7. 通风、空调及除湿区域
可采集空调、风机、除湿机及柜内加热器运行状态，使温湿度异常能够与环境调节设备进行时间关联。
七、技术原理与算法模型
1. 多点温湿度极值
设第i个环境测点温度为Ti(t)，相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
对配电设备环境而言，最不利测点通常比平均值更加具有运维意义，因此平台应能够直接显示当前最高湿度和对应开关柜或区域。
2. 房间与开关柜湿度差
设配电室环境相对湿度为RHroom，开关柜内部相对湿度为RHcab：
ΔRHcab = RHcab - RHroom
如果开关柜长期明显高于配电室，应进一步调查电缆沟潮气、柜体通风、加热器和柜内冷表面等因素。
3. 温湿度变化速率
温度变化速率：
VT = [T(t2)-T(t1)]/(t2-t1)
湿度变化速率：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
湿度快速升高可以作为雨水渗入、通风方式变化、除湿设备故障或地下潮气增强的早期环境提示。
4. 空气露点计算
根据温度和相对湿度可采用Magnus类关系估算露点：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
与单独相对湿度相比，露点更加适合分析金属柜体、绝缘件及其他冷表面是否存在水汽凝结条件。
5. 凝露安全余量
如果关键表面温度为Ts，可计算：
ΔTdew = Ts - Tdew
ΔTdew越小，表明表面越接近凝露条件。当Ts低于Tdew时，从热湿条件上已经具备凝露可能。
实际工程不宜等到理论值达到0以后才开始处置，应综合温湿度传感器误差、表面温度测量误差、环境变化速度及设备重要程度设置适当预警裕量。
6. 电缆沟与柜内潮气关联
设电缆沟相对湿度为RHtrench，柜内湿度为RHcab。当电缆沟湿度首先升高，随后多个相邻柜体底部同步升湿，可以将地下潮气作为重点调查方向。
该关联用于辅助判断，不代表仅凭时间相关性就能确定唯一潮气来源，仍需现场检查积水、封堵、防水及通风状态。
7. 柜内加热除湿效果评价
加热器投入后，可以比较柜内露点安全余量及相对湿度变化：
ΔRHbefore-after = RHbefore - RHafter
同时统计达到稳定环境所需时间Trecovery。
如果加热器显示运行但柜内湿度长期无法改善，应进一步检查加热器实际功率、控制逻辑、柜体密封及潮气持续进入情况。
8. 高湿持续时间
设项目批准的湿度预警条件为RHwarning，可统计：
Thumidity = ΣΔt高湿
短时门体开启导致湿度变化与连续数小时或数天高湿的设备风险不同，因此异常分析应同时关注峰值和持续时间。
9. 多柜同步异常分析
只有一个柜体湿度升高时，应重点检查该柜局部密封、电缆入口和加热器；同一排多个柜体同步升湿时，应检查配电室和电缆沟公共环境；整个配电室所有测点同步变化时，则应优先检查建筑环境、空调通风和室外气候影响。
八、系统功能设计
系统应支持变电站、配电室、开关柜及电缆沟实时温湿度监测、历史数据自动记录、多点曲线比较、露点计算、凝露风险、环境变化速率、高湿持续时间及设备在线状态管理。
平台应能够按照不同设备建立独立环境规则。高压柜、低压柜、电缆沟、配电室以及电池或控制设备区域不宜机械使用完全相同的温湿度报警条件。
报警可分为环境趋势预警、高湿报警、露点接近预警、凝露风险报警及设备离线。相对湿度没有超限但某一关键表面正在接近露点时，同样可以形成预警。
进一步接入柜内加热器、除湿机或空调状态后，平台可以判断环境异常出现以后相应环境控制设备是否投入，并统计设备投入后的恢复效果。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于变电站配电室、控制室及其他一般环境的空气温度和相对湿度连续监测，可采用RS485或4～20mA方式接入智能主机。
2. 紧凑型柜内温湿度传感器
用于高低压开关柜、电缆室和其他安装空间有限的位置。具体结构尺寸、电气绝缘和安装材料应满足对应开关柜要求。
3. S-CJ711智能主机
用于多个环境传感器数据集中采集、本地存储以及4G或以太网通信。
4. 表面温度传感器
用于凝露风险较高的柜壁、金属结构或其他关键低温表面，与空气露点联合判断凝露安全余量。
5. 电缆沟水浸传感器
用于检测电缆沟积水和渗水。高湿与积水属于不同环境状态，温湿度传感器不能代替水浸监测。
6. 柜内加热及除湿控制器接口
可根据项目条件采集加热器、除湿装置运行状态。涉及自动控制时，应保证本地防凝露控制具有独立可靠性，远程平台主要承担监视、记录和辅助管理。
7. 电气接点温度监测
高压开关柜和大电流低压柜可根据风险配置无线测温、光纤测温或其他专业温度监测系统，用于母排、触头和电缆接头热点监测。
8. 局部放电监测扩展
重要高压开关柜可根据项目需要增加局部放电综合在线监测，并与温湿度和凝露数据进行时间关联。温湿度异常可以成为局部放电原因分析的一项环境数据，但不能代替局部放电专业检测。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出方式：RS485、4～20mA等方式可选。
通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于外接环境传感器，另一路可用于项目扩展。
通信方式：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 高压开关柜内部应用边界
S-GBTH采用百叶结构，尺寸及安装形式更适合配电室一般环境。对于高压开关柜内部，建议根据开关柜结构采用专门的小型温湿度探头，并重点确认绝缘距离、爬电距离、电磁兼容、安装牢固性及柜体原有型式试验条件。
未经开关柜制造商或项目技术负责人确认，不宜随意在一次高压隔室内部增加支架、金属件、引线或其他附件。
4. 电气测温边界
空气温度准确度±0.1℃不能用于替代母排和触头温度测量。母排接点发生过热时，应使用适合高电压环境和实际测量对象的专业测温系统。
5. 本地存储边界
S-CJ711的8Mbit Flash可为远程网络中断期间现场环境数据存储提供基础。实际能够保存的时长由测点数量、采样周期和数据格式决定，应通过项目容量核算和断网试验确定。
十一、软件平台与数据展示
软件平台按照厂区或变电站、配电室、设备区域、开关柜和监测点进行分级管理。首页可集中显示各变配电室实时温度、相对湿度、露点、最高湿度区域以及当前环境报警。
对设置柜内监测的项目，可在单线图、配电室平面图或开关柜排列图中显示每面柜环境状态，使运维人员快速识别具体高湿柜体，而不是只看到一个没有位置含义的传感器编号。
历史趋势可同时显示配电室温湿度、柜内温湿度和电缆沟湿度，通过不同位置曲线的先后变化分析可能的潮气来源。
配置表面温度传感器以后，平台可显示环境露点、表面温度及凝露安全余量。这样可以将传统“高湿报警”进一步升级为实际凝露风险监测。
报警页面应保存异常开始、最大值、持续时间、确认、处置和环境恢复全过程，并可按照设备和时间生成历史报表。
十二、数据分析与智能应用
1. 配电室季节性环境基线
系统长期运行后，可以建立不同季节的配电室温湿度环境基线。梅雨季、夏季高湿及冬季温差变化均可以通过历史数据进行比较，使运维人员了解不同站点的环境规律。
2. 电缆沟潮气来源分析
如果电缆沟湿度长期高于配电室，并且多个开关柜底部随后同步升湿，可以将电缆沟防水、封堵和通风作为重点检查方向。
3. 凝露风险趋势分析
平台持续计算露点安全余量，可以识别虽然当前尚未出现可见水珠，但设备表面已经逐步接近凝露条件的过程，为加热和除湿措施提供提前量。
4. 柜内加热器性能评价
通过比较加热器投入前后柜内相对湿度、温度和露点安全余量，可以评价防凝露加热是否真正有效。如果投入时间越来越长而环境恢复越来越慢，应检查加热器老化、控制器、柜体密封和潮气来源。
5. 设备停电后的环境分析
记录设备运行和停电事件后，可以分析开关柜停电以后柜内温度下降、相对湿度上升的实际过程，为长期备用柜和检修设备制定更加合理的防凝露策略。
6. 局部放电环境关联
如果同时接入局部放电数据，可比较局放异常出现前后的柜内湿度和露点条件。高湿和污秽可能是绝缘风险因素之一，但出现统计相关性并不意味着湿度就是局放的唯一根本原因。
7. 环境与电气热点区分
如果整个开关柜空气温度正常但某个触头温度持续上升，应优先调查电气连接；如果多个柜体空气温度同步升高，则应调查房间通风、设备整体负载及环境控制。通过不同数据源可以避免错误判断。
十三、预警机制与决策支撑
1. 设备使用条件优先
高低压开关设备环境报警值应优先依据设备制造商技术文件、实际电压等级、设备类型、变电站设计条件及相应产品标准确定，不能把一个固定湿度值作为所有配电室和开关柜的统一报警值。
2. 设备标准极限不能直接等同于运维报警值
高压开关设备产品标准中规定的正常使用条件代表设备设计和型式试验所覆盖的环境边界，并不意味着实际变电站应长期运行至这些边界附近。
实际运维通常应根据设备重要程度、环境历史、凝露风险和故障响应时间设置更有安全裕量的趋势预警和控制值。
3. 湿度趋势预警
相对湿度尚未超过正式限值但持续快速升高时，可产生趋势预警，提醒运维人员检查电缆沟、除湿机、空调、门窗和外部气候。
4. 露点接近预警
存在表面温度数据时，应优先使用露点安全余量进行凝露风险判断。当关键表面逐渐接近露点时提前报警，比等待真正形成水珠后再处理更加合理。
5. 持续高湿报警
瞬时湿度波动与连续数小时高湿具有不同风险。平台应同时保存异常幅度和持续时间，并根据项目运行制度实施分级报警。
6. 多区域异常判断
单个柜体异常优先检查该柜；多个相邻开关柜同时高湿重点调查电缆沟和局部环境；整个配电室同步高湿则优先检查通风空调、建筑防潮和室外空气影响。
7. 推荐处置流程
环境趋势异常 → 验证温湿度数据 → 比较配电室、柜内及电缆沟测点 → 计算露点和凝露安全余量 → 检查电缆沟积水及封堵 → 检查空调、除湿和柜内加热器 → 检查是否存在设备停电或温度骤变 → 必要时开展绝缘和局放检查 → 实施环境治理 → 确认环境恢复 → 保存运维记录。
十四、项目实施方案
1. 现场基础调查
实施前应收集变配电室平面图、一次系统图、开关柜型号、电压等级、柜体排列、电缆沟位置、通风空调、除湿和已有在线监测系统资料，明确不同设备区域的实际环境风险。
2. 历史问题调查
应重点了解是否曾发生柜内凝露、绝缘受潮、局放、电缆沟积水、开关柜锈蚀、季节性高湿或绝缘故障。历史问题位置通常具有较高长期监测价值。
3. 配电室温湿度布点
测点应位于能够代表设备正常运行环境的位置，避开空调直接出风、阳光直射、设备局部排热以及门窗附近异常气流。
4. 开关柜微环境布点
对于需要柜内监测的设备，应由电气专业人员确定传感器安装位置。不得影响一次设备安全距离、机械操作、内部电弧泄压通道和设备正常检修。
5. 电缆沟监测
地下配电室和高湿项目宜在典型电缆沟设置环境测点，并根据风险增加水浸设备。安装位置应避免正常排水时长期浸泡传感器。
6. 露点风险监测
项目曾发生明确凝露时，可选择最易结露的柜壁、金属结构或其他低温表面增加表面温度监测，与空气温湿度联合使用。
7. RS485通信施工
RS485线路应按照变配电工业环境要求进行设计，做好屏蔽、接地、强弱电分离及浪涌防护。线路路由应避免影响高压设备运行和检修。
8. 网络与安全
变电站及重要工业控制场所采用以太网接入时，应遵守建设单位电力监控系统网络安全及信息安全要求。4G通信仅应在项目允许的独立环境监测场景或经过网络安全确认后使用。
9. 系统调试
安装完成后应开展传感器现场比对、RS485通信、网络上传、本地存储、断网、报警、露点计算及历史记录测试。配置柜内加热器状态时，还应验证加热投入与环境变化之间的数据关系。
10. 项目验收
验收资料宜包括设备清单、测点布置图、一次设备安全确认记录、通信拓扑、传感器校准或比对资料、实时数据、历史趋势、本地存储、断网测试及报警功能记录。
十五、运维服务保障
温湿度传感器应根据企业计量及变电运维制度进行周期性校准或现场比对。重点高压开关柜、电缆沟和历史凝露点宜重点关注长期漂移，避免错误环境数据造成错误除湿或维护判断。
S-GBTH及其他温湿度探头应定期检查灰尘、蜘蛛网、腐蚀、积水和凝露情况，尤其是地下配电室和长期无人值守站点。
S-CJ711智能主机应定期检查供电、RS485、本地Flash以及4G或以太网通信状态。平台应明确区分真实环境超限、传感器故障和通信中断。
开关柜更换、配电室改造、电缆沟封堵方式改变、空调除湿系统调整或设备负荷显著增加以后，应重新评价现有测点的代表性。
建议定期形成变配电环境趋势分析，对高湿事件、露点安全余量、柜内与房间湿度差、电缆沟环境、恢复时间和重复异常设备进行统计，并据此开展预防性维护。
十六、项目优势与方案价值
本方案没有把变电站温湿度监测简单理解为在配电室安装一个联网温湿度计，而是把配电室环境、开关柜微环境、电缆沟潮气和露点凝露风险作为完整系统进行分析，更符合变配电运行维护的实际问题。
通过房间与柜内多层环境监测，可以发现“配电室正常但柜内潮湿”的隐蔽问题；通过露点和表面温度联合分析，可以从固定湿度报警升级为真实凝露风险判断；通过电缆沟监测，可以进一步寻找持续潮气来源。
S-GBTH和S-CJ711适合作为配电室一般环境监测基础，对于开关柜内部可根据设备结构接入更加紧凑的温湿度探头，形成统一采集平台而不是强行使用同一种传感器解决所有安装场景。
进一步接入开关柜接点测温、局部放电、水浸、烟感、加热除湿、空调及设备运行状态以后，可以形成“配电室环境—柜内微环境—凝露风险—绝缘状态—电气温度—环境控制—设备运维”的变配电综合在线监测体系。
十七、应用场景
变电站温湿度在线监测：用于变电站高低压设备室及辅助电气房间环境连续监控。
10kV配电室温湿度监测：用于10kV高压开关柜运行环境、高湿及凝露风险监测。
35kV开关柜环境监测：用于35kV户内配电装置环境及柜内微环境监测。
低压配电室温湿度监测：用于低压成套开关设备、配电柜及电气设备运行环境。
高压开关柜防凝露监测：用于开关柜柜内温湿度、露点和加热除湿状态管理。
地下配电室湿度监测：用于地下建筑、地铁、商业综合体及其他高湿变配电区域。
开关柜电缆室温湿度监测：用于柜体底部、电缆室及电缆沟潮气影响分析。
电缆沟温湿度与水浸监测：用于地下电缆通道潮湿、积水及柜内潮气来源辅助分析。
工业厂区变配电室环境监测：用于制造工厂、化工、电池、半导体、数据中心等生产设施供配电环境。
智能变电站辅助综合在线监测：用于温湿度、凝露、水浸、接点测温及其他辅助设备数据集中管理。
十八、效益分析
变配电室采用24小时温湿度综合在线监测以后，可以减少依赖人工巡检造成的环境时间盲区，及时发现夜间、梅雨季、设备停电及无人值守期间出现的高湿和凝露风险。
通过开关柜微环境监测，可以发现房间平均湿度无法体现的柜内局部潮湿，使维护工作从整个配电室普遍除湿转向对具体柜体、电缆沟和潮气来源进行针对性处理。
露点分析使环境监控由简单固定湿度阈值进一步转向“是否真正接近凝露”的物理判断，有利于提高报警有效性，并减少为了避免凝露而长期无差别开启加热器和除湿设备造成的能源消耗。
长期分析柜内加热器投入后的环境恢复时间，还可以提前识别加热器性能下降、柜体密封问题和持续潮气侵入，为开关柜防凝露设施预防性维护提供数据依据。
当开关柜发生绝缘异常、局放增加或设备故障时，可以调取故障发生前后的温湿度、露点和电缆沟环境记录，与绝缘试验、局部放电及设备检修数据共同分析，提高故障原因调查的完整性。
十九、标准规范与政策依据
变电站配电室及开关柜温湿度监测应根据电压等级、开关设备类型、安装环境及制造商技术条件选择适用标准。环境监测系统的报警参数不应脱离设备产品标准和具体工程运行条件单独制定。
- GB 50053-2013《20kV及以下变电所设计规范》。
- GB 50060-2008《3～110kV高压配电装置设计规范》。
- GB 50052-2009《供配电系统设计规范》。
- GB 50054-2011《低压配电设计规范》。
- GB/T 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》。
- GB/T 3906-2020《3.6kV～40.5kV交流金属封闭开关设备和控制设备》。
- DL/T 593-2016《高压开关设备和控制设备标准的共用技术要求》。
- GB/T 7251.1-2023《低压成套开关设备和控制设备 第1部分：总则》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 高低压开关柜、断路器、继电保护、柜内加热除湿及其他电气设备制造商技术文件。
- 建设单位变电运行规程、设备运维制度、预防性维护及环境管理文件。
1. 高压开关设备正常使用环境
GB/T 11022-2020规定户内高压交流开关设备和控制设备正常使用条件下，周围空气温度不超过40℃，24小时平均温度不超过35℃，一般最低温度不低于-5℃。
其湿度条件包括24小时相对湿度平均值不超过95%、月相对湿度平均值不超过90%，同时对水蒸气压力平均值作出了规定，并特别指出高湿期间温度急骤变化时可能出现凝露，潮气也可能由电缆进线通道等地下区域带入。
这些数值属于高压设备正常使用条件边界，不宜直接理解为配电室推荐长期运行目标，更不宜把95%RH设置为实际变电站第一道高湿预警值。工程运维应在设备使用条件以内，根据凝露风险设置更合理的运行裕量。
2. 金属封闭开关设备
GB/T 3906-2020适用于额定电压3.6kV～40.5kV的交流金属封闭开关设备和控制设备，是10kV、20kV、35kV等常见金属封闭开关柜的重要产品标准之一。
开关柜内部增加温湿度、加热、除湿或其他在线监测设备时，应保证新增装置不会降低开关柜原有绝缘、安全、机械和内部电弧性能。
3. 低压开关设备
低压成套开关设备项目应结合GB/T 7251.1-2023及相应产品标准确定正常使用环境。低压设备同样需要考虑高湿、温度和凝露影响，但不同设备和应用场景的环境条件不能直接照搬高压开关设备标准。
4. 配电室环境控制原则
变配电室环境设计应综合设备允许条件、建筑防潮、通风空调、电缆沟、设备发热和当地气候进行确定。真正的运维目标应是保持设备长期处于稳定、无凝露、符合制造商环境要求的状态，而不是把设备产品标准允许极限当作长期控制目标。
5. 环境监测与绝缘状态监测边界
温湿度和露点数据可以评价绝缘设备所处环境，但无法直接证明设备绝缘性能是否合格。发生高湿、凝露或疑似绝缘问题时，仍应根据电力运维制度开展绝缘电阻、局部放电、红外、电气试验及设备检查。
二十、成功案例
以下为典型应用案例（示例），用于说明变电站配电室开关柜温湿度综合在线监测的工程应用逻辑。如没有对应实际客户业绩，对外发布时应保留“典型应用案例（示例）”说明。
案例一：配电室湿度正常但单面开关柜内部长期高湿
某10kV配电室墙面温湿度长期处于企业正常范围，但一面开关柜检修时多次发现内部金属部件存在明显受潮痕迹。
项目分别增加房间环境、柜内电缆室和电缆沟湿度监测后发现，该开关柜内部夜间相对湿度明显高于配电室，且变化趋势与柜底电缆沟高度一致。
进一步检查发现柜底电缆入口封堵不完整，地下潮气持续进入柜体。完成电缆孔封堵和电缆沟防潮处理以后，柜内湿度明显下降。
该案例说明配电室环境正常并不能证明每面开关柜内部环境正常。
案例二：梅雨季湿度没有达到极端值但柜体发生凝露风险
某地下配电室梅雨季期间相对湿度持续偏高，但没有超过设备标准所规定的正常使用环境边界。
平台进一步结合柜体表面温度计算露点安全余量，发现夜间部分金属表面温度已经非常接近空气露点。
建设单位提前投入除湿和柜内加热，并改善地下空间通风，避免了明显凝露形成。
该案例说明“没有超过设备允许最大湿度”与“没有凝露风险”属于两个不同概念。
案例三：柜内加热器显示工作但除湿效果持续下降
某变电站开关柜安装有防凝露加热器，控制器长期显示设备正常运行，但综合在线监测发现加热器投入后柜内湿度恢复所需时间逐步增加。
现场检查确认部分加热器实际输出能力下降，同时柜底存在新的潮气通道。
更换加热器并完成封堵以后，柜内露点安全余量重新恢复至历史正常状态。
该案例说明仅监测“加热器是否开启”不能证明防凝露措施真正有效。
案例四：开关柜局部过热并非环境温度造成
某低压大电流配电柜综合在线监测显示房间和柜内空气温度整体稳定，但专业接点测温系统发现一处母排连接点温度持续升高。
检修后确认连接位置接触电阻异常。
该案例说明环境温度和电气接点温度必须分别监测。开关柜空气温度正常不能排除局部电气过热。
案例五：设备停电后开关柜湿度反而升高
某备用高压柜长期带电运行时柜内环境稳定，计划停电以后平台发现柜内温度逐步下降，相对湿度随之上升。
进一步分析表明设备失去自身运行发热以后，柜内环境逐渐接近凝露风险区域。
运维人员根据设备停运状态调整防凝露加热运行策略，使长期停运期间柜内环境维持稳定。
该案例说明开关柜环境监测应同时覆盖运行和停电状态。
案例六：多个开关柜同步高湿快速定位电缆沟积水
某地下变电所连续降雨后，多面相邻高压柜底部湿度同步上升，而配电室上部环境变化并不明显。
平台比较电缆沟测点后发现电缆沟湿度首先发生变化，并伴随水浸报警。
现场检查确认排水异常导致电缆沟局部积水。完成排水、防水及封堵处理以后，多面开关柜环境逐渐恢复。
该案例说明电缆沟温湿度和水浸监测能够提高开关柜高湿问题的故障定位效率。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB 50053-2013《20kV及以下变电所设计规范》。
- GB 50060-2008《3～110kV高压配电装置设计规范》。
- GB 50052-2009《供配电系统设计规范》。
- GB 50054-2011《低压配电设计规范》。
- GB/T 11022-2020《高压交流开关设备和控制设备标准的共用技术要求》。
- GB/T 3906-2020《3.6kV～40.5kV交流金属封闭开关设备和控制设备》。
- DL/T 593-2016《高压开关设备和控制设备标准的共用技术要求》。
- GB/T 7251.1-2023《低压成套开关设备和控制设备 第1部分：总则》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 高低压开关设备、断路器、柜内温湿度控制器、加热器及除湿装置制造商技术资料。
- 建设单位变电运行规程、设备检修规程、环境控制及电气试验管理制度。
本方案适用于变电站、高压配电室、10kV配电室、20kV配电室、35kV开关室、低压配电室、地下变配电室、工业厂区变电所、数据中心配电室、新能源升压站、轨道交通变电所及其他具有开关柜高湿、凝露和环境综合在线监测需求的供配电场所。
变电站配电室开关柜温湿度监测真正需要解决的，并不是简单知道“配电室现在多少度、多少湿度”，而是持续判断开关柜、电缆沟和电气设备实际所处微环境是否存在受潮和凝露条件，并找到潮气来自房间、地下电缆沟还是具体柜体内部。

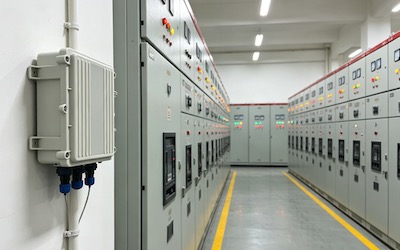

S-GBTH温湿度传感器可以承担配电室一般环境感知，S-CJ711智能主机负责多点自动采集、本地存储及4G或以太网通信；柜内空间受限时可接入紧凑型温湿度探头，凝露风险区域可增加表面温度和水浸监测。进一步与柜内加热除湿、接点测温、局部放电及变电站辅助监控系统融合后，可构建“配电室环境—柜内微环境—电缆沟潮气—凝露风险—绝缘状态—电气温度—运维处置”的变配电综合在线监测体系。
