一、项目背景与行业痛点
电化学储能电站广泛应用于新能源配储、电网调峰调频、工商业用户侧储能、微电网、数据中心、充换电场站及独立储能电站。当前工程中常见锂离子电池储能系统通常采用预制舱、集装箱式电池舱、户外储能柜或模块化储能单元，由电池单体、电池模块、电池簇、BMS、电池高压箱、液冷或风冷热管理系统、消防系统、配电系统、储能变流器及监控系统等组成。温度是影响储能电池运行性能、寿命一致性和安全状态的重要环境因素。电池在充电和放电过程中产生热量，不同电池模块、电池簇以及舱体不同位置可能形成温度差。环境温度过高会增加热管理系统负荷，并可能加速部分电池材料和电气元件老化；环境温度过低则可能影响电池可用容量、充放电性能及系统控制策略。因此，储能舱和储能柜需要建立稳定的环境温度监测体系。
相对湿度虽然不是电池热状态的直接指标，但与柜体凝露、电气绝缘、连接器和金属结构腐蚀以及控制电子设备长期可靠性密切相关。户外储能舱受昼夜温差、太阳辐射、降雨、季节性高湿及空调运行影响，舱壁、柜体、冷却管路及其他低温表面可能低于空气露点，从而形成凝露条件。尤其在梅雨季、沿海高湿地区、昼夜温差较大地区以及低温液冷系统附近，单纯采用固定相对湿度上限并不能完整反映凝露风险。储能系统内部还存在明显的空间温度差异。风冷系统可能受到风道阻力、过滤器堵塞、风机运行及电池簇排列影响，形成送风近端与远端差异；液冷系统虽然能够更加直接地控制电芯热环境，但不同支路流量、冷板接触状态、冷却液温度及电池负荷仍可能造成模块之间的温度差。舱内一个墙面温度传感器无法替代BMS对电芯和模块温度的监测，也不能单独判断储能电池是否存在异常发热。储能电站温湿度监测最容易产生的技术误区，是将“舱内空气温度正常”等同于“电池安全正常”。实际发生电芯内部缺陷、局部短路、连接点异常发热或热失控早期过程时，异常可能首先出现在单体电池、模块、电气连接或特征气体，而舱内平均空气温度仍无明显变化。因此，环境温湿度系统只能承担储能舱和储能柜环境监测，不能替代BMS、消防火灾监测预警、电气测温以及其他电池安全监测系统。
本项目建设储能电站舱及储能柜温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G或以太网通信及数据监测平台，对储能舱、储能柜、电气辅助区域及重点环境位置进行24小时连续监测，实现实时采集、本地存储、环境趋势分析、露点计算、异常报警及历史数据追溯，并可进一步与BMS、EMS、PCS、液冷机组、空调、消防及电站监控系统进行数据集成。
系统总体技术逻辑为：
电池及储能系统环境要求 → 舱柜热湿风险分析 → 多点温湿度感知 → 空气露点及凝露风险计算 → 智能主机连续采集 → 本地数据存储 → 4G/以太网传输 → 环境趋势分析 → BMS及热管理状态关联 → 异常预警 → 运行维护处置 → 环境恢复确认。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在电化学储能电站建立舱级、柜级和辅助设备区域的综合在线环境监测体系，使传统依靠储能舱空调控制器或单个温度探头的环境管理方式升级为多点连续感知、集中记录和远程分析。
系统应根据电池类型、储能舱结构、风冷或液冷方式、设备布置和当地气候条件设置环境测点，并实现温度、相对湿度、空气露点、空间差异、变化速率、异常持续时间及设备在线状态的综合在线管理。
对于具有EMS、BMS、站级监控系统或消防监控平台的储能项目，应预留数据接口，使环境监测数据能够与电芯温度、电池簇温差、SOC、充放电功率、空调、液冷和消防状态进行联合分析。
2. 监测目标
主要监测储能舱或储能柜内部空气温度和相对湿度，并根据系统结构监测送风侧、回风侧、设备顶部、柜体底部、门区及历史高温高湿位置。
系统应重点识别舱柜整体温度升高、局部环境偏热、环境湿度持续升高、昼夜温差造成的凝露条件以及热管理系统故障以后环境恢复能力下降等问题。
最终应能够明确回答：哪个储能舱或储能柜环境异常、异常从何时开始、持续多长时间、是否与充放电功率变化有关、多个储能单元是否同步变化、空调或液冷系统是否存在异常，以及环境恢复后是否已经重新进入稳定运行状态。
三、需求分析
1. 舱内空气温度与电芯温度必须严格区分
环境温湿度传感器测量的是储能舱或储能柜空气状态，BMS测量的则是电芯、模块或电池簇实际温度。两类参数存在热交换关系，但不能相互替代。
例如某个电池模块发生局部异常发热时，其内部温度可能已经明显升高，但由于舱内空气体积、热管理系统和其他设备具有热惯性，环境温度短时间内可能变化有限。因此电池安全判断必须以BMS及其他电池安全监测数据为核心。
2. 环境温湿度不能替代热失控预警
热失控属于电化学、电气及热耦合安全事件，早期特征可能包括单体温度异常、电压异常、温升速率改变、特征气体释放、烟雾或其他消防监测信号。
舱内温湿度监测可以作为环境和辅助趋势数据，但不能作为热失控唯一判断条件，更不能因为舱内温度正常就认定电池系统不存在安全风险。
3. 风冷和液冷储能需要采用不同环境分析逻辑
风冷储能系统依靠舱内空气直接承担较大比例热量传递，因此舱内空气温度、送回风状态及空间温差具有较强热管理意义。
液冷储能系统则主要通过冷板和冷却液控制电池温度。此时舱内空气温度仍影响BMS、电气部件、PCS辅助设备及凝露风险，但电池热管理效果更应结合冷却液供回温度、流量、压力及电芯温度进行分析。
4. 储能柜内部与外部环境应区别管理
户外储能柜受到太阳辐射、风雨和昼夜气温变化影响，柜体内部又存在电池及电气设备发热。因此室外气温正常并不代表柜内环境正常，柜内空气温度正常也不能完全代表每个电池模块温度正常。
对于户外柜，可根据项目需要同时配置柜内和室外环境监测，以评价柜体隔热、空调及环境适应能力。
5. 凝露风险需要露点与低温表面联合判断
储能舱使用低温液冷、空调蒸发器及其他冷表面时，如果表面温度低于舱内空气露点，就具有凝露条件。因此，仅采用相对湿度上限不能完整判断柜体内部是否安全。
对于历史发生凝露、沿海高湿或液冷管路温度较低的系统，可增加表面温度传感器，实现空气露点与低温表面温度联合判断。
6. 温湿度设备接入电池舱需要满足电气和消防设计条件
电池舱属于具有较高安全要求的电气设备空间。新增环境传感器、线缆、接线盒及支架不应影响电池柜绝缘、消防、泄压通道、检修通道及热管理风道。
进入具体电池柜内部的传感器，还应由储能系统集成商或设备制造商确认安装方式、材料、电气绝缘、阻燃性能及电磁兼容要求。
四、总体解决方案
储能电站舱及储能柜温湿度综合在线监测采用“室外环境感知＋储能舱多点温湿度监测＋储能柜重点环境监测＋露点凝露分析＋现场智能采集＋本地存储＋4G/以太网通信＋监测平台”的总体架构。
具有较大内部空间的储能舱、设备间及辅助房间可以采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。对于储能柜内部、电池架周围及安装空间有限的区域，可采用更加紧凑的柜内温湿度探头，通过标准接口统一接入采集系统。
对于液冷储能项目，可进一步采集液冷机组供回液温度、流量、压力及运行状态；对于风冷储能项目，可采集空调送回风和风机状态；对于安全监测，可与BMS、消防火灾监测预警系统和可燃或特征气体监测系统进行数据融合。
平台建议按照：
储能电站 → 储能区域 → 储能单元 → 电池舱/储能柜 → 电池簇区域 → 环境监测点
建立数据层级。
进一步集成后可形成：
环境温湿度＋电芯温度＋SOC＋充放电功率＋液冷/空调状态＋消防监测＋设备告警
的综合在线数据体系。
总体数据链为：
温湿度传感器 → S-CJ711智能主机 → 本地存储 → 4G/以太网 → 环境监测平台 → 露点及空间温差分析 → BMS/EMS数据关联 → 热管理异常识别 → 运维处置 → 环境恢复确认。
五、系统架构设计
系统由环境感知层、现场采集层、边缘存储层、通信网络层、平台管理层和储能运行应用层组成。环境感知层负责舱内空气温湿度、室外环境及可选表面温度；现场采集层负责多个传感器数据集中接入；边缘层负责远程通信异常期间持续保存现场环境数据。
通信网络可采用电站工业以太网。独立工商业储能、分散式储能柜及经建设单位批准的场景也可使用4G通信。正式储能电站接入生产监控网络时，应遵守建设单位电力监控系统网络安全、区域隔离及通信管理要求。
平台层负责实时数据、历史趋势、环境极值、空间温差、空气露点、异常持续时间、设备状态及报表管理。储能运行应用层可进一步读取BMS、EMS、PCS、液冷、空调及消防数据，实现环境监测与电池运行状态联合分析。
六、监测内容与监测方法
1. 储能电池舱整体环境
在电池预制舱内部设置具有代表性的温湿度监测点，用于掌握舱内总体空气环境。传感器应避开空调直接出风、排风口、电气设备局部热源及不能代表舱内整体环境的位置。
2. 风冷储能系统
风冷系统可重点监测空调送风侧、回风侧、电池簇间及远离送风口的最不利区域。通过不同位置温度比较，判断是否存在风量不足、过滤器堵塞、风道短路或局部热空气滞留。
3. 液冷储能系统
液冷储能舱环境监测重点包括舱内温湿度和凝露风险。电池热状态应同时读取BMS电芯温度以及液冷机组供回液温度、流量和运行状态。
液冷管路、冷板接口附近如果存在低表面温度，可增加表面温度测点，与舱内露点进行比较。
4. 户外储能柜
户外储能柜可以在柜内上部、中部或具有代表性的电池区域设置温湿度监测，同时根据项目需要设置室外环境测点，用于分析太阳辐射、季节变化和极端天气对柜内环境的影响。
5. PCS及电气设备区域
储能变流器、汇流、控制和辅助配电设备同样会产生热量，可以根据设备布置设置独立温度监测。需要注意，空气环境温度不能替代IGBT、母排、接触器及电气连接位置自身温度监测。
6. 舱体顶部与底部
大型舱体可能存在垂直温度分层或底部潮气问题。历史发生高温、高湿或凝露的项目，可通过顶部、底部多点布置判断环境空间分布。
7. 门体及维护区域
储能舱门频繁开启时，室外高温高湿空气可能快速进入。可根据项目增加门状态传感器，将温湿度变化与维护开门事件进行关联。
8. 室外环境
在高寒、高温、沿海、高湿或昼夜温差明显的地区，可增加室外温湿度监测，使运维人员了解环境控制系统需要克服的实际外部热湿负荷。
七、技术原理与算法模型
1. 舱内多点环境极值
设第i个环境测点温度为Ti(t)，相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
储能运行环境判断应重点关注最不利测点，而不能仅采用多个监测点平均值。
2. 舱内空间温差
定义：
ΔTspace = Tmax - Tmin
对于风冷系统，ΔTspace长期增大可能提示风量分配、空调性能或设备负载变化；对于液冷系统，明显的空气空间温差更多用于辅助评价舱体环境及其他电气设备热状态。
3. 环境温度变化速率
定义：
VT = [T(t2)-T(t1)]/(t2-t1)
空调或液冷热管理系统故障后，舱内温度可能在达到最终高温控制值以前已经持续上升，因此VT可以作为环境趋势预警参数。
4. BMS电芯温度与环境温度差
若BMS提供某电池模块代表温度Tbatt，舱内环境温度为Tamb，可计算：
ΔTbatt-env = Tbatt - Tamb
同等充放电功率条件下，如果某模块ΔTbatt-env长期明显高于相邻模块，应进一步检查电池、连接、冷却及测温系统。
该指标用于辅助筛查，最终电池异常判断仍应以BMS策略和设备制造商安全逻辑为准。
5. 电池簇温差
若BMS能够提供同一电池簇中不同温度测点：
ΔTbatt = Tbatt,max - Tbatt,min
电池簇温差属于BMS和热管理的重要指标，不是舱内空气温湿度系统可以直接测量的数据，但可以与环境空间温差同时展示，分析问题来自环境侧还是电池及热管理侧。
6. 空气露点计算
空气露点可根据温度和相对湿度采用Magnus类关系估算：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
露点能够更加直接地反映空气含湿状态，是分析液冷管路、柜壁及其他低温表面凝露风险的重要参数。
7. 凝露安全余量
设关键表面温度为Ts：
ΔTdew = Ts - Tdew
ΔTdew越小，表示低温表面距离凝露条件越近。当表面温度低于露点时，从热湿条件上已经具备凝露可能。
实际项目应保留合理工程裕量，并综合传感器误差、环境波动、系统重要程度和热管理设备运行特点设置预警参数。
8. 热管理恢复时间
发生高温事件并完成空调或液冷调整以后，可计算：
Trecovery = tstable - taction
相似环境和负荷条件下，Trecovery长期增加可能意味着空调换热器、过滤器、风机、液冷泵、换热器或其他热管理环节性能发生变化。
9. 环境与充放电功率关联
如果EMS提供储能单元实时充放电功率P，可建立：
Tenv = f(P，Tamb,out，Cooling，Time)
用于比较相似充放电负荷下不同季节和不同储能单元的环境响应。
该模型用于热管理性能评价，不能仅依据环境温度推断电池内部发热或安全状态。
10. 多舱同步异常分析
只有一个储能舱温度异常时，应优先检查该舱热管理系统、门体及负荷；多个相邻舱同步变化时，应检查室外环境、电站公共冷源或供电条件；一个传感器突变而BMS和相邻环境测点均稳定时，则应首先验证传感器本身。
八、系统功能设计
系统应具备储能电站、储能舱及储能柜温湿度实时监测、历史自动记录、多点曲线对比、区域最高最低温度、空间温差、环境变化速率、露点、凝露风险、异常持续时间及设备在线状态管理功能。
不同类型储能单元可以配置独立环境参数模板。例如风冷锂离子储能舱、液冷储能柜、PCS舱及辅助控制舱不宜使用完全相同的环境预警策略，具体控制条件应依据设备制造商和系统设计文件确定。
平台宜将环境报警与BMS报警明确区分。环境高温表示储能设备所处空气环境异常；BMS电芯高温表示电池自身热状态异常；消防报警则属于更高等级安全事件，三类信息可以关联展示，但不能相互替代。
系统应保存报警开始时间、最大偏差、持续时间、人工确认、处置措施和环境恢复全过程，并支持按照储能单元和时间范围查询。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于储能舱、设备间和具有足够安装空间的一般空气环境温湿度连续监测，可通过RS485或4～20mA接入智能主机。
2. 紧凑型柜内温湿度探头
用于户外储能柜、电池架及安装空间受限区域。探头结构、线缆、固定材料及接入方式应通过储能设备制造商或项目技术负责人确认。
3. S-CJ711智能主机
负责多个环境传感器集中采集、本地数据存储以及4G或以太网远程通信。
4. 表面温度传感器
用于液冷管路、舱壁及其他可能形成凝露的低温表面，与空气露点联合判断凝露风险。
5. 室外温湿度传感器
用于分析外界高温、高湿、低温及昼夜气候变化对户外储能舱和储能柜热管理系统的影响。
6. 液冷系统接口
液冷储能项目可读取供回液温度、流量、压力、泵状态及冷却机组运行参数，使环境数据与电池热管理状态联合展示。
7. BMS接口
通过项目允许的数据接口读取电芯或模块温度、最大最小温度、SOC、电压及BMS告警，使环境分析与电池真实状态建立正确关系。
8. 消防监测接口
储能电站应按照项目消防设计配置火灾探测、预警、报警及灭火系统。温湿度平台可以接收消防状态用于综合展示，但不能以普通温湿度传感器替代储能消防火灾监测预警设备。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出方式：RS485、4～20mA等方式可选。
通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于环境传感器，另一路可用于项目设备扩展。
通信方式：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 储能柜内部安装边界
S-GBTH为百叶结构环境温湿度传感器，更适合储能舱、设备间及一般环境区域。对于结构紧凑的高压电池柜内部，应优先使用经过储能系统集成商确认的小型环境探头，并确保不影响电气绝缘、空气流道、消防设施和设备检修。
4. 电池安全监测边界
S-GBTH温度准确度±0.1℃属于空气环境监测指标，不表示系统能够获得±0.1℃的电芯温度，也不能用于替代BMS对电池单体和模块温度的监测。
5. 本地存储边界
S-CJ711配置8Mbit Flash，可以为网络异常期间现场环境数据保存提供基础。实际离线存储时间取决于传感器数量、采样周期和数据格式，应在项目设计和调试阶段进行容量核算及断网验证。
十一、软件平台与数据展示
软件平台按照储能电站、储能区域、储能单元、电池舱或储能柜和环境监测点进行分级管理。首页可集中显示各储能单元当前温度、相对湿度、露点、最高环境温度、最高湿度及设备在线状态。
对于多舱储能电站，可通过平面图显示每个电池舱当前环境状态，快速识别异常储能单元。对于单个大型电池舱，可显示不同位置温度，使运维人员识别送风近端、远端以及上部和下部环境差异。
液冷项目可以在同一界面叠加舱内温度、电芯最大最小温度、液冷供回液温度以及储能功率，使运维人员能够判断环境升温究竟来自高充放电负荷、液冷系统性能变化还是外部环境影响。
平台应将环境报警、BMS报警和消防报警采用不同状态显示。环境数据用于解释运行背景，不能因为温湿度正常而屏蔽或降低BMS及消防系统报警等级。
十二、数据分析与智能应用
1. 储能舱环境基线分析
系统根据不同季节、室外气候和充放电功率建立每个储能单元正常环境基线。未来即使温度没有超过正式报警值，只要相似工况下舱内运行温度长期上移，就可以提前检查热管理系统。
2. 风冷均匀性分析
对于风冷储能舱，通过多点温度长期比较，可以发现远端电池簇环境温度持续偏高、送风短路或局部热空气循环等现象，为风量和风道调整提供依据。
3. 液冷系统性能辅助分析
液冷项目可将电芯温差、供回液温差、舱内空气温度和充放电功率联合比较。如果环境空气稳定但电池簇温差持续扩大，应重点检查电池和液冷系统，而不是简单调整舱内空调。
4. 凝露风险分析
通过舱内空气露点与液冷管路或关键低温表面温度进行比较，可以识别实际形成水珠以前的凝露条件，特别适用于沿海高湿地区和液冷温度较低的运行工况。
5. 热管理设备性能衰减分析
在相似室外温度和充放电功率下，如果舱体环境恢复时间持续延长，可以检查空调过滤器、风机、压缩机、液冷泵、换热器及冷却液回路。
6. 环境异常与电芯温度关联
多个电池簇温度同步升高，同时舱内环境温度也整体升高，更可能与热管理或外部环境有关；只有一个模块温度明显异常而环境及其他电池稳定，则更应关注电池自身、测温点或局部冷却问题。
7. 储能单元横向比较
相同型号、相同充放电功率和相近安装位置的多个储能柜之间，可以比较环境温度、电芯温差和热管理设备运行数据。长期明显偏离其他单元的储能柜应进入专项检查。
十三、预警机制与决策支撑
1. 储能设备厂家参数优先
储能舱及储能柜温湿度运行参数应首先依据电池、BMS、储能系统集成商、空调或液冷设备技术文件和项目设计要求确定，不宜采用一个固定温湿度范围覆盖所有电化学储能系统。
2. 环境趋势预警
环境温度尚未达到正式运行限值但持续升高时，可以产生趋势预警，使运维人员提前检查空调、液冷及充放电状态。
3. 空间温差预警
舱内平均温度正常但不同环境监测点之间温差持续扩大时，应检查风道、空调、热源分布和舱体气流。
4. 凝露风险预警
具有表面温度数据时，应根据露点安全余量判断凝露风险。当低温表面逐渐接近空气露点时提前预警，而不是等待出现明显水珠以后再处理。
5. 环境与BMS交叉判断
舱内环境温升＋多个电池簇同步温升，可以提高热管理异常判断置信度；单个电芯温度异常但环境稳定，应直接进入BMS和电池安全分析，不应等待空气温度出现变化。
6. 消防告警优先级
消防火灾监测预警系统发生告警时，应按照储能电站消防和应急预案执行。普通环境温湿度正常不能作为否定消防告警或延迟应急处置的依据。
7. 推荐处置流程
环境趋势异常 → 验证温湿度传感器 → 比较同舱其他测点 → 查询BMS电芯温度 → 查询充放电功率 → 检查空调或液冷系统 → 检查门体和室外环境 → 判断环境异常还是电池局部异常 → 按对应运维或安全程序处置 → 确认环境及电池状态恢复 → 完成事件记录。
十四、项目实施方案
1. 储能系统调查
项目实施前应收集储能电站总平面、电池类型、单体和电池簇配置、储能舱或柜体结构、风冷或液冷方式、BMS、EMS、PCS、消防和现有环境监控系统资料。
2. 热管理方式分类
应首先区分风冷、液冷及其他热管理系统。风冷项目重点调查送回风和环境空间温差；液冷项目重点调查液冷管路、冷表面凝露以及舱内辅助电气环境。
3. 储能舱温湿度分布测试
长期测点确定前，可在典型充电、放电和待机状态下测试不同位置温度，了解储能舱的实际空气分布特征，再选择具有代表性的长期监测点。
4. 传感器安装位置
传感器应避开空调直接高速出风、电池或PCS局部热排风以及不能代表整体环境的位置，同时保证不会阻挡舱内维修通道、风道和消防设施。
5. 储能柜内部安装
需要进入电池柜内部安装探头时，应由储能系统集成商或设备制造商确认安装位置和施工方式。不得随意修改高压电池柜原有结构、绝缘和线束布局。
6. 凝露风险测点
液冷管路、换热接口、舱壁及历史发生过冷凝的位置，可增加表面温度测点，实现露点和表面温度联合分析。
7. RS485及通信施工
通信线路应按照储能电站电气和电磁兼容环境进行设计，做好线路标识、屏蔽、强弱电分离、浪涌防护及可靠接地。
8. 网络接入
大型电站宜通过受控工业以太网接入站级监控系统。分散式工商业储能柜可以根据建设单位网络安全要求选用以太网或4G通信。
9. 系统联调
安装完成后，应开展温湿度现场比对、数据采集、通信、本地存储、断网、报警和历史趋势测试，并与BMS、EMS、空调或液冷数据进行时间同步检查。
10. 项目验收
验收资料宜包括设备清单、测点图、通信拓扑、传感器校准或比对资料、BMS及EMS接口、实时数据、历史数据、本地存储、断网测试、报警测试以及环境异常处置逻辑。
十五、运维服务保障
储能电站温湿度传感器应纳入电站辅助监测设备管理，根据设备稳定性、运行环境和项目要求制定校准或现场比对周期，并保存设备编号、安装位置和校准记录。
户外储能舱和储能柜长期运行后，应检查传感器积尘、过滤器污染、冷凝水及线缆老化情况。空气温湿度探头被灰尘堵塞或安装位置周围气流改变后，可能造成响应速度下降。
S-CJ711智能主机应定期检查供电、RS485、本地Flash以及以太网或4G通信状态。平台应严格区分环境异常、传感器故障、网络离线和BMS安全报警。
储能电池扩容、更换电池、调整液冷参数、修改空调风道、设备功率升级或柜体结构改变以后，应重新评价原环境监测点是否仍具有代表性。
建议定期形成储能环境运行分析报告，对不同储能单元的环境温度、空间温差、湿度、露点安全余量、热管理恢复时间、设备离线及重复异常进行统计，并与电芯温差和储能功率联合分析。
十六、项目优势与方案价值
本方案不是在储能舱内简单增加几个联网温湿度计，而是将储能空气环境、电池真实温度、热管理系统和凝露风险进行分层设计，使环境监测数据在正确的技术边界内发挥作用。
方案明确区分“空气环境温度”和“电芯温度”，避免把舱内空气温度正常错误理解为电池安全；同时明确环境温湿度不能替代BMS、特征气体、火灾预警和消防系统，更适合电化学储能电站安全设计和招投标技术文件使用。
通过空气露点和低温表面温度联合分析，可以针对液冷储能柜增加凝露风险监测；通过多点空间温差，可以评价风冷储能舱气流均匀性；通过与BMS和EMS数据融合，可以将单纯环境报警升级为储能热管理运行分析。
S-GBTH和S-CJ711可作为储能舱及辅助空间环境综合在线监测基础；储能柜内部可根据设备结构增加紧凑型探头。进一步与BMS、液冷、空调、PCS、消防和EMS融合后，可形成“电池状态—舱柜环境—热管理—充放电功率—消防安全—异常事件—运行维护”的储能电站综合在线监测体系。
十七、应用场景
电化学储能电站温湿度监测：用于集中式电化学储能电站多个储能单元环境集中管理。
集装箱储能舱温湿度监测：用于预制舱和集装箱式锂电池储能系统舱内环境连续监测。
户外储能柜温湿度监测：用于工商业储能柜、一体化储能柜及分布式储能设备内部环境监控。
液冷储能柜温湿度监测：用于液冷电池柜舱内空气环境及冷表面凝露风险辅助监测。
风冷储能舱温度监测：用于空调送回风、电池簇区域及舱内温度均匀性分析。
用户侧储能温湿度监测：用于工厂、商业园区、数据中心和充换电场站用户侧储能系统。
新能源配储环境监测：用于光伏、风电配套电化学储能电站环境集中监控。
独立储能电站环境监测：用于大型独立储能项目电池舱、PCS及辅助设备区域。
高寒高温地区储能环境监测：用于严寒、高温、昼夜温差大地区储能热环境运行分析。
沿海高湿储能电站凝露监测：用于高湿、盐雾及季节性凝露风险较明显的储能项目。
十八、效益分析
储能舱和储能柜采用24小时温湿度综合在线监测以后，可以完整记录充电、放电、待机、夜间和季节变化期间环境状态，减少人工巡检和空调控制器单点数据显示造成的环境盲区。
多点环境温度数据可以用于识别风冷储能舱局部热空气滞留和环境均匀性下降，为风道调整、过滤器维护和空调性能检查提供实际数据。
液冷储能系统增加露点分析后，可以在液冷管路、冷板接口及其他低温表面真正形成可见凝露以前识别风险，辅助改善除湿、密封及冷却参数。
将环境数据与BMS电芯温度进行联合分析，可以帮助运维人员更加准确地区分“整个储能舱热管理能力不足”和“单个电池模块自身异常”，减少因单一数据造成的错误判断。
长期统计相似充放电功率下的环境温度和热管理恢复时间，还可以用于发现空调、液冷系统性能衰减，为储能电站预防性维护提供依据。
环境系统进一步与EMS、BMS、PCS及消防平台进行数据融合后，可在安全事件和运行异常调查中提供完整的环境背景数据，提高储能电站故障分析和运行追溯能力。
十九、标准规范与政策依据
储能电站舱及储能柜温湿度监测应根据电化学储能电站设计、安全规程、电池产品标准、BMS和系统集成商技术条件进行设计。具体环境控制参数应以项目实际采用的电池体系、热管理方式及设备技术条件为准。
- GB/T 51048-2025《电化学储能电站设计标准》。
- GB/T 42288-2022《电化学储能电站安全规程》。
- GB/T 36558-2023《电力系统电化学储能系统通用技术条件》。
- GB/T 36276-2023《电力储能用锂离子电池》。
- GB/T 34131-2023《电力储能用电池管理系统》。
- GB/T 34120-2023《电化学储能系统储能变流器技术要求》。
- GB/T 46261-2025《电化学储能电站火灾监测预警系统通用技术要求》。
- GB/T 44113-2024《用户侧电化学储能系统并网管理规范》，适用于相应用户侧储能项目。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 储能电池、BMS、储能系统集成设备、空调及液冷设备制造商技术资料。
- 建设单位储能电站运行维护、消防安全、网络安全及应急管理制度。
1. 电化学储能电站设计
现行GB/T 51048-2025《电化学储能电站设计标准》已经替代原GB 51048-2014，并将储能系统、电气、环境监控、供暖通风与空气调节以及消防等内容纳入完整电站设计体系。
因此储能舱温湿度监测不应作为独立物联网设备简单叠加，而应与储能系统布置、热管理、环境监控和消防设计统一考虑。
2. 电化学储能电站安全
GB/T 42288-2022《电化学储能电站安全规程》是储能电站安全运行的重要依据。环境温湿度属于储能设备安全运行环境的一部分，但储能安全还涉及电池、电气、热管理、消防、运行维护和应急处置等多个系统。
3. 储能系统通用技术条件
GB/T 36558-2023已经替代GB/T 36558-2018，规定了电力系统电化学储能系统及相关储能设备的技术要求。后续设计和投标文件不宜继续引用2018版作为现行主要依据。
4. 电池及BMS
GB/T 36276-2023适用于电力储能用锂离子电池，GB/T 34131-2023适用于电力储能用电池管理系统。储能舱环境监测与BMS属于不同层级，BMS承担电池电压、电流、温度及状态管理，环境系统负责储能设备所处空气条件和舱体环境趋势。
5. 火灾监测预警
GB/T 46261-2025《电化学储能电站火灾监测预警系统通用技术要求》已经实施。储能项目应按照相应消防设计建立专业火灾监测预警体系。
普通空气温湿度监测可以为事故调查和热环境分析提供辅助信息，但不能代替电化学储能专用火灾监测预警系统。
6. 环境控制值确定原则
储能舱和储能柜正式运行温湿度应按照“电池及系统集成商允许条件优先、热管理设计校核、当地极端气候验证、凝露风险控制、运行数据持续优化”的原则确定。
不同锂离子电池体系、钠离子电池、液流电池以及不同风冷、液冷热管理系统不能采用完全相同的环境运行和报警参数。
二十、成功案例
以下为典型应用案例（示例），用于说明储能电站舱及储能柜温湿度综合在线监测的工程应用逻辑。如没有对应真实客户业绩，对外发布时应保留“典型应用案例（示例）”说明。
案例一：风冷储能舱平均温度正常但远端电池簇环境偏高
某风冷锂电池储能舱原有一个空调回风温度点，运行数据显示环境长期正常，但BMS发现靠近舱体远端部分电池模块温度长期高于其他区域。
增加舱内多点环境温度监测以后发现，远离空调送风侧的环境温度确实长期偏高，舱内存在明显空间温差。
现场进一步检查发现过滤器污染和风量分配不均。完成维护和风道调整以后，环境空间温差及BMS电池温差均有所下降。
该案例说明一个空调回风温度不能代表整个电池舱热环境。
案例二：液冷储能柜高湿季节出现凝露风险
某液冷储能项目夏季环境湿度较高，电池电芯温度和液冷机组运行均处于正常状态，但部分冷却管路表面偶尔出现潮湿现象。
项目增加柜内温湿度和管路表面温度监测，通过空气露点与表面温度比较发现，部分运行工况下露点安全余量明显降低。
企业随后优化柜体密封、除湿及液冷运行策略，使低温表面与空气露点之间保持更稳定的安全余量。
该案例说明液冷储能环境管理不仅需要看电芯温度，还需要关注空气含湿量和凝露条件。
案例三：单个电池模块温度异常但舱内环境完全正常
某储能舱BMS发现一个电池模块温度持续高于同簇其他模块，而舱内多个空气温度测点和空调状态均保持正常。
运维人员没有等待舱内环境温度出现异常，而是按照BMS告警流程对该电池模块和液冷支路进行专项检查。
该案例说明空气温湿度监测不能作为判断电池内部是否安全的唯一依据。
案例四：热管理系统性能下降通过恢复时间提前发现
某储能电站长期统计每次高功率放电结束后的舱内环境恢复时间。运行数月后发现，在相似室外气候和充放电功率下，部分储能舱恢复至稳定环境所需时间逐渐增加。
现场检查发现空调换热器及过滤部件污染，实际换热能力下降。
维护后环境恢复时间重新接近历史基线。
该案例说明连续环境数据可以用于热管理系统预防性维护，而不仅仅用于高温报警。
案例五：多个储能柜同步升温定位公共环境问题
某用户侧储能项目多个相邻储能柜同时出现环境温度上升，但各柜BMS均未发现单独异常电池模块。
环境平台进一步比较室外温度及公共辅助冷却设备状态，确认异常主要来自极端高温天气叠加公共散热条件下降。
完成公共环境治理以后，多柜环境同步恢复。
该案例说明多储能单元环境数据横向比较有助于区分单柜故障和站级公共环境问题。
案例六：消防预警发生时环境温度尚未异常
某储能单元专业消防监测系统产生早期异常预警，此时舱内平均空气温度尚未出现明显变化。
运维人员按照储能安全和消防程序立即处置，并结合BMS及消防监测数据进一步核查，而没有因为普通温湿度正常而降低告警等级。
该案例说明储能环境温湿度系统属于辅助环境监测系统，不能替代电池安全及火灾监测预警体系。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB/T 51048-2025《电化学储能电站设计标准》。
- GB/T 42288-2022《电化学储能电站安全规程》。
- GB/T 36558-2023《电力系统电化学储能系统通用技术条件》。
- GB/T 36276-2023《电力储能用锂离子电池》。
- GB/T 34131-2023《电力储能用电池管理系统》。
- GB/T 34120-2023《电化学储能系统储能变流器技术要求》。
- GB/T 46261-2025《电化学储能电站火灾监测预警系统通用技术要求》。
- GB/T 44113-2024《用户侧电化学储能系统并网管理规范》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 储能电池、电池管理系统、PCS、空调、液冷及储能系统集成商设备技术文件。
- 建设单位储能电站运行维护、消防安全、应急处置及网络安全管理制度。
本方案适用于电化学储能电站、锂离子电池储能站、集中式储能电站、用户侧工商业储能、光伏配储、风电配储、集装箱储能舱、预制式电池舱、户外储能柜、液冷储能柜、风冷储能系统以及其他具有环境温湿度和凝露风险综合在线监测需求的储能设施。
储能电站舱及储能柜温湿度监测真正需要解决的，不只是知道“储能舱现在多少度、多少湿度”，而是持续掌握电池及辅助电气设备实际所处空气环境，判断不同储能单元之间是否存在异常热环境、热管理性能下降以及高湿凝露条件，同时正确区分环境异常和电池自身安全异常。

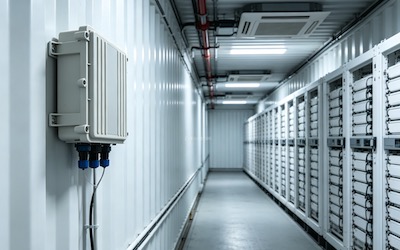

S-GBTH温湿度传感器可以承担储能舱及设备空间的一般环境感知，S-CJ711智能主机负责多点自动采集、本地存储以及4G或以太网通信；储能柜内部可根据设备结构接入紧凑型温湿度探头，液冷项目可增加表面温度和冷却系统数据。进一步与BMS、EMS、PCS、热管理和消防监测系统融合后，可构建“储能环境—电池状态—热管理—充放电功率—消防安全—异常事件—运行维护”的电化学储能电站综合在线监测体系。
