一、项目背景与行业痛点
光伏逆变器和风力发电机组控制柜、变流器柜均属于新能源发电系统中的关键电力电子及控制设备。光伏逆变器承担直流电能向交流电能转换、最大功率点跟踪、并网控制及保护等功能；风电主控柜、变流器柜则承担风力发电机组逻辑控制、功率变换、并网控制、状态监视及相关执行机构协调控制。两类设备虽然应用场景不同，但内部均包含功率模块、控制板卡、电源模块、继电器、接触器、母排、通信设备及大量电子元器件，对高温、高湿、凝露、粉尘及长期环境变化较为敏感。新能源场站通常处于露天、荒漠、高原、沿海、山地、戈壁、农光互补区或海上风电等复杂自然环境。光伏设备长期承受太阳辐射、昼夜温差、沙尘、降雨和季节性高湿；风力发电机组机舱和塔筒内部则受到外界气温、风速、海拔、盐雾、停机状态以及设备自身发热影响。柜体具有一定外壳防护等级，并不意味着内部永远不会产生高湿或凝露。
光伏逆变器运行具有明显昼夜周期。白天太阳辐照较强、逆变器输出功率较高时，IGBT或其他功率半导体、磁性元件及辅助电源持续产生热量，柜内温度可能明显高于室外环境；日落以后输出功率快速下降，内部热源减少，柜体和内部金属结构开始冷却。如果空气含湿量较高，夜间降温过程中柜内局部表面可能逐渐接近空气露点，并形成凝露风险。风力发电机组的环境变化则更加复杂。风机可能处于满功率、部分负荷、待机、停机、检修等不同工况，控制柜和变流器柜内部热负荷随运行状态显著变化。设备运行时电力电子器件产生热量，停机后热源快速消失，如果机舱空气湿度较高，柜体及内部冷表面温度下降过程中同样可能出现凝露条件。海上和沿海风电还需要面对高湿和盐雾共同作用造成的腐蚀和绝缘风险。传统场站往往能够读取逆变器或风机控制系统内部若干温度参数，但这些数据主要服务设备自身保护。例如功率模块温度、散热器温度、变压器温度、电抗器温度和控制板温度均不能完整代表柜内空气环境；另一方面，仅安装一个室外温湿度传感器也无法反映封闭柜体内部真实微环境。因此，需要明确区分“设备器件温度”“柜内空气温湿度”和“室外环境温湿度”三个层级。
温湿度监测还不能代替设备电气过热保护。逆变器功率模块、风电变流器IGBT、母排连接点、断路器、接触器和电缆端子发生局部过热时，器件温度可能首先发生异常，而柜内空气温度仍然正常。柜内温湿度系统主要用于环境状态和凝露风险监测，应与设备自身温度保护、电气测温和故障诊断系统联合使用。
本项目建设光伏逆变器及风电控制柜温湿度综合在线监测系统，通过环境温湿度传感器、S-CJ711智能主机、4G或以太网通信及远程监控平台，对逆变器房、户外逆变器设备区域、风机塔筒、机舱控制区域及重点电气柜微环境实施24小时连续监测，实现温湿度自动采集、本地数据存储、空气露点计算、凝露风险分析、环境异常报警和历史趋势追溯。
系统总体技术逻辑为：
新能源设备使用环境 → 柜体内部热湿风险分析 → 室外环境与柜内微环境分层监测 → 温湿度连续采集 → 露点与凝露安全余量分析 → 设备运行功率关联 → 热管理状态分析 → 4G/以太网通信 → 远程平台预警 → 运维处置 → 环境恢复确认。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在光伏电站及风电场建立面向电力电子设备实际运行环境的综合在线监测体系，使传统只依赖逆变器、风机控制器内部温度告警的方式，扩展为室外环境、设备空间和柜内微环境多层数据监测。
系统应根据集中式逆变器房、组串式逆变器、箱式逆变升压设备、风机塔筒、机舱、主控柜和变流器柜等不同结构设计监测点，并实现温度、相对湿度、空气露点、空间温差、变化速率、异常持续时间及设备通信状态综合在线管理。
对于具备光伏监控系统、风电SCADA、场站集控系统或新能源智慧运维平台的项目，可进一步将环境数据与逆变器有功功率、风机输出功率、设备运行状态、功率模块温度、风扇或液冷系统状态进行关联。
2. 监测目标
主要监测设备所在空气环境温度和相对湿度，并根据项目结构进一步监测柜内空气温湿度、室外温湿度、低温表面温度及环境控制设备运行状态。
光伏系统重点识别白天高负荷环境升温、夜间快速冷却、高湿天气及逆变器停机后的凝露风险；风电系统重点识别机舱高湿、柜内局部环境异常、设备停机后的湿度变化、海上高湿盐雾环境以及变流器散热能力下降。
最终系统应能够回答：哪个逆变器或风机控制柜环境正在恶化、异常发生于室外还是柜内、从什么时候开始、持续多久、是否与发电功率和设备运行状态相关，以及风扇、加热器、除湿或热管理设备处理以后环境是否真正恢复正常。
三、需求分析
1. 室外环境与柜内微环境不能混为一谈
光伏逆变器和风机电气柜通常具有较高外壳防护能力，可以减少外部雨水、沙尘和异物进入，但柜体内部仍会受到内部热源、空气交换、密封结构、呼吸效应及昼夜温差影响。
因此，室外温湿度用于描述场站气候条件，柜内传感器用于描述电力电子设备真正所处微环境。两者应建立关联，但不能用室外环境数据直接推断柜内实际湿度。
2. IP防护等级不能等同于防凝露能力
外壳IP等级主要描述外壳对固体异物和水进入的防护能力，并不表示密闭设备内部不会发生凝露。柜体内部如果原有空气含湿量较高，随着夜间降温或设备停机，内部冷表面仍可能达到露点。
因此项目不能因为设备具有IP65、IP66等外壳防护等级，就取消柜内高湿和凝露风险评价。
3. 柜内空气温度不能替代功率器件温度
逆变器IGBT或其他功率模块、变流器功率单元、电抗器和母排在运行过程中具有自身温升。设备通常已经配置器件温度监测和过温保护。
柜内空气温湿度系统用于评价设备环境和热管理条件，不能替代功率模块结温、散热器温度或电气连接点温度。
4. 光伏逆变器具有明显昼夜热循环
光伏逆变器白天随太阳辐照和有功功率增加而发热，夜间功率下降以后内部温度下降。夏季高温主要关注散热能力，而高湿季节和夜间则更加需要关注空气露点和内部冷表面凝露。
因此光伏逆变器环境分析应同时按照白天发电状态和夜间停机状态进行分段分析，而不能只计算全天平均温度。
5. 风机控制柜需要考虑运行与停机状态切换
风电机组并不按照固定昼夜规律运行。设备可能因为低风速、高风速、故障、限电、维护或其他原因进入停机状态。柜内热源消失以后，设备快速冷却可能改变相对湿度和凝露条件。
因此风电柜体环境数据宜与“运行、待机、停机、故障、检修”等风机状态同时记录。
6. 海上风电需要考虑高湿与盐雾共同作用
海上和近海风电场具有高湿、高盐雾、强风和较大环境变化等特点。当盐类沉积物附着于电气绝缘表面后，高湿条件可能进一步影响绝缘和腐蚀状态。
温湿度监测能够描述高湿环境背景，但不能代替盐雾腐蚀试验、涂层防腐、密封设计和设备专项防腐措施。
7. S-GBTH与柜内探头应根据空间分别选型
S-GBTH采用百叶结构，适合光伏逆变器房、风电塔筒、机舱设备空间以及其他具有足够安装空间的位置。对于空间较小的逆变器柜、风电主控柜和变流器柜内部，宜根据设备制造商允许条件采用紧凑型温湿度探头。
不应为了统一设备型号而将体积较大的环境传感器强行安装在紧凑电气柜内部。
四、总体解决方案
系统采用“室外环境监测＋设备空间温湿度监测＋重点柜体微环境监测＋低温表面温度扩展＋现场智能采集＋本地存储＋4G/以太网通信＋远程环境平台”的总体技术路线。
光伏项目可根据设备形式分别对集中式逆变器房、箱式逆变设备间、组串式逆变器代表点及场站室外环境进行监测。风电项目则可在塔筒底部、机舱、电控区域、主控柜和变流器柜等位置根据风险进行布点。
一般环境采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。柜体内部可选用经过设备制造商确认的紧凑型温湿度探头。存在凝露风险时，可增加柜壁、冷却管路或其他关键表面温度传感器。
平台建议按照：
新能源场站 → 发电单元 → 设备类型 → 逆变器/风机 → 电气柜 → 环境监测点
建立数据层级。
光伏项目进一步形成：
太阳辐照/发电功率 → 室外环境 → 逆变器柜内环境 → 功率模块温度 → 风扇/热管理状态
的数据关系。
风电项目进一步形成：
风速 → 风机运行状态 → 发电功率 → 机舱环境 → 主控柜/变流器柜环境 → 功率模块温度 → 冷却状态
的数据关系。
总体数据链为：
温湿度传感器 → S-CJ711智能主机 → 本地Flash → 4G/以太网 → 远程监控平台 → 环境趋势及露点分析 → 设备运行状态关联 → 高温/凝露风险预警 → 运维处置 → 环境恢复确认。
五、系统架构设计
系统由环境感知层、现场采集层、边缘数据层、通信网络层、平台管理层和新能源运维应用层组成。环境感知层获取空气温湿度、室外环境以及可选低温表面温度；现场采集层负责传感器统一接入；边缘数据层为网络中断期间继续保存现场数据提供基础。
光伏集中式场站可以按照逆变器房、箱变或逆变单元配置采集节点；大规模组串式逆变器项目应结合设备数量和通信网络进行分区，不宜为大量逆变器无差别配置独立主机。风电项目则可根据塔筒、机舱设备布置以及风机已有通信网络进行单机或区域接入。
通信可采用以太网或4G。新能源场站具备受控生产网络时，应优先按照建设单位SCADA、集控和网络安全体系接入；4G适用于独立监测、技改项目及建设单位批准的远程通信场景。
平台层负责温湿度实时状态、历史趋势、露点、凝露安全余量、异常持续时间及设备状态管理。通过接口进一步读取逆变器或风机运行数据后，可实现环境与电力电子设备运行状态联合分析。
六、监测内容与监测方法
1. 光伏集中式逆变器房
集中式逆变器通常安装在设备房或预制舱内，可在房间总体环境、逆变器进风区域及设备热负荷较大的代表位置设置温湿度测点。
温湿度传感器应避开逆变器热排风和空调直接送风，否则监测数据可能主要反映局部气流温度而不是实际设备环境。
2. 户外组串式逆变器
组串式逆变器通常直接安装于光伏阵列附近，设备本身具有户外防护结构。此类项目宜优先利用逆变器内部已有温度数据，同时在具有代表性的逆变器区域布置室外温湿度监测，并根据实际故障和凝露风险选择部分设备开展柜内环境验证。
对于数千台组串逆变器的大型电站，不宜简单理解为每台设备均必须增加独立温湿度传感器，应采用风险分级和代表性布点。
3. 光伏逆变器柜内部
需要柜内微环境监测时，传感器应安装在低压控制或环境代表位置，避开功率模块散热器、风道出口、电抗器和其他强热源，并由设备制造商确认不会影响电气安全和散热结构。
4. 风机塔筒底部控制区域
部分风机主控、电气柜、变流器或辅助控制设备布置于塔底。塔筒具有较大的垂直空间，底部还可能受到基础潮气、门体开启和外部环境影响，应根据设备实际布局设置代表性温湿度测点。
5. 风机机舱环境
机舱内部布置发电机、齿轮箱、变流器、主控设备及辅助系统，运行过程中热源较多。环境传感器应避开机械设备局部热表面和直接冷却气流，监测能够代表电气设备实际运行空间的空气状态。
6. 风电主控柜
主控柜内部主要包含PLC、I/O模块、电源、继电器、通信和安全控制设备。高湿和凝露可能影响电子控制系统长期可靠性，可根据机型和运行环境配置柜内温湿度或凝露监测。
7. 风电变流器柜
风电变流器运行时功率器件产生较大热量，环境监测应与功率模块、散热器、风扇或液冷数据联合分析。柜内空气温度正常并不能排除功率模块局部过热。
8. 海上风电电气柜
海上风电项目应重点监测长期高湿和柜内凝露状态，同时结合盐雾、防腐涂层、密封及过滤系统开展综合在线运维。空气湿度数据不能代替设备耐盐雾和防腐设计。
七、技术原理与算法模型
1. 柜内外环境温差
设柜内环境温度为Tcab，设备外部环境温度为Tamb：
ΔTcab = Tcab - Tamb
设备运行时ΔTcab通常随功率和散热状态变化。相似运行功率下ΔTcab长期增加时，可以进一步检查过滤器、风扇、风道和散热系统。
2. 温度空间差
如果一个逆变器房、风机机舱或大型电气舱设置多个环境测点：
ΔTspace = Tmax - Tmin
长期空间温差增大可能表示局部热源、气流短路或散热能力不均。
3. 温度变化速率
定义：
VT = [T(t2)-T(t1)]/(t2-t1)
散热风扇故障、过滤器严重堵塞或空调停止以后，环境温度可能在达到最终高温限值以前已经持续上升，因此VT可作为趋势预警指标。
4. 空气露点
根据空气温度和相对湿度，可以采用Magnus类关系估算露点：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
露点比单独相对湿度更加适合评价新能源电气柜内部是否正在接近凝露条件。
5. 凝露安全余量
若柜壁、散热器非发热区域或其他低温表面温度为Ts：
ΔTdew = Ts - Tdew
ΔTdew越小，表示表面越接近凝露条件。当Ts低于Tdew时，从热湿物理条件上已经具备形成凝露的可能。
工程应用应根据传感器误差、环境变化速度和设备重要程度设置适当提前量，不宜等到理论值为0以后才开始报警。
6. 光伏功率与柜温关联
如果取得逆变器交流有功功率Pac，可建立：
Tcab = f(Pac，Tamb，Cooling，Time)
在相似室外环境和输出功率条件下，如果某台逆变器柜内温度长期高于同型号设备，可进一步检查散热和设备状态。
7. 光伏昼夜环境分段
光伏项目可按照：
日出启动 → 功率上升 → 中午高负荷 → 功率下降 → 日落停机 → 夜间冷却
进行环境数据分段。
白天重点分析高负荷温升和散热性能；夜间重点分析湿度上升、柜体冷却以及凝露安全余量。这种方法比单纯计算全天平均温湿度更加符合逆变器实际运行机制。
8. 风机运行状态环境模型
风电项目可根据SCADA将环境数据划分为：
运行发电 → 待机 → 限功率 → 故障停机 → 正常停机 → 检修
不同状态下分别建立Tcab、RHcab及露点基线。这样可以避免把运行时正常设备发热与停机期间的异常高温混为一谈。
9. 停机凝露风险
设备停机后可重点分析：
设备停机 → 内部发热下降 → 柜体温度下降 → 相对湿度变化 → 表面接近露点
的完整过程。
对于长期停机、夜间光伏逆变器及低风速停机风机，这类状态可能比正常满功率运行更容易暴露防凝露设计问题。
10. 同型号设备横向比较
同一场站往往部署大量相同型号逆变器或风力发电机组。可以在相近室外环境和相似功率条件下比较：
ΔTunit,i = Tcab,i - median(Tcab,1...n)
长期明显高于同类设备的单元可优先进入检查，从而利用设备群体数据识别风扇、过滤器、散热或传感器异常。
八、系统功能设计
系统应具备光伏逆变器、风机机舱、主控柜及变流器柜温湿度实时显示、历史自动记录、多点趋势比较、环境最高最低值、柜内外温差、变化速率、露点、凝露安全余量以及设备在线状态管理功能。
平台应允许光伏和风电采用不同的环境分析模板。光伏侧按照昼夜发电周期和逆变器功率进行分析；风电侧则按照机组运行、待机和停机状态进行分析。
环境报警和设备内部温度报警应分别显示。例如“柜内空气高温”“IGBT高温”“变压器高温”“环境高湿”“凝露风险”属于不同性质的事件，不应在平台中简单合并为一个高温告警。
系统还应记录异常开始、最大值、持续时间、处置和恢复全过程，并支持按照设备编号查询长期环境运行历史。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于光伏逆变器房、设备舱、风机塔筒、机舱及其他具有足够安装空间的空气温湿度连续监测。
2. 紧凑型柜内温湿度探头
用于逆变器柜、风电主控柜、变流器柜及其他空间有限的电气柜内部。具体安装位置和结构应由设备制造商或项目技术人员确认。

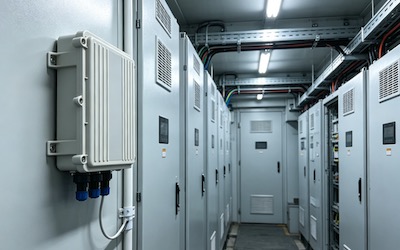

3. S-CJ711智能主机
用于多个环境传感器集中采集、本地数据存储以及4G或以太网通信，可根据逆变器房、光伏方阵区域或单台风机结构进行配置。
4. 表面温度传感器
用于柜壁、冷却管路和历史易凝露表面，与空气露点联合进行凝露风险判断。
5. 室外温湿度监测
用于记录新能源场站真实气候背景，并与逆变器或风机柜内环境进行比较。S-GBTH百叶结构可根据项目安装条件用于相应室外环境监测。
6. 加热器和除湿状态接口
柜体配置防凝露加热器或除湿装置时，可将其启停状态接入平台，用于分析防凝露设备投入以后环境是否真正改善。
7. 风扇和冷却系统接口
可读取逆变器风扇、风机变流器风扇、液冷泵或其他热管理设备运行状态，与环境温度趋势联合分析。
8. SCADA数据接口
通过项目允许的通信接口获取逆变器有功功率、风机功率、运行状态及设备告警，为环境分析提供实际工况背景。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出形式：RS485、4～20mA等形式可选。
通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于环境传感器，另一路可用于项目设备扩展。
通信方式：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 电气柜内部应用边界
S-GBTH更适合设备房、预制舱、塔筒和机舱空间。对于逆变器、风电主控柜或变流器柜内部，应根据柜体剩余空间使用紧凑型温湿度探头，并保证新增设备不影响绝缘距离、散热风道、维护及设备原有防护结构。
4. 外壳防护等级边界
IP65等防护等级描述外壳对固体异物和进水的防护性能，并不能证明柜内不会由于温度变化发生凝露，因此不能使用IP等级替代柜内露点和防凝露设计。
5. 温度监测边界
空气环境温度不能替代IGBT、功率模块、散热器、电抗器、变压器、轴承、电缆端子和母排等设备部件温度。设备器件温度应使用原机传感器或对应专业测温系统获取。
6. 本地存储边界
S-CJ711配置8Mbit Flash，可为远程网络异常期间现场环境数据存储提供基础。具体离线数据保存时间应按照接入传感器数量、采样周期和数据格式进行容量核算，不宜统一承诺固定天数。
十一、软件平台与数据展示
平台按照新能源场站、发电单元、设备类型、逆变器或风机、电气柜和环境监测点进行层级管理。首页可集中显示设备环境温度、相对湿度、露点、当前凝露风险及异常设备数量。
光伏电站可在方阵或逆变器布置图中显示代表性环境测点，使运维人员快速查看高温区域、湿度异常区域以及夜间高凝露风险设备。
风电场可在风机地图中显示每台机组环境状态，进入单机页面后进一步查看塔底、机舱、主控柜和变流器柜温湿度历史。
平台宜将逆变器功率或风机功率与柜内环境温度显示在同一时间轴。这样可以区别“设备功率升高产生的正常温升”和“同等负荷下散热性能异常造成的温升”。
配置表面温度以后，软件可同时显示空气露点、关键表面温度和凝露安全余量，实现由简单高湿报警向物理凝露风险监测升级。
十二、数据分析与智能应用
1. 逆变器散热性能趋势分析
同一台光伏逆变器可在相似室外温度和有功功率条件下比较柜内温升。如果运行数月后ΔTcab逐渐增大，可进一步检查风扇、滤网、散热器积尘和设备热管理状态。
2. 光伏夜间凝露分析
系统重点统计日落以后设备内部温度下降、相对湿度升高及露点安全余量变化。若凝露风险经常集中在凌晨时段，可进一步检查柜体密封、呼吸结构、防凝露加热和设备安装环境。
3. 光伏设备群横向分析
同一方阵大量相同型号组串式逆变器具有较强横向比较价值。在相近辐照和功率条件下，某个区域长期明显高温，可以优先检查当地遮挡、通风、散热和设备状态，而不必逐台采用相同维护频率。
4. 风机停机高湿分析
风机停机以后，平台可以统计机舱和电气柜温度下降及湿度变化过程。若特定机组停机后柜内湿度明显高于同场其他机组，则应重点检查柜体密封、防凝露加热及机舱环境。
5. 风电变流器冷却能力分析
将变流器输出功率、柜内温度、功率模块温度和冷却系统状态联合比较，可以识别在相同负荷下设备温升逐渐增加的趋势，为过滤器、风机、液冷及换热设备预防性维护提供依据。
6. 海上风电高湿暴露统计
对海上风机可以统计柜内处于高湿环境的累计时间，并与设备检修时发现的腐蚀、盐分沉积及绝缘状态联合分析。
该数据用于运维风险分析，不代表空气湿度可以直接量化盐雾腐蚀程度。
7. 环境控制设备效果评价
防凝露加热器投入以后，可统计柜内相对湿度、表面露点安全余量以及达到稳定环境所需时间。如果长期恢复能力下降，应检查加热器实际性能、柜体密封和外部潮气进入问题。
十三、预警机制与决策支撑
1. 原设备技术条件优先
光伏逆变器、风机控制柜和变流器正式环境控制范围应首先依据设备制造商技术条件、产品标准、场站设计文件和当地气候等级确定，不宜由环境监测系统统一规定一个适用于所有新能源电气柜的温湿度范围。
2. 高温趋势预警
柜内温度仍未达到设备允许上限但持续快速升高时，可产生趋势预警。结合设备运行功率以后，可以进一步提高异常判断准确性。
3. 高湿趋势预警
相对湿度持续上升但尚未达到最终控制值时，可提前提示防凝露设备检查，尤其适用于夜间光伏逆变器及风机停机状态。
4. 凝露风险预警
配置表面温度后，应以露点安全余量作为重要判断依据。当关键表面逐渐接近露点时提前形成预警，而不是等到设备内部已经出现可见水珠以后再处理。
5. 同型号设备偏差预警
相同功率和类似室外环境下，某台逆变器或风机电气柜温升明显高于同型号设备，可形成设备群偏差提示，使运维人员优先检查异常单元。
6. 器件过温与环境高温分级处理
若柜内空气温度正常而功率模块自身过温，应优先进入设备故障诊断；若多台设备同时出现环境高温，则应重点检查场站公共气候条件、设备房通风或空调系统。
7. 推荐处置流程
环境趋势异常 → 验证温湿度测点 → 查询室外环境 → 查询逆变器/风机运行状态及功率 → 检查器件温度 → 检查风扇、滤网、液冷或空调 → 计算露点及凝露安全余量 → 检查柜体密封和加热除湿 → 实施运维措施 → 确认环境恢复 → 保存故障及处置记录。
十四、项目实施方案
1. 设备和环境调查
实施前应收集光伏逆变器、风力发电机组型号、柜体结构、环境等级、冷却方式、设备数量、SCADA架构、当地极端温湿度、海拔及沿海盐雾等资料。
2. 光伏设备分类
应分别考虑集中式逆变器、组串式逆变器、逆变升压一体机和室内逆变器设备，不同结构不能采用完全相同的监测点方案。
3. 风机电气设备分类
应明确主控柜、变流器柜、塔底柜、机舱柜及其他控制设备实际安装位置，并根据风冷、液冷和机舱空气循环条件分别布点。
4. 风险分级布点
优先覆盖历史发生过高温、凝露、腐蚀、控制板故障、风扇故障及运行环境较恶劣的设备。对于规模很大的新能源场站，可采用代表点和重点设备相结合方式，避免无差别大量布点。
5. 传感器安装
S-GBTH应安装在具有代表性的空气环境位置，避免太阳直接辐射、逆变器热排风、风机齿轮箱局部热源及空调直接吹风。
6. 柜内探头安装
柜内探头安装必须经过设备厂家或电气技术负责人确认，不能影响绝缘距离、EMC、散热风道、柜体密封、防护等级及维护。
7. 凝露监测设计
存在凝露历史问题时，应先调查实际易凝露表面，而不是任意选择位置增加表面温度探头。重点可包括柜壁、冷却管路及夜间降温明显的位置。
8. 通信施工
RS485通信线路应采用可靠工业通信线缆，做好屏蔽、接地、浪涌防护及强弱电分离。风电机组及光伏场站均属于雷电暴露较强环境，应特别注意线路和设备防雷措施。
9. 平台联调
系统应与光伏监控或风电SCADA进行时间同步，确保设备功率、运行状态和环境数据能够在同一时间轴进行比较。
10. 项目验收
验收资料宜包括设备清单、测点布置、通信拓扑、传感器校准或比对资料、历史数据、本地存储、断网测试、报警测试以及与场站SCADA的数据联调记录。
十五、运维服务保障
温湿度传感器应根据新能源场站计量和设备管理制度开展周期校准或现场比对。沿海、高湿、沙尘及户外环境应适当加强传感器外观、污染和接口检查。
光伏场站传感器应定期检查沙尘、昆虫、雨水及连接器状态；风机机舱和塔筒环境则应检查油雾、盐分、粉尘及振动是否对探头和线缆造成长期影响。
S-CJ711智能主机应检查供电、RS485、本地Flash以及4G或以太网通信。平台必须区分真实环境异常、传感器故障、通信中断和逆变器或风机自身故障。
光伏组件扩容、逆变器更换、风机控制系统改造、变流器升级、风道变化或热管理系统调整以后，应重新评价原监测点代表性。
建议场站定期形成环境运行分析报告，对柜内高温、夜间高湿、凝露风险、散热恢复时间、同型号设备环境偏差及传感器离线等信息进行统计，作为预防性维护依据。
十六、项目优势与方案价值
本方案没有把光伏逆变器和风电控制柜简单理解为普通配电柜温湿度监测，而是根据两类新能源设备真实运行周期建立不同的环境分析逻辑。
对于光伏逆变器，重点关注“太阳辐照—输出功率—设备温升—日落停机—夜间冷却—凝露风险”；对于风电设备，则重点关注“风速—机组状态—发电功率—电气柜热负荷—停机冷却—高湿凝露”。因此同一套监测平台能够实现统一管理，但不会使用完全相同的分析模型机械处理两类设备。
方案还明确区分空气环境温度和设备器件温度，并强调IP防护等级不等于防凝露能力。对于设备真正的功率模块、电气接点及关键部件温度，仍以设备自身传感器和专业测温系统为准。
S-GBTH和S-CJ711可构成新能源设备房、塔筒和机舱环境监测基础，柜内微环境则采用更加紧凑的专用探头。进一步与逆变器监控、风机SCADA、冷却系统及防凝露装置融合后，可形成“自然环境—柜内微环境—设备功率—热管理—凝露风险—设备故障—运维处置”的新能源电气设备环境综合在线监测体系。
十七、应用场景
光伏逆变器温湿度监测：用于集中式、组串式及其他光伏并网逆变器运行环境监控。
光伏逆变器房温湿度监测：用于逆变器室、预制舱及逆变升压一体化设备环境管理。
组串式逆变器环境监测：用于大型光伏阵列户外逆变器代表性环境和凝露风险分析。
光伏逆变器防凝露监测：用于高湿、昼夜温差较大及沿海光伏电站夜间柜体凝露风险管理。
风力发电机组控制柜温湿度监测：用于风机主控柜、辅助控制柜及相关电子控制设备。
风电变流器柜温湿度监测：用于全功率和双馈式风电变流器运行环境及散热状态辅助分析。
风机机舱温湿度监测：用于机舱电气设备运行空间、高湿及停机凝露风险监控。
风机塔筒温湿度监测：用于塔底电气设备、控制柜及潮湿环境连续监测。
海上风电控制柜高湿监测：用于海上及沿海风机高湿、盐雾环境下的电气柜环境管理。
新能源场站设备环境物联网监测：用于光伏、风电及风光一体化场站多设备集中环境管理。
十八、效益分析
通过24小时环境连续监测，可以发现传统设备内部温度告警无法完整体现的高湿和凝露风险，同时减少人工巡检在夜间、恶劣天气及无人值守时段形成的数据盲区。
光伏项目通过白天高负荷和夜间冷却过程联合分析，可以同时评价逆变器散热能力与夜间防凝露状态，避免只关注白天高温而忽略夜间湿热风险。
风电项目通过机组状态和柜内环境关联，可以识别停机后高湿、变流器散热性能下降及同场机组之间的环境差异，为风电机组预防性维护提供新的数据维度。
通过同型号设备横向比较，可以从数百台甚至数千台新能源设备中优先筛选环境表现异常的设备，减少完全依赖固定周期人工巡检，提高运维资源使用效率。
对于海上、沿海和高湿场站，环境历史还可以与控制板腐蚀、绝缘异常及设备故障记录进行长期关联，为柜体密封、防腐和防凝露改进提供客观数据。
当逆变器或风机出现高温停机、功率降额、控制故障等问题时，可调取故障前后柜内环境、室外环境、功率和热管理数据，帮助区分环境问题、散热系统故障和设备内部故障，提高故障定位效率。
十九、标准规范与政策依据
光伏逆变器和风电控制柜属于不同新能源设备体系，正式项目应分别依据对应产品标准、风电机组设计标准、低压电气设备要求、外壳防护及环境试验标准进行设计。温湿度监测报警值最终应服从具体设备制造商技术条件和场站设计文件。
- GB/T 37408-2019《光伏发电并网逆变器技术要求》。
- GB/T 37409-2019《光伏发电并网逆变器检测技术规范》。
- GB/T 25386.1-2021《风力发电机组 控制系统 第1部分：技术条件》。
- GB/T 25387.1-2021《风力发电机组 全功率变流器 第1部分：技术条件》。
- GB/T 25388.1-2021《风力发电机组 双馈式变流器 第1部分：技术条件》。
- GB/T 18451.1-2022《风力发电机组 第1部分：设计要求》。
- GB/T 7251.1-2023《低压成套开关设备和控制设备 第1部分：总则》。
- GB/T 4208-2017《外壳防护等级（IP代码）》。
- GB/T 2423.3-2016《环境试验 第2部分：试验方法 试验Cab：恒定湿热试验》。
- GB/T 2423.17-2024《环境试验 第2部分：试验方法 试验Ka：盐雾》。
- 光伏逆变器、风力发电机组、变流器、主控柜及冷却设备制造商技术资料。
- 建设单位新能源场站运行规程、设备维护、网络安全及故障处理制度。
1. 光伏并网逆变器
GB/T 37408-2019是当前光伏发电并网逆变器的重要技术要求标准，GB/T 37409-2019规定相应检测技术规范。光伏逆变器正式使用环境应以产品设计、型式试验和制造商技术条件为依据，外部环境监测系统不能改变逆变器原有环境额定能力。
2. 风力发电机组控制系统
GB/T 25386.1-2021已经代替GB/T 25386.1-2010，适用于风力发电机组控制系统技术条件。风机主控柜温湿度监测可以作为控制系统运行环境管理的一部分，但不能替代风机原有主控安全逻辑。
3. 风电变流器
全功率风电变流器现行主要产品技术标准为GB/T 25387.1-2021，双馈式风电变流器可依据GB/T 25388.1-2021。变流器柜环境监测应与其自身功率器件温度、冷却系统和故障保护共同使用。
4. 外壳防护
GB/T 4208-2017规定IP代码和外壳防护等级。IP等级解决的是外部固体异物和水进入的防护分类，不应被解释为设备内部永远不会出现高湿和凝露。
5. 湿热及盐雾环境
GB/T 2423.3-2016适用于电工电子产品恒定湿热环境试验。沿海、海上风电和高盐雾光伏项目还可结合现行GB/T 2423.17-2024开展相应环境适应性评价。
需要明确，湿热及盐雾试验属于设备产品环境适应性验证，不能直接转化为场站实时温湿度报警值。运行报警参数应按照具体设备允许环境和运维策略确定。
6. 控制参数确定原则
新能源电气柜环境参数宜遵循“设备制造商允许条件优先、当地极端环境校核、设备运行状态关联、凝露风险控制、长期运行数据优化”的原则。
户外组串式逆变器、集中式逆变器房、陆上风机控制柜、海上风机变流器柜属于明显不同应用场景，不应设置完全相同的温湿度报警条件。
二十、成功案例
以下为典型应用案例（示例），用于说明光伏逆变器及风电控制柜温湿度监测的工程应用逻辑。如没有对应真实客户业绩，对外发布时应保留“典型应用案例（示例）”说明。
案例一：光伏逆变器白天运行正常但夜间出现凝露风险
某光伏电站部分逆变器在白天满功率运行期间设备温度完全正常，但梅雨季凌晨偶尔出现绝缘及控制相关异常。
增加柜内环境监测以后发现，日落后逆变器内部温度逐步下降，相对湿度同步升高，凌晨部分柜内表面逐渐接近空气露点。
项目进一步检查柜体密封和防凝露措施，并优化内部加热管理后，夜间露点安全余量得到改善。
该案例说明光伏逆变器环境问题不能只在白天发电期间分析。
案例二：相同功率下一台逆变器柜内温度持续偏高
某大型光伏场站拥有大量相同型号逆变器。平台通过同型号设备横向比较发现，在相似室外温度和输出功率条件下，其中一台逆变器柜内环境温升长期高于其他设备。
现场检查发现设备散热区域积尘严重，实际通风能力下降。
完成清洁维护后，柜内温升重新接近同型号设备群体水平。
该案例说明大规模光伏电站可以利用设备群体环境数据实施状态检修。
案例三：风机停机以后控制柜湿度明显升高
某陆上风电场部分机组在正常发电过程中柜内环境稳定，但长时间低风速停机后，主控柜相对湿度明显上升。
历史数据表明停机后柜体温度下降速度较快，而防凝露加热投入存在延迟。
维护人员优化防凝露控制策略以后，长期停机期间柜内环境得到改善。
该案例说明风机正常运行和停机状态需要采用不同环境分析逻辑。
案例四：风电变流器高温并非室外高温造成
某风机变流器多次产生高温降额，但同场其他风机在相同室外条件下运行正常。
环境监测显示该机组变流器柜内温升在相似功率下明显高于其他机组。进一步检查确认冷却风道和过滤部分存在异常。
维护后变流器柜内环境温度和功率模块温度同时恢复。
该案例说明将场站环境、柜内环境和设备内部温度联合分析能够提高故障定位效率。
案例五：海上风机长期高湿用于防腐维护分析
某海上风电项目对机舱和控制柜长期湿度进行统计，发现部分机组柜内高湿持续时间明显高于同场其他设备。
现场检修进一步发现相关柜体密封和通风状态存在差异。
项目随后对密封、防凝露和防腐措施进行专项处理，并继续利用环境历史观察治理效果。
该案例说明海上风机温湿度数据可作为防腐和绝缘风险分析的重要环境背景，但不能替代盐雾和设备腐蚀状态检测。
案例六：柜内环境正常但功率模块仍出现异常过温
某逆变器出现IGBT高温报警，但柜内空气温度和相邻设备环境均处于正常状态。
运维人员没有将问题归因于环境系统，而是继续检查设备自身散热器、功率模块和温度检测回路，并最终发现局部热管理故障。
该案例说明柜内温湿度正常并不能证明所有电力电子器件温度正常，环境监测和设备内部温度保护必须保持正确技术边界。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB/T 37408-2019《光伏发电并网逆变器技术要求》。
- GB/T 37409-2019《光伏发电并网逆变器检测技术规范》。
- GB/T 25386.1-2021《风力发电机组 控制系统 第1部分：技术条件》。
- GB/T 25387.1-2021《风力发电机组 全功率变流器 第1部分：技术条件》。
- GB/T 25388.1-2021《风力发电机组 双馈式变流器 第1部分：技术条件》。
- GB/T 18451.1-2022《风力发电机组 第1部分：设计要求》。
- GB/T 7251.1-2023《低压成套开关设备和控制设备 第1部分：总则》。
- GB/T 4208-2017《外壳防护等级（IP代码）》。
- GB/T 2423.3-2016《环境试验 第2部分：试验方法 试验Cab：恒定湿热试验》。
- GB/T 2423.17-2024《环境试验 第2部分：试验方法 试验Ka：盐雾》。
- 光伏逆变器、风力发电机组、风电主控系统、变流器及热管理设备制造商技术文件。
- 新能源场站SCADA运行规程、设备维护制度、网络安全及故障处置文件。
本方案适用于集中式光伏逆变器、组串式光伏逆变器、光伏逆变器房、逆变升压一体机、陆上风力发电机组、海上风力发电机组、风机塔筒、机舱、主控柜、全功率变流器柜、双馈变流器柜以及其他新能源电力电子控制设备的温湿度综合在线监测。
光伏逆变器和风电控制柜温湿度监测真正需要解决的，不只是知道“柜内当前多少度、多少湿度”，而是持续掌握自然环境、设备运行功率和柜体微环境之间的关系，识别白天高温、夜间冷却、设备停机、高湿、凝露以及散热性能下降等不同风险机制。
S-GBTH温湿度传感器可承担逆变器房、塔筒和机舱等一般环境感知，S-CJ711智能主机负责多点自动采集、本地存储以及4G或以太网传输；紧凑电气柜内部则采用尺寸更适合的温湿度探头。进一步与光伏监控、风电SCADA、功率模块温度、风扇、液冷和防凝露设备融合后，可构建“自然环境—柜内微环境—设备功率—热管理—凝露风险—设备异常—运维处置”的新能源电气设备环境综合在线监测体系。
