一、项目背景与行业痛点
柴油发电机组广泛应用于数据中心、医院、通信设施、金融机构、商业综合体、工业厂区、轨道交通、机场、学校及其他对供电连续性具有较高要求的场所，主要承担市电故障后的应急备用电源，也可用于独立供电、削峰或特殊工程临时供电。典型柴油发电机房由柴油发动机、交流发电机、启动蓄电池、控制柜、ATS或相关配电设备、日用油箱、燃油系统、冷却系统、进排风系统、排烟系统以及消防设施组成。柴油发电机组运行过程中会持续产生大量热量。发动机燃烧产生的能量只有一部分转换为机械功和电能，其余通过冷却系统、排烟、机体辐射及空气流动释放。如果机房进风不足、热风排出不畅、散热器气流短路或通风设备异常，机房温度可能快速升高，并进一步影响发动机进气条件、散热能力、发电机及控制设备运行环境。
对于应急备用柴油发电机而言，还有一个与普通连续运行设备不同的特点：设备绝大多数时间处于停机备用状态，只在定期试机、市电故障或应急情况下运行。长期停机过程中，机房内部温度随季节和昼夜变化，发动机、发电机、控制柜及金属结构件可能出现低温表面。如果空气含湿量较高，局部表面温度接近空气露点，就可能出现凝露风险，对发电机绕组绝缘、控制板、接线端子及金属结构长期可靠性造成影响。柴油发电机启动后，机房环境又会由相对稳定状态快速转变为高热负荷状态。几分钟内发动机冷却液、机体、排烟管和散热系统温度迅速升高，如果通风能力不足，机房空气温度也会持续上升。因此，柴油发电机房环境监测不仅需要判断某一时刻是否超过固定温度，还应关注发电机启动前、运行中和停机后的完整温度变化过程。传统柴油发电机控制器通常已经监测发动机冷却液温度、润滑油压力、转速、电压、电流、频率及部分故障参数，但这些参数属于柴油发电机组自身运行状态，并不能完全代表机房环境。同样，机房空气温度正常也不能证明发动机冷却系统、发电机绕组或排烟系统运行正常。因此，需要明确区分“机房环境监测”和“柴油发电机设备状态监测”。
柴油发电机房还存在燃烧、燃油和排烟安全问题。如果排烟管路泄漏、进排风组织异常或设备燃烧状态异常，可能造成废气在机房内部积聚。温湿度传感器无法检测一氧化碳、氮氧化物、烟气或燃油泄漏，因此高安全要求项目还应根据风险配置相应气体、烟感、燃油泄漏或消防监测设施。

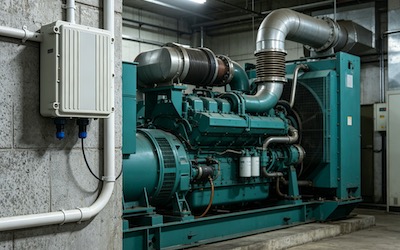

本项目建设柴油发电机房温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G或以太网通信及环境监测平台，对发电机房空气环境实施24小时连续监测，并根据项目需要扩展室外环境、启动蓄电池区域、控制柜、进排风及其他辅助参数，实现环境数据自动采集、本地存储、趋势分析、露点计算、异常预警和历史追溯。
系统总体技术逻辑为：
柴油发电机运行条件 → 机房热湿负荷分析 → 代表性温湿度布点 → 连续环境采集 → 露点及凝露风险分析 → 发电机运行状态关联 → 进排风与冷却状态分析 → 智能主机本地存储 → 4G/以太网上传 → 环境异常预警 → 运维处置 → 环境恢复确认。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在柴油发电机房建立连续、自动、可远程管理的环境温湿度监测体系，将传统墙面温湿度表、人工巡检和设备控制器中的局部参数升级为具有历史记录和趋势分析能力的综合在线监测系统。
系统应根据发电机房面积、机组数量、额定功率、散热器位置、进排风方式、启动电池布置及房间结构合理设置监测点，并能够覆盖长期备用、定期试机及带载运行等不同工况。
系统应实现实时温湿度、本地数据存储、4G或以太网通信、历史趋势、多点比较、环境变化速率、露点、异常持续时间及设备在线状态管理。具备BMS、动力环境监控、SCADA或楼宇管理系统的项目，可进一步进行接口集成。
2. 监测目标
主要监测柴油发电机房空气温度和相对湿度，并根据项目需要增加机组进气附近环境、机房上部热空气区域、控制柜区域、启动蓄电池区域及室外温湿度监测。
系统应重点识别柴油发电机启动后的机房快速温升、长时间带载后的热环境稳定性、通风系统异常、长期停机期间高湿和凝露风险以及试机结束以后机房环境恢复能力。
最终应能够回答：机组启动以后机房温度以多快速度上升、哪个区域最热、通风系统是否能够控制环境、机组停机以后环境多长时间恢复、高湿是否集中出现在长期备用期间，以及环境异常是否与风机、百叶、空调或设备运行状态有关。
三、需求分析
1. 机房空气温度与发动机冷却液温度不能混淆
发动机冷却液温度反映柴油发动机冷却系统和机体热状态，机房空气温度则反映设备所处外部环境。两者具有热交换关系，但属于不同物理量。
发动机出现冷却液高温时，应首先检查冷却液、散热器、水泵、风扇、节温器及负荷等设备因素；机房空气高温则应重点检查通风、热空气排出及房间热负荷。环境温湿度系统不能替代发动机ECU或机组控制器的冷却液温度保护。
2. 发电机绕组温度不能由机房环境温度推断
交流发电机定子绕组、轴承及内部部件运行过程中自身产生热量。大功率发电机可根据设备配置监测绕组和轴承温度。机房空气温度正常并不能证明绕组没有发生异常过热。
因此，对于需要进行发电机热状态综合在线监测的项目，应读取机组自身RTD、控制器或专业测温系统数据，与机房环境温度联合分析。
3. 柴油发电机房通风具有燃烧空气和散热双重作用
柴油发动机运行需要持续吸入燃烧空气，同时机房还需要排出发动机、发电机及排烟系统向室内释放的热量。进风不足既可能造成机房温升，也可能影响发动机运行。
因此柴油发电机房温度异常不能简单通过增加空调解决，应首先核查机组制造商要求的燃烧空气量、散热空气量以及进排风系统设计。
4. 散热器排风回流可能形成高温循环
采用机组自带散热器并通过风道向室外排热时，如果排风口和进风口位置不合理、柔性连接漏风或百叶阻力较大，排出的热空气可能重新进入机房或回流至散热器进风侧。
这类问题会导致机房温度和散热器进风温度不断升高，因此可以通过室内外及进排风区域多点温度监测辅助判断。
5. 长期备用状态需要重点考虑高湿和凝露
备用柴油发电机可能连续数天甚至更长时间不运行。停机期间设备自身热源很小，发电机绕组、控制柜及金属部件温度随机房环境变化。
如果机房潮湿、地下水汽较大或昼夜温差明显，应关注空气露点和设备冷表面。发电机配置防凝露加热器时，可进一步采集加热状态并评价其实际效果。
6. 启动蓄电池环境需要单独关注
柴油发电机启动可靠性高度依赖启动蓄电池。长期高温会影响部分蓄电池使用寿命，低温则可能降低瞬时放电能力。启动蓄电池所在环境应根据电池类型和制造商技术要求管理。
机房环境温度只能代表电池周围空气，不能替代蓄电池自身电压、内阻、温度、充电状态及容量检测。
7. 温湿度系统不能承担排烟和燃烧安全监测
柴油机排烟中含有多种燃烧产物。机房排烟系统应独立可靠，不能通过温湿度判断烟气是否泄漏。
根据建筑用途、机房结构及风险评估，可进一步配置一氧化碳等气体监测、烟感、燃油泄漏及相应消防设施。这些参数应由专业设备测量。
四、总体解决方案
柴油发电机房温湿度综合在线监测采用“机房多点温湿度感知＋室外环境扩展＋设备运行状态关联＋现场智能采集＋本地存储＋4G/以太网通信＋环境监测平台”的总体技术路线。
一般发电机房可采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。小型单机机房可设置具有代表性的主要环境监测点；多机组、大功率或房间较大的项目应根据进风、机组和排风位置增加测点。
柴油发电机组控制器已有的冷却液温度、润滑油压力、转速、电压、电流、频率、运行和故障状态，可通过项目允许接口接入综合在线平台。发电机绕组温度、启动蓄电池数据、进排风机状态等也可根据项目扩展。
平台建议按照：
项目/园区 → 柴油发电机房 → 发电机组 → 环境区域 → 温湿度监测点
建立数据结构。
进一步集成后，可形成：
机房温湿度＋室外环境＋机组运行状态＋负载率＋冷却液温度＋发电机温度＋进排风状态＋启动电池状态＋消防安全状态
的综合在线监测体系。
总体数据链为：
S-GBTH温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地Flash存储 → 4G/以太网 → 环境监测平台 → 温升/露点趋势分析 → 发电机运行状态关联 → 通风冷却异常判断 → 运维处置 → 环境恢复确认。
五、系统架构设计
系统由环境感知层、现场采集层、边缘数据层、通信网络层、监测平台层和动力保障应用层组成。环境感知层负责机房温湿度、室外环境和可选辅助参数测量；现场采集层负责多个环境传感器集中接入；边缘数据层为网络异常期间继续保存现场数据提供基础。
通信层根据项目条件采用以太网或4G。数据中心、医院、轨道交通等重要场所宜优先通过建设单位批准的动力环境网络或工业以太网接入；独立机房、偏远站点或技改项目可按照网络安全要求配置4G通信。
平台层负责实时环境状态、历史趋势、露点计算、温升速率、异常持续时间及设备状态管理。进一步读取柴油发电机控制器和通风设备数据后，可以把“环境异常”和“设备异常”放在同一时间轴进行分析。
六、监测内容与监测方法
1. 发电机房代表性环境
在能够代表柴油发电机正常运行空气环境的位置设置温湿度测点，用于长期记录停机和运行期间房间环境。
传感器不宜安装在散热器高温排风、发动机排烟管附近、发动机机体表面或其他局部热源附近，否则所得数据不能代表机房空气环境。
2. 机组进气区域
柴油发动机进气条件会影响发动机性能。大型或高要求项目可在机组空气吸入口附近设置环境温度测点，用于掌握发动机实际吸入空气条件。
此测点应反映房间空气，而不应位于发动机高温排气或散热器回流区域。
3. 散热器进风区域
采用机组自带散热器的项目，可以监测散热器实际吸入空气温度。若室外环境和发动机负荷相似，但散热器进风温度明显升高，应进一步检查机房热风回流和通风系统。
4. 机房上部热空气区域
大功率机组运行后，机房顶部可能形成热空气积聚。对于层高较大或多机组机房，可增加上部温度监测，用于分析空间热分层。
5. 控制柜及ATS区域
机组控制柜、并机柜和ATS等电气设备通常对高温、高湿和凝露具有自身要求，可根据项目风险设置附近温湿度测点。
控制柜空气温度不能替代断路器、母排和接触器的电气接点温度。
6. 启动蓄电池区域
启动蓄电池单独设置时，可监测其周围环境温度。对于配置电池监测系统的项目，应将电池电压、内阻、温度和充电状态与环境温度联合分析。
7. 室外环境
极端高温、严寒或室外气候变化明显的项目可增加室外温湿度测点，用于评价机房通风系统在不同外界条件下的实际性能。
8. 长期备用状态
备用机组停机期间应持续采集温湿度。尤其在梅雨季、地下机房、沿海及高湿区域，应重点分析凌晨、季节转换和长时间停机期间的露点变化。
9. 定期试机和带载运行
每次柴油发电机定期试机或带载测试均可形成完整环境事件，包括启动前环境、启动后温升、稳定运行温度、停机以及环境恢复阶段。
长期比较相似负载下的机房环境响应，可以评价通风散热系统性能是否发生变化。
七、技术原理与算法模型
1. 机房多点温度极值
设第i个环境监测点温度为Ti(t)，相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
对于柴油发电机房热环境，应重点关注最高温度位置以及持续时间，不能只采用房间平均值。
2. 机房空间温差
定义：
ΔTspace = Tmax - Tmin
正常运行负荷相近时，如果ΔTspace逐渐增大，可以重点检查进排风组织、局部热空气滞留以及新增设备热源。
3. 发电机启动后的温升速率
定义机房温升速率：
VT = [T(t2)-T(t1)]/(t2-t1)
柴油发电机启动以后温度上升属于正常过程，但在相似负载和室外条件下，如果VT明显高于历史正常水平，应检查通风风机、百叶、散热器及排风通道。
4. 机房相对温升
配置室外温度Tout时，可计算：
ΔTroom-out = Troom - Tout
该指标可以用于不同季节比较柴油发电机房热环境。如果相同负荷条件下机房与室外温差长期增加，说明通风和散热条件可能发生变化。
5. 机组负载与机房温度模型
如果柴油发电机控制器提供有功功率P或负载率L，可建立：
Troom = f(L，Tout，Ventilation，Time)
通过相同负载、类似室外温度条件的长期比较，可以发现机房散热能力变化。
该模型只能用于环境和通风性能分析，不能由机房温度直接推算发动机燃烧效率或机械状态。
6. 空气露点计算
根据机房空气温度和相对湿度可采用Magnus类关系估算露点：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
露点适合用于评价停机期间发电机、电气柜及其他冷表面是否存在凝露条件。
7. 凝露安全余量
如果关键设备表面温度为Ts：
ΔTdew = Ts - Tdew
ΔTdew持续减小时，表示设备表面逐渐接近凝露条件。当Ts低于Tdew时，从空气热湿关系上已经具备凝露可能。
实际项目宜考虑传感器误差及环境波动设置提前预警裕量，不宜等待真正出现可见水珠以后再处理。
8. 试机温升曲线
每次定期试机可建立：
T0 → Tstart → Trise → Tstable → Tstop → Trecovery
其中T0为启动前机房温度，Tstable为稳定运行阶段环境温度，Trecovery表示停机后环境恢复过程。
对多次相似负载试机曲线进行比较，可以发现通风系统性能衰减。
9. 环境恢复时间
柴油发电机停机以后，可计算：
trecovery = tstable,room - tstop
如果机房长期需要越来越长时间才能恢复至正常环境，应检查余热排出、通风系统控制和建筑散热条件。
10. 多点联合故障判断
整个机房多个测点同步快速升温，应优先检查机房通风和散热系统；只有发动机或散热器附近测点温升异常时，应重点检查热风回流；只有单个传感器变化而其他环境及机组参数稳定时，应首先确认传感器有效性。
八、系统功能设计
系统应支持柴油发电机房实时温湿度显示、历史自动记录、多点曲线比较、最高温度位置、空间温差、温升速率、空气露点、高温和高湿持续时间以及设备在线状态管理。
平台应能够区分机组“停机备用、启动、空载试机、带载运行、停机冷却”等不同状态，并按照不同运行阶段分析环境数据。
温度报警可采用趋势预警和正式超限相结合的方式。机组启动以后，如果温升速度明显高于历史正常基线，即使房间温度还没有达到最终允许上限，也可以提前通知运维人员检查通风系统。
湿度管理宜增加露点分析。长期备用期间环境湿度不断升高，或者设备表面逐渐接近露点时，可以产生防凝露预警。
与机组控制器对接以后，平台应明确区分“机房环境高温”“发动机冷却液高温”“发电机绕组高温”“启动电池异常”等不同事件，避免把不同物理参数合并为简单的高温报警。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于柴油发电机房一般空气环境、进风区域及其他具有代表性的环境位置温度和相对湿度连续监测。
2. S-CJ711智能主机
负责多个环境传感器集中采集、本地数据存储以及4G或以太网远程通信。多机组机房可根据机房面积和通信线路划分多个采集节点。
3. 室外温湿度传感器
用于记录机房外部环境，为柴油发电机带载运行时的室内外温差、通风性能和极端天气适应性分析提供基础。
4. 表面温度传感器
用于发电机外壳、控制柜或历史发生凝露的关键表面，与机房空气露点联合分析长期备用期间的凝露风险。
5. 机组控制器数据接口
可根据项目读取柴油发电机运行、停机、故障、负载、电压、电流、频率、冷却液温度、润滑油压力及其他设备已有参数。
6. 进排风设备状态接口
可采集机房送风机、排风机、电动百叶及其他通风设备运行状态，使高温异常能够与通风设备状态进行关联。
7. 启动电池监测
可根据项目配置启动电池监控，监测电池电压、温度、内阻或相关健康参数。环境温湿度数据作为电池运行背景信息使用。
8. 气体及安全监测扩展
根据项目风险可进一步配置一氧化碳、烟感、水浸、燃油泄漏等专业监测装置。环境温湿度传感器不能替代上述安全探测设备。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出形式：RS485、4～20mA等形式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于环境传感器，另一路可用于项目设备扩展。
通信方式：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 高温区域安装边界
S-GBTH测量范围能够覆盖一般柴油发电机房环境，但不应直接安装在发动机排烟管、涡轮增压器、散热器高温排风或其他高温辐射位置。此类位置测量的已不再是机房代表性空气环境，并可能超过实际设备适宜安装条件。
4. 发电机设备温度监测边界
空气温度准确度±0.1℃不能替代柴油发动机冷却液温度、发电机绕组温度、轴承温度及排气温度监测。上述参数应读取机组原有传感器或采用适用的专业测量设备。
5. IP等级应用边界
S-CJ711防护等级IP65属于设备外壳防护指标，并不意味着设备适合安装在任意存在柴油、油雾、高温、爆炸危险或直接液体喷射的区域。实际安装位置应结合机房电气、防火及危险区域划分进行确认。
6. 本地数据存储
S-CJ711配置8Mbit Flash，可以为网络异常期间现场数据存储提供基础。实际能够保存的时间取决于接入传感器数量、采样周期、记录字段和数据格式，应通过项目容量核算和断网试验确认。
十一、软件平台与数据展示
软件平台按照项目、建筑或园区、柴油发电机房、发电机组和环境监测点进行分级管理，首页集中显示各机房实时温度、相对湿度、露点、机组运行状态和当前环境报警。
多点机房可在平面图中显示发电机组、进风口、排风口及温湿度传感器位置，快速识别当前最高温区域以及机房空间温差。
历史趋势可同时叠加机房温度、室外温度、柴油发电机负载和冷却液温度，使运维人员能够判断机房温升是否符合实际运行工况。
每次定期试机可以自动形成完整事件曲线，从启动前环境、机组启动、负载建立、稳定运行到停机和环境恢复进行全过程记录。
长期备用阶段则重点展示湿度和露点趋势，使运维人员能够发现季节性高湿和防凝露问题。
十二、数据分析与智能应用
1. 柴油发电机房正常环境基线
系统首先根据长期备用状态建立不同季节的正常温湿度基线，掌握机房在不运行状态下的昼夜环境规律。
如果机房湿度中心长期发生变化，即使没有发生正式报警，也应调查建筑防潮、地下水汽、进排风百叶以及环境控制策略是否发生变化。
2. 定期试机热环境基线
对于固定周期试机，可以按照类似运行负载比较每次启动后的温升速度、最高机房温度和环境恢复时间。
如果柴油发电机设备本身状态正常，但机房最高温度逐渐升高或温升速度明显增加，可优先检查通风散热系统。
3. 进排风性能分析
通过室外温度、进风区域温度、房间温度及排风设备状态联合分析，可以发现进风阻力、百叶堵塞、风机性能下降及热空气回流等问题。
4. 散热器热风回流分析
如果发电机启动以后散热器进风区域温度持续快速升高，并明显高于机房其他区域，而室外环境没有相应变化，应重点检查散热器热排风是否重新回流。
5. 停机凝露风险分析
系统持续计算停机期间空气露点。配置表面温度以后，可评价发电机和控制柜冷表面与露点之间的安全余量。
如果凝露风险集中发生在雨季凌晨或冬季特定时段，可针对性优化防潮、加热及通风方式，而不是全年无差别提高机房温度。
6. 启动蓄电池环境分析
长期统计启动电池所在区域温度，可以辅助判断蓄电池是否持续处于偏高或偏低环境，并与电池容量、内阻及更换周期数据联合分析。
7. 发电机组故障环境排除
如果柴油发电机发生冷却液高温报警，但机房环境和进排风状态始终正常，则应降低机房环境因素调查优先级，继续检查发动机冷却系统。
反之，如果多台机组运行时均出现机房环境同步高温，则应重点调查公共通风和建筑系统。
十三、预警机制与决策支撑
1. 机组制造商运行条件优先
柴油发电机房正式环境温度控制值应首先满足发动机、交流发电机、控制器、启动蓄电池及相关配套设备制造商的环境技术条件。不同功率、冷却方式和使用场景不宜使用完全相同的固定报警值。
2. 温升趋势预警
机组带载以后机房温度持续快速上升，即使暂未达到最终允许温度，也可以根据历史正常试机曲线形成趋势预警。
3. 机房高温报警
当机房空气温度达到项目批准的预警或报警范围时，应形成环境事件，并同时查询柴油发电机负载、室外温度以及送排风设备状态。
4. 高湿及凝露预警
长期停机期间应重点进行高湿和露点风险监测。配置关键表面温度以后，可在设备表面真正出现凝露以前根据露点安全余量提前报警。
5. 通风故障关联报警
若发电机处于运行状态、排风机或电动百叶反馈异常，同时多个温度测点持续上升，可形成高可信度的通风系统异常事件。
6. 设备内部高温与环境高温分级
发动机冷却液、发电机绕组或其他设备自身温度过高时，应按照机组控制保护逻辑处理；机房环境高温则按照通风、建筑环境及热管理问题处理。两类报警可以关联，但不能相互替代。
7. 排烟及气体安全事件优先
如果一氧化碳、烟感、消防或其他安全系统产生报警，应按照相应安全和消防程序处理。普通机房温湿度正常不能作为否定排烟泄漏或消防报警的依据。
8. 推荐处置流程
环境温升异常 → 验证温度传感器 → 查询柴油发电机运行负载 → 比较室外及机房多点温度 → 检查进排风风机和百叶 → 检查散热器及热风回流 → 查询发动机冷却液及设备温度 → 确定环境问题或机组问题 → 实施维修 → 持续监测环境恢复 → 完成事件记录。
十四、项目实施方案
1. 现场资料调查
项目实施前应收集柴油发电机房平面图、机组数量和功率、机组制造商通风要求、散热器形式、进排风位置、排烟系统、启动电池、油箱、配电和已有动力环境监控系统资料。
2. 发电机房热负荷调查
应明确发动机、交流发电机、排烟管、控制柜和其他设备向机房释放的热量，并核查机房设计进排风方式。温湿度监测用于验证实际运行环境，不应替代通风系统工程设计计算。
3. 环境监测点设计
小型单机房可设置一个主要环境测点并根据风险增加进风或热点测点；大型多机组机房应按照机组、进排风区域和空间温度分布配置多个测点。
4. 测点安装位置
传感器应避开发动机机体、排烟管、散热器排风、控制柜高温出风及太阳直接辐射，同时尽量靠近设备实际所处空气区域。
5. 室外测点
需要开展机房散热性能分析时，可增加室外环境测点。室外传感器安装应避开太阳直接辐射、墙面热辐射和柴油机热排风影响。
6. 高湿和凝露风险点
地下机房、沿海地区及历史受潮项目，可增加设备表面温度或局部环境监测，并检查建筑防水、防潮和地下水汽来源。
7. RS485及供电施工
通信线路应做好地址规划、屏蔽、接地、强弱电分离及必要浪涌保护，并避开高温排烟区域和机械振动较强的位置。
8. 网络接入
重要备用电源系统宜按照建设单位批准的动力环境或BMS网络接入。4G通信适用于独立机房或经批准的远程监测项目，不应未经网络安全确认直接与关键生产控制网络互联。
9. 带载联调
项目完成后应在不影响供电安全的前提下结合正常定期试机或计划带载测试进行环境联调，观察启动以后不同监测点的温升、最高环境温度及通风设备动作。
10. 项目验收
验收资料宜包括设备清单、测点布置图、通信拓扑、传感器校准或比对资料、实时数据、历史数据、本地存储、断网测试、报警测试以及典型试机温升曲线。
十五、运维服务保障
柴油发电机房温湿度传感器应纳入备用电源或动力环境设备维护体系，根据项目要求实施周期校准或现场比对，并保存设备编号、安装位置和校准记录。
柴油发电机房可能存在灰尘、油雾和设备振动，温湿度传感器应定期检查百叶结构、线缆和接线端子。若传感器表面长期被油污或灰尘覆盖，可能造成空气交换变慢和测量响应下降。
S-CJ711智能主机应定期检查供电、RS485、本地Flash及4G或以太网通信。平台应明确区分真实环境异常、传感器故障和网络离线。
每次大修、更换柴油发电机、增容、修改散热风道、更换百叶或改变机房建筑结构以后，应重新评估长期温湿度监测点是否仍具有代表性。
建议结合每月或定期试机形成发电机房环境运行记录，对启动前温度、运行最大温度、温升速率、空间温差、环境恢复时间、高湿及露点风险进行长期统计。
十六、项目优势与方案价值
本方案没有把柴油发电机房温湿度监测简单理解为安装一个联网温湿度表，而是根据柴油发电机“长期备用＋短时间高热负荷运行”的典型特点进行设计。
系统将运行过程划分为备用、启动、带载、稳定运行、停机和环境恢复多个阶段，通过温升速率和试机曲线分析，可以更早发现通风散热能力变化，而不是等到机房已经严重高温以后才处理。
方案同时关注长期停机期间的湿度和露点条件，能够覆盖传统柴油发电机控制器通常不重点记录的环境凝露问题，并可进一步评价防凝露加热措施。
方案明确区分机房空气温度、发动机冷却液温度、发电机绕组温度、启动蓄电池状态以及排烟安全参数，避免使用一种环境传感器错误替代柴油发电机自身状态和安全监测。
S-GBTH和S-CJ711可作为柴油发电机房空气环境监测基础；进一步与机组控制器、风机、ATS、启动电池、气体和消防系统融合后，可形成“机房环境—发电机运行—通风散热—电源保障—安全状态—异常事件—运维处置”的柴油发电机房综合在线监测体系。
十七、应用场景
柴油发电机房温湿度在线监测：用于各类备用、应急和常用柴油发电机房环境自动记录。
数据中心柴油发电机房环境监测：用于数据中心备用电源机房及多台大功率机组环境监控。
医院应急柴油发电机房监测：用于医院一级、特别重要负荷应急供电设备环境管理。
通信柴油发电机房环境监测：用于通信机房、核心局站及通信基础设施备用柴油发电系统。
工业厂区柴油发电机房监测：用于制造工厂、化工、半导体、电子及其他工业备用供电系统。
地下柴油发电机房温湿度监测：用于地下建筑和地下设备房高湿、通风及凝露风险监控。
多机并机柴油发电机房温度监测：用于多台柴油发电机并列运行的大型备用电源系统。
柴油发电机启动蓄电池环境监测：用于启动电池周围温度监控，并结合专业电池监测系统使用。
无人值守柴油发电站环境监测：用于偏远站点、通信设施、矿区和其他无人值守备用电源场所。
柴油发电机房动力环境综合在线监测：用于温湿度、风机、机组、电池、ATS、烟感及其他辅助设备集中管理。
十八、效益分析
柴油发电机房采用24小时温湿度监测后，可以完整记录机组长期备用和短时间运行期间的环境状态，减少人工巡检无法覆盖夜间、节假日及无人值守期间的问题。
通过每次定期试机环境曲线，可以形成机房通风散热性能的长期数据基线。当类似运行负荷下温升越来越快或最高温度逐步升高时，可提前安排风机、百叶、散热器和通风系统维护。
对于长期备用设备，连续湿度和露点分析可以提前识别发电机绕组、控制柜和金属部件可能出现的凝露环境，使防潮管理由发现水珠后的被动处理转变为趋势预防。
多点环境监测还可以帮助运维人员区别局部热风回流和整个机房散热能力不足，减少只通过提高风机功率或增加空调进行粗放式处理。
当柴油发电机发生冷却液高温、设备降额或异常停机时，可调取当时机房环境、室外温度、负载及通风设备状态，为判断是设备自身故障还是外部运行环境问题提供客观依据。
进一步与动力环境平台和运维工单系统集成后，可以实现环境报警、故障定位、维修处置、试机验证和恢复确认的数据闭环，提高备用电源系统运行可靠性。
十九、标准规范与政策依据
柴油发电机房涉及柴油发电机组性能、建筑电气、通风、消防、供配电及设备运行环境等多个专业。不同项目属于民用建筑、工业建筑、数据中心或独立发电设施时，适用标准体系存在差异，应根据具体项目进行选择。
- GB/T 2820.1-2022《往复式内燃机驱动的交流发电机组 第1部分：用途、定额和性能》。
- GB/T 2820.5-2025《往复式内燃机驱动的交流发电机组 第5部分：发电机组》。
- GB/T 2820.6-2009《往复式内燃机驱动的交流发电机组 第6部分：试验方法》。
- GB 51348-2019《民用建筑电气设计标准》，适用于相应民用建筑项目。
- GB 50019-2015《工业建筑供暖通风与空气调节设计规范》，适用于相应工业建筑项目。
- GB 50052-2009《供配电系统设计规范》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- GB/T 4208-2017《外壳防护等级（IP代码）》及其现行修改内容。
- 柴油发动机、交流发电机、控制器、启动蓄电池、散热器及ATS制造商技术资料。
- 建设单位备用电源运行规程、定期试机制度、消防管理和应急供电预案。
1. 柴油发电机组性能标准
GB/T 2820系列是往复式内燃机驱动交流发电机组的重要基础标准。GB/T 2820.1-2022规定发电机组用途、定额和性能等基础内容，正式柴油发电机环境和负载能力还应结合具体发动机与发电机制造商规定进行校核。
2. 发电机组技术要求
GB/T 2820.5-2025为当前发电机组相关技术标准的重要组成部分，适用于往复式内燃机和交流发电机组成的发电机组。温湿度监测系统主要提供设备外部运行环境数据，不能替代发电机组自身的控制、保护和性能验证。
3. 民用建筑柴油发电机房
医院、商业建筑、公共建筑、数据中心及其他民用建筑项目，可结合GB 51348-2019进行备用柴油发电机组及相应电气系统设计。柴油发电机房的进风、排风、排烟、燃油和消防应作为完整工程系统统一设计。
4. 工业建筑通风
工业厂区柴油发电机房还应结合GB 50019-2015及相应专业设计要求确定通风系统。环境温度在线监测能够验证实际通风运行效果，但不能替代设计阶段根据设备散热量和燃烧空气量开展的通风计算。
5. 消防安全
柴油发电机房涉及燃油和高温排烟系统，应依据建筑防火和消防设施通用规范以及具体建筑类型的消防设计要求实施。温湿度监测属于辅助环境系统，不能替代火灾报警、消防设施、燃油安全和排烟系统。
6. 温湿度报警值确定原则
柴油发电机房并不存在适用于所有项目的一组统一温湿度报警值。正式工程宜按照“机组制造商允许环境优先、发电机房通风设计校核、启动电池条件确认、建筑环境和当地气候验证、实际试机数据持续优化”的原则确定。
备用柴油发电机房、连续运行柴油电站、地下机房、高寒地区机房和热带高湿地区机房的环境控制策略不应完全相同。
二十、成功案例
以下为典型应用案例（示例），用于说明柴油发电机房温湿度监测系统的工程应用逻辑。如没有对应真实客户项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：定期试机过程中机房温升逐月增加
某大型建筑柴油发电机每月按照固定流程进行带载试机。机组控制器显示发动机运行参数一直正常，但环境平台发现相似室外温度和负载下，机房达到稳定状态时的温度逐月上升。
进一步比较温升速度后发现，同样运行时间内机房温度上升越来越快。
现场检查确认排风百叶积尘、开启角度不足，同时散热器区域存在部分热空气回流。完成清洁和通风调整以后，试机温升曲线恢复至历史正常水平。
该案例说明机房温湿度监测可以作为柴油发电机通风系统预防性维护的数据来源。
案例二：机组冷却液高温但机房环境正常
某柴油发电机试运行期间出现发动机冷却液高温报警。运维人员查询机房多个环境测点发现室内空气温度和进排风状态均处于历史正常范围。
因此环境因素被降低为次要调查方向，后续重点检查发动机冷却系统并发现实际设备问题。
该案例说明机房空气温度和发动机冷却液温度属于不同监测对象，不能因为设备高温就直接认定机房通风不足。
案例三：地下备用发电机长期停机出现高湿凝露风险
某地下柴油发电机房大部分时间处于备用状态。梅雨季期间墙面温度记录看似没有明显异常，但连续环境监测显示凌晨相对湿度长期上升。
项目进一步计算空气露点并检查发电机及控制柜表面温度，发现部分时段凝露安全余量明显缩小。
通过改善地下机房防潮、除湿及设备防凝露措施后，高湿持续时间明显降低。
该案例说明备用柴油发电机房真正容易被忽视的环境问题可能发生在设备不运行期间。
案例四：散热器热风回流造成局部环境异常
某柴油发电机带载运行后机房总体温度尚未达到严重报警范围，但散热器进风附近温度持续高于其他区域。
通过多点环境曲线发现，异常随着发电功率增加更加明显。
现场检查确认散热器高温排风部分通过建筑开口重新进入进风侧。优化排风风道和进风位置以后，局部温升明显下降。
该案例说明机房平均温度不能完全反映柴油发电机散热器实际进风条件。
案例五：排烟异常不能依靠温湿度发现
某发电机房运行期间专业气体监测系统产生异常报警，但环境温湿度没有明显变化。
运维人员按照安全程序检查后发现排烟系统存在问题，并立即停止相关设备运行进行处理。
该案例说明机房温湿度属于环境参数，不能代替一氧化碳、烟气和消防监测。所有安全系统应保持独立有效。
案例六：机组扩容以后原有通风能力不足
某工业厂区将原柴油发电机更换为更大功率机组，原有进排风系统基本保留。新机组单次试机时设备自身运行参数基本正常，但环境平台显示机房稳定运行温度明显高于改造前。
通过室外温度、机房温升和负载数据对比确认，原有通风系统已经难以满足新的热负荷条件。
项目重新核算进排风并完成改造后，机房环境恢复正常。
该案例说明柴油发电机增容或换型以后，应重新校核通风条件，不能只依据原机房曾经能够正常运行进行判断。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB/T 2820.1-2022《往复式内燃机驱动的交流发电机组 第1部分：用途、定额和性能》。
- GB/T 2820.5-2025《往复式内燃机驱动的交流发电机组 第5部分：发电机组》。
- GB/T 2820.6-2009《往复式内燃机驱动的交流发电机组 第6部分：试验方法》。
- GB 51348-2019《民用建筑电气设计标准》。
- GB 50019-2015《工业建筑供暖通风与空气调节设计规范》。
- GB 50052-2009《供配电系统设计规范》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- GB/T 4208-2017《外壳防护等级（IP代码）》及现行修改内容。
- 柴油发动机、交流发电机、控制器、启动电池、散热器和ATS设备制造商技术文件。
- 建设单位柴油发电机定期试机规程、备用电源管理制度、消防安全和应急处置文件。
本方案适用于柴油发电机房、应急发电机房、备用柴油发电机房、数据中心柴油发电机系统、医院应急发电机房、通信备用发电机房、工业厂区柴油发电站、地下柴油发电机房、多机并机发电机房及其他需要温湿度24小时在线监测的备用或常用柴油发电设施。
柴油发电机房温湿度监测真正需要解决的，不只是知道“机房当前多少度、多少湿度”，而是连续掌握设备在长期备用、启动、带载运行和停机冷却全过程中的实际环境变化，并判断机房通风散热性能、高湿凝露风险以及环境变化是否会影响备用电源可靠性。
S-GBTH温湿度传感器可以承担柴油发电机房一般空气环境感知，S-CJ711智能主机负责多点自动采集、本地存储以及4G或以太网传输；进一步与柴油发电机控制器、进排风系统、启动蓄电池、ATS及消防安全监测进行数据融合后，可构建“机房环境—发电机运行—通风散热—启动电池—供电保障—安全状态—异常事件—运维处置”的柴油发电机房综合在线监测体系。
