一、项目背景与行业痛点
理化恒温恒湿实验室广泛应用于检验检测机构、质量监督机构、科研院所、企业研发中心、第三方检测实验室以及材料、化工、食品、纺织、塑料、橡胶、纸张、电子和精密制造等行业。部分理化试验结果会受到环境温度、相对湿度及其稳定性的明显影响，因此实验室需要通过恒温恒湿空调、独立环境监测和质量管理体系，对试验环境进行持续控制和记录。理化实验室与普通办公环境最大的区别，并不是“室温更加舒适”，而是环境条件可能直接成为检测结果有效性的组成部分。材料尺寸、质量、含水状态、吸湿平衡、电性能、机械性能及部分化学分析过程均可能受到温湿度影响。如果试验方法明确规定样品必须在特定标准大气中调节和检测，那么环境条件本身就属于试验方法的一部分，其偏差可能直接影响检测结果及结果可比性。
但“理化恒温恒湿实验室”并不存在一组能够适用于所有检测项目的统一温湿度值。塑料、橡胶、纺织品、纸张、涂料及精密尺寸测量等专业标准对试样状态调节和试验环境可能提出不同要求；化学分析实验室中的色谱、光谱、天平和常规湿化学分析，对环境要求也并不完全相同。因此，正确的实验室建设逻辑应是先梳理检测项目和方法标准，再反推实验室需要达到的温湿度条件、稳定性和空间均匀性。实验室还经常存在一个容易混淆的问题：空调控制器显示的温湿度并不等于检测工作台实际环境。恒温恒湿空调控制探头通常布置于回风口或具有利于设备控制的位置，而精密天平、拉伸试验机、尺寸测量仪、纸张调湿区和样品架可能位于房间不同区域。送风口、外墙、门口、人员活动、仪器发热及排风柜运行都可能造成局部温湿度差异。部分实验室虽然设置了恒温恒湿空调，但环境仍可能存在周期性振荡。例如制冷和再热切换、加湿器频繁启停、空调PID参数不合理、设备容量过大或过小，都可能使温度和湿度在设定值附近不断上下变化。对于吸湿性材料或高精度尺寸测量而言，环境长期振荡有时比一个稳定的小幅偏差更加值得关注。
化学实验室还具有特殊的空气组织问题。通风柜、万向抽气罩和局部排风设备会持续排出室内空气，补风不足时可能造成房间负压、门缝高速进风和温湿度控制能力下降。检测人员增加、烘箱和消解设备运行也会产生明显热负荷。因此实验室环境异常不一定是恒温恒湿机本身故障，也可能来自排风、补风和设备负荷变化。对于精密称量，环境温湿度之外还需要关注空气流速、振动和静电。低湿环境可能增加部分非导电样品和称量容器的静电问题，空调送风则可能直接影响高精度天平稳定。因此，房间达到规定温湿度并不意味着称量条件已经完全满足要求。对于精密几何量测量，温度变化还会引起试件和仪器热胀冷缩。20℃属于几何量技术规范中的标准参考温度，但这并不意味着所有理化实验室均应设计为20℃。是否采用20℃以及允许偏差，应由具体测量任务、测量不确定度和相关方法标准确定。
本项目建设理化恒温恒湿实验室温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、以太网或4G通信及实验室环境监测平台，对恒温恒湿试验室、样品调节室、精密称量室、仪器室和其他关键环境实施24小时连续监测，实现多点采集、本地存储、空间均匀性分析、稳定性分析、异常持续时间统计和远程预警，并可进一步与恒温恒湿空调、门状态、压差及实验室管理系统进行集成。
系统总体技术逻辑为：
检测项目 → 方法标准 → 环境条件要求 → 房间功能分区 → 多点温湿度监测 → 稳定性及均匀性分析 → 样品状态调节 → 检测过程 → 环境异常判断 → 检测结果影响评估 → 环境记录与质量追溯。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在理化恒温恒湿实验室建立独立于空调控制系统的连续环境监测体系，使实验室能够持续证明检测期间实际环境满足相应方法标准、实验室质量体系和设备运行要求。
系统应根据实验室面积、检测工作台、样品调湿区、仪器布置、空调送回风、通风柜及人员活动情况设置代表性监测点，而不是仅在墙面安装一个温湿度传感器。
系统应实现温度、相对湿度、本地数据存储、历史趋势、多点比较、时间稳定性、空间均匀性、变化速率、异常持续时间和环境恢复时间分析，并能够根据项目需要接入恒温恒湿空调、门状态、压差和其他设备数据。
2. 监测目标
主要监测对象应是样品状态调节和实际试验区域所经历的空气温湿度环境，重点掌握检测期间最不利位置，而不是单纯记录空调回风状态。
对于对环境较敏感的试验，应进一步判断样品是否已经在规定环境中充分调节、正式试验期间是否发生环境偏差，以及异常持续时间是否可能影响检测结果。
系统最终应能够回答：哪个实验室或工作区域发生环境异常、异常持续多长时间、是全房间同步变化还是局部问题、是否与开门、人员、排风柜或仪器热负荷有关，以及异常期间进行了哪些检测工作。
三、需求分析
1. 不存在适用于所有理化实验室的统一温湿度值
不同材料和检测方法对环境要求不同。例如塑料、橡胶、纺织品、纸张等材料存在各自的试样状态调节和标准试验环境，精密几何量检测又具有相应参考温度要求。
因此恒温恒湿实验室设计应采用：
检测项目 → 方法标准 → 样品状态调节要求 → 正式试验环境要求 → 实验室控制能力
的顺序确定参数，而不宜先统一规定“20℃、50%RH”以后再要求所有检测项目适应该环境。
2. 房间环境与样品状态调节必须区分
某些样品需要在规定温湿度条件下放置一定时间，使其达到相对稳定状态以后才能进行检测。实验室空气达到目标值，并不意味着刚从仓库或生产现场取出的样品已经完成状态调节。
因此应分别管理：
实验室环境是否符合要求。
样品是否在该环境下达到规定调节时间。
正式试验是否在要求的环境中完成。
3. 房间环境与恒温恒湿箱内部环境必须区分
部分试验在恒温恒湿箱、环境试验箱、烘箱、水浴箱或其他设备内部完成。此时房间温湿度只是设备外部运行环境，真正的试验条件由箱体内部控制。
S-GBTH房间环境传感器不能替代环境试验箱内部温湿度控制、校准和均匀性验证。
4. 空调控制探头不能替代独立环境记录
恒温恒湿空调回风传感器主要服务设备自动控制。检测实验室应根据质量管理要求配置独立环境监测点，尤其是样品调节区、主要工作台及环境敏感仪器附近。
5. 环境稳定性与绝对值同样重要
温度不断在控制范围上下限之间周期振荡，即使所有瞬时值均没有正式超限，也可能对精密测量和吸湿性样品产生影响。
因此平台不仅需要上下限报警，还应评价时间窗口内最大最小值、波动幅度和变化速率。
6. 空间均匀性不能依靠单点判断
大型恒温恒湿实验室可能在送风口、回风口、外墙、门口和仪器密集区形成环境差异。新建实验室验收或重大改造以后，应开展温湿度空间分布测试，并根据测试结果选择长期监测点。
7. 化学排风系统会影响恒温恒湿控制
通风柜大量排风以后，如果补风系统不能同步匹配，房间可能出现温湿度波动和压力变化。因此化学实验室出现环境异常时，需要同时检查恒温恒湿机、通风柜、排风和补风系统。
8. 温湿度合格不能代替实验室全部环境条件
部分理化检测还受到振动、电磁干扰、洁净度、空气流速、照度、压差、有害气体及供电质量影响。温湿度系统只能证明所监测的热湿环境，不应扩大为“整个实验室环境全部合格”。
四、总体解决方案
理化恒温恒湿实验室温湿度监测采用“检测方法环境要求梳理＋实验室功能分区＋独立多点温湿度监测＋现场智能采集＋本地存储＋以太网/4G通信＋实验室环境平台＋检测业务关联”的总体技术路线。
实验室房间级环境可采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。根据房间面积、试验工位及环境均匀性要求，可以设置基准测点和最不利位置测点。
对于精密天平、尺寸测量仪或其他局部环境敏感设备，可根据设备空间和技术要求增加尺寸更加适合的温湿度探头。S-GBTH主要承担房间级环境感知，不宜为了统一设备型号而强行安装到仪器内部或狭小工作腔体。
平台建议按照：
检测机构 → 实验楼 → 实验室 → 功能区 → 检测工位 → 环境监测点
建立空间层级。
进一步与LIMS或检测业务系统融合以后，可形成：
样品编号 → 检测项目 → 方法标准 → 状态调节要求 → 实验室/工位 → 检测时间 → 环境历史 → 环境偏差 → 结果影响评价 → 检测记录
的数据关系。
总体技术链路为：
S-GBTH温湿度传感器 → S-CJ711智能主机 → 本地Flash → 以太网/4G → 实验室环境平台 → 稳定性/均匀性/持续时间分析 → 环境异常预警 → 空调/排风/补风检查 → 环境恢复 → 检测影响评估。
五、系统架构设计
系统由环境感知层、现场数据采集层、边缘存储层、通信网络层、实验室环境管理平台层和检测质量应用层组成。
环境感知层负责不同实验室和检测区域温湿度监测；现场采集层负责多个环境传感器集中接入；边缘存储层在网络异常期间继续记录现场环境数据。
通信层在实验室项目中宜优先采用受控以太网。4G适用于独立站点、改造项目或经实验室信息安全管理允许的场景。S-CJ711支持4G和以太网，具体网络方式应根据项目架构进行选用和配置。
环境管理平台负责实时数据显示、历史趋势、多点比较、波动分析、空间差异、异常持续时间和设备在线状态管理。进一步接入LIMS后，可以使环境事件与检测任务自动建立时间关系。
实验室恒温恒湿控制系统和独立环境监测系统宜在功能上相对独立。即使空调控制器发生传感器偏移或控制故障，独立监测系统仍能够提供另一套环境记录。
六、监测内容与监测方法
1. 样品状态调节室
样品调湿和状态调节区域应根据具体材料试验标准确定温湿度条件，并重点监测环境稳定性。样品架不宜阻挡主要空气循环，传感器宜布置于能够代表样品实际环境的位置。
2. 物理性能试验室
拉伸、弯曲、冲击、硬度、摩擦及其他材料物理性能测试应根据对应标准确定是否需要恒温恒湿环境。温湿度传感器宜覆盖试验机实际工作区域，而不是只监测房间入口。
3. 精密称量室
精密天平区域除温湿度外，还应重点控制空气流动、振动和静电。温湿度传感器不能直接布置在空调高速送风或天平防风罩附近，以免传感器自身安装和线路影响称量环境。
4. 精密尺寸测量区
精密几何量测量对温度尤为敏感，应根据测量任务、工件材料和测量不确定度建立环境要求。被测件和测量仪器应具有充分热平衡时间，不能仅因房间已经达到20℃就立即认为工件已经达到参考温度。
5. 化学分析室
滴定、光谱、色谱及其他理化分析实验室可根据仪器和方法要求监测温湿度。通风柜和局部排风设备运行时应关注其对房间环境的影响。
6. 仪器分析室
ICP、色谱、质谱、光谱及其他精密仪器可能具有制造商规定的环境温湿度范围。环境监测宜覆盖仪器实际安装区域，但仪器内部温控系统仍由设备自身控制和监测。
7. 纸张、纺织及吸湿性材料试验室
此类材料的含水状态与空气相对湿度关系较为显著，试样调湿环境尤其重要。应严格按照对应产品或方法标准完成状态调节，再开展正式试验。
8. 门口及人员通道
门频繁开启会引入室外或走廊空气。重要恒温恒湿实验室可增加门状态监测，用于分析一次环境波动是否与人员进出、样品搬运有关。
9. 送回风及最不利区域
可设置送风或回风辅助测点用于设备诊断，但检测环境长期评价应以样品和实际检测区域为重点。环境映射发现长期最热、最冷、最湿或最干位置时，可以将其作为长期重点监测点。
七、技术原理与算法模型
1. 多点环境极值
设实验室第i个监测点温度为Ti(t)，相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
重要恒温恒湿实验室应关注最不利位置，而不是只使用全部传感器平均值。
2. 空间温湿度均匀性
可定义：
ΔTspace = Tmax - Tmin
ΔRHspace = RHmax - RHmin
如果房间中央温湿度正常，但ΔTspace或ΔRHspace长期较大，应检查送回风、设备热源、外墙及空间布局。
3. 时间窗口稳定性
对于连续时间窗口W，可计算：
ΔTW = Tmax,W - Tmin,W
ΔRHW = RHmax,W - RHmin,W
该指标用于判断一定时间内环境波动幅度。实际允许值由检测方法、实验室质量体系和项目设计要求确定。
4. 温湿度变化速率
温度变化速率：
VT = [T(t2)-T(t1)]/(t2-t1)
相对湿度变化速率：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
即使环境尚未超出正式控制边界，如果变化速率持续异常，也可以提前检查恒温恒湿机组或排风系统。
5. 设定值偏差
设具体检测方法对应的环境目标值分别为Tset和RHset：
ET = T - Tset
ERH = RH - RHset
平台可统计每个监测点偏离目标值的程度和持续时间。
6. 环境偏差持续时间
可根据方法标准允许范围统计：
Texposure = ΣΔtabnormal
短时间人员开门造成的偏差与恒温恒湿系统故障数小时具有不同的质量意义，因此不能仅记录“发生一次超限”。
7. 环境恢复时间
开门、人员集中进入或设备启动造成环境扰动以后，可计算：
Trecovery = tstable - tevent
如果在相似工况下恢复时间逐渐增加，可检查恒温恒湿系统能力、过滤器、加湿除湿系统和送风量。
8. 热膨胀影响
精密几何量测量中，温度变化造成的线性尺寸变化可近似表示为：
ΔL = α × L × ΔT
其中α为材料线膨胀系数，L为参考长度，ΔT为相对于参考温度的温差。
例如较长金属工件进行高精度尺寸检测时，即使温差看起来不大，也可能产生不可忽略的尺寸变化。因此，精密尺寸实验室应结合测量不确定度确定实际温度要求。
9. 样品吸湿平衡
对于纸张、纺织、木材和部分高分子材料，样品含水状态可表示为：
Meq = f(Material，T，RH)
实际达到平衡还与样品厚度、结构、初始含水状态和调节时间有关，因此空气达到目标RH并不意味着样品瞬间完成调湿。
10. 多测点一致性判断
多个环境测点同步偏移时，应重点检查恒温恒湿系统；门附近变化而房间内部稳定时，应检查人员和门体；只有仪器密集区域温度升高时，应检查设备热负荷；单个探头异常而其他区域完全稳定时，则应首先验证传感器。
八、系统功能设计
系统应具备理化实验室温湿度实时显示、历史自动记录、多测点曲线比较、最高最低值、空间均匀性、时间稳定性、变化速率、异常持续时间及设备在线状态管理功能。
平台应支持为不同实验室建立独立环境模板。例如塑料试验室、纸张调湿室、纺织实验室、精密尺寸测量室和一般化学分析室，可以根据各自方法标准采用不同参数。
报警宜设置为趋势提示、接近方法边界预警、正式超限、持续超限和设备故障等层级。实验室质量体系可以根据检测风险确定是否在环境正式超限后自动暂停相关检测任务。
系统应保留原始环境数据，不宜只保存每小时平均值。对于发生环境偏差的检测，原始分钟级或相应采样周期数据能够更准确地判断异常开始、最大偏差和持续时间。
系统还应支持门状态、空调、通风柜或关键设备事件备注，使温湿度曲线中的变化能够被合理解释。
进一步与LIMS系统融合后，可在检测任务开始和结束时间自动关联环境数据，生成“检测期间环境条件”记录。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于理化实验室、样品调湿室、精密称量室、仪器分析室及其他房间级空气温度和相对湿度连续监测，通过RS485或4～20mA接入智能主机。
2. S-CJ711智能主机

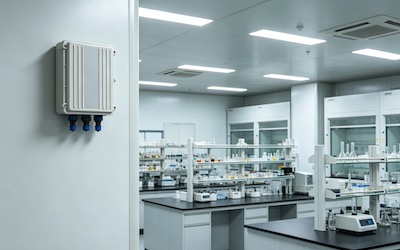

负责多个实验室环境传感器集中采集、本地存储及4G或以太网通信。
3. 小型局部温湿度探头
用于精密仪器附近、样品架内部或其他安装空间有限的区域。具体选型应根据测量要求和空间条件确定。
4. 门状态传感器
用于记录恒温恒湿实验室开门和关门时间，将环境波动与人员出入或样品搬运事件关联。
5. 压差传感器
存在明确压差管理要求的化学实验室或洁净实验区，可根据专业设计增加房间压差监测。普通恒温恒湿实验室并不意味着必须采用洁净室压差体系。
6. 空调运行状态接口
可根据项目采集恒温恒湿机组运行、故障、制冷、再热、加湿、除湿和风机状态，实现环境变化与HVAC设备运行关联分析。
7. 通风柜及排风状态接口
化学实验室可采集通风柜或总排风系统运行状态，用于识别排风量变化对恒温恒湿控制的影响。
8. UPS备用供电
重要检验检测实验室环境监测系统可配置UPS，使短时间断电期间继续保留环境数据，并及时记录电源异常事件。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体产品选型确定。
输出形式：4～20mA、0～2.5V、RS485等方式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于外部环境传感器，另一路可用于项目设备扩展。
通信方式：支持4G无线通信及以太网传输。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 传感器准确度与实验室控制精度的边界
S-GBTH标称温度准确度±0.1℃、湿度准确度±1%RH，并不意味着安装该传感器以后实验室就能够自动达到±0.1℃、±1%RH的恒温恒湿控制能力。
实验室实际环境性能还受到恒温恒湿机组控制能力、房间热湿负荷、空间均匀性、传感器校准不确定度、安装位置和采样方法影响。
4. 高精度实验室选型边界
如果检测方法要求比现有传感器准确度更高的温湿度测量能力，应根据项目测量不确定度重新选择监测设备，而不能仅依靠软件修正宣称满足要求。
5. 防爆应用边界
S-GBTH和S-CJ711现有技术资料未表明具有防爆认证。存在大量易燃易爆溶剂并划定爆炸危险区域的实验室，应按照危险区域等级采用相应防爆电气设备，不应直接将普通环境设备安装于危险区域。
6. 化学腐蚀应用边界
强酸、强碱、溶剂蒸气和腐蚀性气体可能影响传感器及电子设备长期稳定性。监测点应避开通风柜排气源和化学试剂直接挥发区域，必要时选用专用耐腐蚀探头。
7. 本地存储边界
S-CJ711配置8Mbit Flash，可为网络中断期间数据保存提供基础。实际可保存时间取决于监测点数量、采样周期和数据结构，应通过项目容量核算确定；断网后的自动补传功能应根据具体固件及平台进行验证。
十一、软件平台与数据展示
软件平台按照检测机构、实验楼、实验室、功能区和环境监测点进行分级管理。首页可以集中显示所有恒温恒湿实验室实时温度、相对湿度、环境状态和设备在线情况。
实验室平面图可显示送风口、回风口、门、试验台、样品架和环境传感器位置，使环境异常具有明确空间含义。
历史曲线支持多个测点叠加比较。例如同时查看样品调节区、试验机附近、门区和空调回风数据，可以判断一次温度变化属于房间整体还是局部扰动。
平台可自动计算日、周或自定义检测时间窗口内温度和湿度最大值、最小值、波动幅度、空间差异、异常持续时间及恢复时间。
不同方法标准可建立不同环境模板，检测人员选择检测项目以后即可查看对应环境是否满足方法要求，避免依靠人员记忆多个标准的环境参数。
进一步与LIMS集成以后，可在检测报告或原始记录中关联检测时间段的环境数据，但是否直接进入正式报告应按照实验室质量体系要求确定。
十二、数据分析与智能应用
1. 恒温恒湿稳定性分析
系统连续统计不同时间窗口内温湿度波动。如果机组频繁启停造成明显周期振荡，可以通过曲线识别控制周期和波动幅度，为恒温恒湿系统调试提供依据。
2. 环境均匀性分析
多个长期测点可持续观察实验室环境空间差异。如果某个工作台长期偏热，而其他区域正常，应优先检查附近仪器散热、送风和回风条件，而不是直接降低整个房间设定温度。
3. 开门扰动分析
记录门状态以后，可统计每次开门造成的温湿度变化和环境恢复时间。样品集中送检造成频繁开门时，可以通过缓冲间、样品交接流程或人员管理改善环境稳定性。
4. 排风系统影响分析
化学实验室通风柜开启数量增加以后，如果房间RH和温度同步发生明显变化，可进一步检查补风量和恒温恒湿空调负荷是否匹配。
5. 样品调湿过程管理
平台可记录样品进入标准环境的时间，为规定调节时间提供辅助记录。对于需要达到质量平衡或其他终点条件的标准，应按照对应方法确定调节结束条件，不能只根据计时器自动判断。
6. 精密称量环境分析
精密天平结果出现波动时，可以查询当时温湿度变化。低湿静电、高湿吸湿和空调气流都可能影响称量，但环境数据只能作为调查依据，还应检查天平校准、样品、操作和振动条件。
7. 精密尺寸测量影响分析
对于金属、塑料等工件，可以结合材料线膨胀系数和实际温差评价温度偏差是否可能进入测量不确定度预算。
这比简单判断“实验室有没有超过20℃”更加符合精密测量技术逻辑。
8. 多实验室横向比较
同类恒温恒湿实验室可以比较温度波动、湿度波动和环境恢复时间。如果某一房间长期明显差于其他同类实验室，可以提前安排空调系统维护。
9. 环境异常与检测任务关联
发生环境偏差后，平台可以根据异常开始和结束时间筛选对应检测任务，为质量负责人确定是否需要开展结果影响评价、复测或其他处置提供数据。
十三、预警机制与决策支撑
1. 方法标准优先
理化实验室报警参数的第一依据应是实际检测方法。一个实验室同时承担多类试验时，应先确定哪些项目需要标准环境以及相应要求，再确定房间控制策略。
2. 不设置全行业统一温湿度值
恒温恒湿实验室常见设计中会出现20℃、23℃、50%RH、65%RH等不同环境条件，但这些数值对应不同测量和材料体系，不能抽离方法标准作为所有理化实验室的统一控制参数。
3. 趋势预警
温湿度仍在正式允许范围内但持续向边界变化时，可首先产生趋势预警，使实验人员提前检查HVAC、门体或排风设备。
4. 正式超限报警
当环境超出对应方法允许范围后，应记录偏差开始时间、最大值、持续时间以及恢复时间，并按照实验室质量体系判断是否影响检测。
5. 空间不均匀预警
房间平均温度正常但某一检测工位长期偏离时，应产生空间均匀性提示，避免平均数据掩盖真实检测环境。
6. 设备故障优先预警
恒温恒湿机组停止、供电异常或多个测点持续同步偏移时，可以在正式环境超限以前提前通知实验室人员。
7. 环境报警不能自动等于检测结果无效
环境发生偏差后是否需要停止试验、作废数据或重新检测，应根据检测方法、偏差幅度、持续时间、样品性质及质量体系进行技术判断。
环境平台可以提供完整证据，但不宜由软件直接替代实验室技术负责人做出所有质量决定。
8. 推荐处置流程
环境趋势异常 → 验证独立监测数据 → 比较其他测点 → 查询门状态/人员活动 → 查询恒温恒湿机组 → 查询排风和仪器热负荷 → 确认受影响检测项目 → 恢复环境 → 评估异常期间检测结果 → 必要时复测 → 完成偏差及处置记录。
十四、项目实施方案
1. 检测项目梳理
实施前应首先建立检测项目清单，明确每项检测对应的现行标准、试样调节条件、正式检测环境和允许偏差。
2. 实验室功能分区
根据样品接收、状态调节、物理检测、化学分析、精密称量和仪器分析划分不同功能区域，并确定哪些房间需要恒温恒湿控制。
3. 热湿负荷调查
统计人员数量、照明、试验设备、烘箱、仪器、电机、通风柜、排风量和新风量，为恒温恒湿系统和监测点设计提供依据。
4. 环境分布测试
正式确定长期测点以前，应在典型实验运行条件下对房间不同位置开展温湿度分布测试。大型或高精度实验室还可分别测试空载、正常负载、多人作业及通风柜运行等典型工况。
5. 长期监测点安装
S-GBTH应布置于能够代表样品或检测工作区的环境位置，避开空调直接送风、门口、局部热源、通风柜排气口和阳光直射。
6. 传感器校准
实验室环境监测传感器应纳入计量管理，根据实验室质量体系确定校准周期和校准点。对于23℃/50%RH、20℃或其他特定工作环境，应尽可能关注实际使用工作点附近的校准性能。
7. 主机和网络施工
S-CJ711可安装于实验室设备区或弱电区域，通过RS485连接各房间传感器。实验楼具备网络条件时宜优先采用以太网。
8. 空调状态对接
如项目能够提供开放接口，可采集恒温恒湿机组运行、制冷、加热、加湿、除湿和故障状态。接口协议和联动方式应在实施前确认。
9. 系统调试
项目完成以后应开展传感器现场比对、RS485通信、网络传输、本地存储、报警、断网和历史查询测试，并核对平台时间与实验室业务系统时间。
10. 项目验收
验收资料宜包括测点布置图、设备清单、通信拓扑、温湿度校准证书、现场环境分布测试、历史曲线、报警测试、断网测试和环境异常处理流程。
十五、运维服务保障
实验室环境监测设备应纳入实验室仪器设备和计量管理体系，保存传感器编号、安装位置、校准证书、维护记录和更换记录。
S-GBTH应定期检查百叶结构和空气交换情况。在化学实验室中，还应检查是否受到粉尘、酸碱或溶剂污染。
S-CJ711应定期检查供电、RS485、本地Flash以及4G或以太网通信。平台应明确区分真实环境超限、传感器故障和通信离线。
恒温恒湿空调更换、实验室增加大型仪器、通风柜改造、试验台重新布局或检测项目发生明显变化以后，应重新开展环境分布评估。
建议定期形成实验室环境运行报告，对温湿度中心值、波动、空间差异、超限事件、环境恢复时间和传感器偏差进行统计。
实验室技术负责人还应定期评估环境要求与实际检测项目是否仍然一致，避免原本为某类试验设计的恒温恒湿参数在检测项目变化以后继续机械沿用。
十六、项目优势与方案价值
本方案没有把恒温恒湿实验室简单理解为安装高精度温湿度计，而是按照“检测方法—样品状态—实验环境—检测过程—结果有效性”的质量控制逻辑进行设计。
方案明确区分房间温湿度、样品调湿条件和恒温恒湿箱内部环境，避免将房间传感器错误作为所有试验环境的唯一依据。
通过多点环境监测，可以发现空调回风数据显示正常但实际检测工位存在温差的问题；通过稳定性分析，还可以发现瞬时值没有正式超限但长期周期振荡的问题。
方案同时考虑化学实验室通风柜、仪器散热和人员活动对环境的影响，使环境异常分析不再局限于“恒温恒湿机坏了没有”。
对于精密称量和尺寸测量，方案又进一步明确空气流速、振动、静电和工件热平衡等边界，避免将温湿度监测扩大为整个精密测量环境的唯一质量条件。
S-GBTH与S-CJ711可以构成实验室基础环境综合在线监测系统，进一步接入恒温恒湿空调、门状态、压差和LIMS以后，可形成：
检测方法 → 环境条件 → 样品调节 → 实际检测环境 → 环境偏差 → 检测任务 → 结果影响评价 → 质量记录
的实验室环境质量数据链。
十七、应用场景
理化恒温恒湿实验室温湿度监测：用于第三方检测、科研及企业理化实验室环境连续记录。
材料物理性能实验室：用于塑料、橡胶、复合材料及其他材料力学性能试验环境。
样品状态调节室：用于检测前试样调温、调湿及标准大气状态调节。
精密称量室：用于分析天平、微量天平及高精度称量环境管理。
精密尺寸测量室：用于量具、工件及几何量精密检测温度环境管理。
纺织恒温恒湿实验室：用于纺织品调湿及物理性能检测。
纸张纸板恒温恒湿实验室：用于纸、纸板和纸浆样品调湿及试验。
塑料检测实验室：用于塑料试样状态调节和标准环境检测。
橡胶物理性能实验室：用于橡胶试样制备、调节及物理性能测试。
化学分析仪器室：用于色谱、光谱及其他环境敏感分析设备运行环境监控。
十八、效益分析
采用24小时独立温湿度监测以后，可以完整记录夜间和节假日实验室环境，避免只依赖工作时间人工记录造成的数据缺口。
多点监测能够证明检测工作区实际环境，而不是只保留恒温恒湿机控制器上的一个回风值，提高实验室环境记录的代表性。
通过波动幅度和空间均匀性分析，可以发现机组控制振荡、空调送风不均及局部仪器热负荷等问题，为HVAC优化提供数据依据。
发生环境超限时，可以准确确定异常开始、最大偏差和持续时间，并快速筛选同期检测任务，为检测结果影响评价提供客观证据。
将样品调湿环境与检测任务关联以后，可以强化样品状态调节过程管理，减少由于调节时间不足或环境不合格导致的检测结果差异。
长期环境数据还可以用于判断恒温恒湿系统性能退化，使实验室从发生严重超限后维修逐步转向基于趋势的预防性维护。
对于申请或保持实验室认可、检验检测机构质量管理以及客户审核，完整、可追溯的环境数据也能够为实验室证明设施和环境条件受到持续监控提供技术基础。
十九、标准规范与政策依据
理化恒温恒湿实验室建设和环境监测应按照实验室通用能力要求、实验室设计建设要求以及实际检测方法标准共同确定。不存在一项通用标准能够为所有理化实验室规定统一温湿度。
- GB/T 27025-2019《检测和校准实验室能力的通用要求》。
- GB/T 32146.1-2015《检验检测实验室设计与建设技术要求 第1部分：通用要求》。
- GB/T 37140-2018《检验检测实验室技术要求验收规范》。
- JGJ 91-2019《科研建筑设计标准》。
- GB/T 19765-2005《产品几何量技术规范（GPS） 产品几何量技术规范和检验的标准参考温度》。
- GB/T 2918-2018《塑料 试样状态调节和试验的标准环境》。
- GB/T 6529-2008《纺织品 调湿和试验用标准大气》。
- GB/T 10739-2023《纸、纸板和纸浆 试样处理和试验的标准大气条件》。
- GB/T 2941-2025《橡胶 物理试验方法试样制备和调节通用程序》。
- GB/T 9278-2008《涂料试样状态调节和试验的温湿度》。
- GB 50073-2013《洁净厂房设计规范》，仅适用于明确按照洁净室体系建设的相关实验区域。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 具体检测项目对应的现行国家标准、行业标准、国际标准和实验室方法文件。
- 实验室质量手册、程序文件、设备管理、环境监控和检测偏差处理制度。
1. 检测和校准实验室能力要求
GB/T 27025-2019要求实验室识别可能影响检测或校准结果有效性的设施和环境条件，并在必要时对环境条件进行监测、控制和记录。
因此温湿度监测并不是为了“安装物联网设备”，而是为了证明环境条件受到控制，并能够评价其对结果有效性的影响。
2. 检验检测实验室设计与建设
GB/T 32146.1-2015适用于检验检测实验室设计与建设通用要求。实验室空调、通风、排风、环境控制及功能分区应从实验室整体设计阶段进行协调，而不是后期单独依靠温湿度监控弥补不合理的建筑和暖通设计。
3. 实验室技术验收
GB/T 37140-2018可作为检验检测实验室相关技术要求验收的重要依据。恒温恒湿实验室项目除设备安装完成以外，还应验证实际环境性能。
4. 塑料标准环境
GB/T 2918-2018规定塑料试样状态调节和试验的标准环境。塑料检测实验室应按照具体塑料产品和测试方法确定所采用的标准环境，而不能使用普通办公环境代替规定状态调节条件。
5. 纺织品调湿环境
GB/T 6529-2008规定纺织品调湿和试验用标准大气。纺织材料具有明显吸湿性，因此试样是否充分调湿本身就是检测质量的重要组成部分。
6. 纸张和纸板标准环境
GB/T 10739-2023已经替代2002版，是当前纸、纸板和纸浆试样处理和试验标准大气的重要依据。纸张理化实验室应采用现行版本。
7. 橡胶物理试验
GB/T 2941-2025已经替代GB/T 2941-2006。橡胶物理试验项目应按照2025版进行试样制备、状态调节及相应试验条件管理。
8. 精密几何量参考温度
GB/T 19765-2005规定产品几何量技术规范和检验的标准参考温度。20℃参考温度主要服务几何量规范与检验，不应被误解为所有理化、化学、纺织、纸张和高分子实验室都必须控制在20℃。
9. 环境参数确定原则
正式恒温恒湿实验室设计宜遵循“检测项目识别—方法标准确认—样品调节条件确定—检测环境确定—空间均匀性验证—测量不确定度评价—长期连续监测”的原则。
环境控制设定值、平台预警值和正式方法允许边界也不宜机械设置成完全相同数值，应按照实验室风险和控制能力保留适当管理裕量。
二十、成功案例
以下为典型应用案例（示例），用于说明理化恒温恒湿实验室温湿度综合在线监测的实际工程逻辑。如没有对应真实客户项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：空调显示正常但样品架远端温度持续偏高
某材料检测实验室恒温恒湿空调回风温度长期正常，但不同位置试验结果稳定性存在差异。
增加房间中央、样品架和试验机附近多个独立环境测点以后发现，远离送风区域的样品架在设备集中运行期间温度长期高于空调回风数据。
项目随后调整送回风和仪器布置，使实验室空间温差明显减小。
该案例说明空调控制传感器不能自动代表实际检测区域。
案例二：温度没有超限但周期性振荡影响精密测量
某精密测量实验室所有温度记录均位于允许上下限以内，但曲线显示恒温系统以固定周期持续上下振荡。
进一步分析发现恒温机组控制参数和冷量配置导致频繁启停。
优化控制策略以后，实验室平均温度变化不大，但短周期波动明显减小。
该案例说明高精度实验室不能只判断有没有超过上下限，还应评价环境稳定性。
案例三：化学实验室通风柜运行造成房间湿度偏差
某理化实验室上午温湿度正常，多个通风柜同时开启以后房间湿度开始快速变化。
平台叠加排风系统运行记录后发现，问题与排风和补风不平衡有关，而不是单纯加湿设备故障。
调整补风和恒温恒湿控制后，实验室运行稳定性明显改善。
该案例说明理化实验室环境控制需要同时考虑排风和空气平衡。
案例四：样品进入标准环境后立即检测导致结果重复性下降
某吸湿性材料实验室房间温湿度完全符合方法要求，但部分样品从普通仓储环境取出后立即进行试验。
调查发现问题并不在恒温恒湿系统，而是样品未按照检测方法完成规定的状态调节。
实验室随后将样品调湿时间纳入流程管理，并通过平台记录进入标准环境的时间。
该案例说明“实验室环境合格”和“样品状态已经合格”属于两个不同层级。
案例五：精密天平称量波动并非温湿度超限
某称量室温度和湿度长期稳定，但微量称量结果偶尔出现明显漂移。
现场进一步检查发现，空调气流和低湿条件下样品静电对称量造成影响。
项目优化天平位置、气流和静电控制以后，称量稳定性改善。
该案例说明温湿度综合在线监测能够排除部分环境因素，但不能替代精密称量所需的空气流动、振动和静电控制。
案例六：环境异常快速筛选同期检测任务
某实验室夜间恒温恒湿机组发生故障，多个独立监测点出现持续升温。系统记录了异常开始、最大温度和恢复时间。
第二天质量负责人根据异常时间从LIMS中筛选对应检测任务，并结合各方法环境要求分别开展影响评价，而没有简单将所有结果全部作废。
该案例说明实验室环境监测真正价值不仅是报警，更在于为检测结果有效性评价提供完整证据。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB/T 27025-2019《检测和校准实验室能力的通用要求》。
- GB/T 32146.1-2015《检验检测实验室设计与建设技术要求 第1部分：通用要求》。
- GB/T 37140-2018《检验检测实验室技术要求验收规范》。
- JGJ 91-2019《科研建筑设计标准》。
- GB/T 19765-2005《产品几何量技术规范（GPS） 产品几何量技术规范和检验的标准参考温度》。
- GB/T 2918-2018《塑料 试样状态调节和试验的标准环境》。
- GB/T 6529-2008《纺织品 调湿和试验用标准大气》。
- GB/T 10739-2023《纸、纸板和纸浆 试样处理和试验的标准大气条件》。
- GB/T 2941-2025《橡胶 物理试验方法试样制备和调节通用程序》。
- GB/T 9278-2008《涂料试样状态调节和试验的温湿度》。
- GB 50073-2013《洁净厂房设计规范》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 具体检测项目对应的现行检测方法标准、产品标准和实验室质量管理文件。
本方案适用于第三方检验检测实验室、企业理化实验室、材料检测中心、研发中心、质量控制实验室、塑料实验室、橡胶实验室、纺织实验室、纸张实验室、精密称量室、样品调湿室、精密尺寸测量室以及其他对温度和相对湿度具有明确控制要求的检测场所。
理化恒温恒湿实验室温湿度监测真正需要解决的，并不是简单知道“实验室现在多少度、多少湿度”，而是持续证明样品状态调节和正式检测期间实际环境符合对应方法要求，并能够识别环境空间差异、短周期波动、设备故障和人员操作造成的扰动。
S-GBTH温湿度传感器可以承担实验室房间级环境感知，S-CJ711智能主机负责多点自动采集、本地存储以及以太网或4G通信；进一步与恒温恒湿空调、门状态、压差、排风系统及LIMS融合后，可构建“检测方法—样品状态—实验室环境—检测任务—环境异常—结果影响评价—质量追溯”的理化实验室综合在线监测体系。
