一、项目背景与行业痛点
计量检定实验室承担计量器具检定、校准、量值传递、量值溯源、计量标准维护以及相关计量技术服务，是保障测量结果准确可靠的重要技术场所。根据专业不同，实验室可能涉及长度、温度、湿度、质量、力值、压力、电学、时间频率、流量、容量、声学、光学、化学计量等多个领域，不同计量专业对实验室环境条件的敏感程度和控制要求存在明显差异。温度和相对湿度是计量实验室最常见的环境影响量。对于量块、坐标测量设备、标准尺、测长仪及其他精密几何量测量，温度变化会通过材料热胀冷缩直接影响测量结果；对于砝码和高精度质量比较，空气密度、温度梯度和湿度可能影响浮力修正及称量稳定性；对于标准电阻、电压、电容等电学计量，环境温度变化可能引起标准器量值漂移；压力、流量、容量及温湿度计量同样可能受到环境温度、湿度和稳定性的影响。
因此，计量实验室的温湿度监测并不是普通意义上的室内舒适性监测，而属于计量标准正常运行条件和测量结果质量控制的一部分。部分检定规程或校准规范会明确规定检定或校准时的温度、相对湿度及环境稳定条件，如果实际环境不满足要求，可能需要暂停相应计量工作，或者按照技术规范开展影响分析。计量实验室也不存在一个适用于全部专业的统一“20℃、50%RH”环境条件。20℃是几何量领域具有重要意义的标准参考温度，但这并不意味着质量、电学、压力、流量、温湿度、声学和化学计量实验室均应统一设计为20℃。不同计量器具对应的JJG检定规程、JJF校准规范可能规定不同环境条件，因此实验室设计应首先明确计量项目和计量标准，再确定对应环境要求。实验室恒温恒湿空调控制器显示正常，也不能自动证明检定工作区实际环境满足要求。恒温恒湿机组的控制探头通常位于回风区域，而标准器、被检仪器和工作台可能布置在实验室不同位置。送风口、外墙、门口、人员活动、照明、仪器散热和相邻房间热交换均可能形成局部温度差异。
对于高准确度计量工作，环境稳定性甚至可能比瞬时温度是否处于范围内更加重要。例如实验室温度虽然始终位于20℃±1℃以内，但每20分钟发生一次明显周期波动，标准器和被检件之间可能无法建立充分热平衡。此时仅根据“没有超过上下限”判断环境合格，不能完整反映实际计量条件。温度空间梯度同样需要重点关注。大型长度实验室、砝码实验室、压力实验室或具有大型标准装置的实验室，不同高度和不同工位可能存在温差。如果环境监测只设置一个墙面测点，就可能出现平台显示20.0℃，而实际标准器或被检器具附近环境已经发生明显偏差。对于计量检定实验室，还必须区分“房间空气环境”和“被检对象实际温度”。一个刚从室外、仓库或客户现场送入实验室的量块、量具、砝码或仪器，即使实验室已经稳定在规定温度，也不意味着被检对象已经与实验室达到热平衡。正式测量前仍应按照相应规程、校准规范及实验室作业文件进行必要的恒温、平衡和预热。

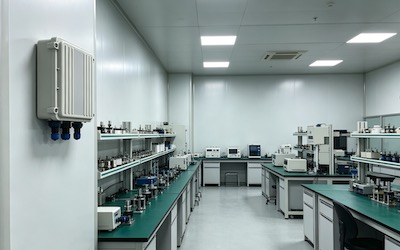

本项目建设计量检定实验室温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、以太网或4G通信及环境监测平台，对长度、质量、力值、压力、电学、温湿度等计量实验室实施24小时连续环境监测，实现独立环境数据采集、本地存储、多点比较、空间均匀性、时间稳定性、变化速率和异常持续时间分析，并可进一步与恒温恒湿空调、门状态、压差及计量业务管理系统进行数据关联。
系统总体技术逻辑为：
计量专业 → 计量标准 → JJG/JJF技术要求 → 实验室环境条件 → 多点温湿度监测 → 标准器与被检件环境平衡 → 检定/校准实施 → 环境异常判断 → 测量不确定度及结果影响分析 → 计量记录与量值溯源。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在计量检定实验室建立独立于恒温恒湿空调控制系统的连续环境监测体系，使实验室能够客观证明计量标准运行、计量器具检定和校准期间的实际环境条件满足对应计量技术规范要求。
系统应根据不同计量专业、计量标准装置、标准器位置、工作台、送回风口、人员通道和实验室面积合理设置监测点，并能够识别房间整体环境变化以及局部工位环境偏差。
系统应具备实时温湿度、历史数据、本地存储、以太网或4G通信、多点比较、空间温差、时间稳定性、变化速率、异常持续时间和环境恢复时间分析，并能够根据项目需要与计量业务系统关联。
2. 监测目标
主要监测对象应是计量标准器、配套设备及实际检定或校准工位所在区域的空气温湿度，而不是单纯监测恒温恒湿空调回风口。
对于环境要求较高的计量项目，应进一步判断标准器、被检器具和实验室环境是否已经达到相应热平衡条件。
系统最终应能够回答：哪个计量实验室、哪个工位发生环境偏差，异常从什么时候开始、持续多长时间，是整个实验室同步变化还是局部问题，异常期间开展了哪些检定或校准工作，以及是否需要按照质量程序开展结果影响评价。
三、需求分析
1. 环境条件必须由具体计量技术规范决定
计量实验室不能首先统一规定温湿度，再要求全部计量项目适应该环境。正确设计顺序应为：
计量项目 → 计量器具类型 → JJG检定规程或JJF校准规范 → 环境条件要求 → 计量标准和设备需求 → 实验室温湿度控制及监测能力。
同一计量机构内部不同实验室完全可能采用不同温湿度参数。
2. 20℃不能机械套用于全部计量实验室
对于长度和几何量计量，20℃具有明确的标准参考温度意义。但质量、电学、压力、温湿度、流量、容量等专业应按照各自技术规范确定环境条件。
因此，网站方案、设计文件和招标文件不宜简单写成“计量实验室标准环境统一为20℃±1℃、50%RH±5%RH”，除非对应计量项目和技术规范确实作出该要求。
3. 标准器与被检件必须考虑热平衡
温度测量结果反映的是空气环境，并不能证明被检件已经达到规定温度。金属量具、标准器、大型工件和质量较大的设备从其他环境进入恒温实验室后，需要一定时间完成热交换。
高精度长度计量尤其需要避免“房间温度已经20℃，所以工件立即可以测量”的错误判断。
4. 空调控制探头不能替代独立环境监测
恒温恒湿系统控制传感器的主要任务是控制HVAC设备，而计量实验室独立环境监测的任务是证明实际测量环境。
两套数据可以进行关联分析，但不应因为空调回风温度正常就取消独立监测。
5. 环境波动可能进入测量不确定度
环境温度和湿度属于测量影响量之一。对于环境敏感计量项目，环境变化可能通过标准器温度系数、被检器具温度系数、空气密度、介质状态或电子元件漂移进入测量模型。
因此，应根据实际计量方法判断是否需要将温湿度影响作为测量不确定度来源进行评定。
6. 环境监测系统自身也必须具有计量溯源性
用于证明计量实验室环境符合要求的温湿度传感器本身应纳入实验室设备和计量管理体系，按照规定周期进行校准或检定，并确保其测量能力能够满足环境判定要求。
如果环境允许偏差非常小，而环境监测设备自身测量不确定度已经接近允许偏差，就需要重新评估设备选型。
7. 实验室均匀性不能只依靠一个固定点判断
新建实验室、改造后的恒温实验室或环境要求较高的实验室，应通过温度和湿度分布测试识别最热、最冷、最湿和最干区域，再确定长期监测点。
8. 检定、校准与环境监测应保持概念边界
计量器具检定属于依据计量检定规程开展的法制计量活动，校准则按照相应校准规范、方法或客户要求确定计量特性。两类活动在法律属性和结果表达上并不相同。
环境监测系统可以同时服务检定和校准实验室，但正式环境判定条件应分别依据对应技术文件确定。
四、总体解决方案
计量检定实验室温湿度监测采用“计量专业分类＋计量技术规范环境要求梳理＋实验室多点温湿度监测＋独立智能采集＋本地数据存储＋以太网/4G通信＋计量环境平台＋检定校准任务关联”的总体技术路线。
房间级环境可采用S-GBTH温湿度传感器，通过RS485或4～20mA方式接入S-CJ711智能主机。对于空间较大的长度、质量、力值或压力实验室，可根据环境分布测试结果设置多个测点。
对于标准器附近、精密比较仪、量块工作台等小尺度环境，如果S-GBTH结构不适合直接安装，可以根据测量要求配置尺寸更小、准确度更高或响应速度更适合的专业温度、温湿度探头，并统一接入环境平台。
平台建议按照：
计量机构 → 专业计量所/实验中心 → 计量实验室 → 计量标准 → 检定/校准工位 → 环境监测点
建立空间和业务层级。
进一步与计量业务管理系统融合后，可形成：
计量器具编号 → 检定/校准项目 → JJG/JJF技术规范 → 所用计量标准 → 实验室 → 工作时间 → 环境数据 → 环境偏差 → 结果影响评价 → 证书及原始记录
的数据关系。
总体技术链路为：
S-GBTH温湿度传感器 → S-CJ711智能主机 → 本地Flash → 以太网/4G → 环境监测平台 → 空间均匀性/稳定性分析 → 异常预警 → HVAC检查 → 环境恢复 → 检定校准影响评价 → 计量记录归档。
五、系统架构设计
系统由环境感知层、现场采集层、边缘存储层、通信网络层、计量环境管理平台层和计量业务应用层组成。
环境感知层负责各专业实验室温度和相对湿度采集；现场采集层负责多个传感器集中接入；边缘存储层为实验室网络异常期间继续保存现场环境数据提供基础。
通信层在计量实验室内宜优先采用内部以太网。4G可应用于独立实验室、改造项目或经过单位信息安全管理允许的场景。S-CJ711支持4G及以太网传输，具体通信方式按照项目网络架构进行配置。
平台层负责实时温湿度、历史趋势、环境波动、空间差异、异常持续时间和设备状态管理。计量业务层则进一步把环境数据与检定、校准任务和计量标准进行关联。
恒温恒湿空调控制系统与独立环境监测系统宜保持功能相对独立。当HVAC控制传感器发生漂移或自动控制异常时，独立环境监测系统仍能够提供另一组具有时间连续性的环境数据。
六、监测内容与监测方法
1. 长度计量实验室
长度计量实验室通常对温度较为敏感。量块、标准尺、万能测长仪、坐标测量设备及其他高精度几何量测量，应重点关注温度绝对值、空间温差、时间稳定性以及标准器与被检件热平衡。
对于精密长度测量，应将20℃标准参考温度与具体测量任务、材料线膨胀系数和测量不确定度结合考虑。
2. 质量计量实验室
砝码、质量比较仪和高精度天平所在实验室应监测温湿度，同时根据计量等级和测量要求关注空气密度、气压、空气流动、振动和静电等影响因素。
房间温湿度正常并不能自动证明高等级质量比较环境已经全部满足要求。
3. 力值及硬度计量实验室
标准测力仪、力标准机及硬度计量装置可能受到温度及设备热稳定性的影响。大型标准机自身运行还可能产生热量，因此测点应考虑装置实际工作区域，而不是只安装于房间入口。
4. 压力计量实验室
活塞式压力计、数字压力标准器及相关设备应按照相应规程或校准规范控制环境。温度变化还可能影响压力介质、活塞有效面积及电子压力标准器性能。
5. 电学计量实验室
标准电阻、标准电容、电压电流标准器、数字多用表及其他高精度电学设备可能具有温度系数。实验室应根据标准器说明书、检定规程或校准规范控制环境稳定性。
6. 温度计量实验室
温度计量工作通常使用恒温槽、温度炉、固定点装置及标准铂电阻温度计等设备。房间空气温度不是实际温度校准介质温度，但实验室环境可能影响标准器、电测设备及装置运行，因此仍需要按照相应技术要求监测。
7. 湿度计量实验室
湿度发生器、露点仪和湿度标准器工作时，应特别关注实验室背景温湿度及冷凝条件。具体环境范围应按照相应计量标准和技术规范确定。
8. 流量与容量计量实验室
水流量、气体流量、容量器具等计量活动可能受到介质温度、空气温度、压力及密度影响。房间空气温湿度是其中一个背景参数，不能代替介质温度和其他过程参数。
9. 实验室门口及过渡区域
高精度恒温实验室宜减少门体频繁开启。可根据需要增加门状态传感器，记录人员或设备进出造成的环境扰动，并统计环境恢复时间。
七、技术原理与算法模型
1. 多点环境极值
设实验室第i个监测点温度为Ti(t)，相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
计量实验室应重点掌握实际工作区域的最不利环境，而不能只根据多个监测点平均值判断。
2. 空间均匀性
定义：
ΔTspace = Tmax - Tmin
ΔRHspace = RHmax - RHmin
如果ΔTspace持续增大，应检查空调送风、设备热源、人员活动和实验室布局。
3. 时间稳定性
对于连续时间窗口W，可以计算：
ΔTW = Tmax,W - Tmin,W
ΔRHW = RHmax,W - RHmin,W
该指标能够反映一定时间范围内环境波动程度。具体时间窗口及允许值应依据对应检定规程、校准规范和计量标准技术要求确定。
4. 环境变化速率
温度变化速率：
VT = [T(t2)-T(t1)]/(t2-t1)
相对湿度变化速率：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
即使当前环境仍在允许范围内，如果温度正在持续快速变化，也可能说明实验室尚未达到稳定测量条件。
5. 目标环境偏差
设某计量项目规定的环境目标值为Tset和RHset：
ET,i = Ti - Tset
ERH,i = RHi - RHset
平台可以按照对应计量项目统计测量期间环境相对于规定条件的偏差。
6. 环境异常持续时间
根据相应计量技术规范的允许边界，可计算：
Texposure = ΣΔtabnormal
一次短时间开门造成的温度偏移与空调故障造成数小时持续偏差，对计量结果的意义可能不同，因此平台应同时保存偏差幅度和持续时间。
7. 环境恢复时间
人员进出、设备搬入或实验室开门以后，可以统计：
Trecovery = tstable - tevent
长期比较相似事件的恢复时间，可以评价恒温恒湿系统和实验室热稳定性是否发生变化。
8. 线性热膨胀
长度计量中，材料温度偏离参考温度产生的长度变化可近似表示为：
ΔL = α × L × ΔT
其中α为材料线膨胀系数，L为参考长度，ΔT为相对于参考温度的温差。
例如测量较长的钢制标准器或工件时，即使只有较小温差，也可能产生微米级甚至更大的尺寸变化。因此高准确度长度计量必须重视工件真实温度，而不仅仅查看墙面空气温度。
9. 标准器与被检件温差
在需要关注热平衡的项目中，可增加标准器和被检件表面或内部温度监测，并定义：
ΔTeq = Tstandard - Tdevice
当ΔTeq仍然明显时，即使实验室空气温度已经稳定，也不能简单认为二者已经达到热平衡。
10. 温度影响与测量不确定度
若测量结果Y受环境温度T影响，可在测量模型中表示为：
Y = f(X1，X2，……，T)
温度引入的标准不确定度分量可根据温度测量不确定度、环境波动范围、温度系数及具体测量模型进行评定。
环境监测系统提供温度影响量数据，但正式不确定度计算应依据对应计量技术文件和实验室的不确定度评定方法完成。
11. 多点联合诊断
多个测点同步漂移通常指向整个实验室HVAC或外部负荷变化；只有门口测点变化时可优先检查人员进出；只有标准装置附近升温时可检查设备热源；只有单个传感器异常而其他位置稳定时，应首先验证环境传感器自身。
八、系统功能设计
系统应具备各计量实验室实时温湿度显示、历史数据自动记录、多点曲线比较、环境最高最低值、空间均匀性、时间稳定性、变化速率、异常持续时间及设备在线状态管理功能。
平台应支持不同计量专业建立独立环境模板。例如长度计量、质量计量、压力计量和电学计量可以分别调用对应JJG或JJF要求，而不是共用一个全机构固定模板。
系统应支持计量标准维度管理，可以为一个实验室内部不同计量标准设置不同的环境判定条件。如果同一实验室承担多个项目，应按照最严格或者经过技术论证的运行方式进行管理。
报警宜采用环境趋势提示、接近技术规范边界预警、正式超限、持续超限和设备故障分级管理。
系统应完整保存环境原始数据，而不仅保存小时平均值，使质量人员能够准确还原检定或校准期间的真实环境。
平台还可支持开门、空调检修、计量标准维护、设备搬入等事件标记，为历史温湿度变化提供业务背景。
进一步与计量业务系统融合以后，可按照检定或校准任务自动关联对应时间段环境记录。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于一般计量检定和校准实验室房间级空气温度和相对湿度连续监测，可通过RS485或4～20mA方式接入S-CJ711智能主机。
2. S-CJ711智能主机
负责多个温湿度测点集中采集、本地数据存储以及4G或以太网远程通信。
3. 高准确度温度测量扩展
对于环境温度要求明显高于S-GBTH实际测量能力的高等级长度、质量或其他计量实验室，应采用更高准确度的铂电阻温度计或专业环境温度测量装置，并通过确认后的接口接入综合在线监测系统。
4. 小型工位温度探头
用于标准器、精密比较仪和局部测量工位附近的环境测量。选型应考虑探头热容量、响应速度、准确度和安装方式。
5. 门状态传感器
用于记录高精度实验室开门事件，自动分析开门后环境扰动和恢复时间。
6. 差压监测
部分高精度、洁净或特殊计量实验室可根据设计要求增加室内外差压监测，但普通计量实验室并不需要因为使用恒温恒湿空调就强制采用洁净室压差体系。
7. HVAC运行状态接口
可根据项目接入恒温恒湿机组制冷、加热、加湿、除湿、风机和故障状态，使环境异常能够与实际设备动作建立对应关系。
8. UPS备用供电
重要计量实验室环境监测系统可配置UPS，确保短时停电期间环境记录保持连续，并产生独立电源异常事件。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出形式：4～20mA、0～2.5V、RS485等方式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于环境传感器，另一路可用于项目设备扩展。
通信方式：支持4G无线通信及以太网传输，可根据项目网络条件选用和配置。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. 环境监测准确度边界
S-GBTH标称温度准确度±0.1℃、湿度准确度±1%RH，不等于计量实验室可以自动达到±0.1℃和±1%RH的环境控制能力。
实验室实际环境性能还受到HVAC控制精度、空间均匀性、传感器校准不确定度、安装位置和采样方法影响。
4. 高等级计量实验室适用边界
对于允许环境偏差非常小、环境测量不确定度要求较高的计量标准，必须根据测量不确定度和技术规范验证S-GBTH是否具有足够能力。如果不能满足要求，应采用更高等级环境标准器或监测探头。
因此本方案不应在所有计量检定实验室中无条件宣称S-GBTH能够满足全部环境计量要求。
5. 20℃工作点校准
用于精密长度计量实验室的环境温度传感器，宜重点关注20℃附近的实际校准性能。仅凭宽量程标称准确度不能完全替代实际工作点校准结果。
6. 湿度工作点校准
如果某计量技术规范对相对湿度具有明确限制，应在实际常用湿度范围内确认传感器校准结果和测量不确定度。
7. 本地存储边界
S-CJ711配置8Mbit Flash，可为网络中断期间现场环境数据保存提供基础。具体离线保存时间取决于测点数量、采样周期及数据格式，应进行容量核算；断网后的自动补传行为应按照实际固件和平台进行项目验证。
十一、软件平台与数据展示
软件平台按照计量机构、专业计量部门、实验室、计量标准、工位和环境监测点进行分级管理。首页可以集中显示不同计量实验室实时温度、相对湿度、环境状态和设备在线情况。
实验室平面图可显示计量标准装置、主要工作台、送风口、回风口、门体和环境监测点，使环境数据与真实计量位置建立对应关系。
历史曲线支持多个测点叠加。例如长度实验室可以同时比较工作台、量块区域、房间中央和门区温度，以识别空间温度梯度。
平台可统计指定检定或校准时间段的温度最大值、最低值、平均值、空间差、波动幅度、变化速率及异常持续时间。
平台应支持根据JJG或JJF建立不同环境模板，使计量人员选择具体业务项目后即可调用对应环境条件。
进一步与业务管理系统集成后，可以从检定或校准任务直接查看其工作期间环境曲线，为原始记录和结果质量控制提供辅助数据。
十二、数据分析与智能应用
1. 高精度长度实验室温度稳定性分析
系统可以统计20℃参考环境附近不同时间窗口内温度变化，并识别短周期振荡和长期漂移。
如果平均温度接近20℃但空间差或时间波动明显，应优先改善环境稳定性，而不是只追求平均值更加接近20.000℃。
2. 标准器热平衡辅助管理
重要检定工作可以记录被检设备进入实验室的时间，并根据设备体积、材料和相应技术规范确定必要恒温时间。对高等级项目还可以配置工件温度探头辅助确认热平衡。
3. 恒温系统周期振荡分析
若温度曲线以固定周期上下变化，可进一步分析压缩机、加热器、再热及风机控制状态。通过长期趋势可以识别HVAC控制参数不合理或设备容量匹配问题。
4. 开门环境扰动分析
计量设备搬入实验室后，可以统计开门引起的温度变化及恢复时间。高精度实验室可据此制定设备搬入、恒温和正式测量之间的等待流程。
5. 标准器温度系数分析
对于具有明确温度系数的标准器，可以把环境温度与标准器输出变化进行长期对照，判断异常变化是否具有环境相关性。
正式修正和测量不确定度仍应按照计量技术规范和标准器技术文件执行。
6. 多实验室横向比较
同类型计量实验室可以比较环境波动、空间差异和恢复时间。某一实验室长期明显差于其他实验室时，可在真正发生超限以前安排HVAC维护。
7. 环境异常与检定任务关联
平台发生持续环境偏差以后，可以根据异常时间自动筛选同时正在进行的检定或校准任务，为技术负责人开展结果影响评价提供基础。
8. 传感器漂移识别
如果同一实验室多个环境测点长期一致，而其中一个测点逐渐产生固定偏差，应安排传感器现场比对或校准，避免把传感器漂移误判为真实实验室环境问题。
十三、预警机制与决策支撑
1. JJG/JJF技术条件优先
计量检定实验室的正式温湿度报警参数，应优先采用具体检定规程、校准规范、计量标准技术报告及相应设备技术要求。
2. 不统一设置全机构固定温湿度阈值
长度、质量、电学、压力、流量和温湿度等计量项目不宜共用完全相同的温湿度上下限。平台应支持按实验室、计量标准甚至业务项目配置不同环境要求。
3. 趋势预警
当前温度仍位于允许范围，但持续向控制边界变化时，可提前产生趋势提示，使计量人员检查空调和实验室状态。
4. 稳定性预警
环境没有正式超限，但短时间波动明显增加时，可根据高精度计量项目要求形成环境稳定性提示。
5. 空间温差预警
房间中央环境正常，但标准器或测量工作台附近温度持续偏离时，应形成空间环境异常提示。
6. HVAC故障预警
恒温恒湿机组发生故障、供电中断或多个环境测点同步向不利方向变化时，可在正式环境超限以前发出设备风险提示。
7. 环境超限不等于自动判定全部结果无效
发生环境偏差以后，应根据具体检定规程、校准规范、偏差幅度、持续时间、标准器特性和检定过程开展技术评价。
系统可以提供环境证据，但不能由平台简单自动决定所有计量结果均应作废。
8. 推荐处置流程
环境趋势异常 → 核实独立监测数据 → 比较实验室其他测点 → 查询开门和HVAC状态 → 确认对应JJG/JJF环境条件 → 暂停必要的高敏感度计量工作 → 恢复实验室环境 → 确认标准器和被检件重新达到稳定条件 → 评价异常期间业务 → 必要时重新检定或校准 → 完成偏差和处置记录。
十四、项目实施方案
1. 计量项目调查
项目实施前应建立完整计量项目清单，明确长度、质量、压力、温度、电学、力值等专业以及对应的JJG检定规程和JJF校准规范。
2. 计量标准调查
应明确各实验室已经建立或计划建立的计量标准、标准器、配套设备、准确度等级和环境条件。
3. 实验室环境要求矩阵
可按照“实验室—计量标准—技术规范—温度要求—湿度要求—其他环境要求”建立环境条件矩阵，以此确定实验室控制目标和监测设备。
4. 环境分布测试
正式长期测点确定以前，应在典型运行状态下开展实验室温湿度空间分布测试，特别是高精度长度、质量及其他环境敏感实验室。
5. 长期测点安装
S-GBTH应安装在能够代表标准器和检定工作区的位置，避开恒温恒湿机直接送风、门口、人员长期停留区域及设备局部热源。
6. 传感器校准及确认
环境监测传感器应取得满足实验室计量溯源要求的校准结果，并确认其测量不确定度和准确度能够满足环境判定需要。
7. RS485及网络施工
多个实验室可采用RS485或其他经确认的方式集中接入S-CJ711。实验楼已有网络条件时宜采用内部以太网传输。
8. HVAC状态对接
如恒温恒湿机组具备开放接口，可采集设备运行、制冷、加热、加湿、除湿及故障状态。接口和协议应在项目实施前确认。
9. 系统联调
安装完成以后应开展传感器现场比对、RS485通信、网络、本地存储、断网、报警及历史数据测试，并确保系统时间与计量业务系统保持一致。
10. 项目验收
验收资料宜包括实验室环境条件矩阵、测点布置图、设备清单、通信拓扑、温湿度校准资料、环境分布测试结果、报警测试、本地存储测试和异常处置流程。
十五、运维服务保障
计量实验室环境监测系统本身应纳入机构设备管理和量值溯源体系，建立环境传感器唯一编号、安装位置、校准周期、校准结果和维护记录。
用于重要计量标准的环境温湿度传感器，应根据实验室风险和设备稳定性开展周期校准及期间核查或现场比对。
S-GBTH百叶结构应保持空气交换通畅，避免灰尘积聚和人为遮挡。传感器位置发生变化以后，应重新评估其环境代表性。
S-CJ711应定期检查供电、RS485、本地Flash和以太网或4G通信。平台应区分真实环境超限、传感器故障和通信中断。
实验室更换恒温恒湿机组、增加大型计量设备、调整送回风、改变工位布局或新建计量标准以后，应重新进行环境分布和测点代表性评价。
建议形成月度、季度或年度计量实验室环境运行报告，对不同实验室环境中心值、空间温差、时间波动、异常持续时间、设备故障和传感器校准状态进行统计。
十六、项目优势与方案价值
本方案不是简单为计量检定实验室增加联网温湿度计，而是按照“计量标准—环境条件—测量模型—量值传递—测量不确定度—结果有效性”的计量技术逻辑建立环境监测体系。
方案明确20℃只是几何量领域的重要标准参考温度，不把它机械扩展为全部计量专业的统一实验室条件，更符合实际计量技术规范体系。
方案同时区分空气环境与标准器、被检件实际温度，强调热平衡条件，使环境监测能够真正服务高精度长度和其他温度敏感计量工作。
通过多点环境监测，可以发现空调回风数据正常但标准器工作区域已经发生温差的问题；通过稳定性分析，则可以发现环境没有超限但周期性波动过大的问题。
环境异常发生以后，可以把异常时间与检定和校准任务建立联系，为技术负责人确定是否需要复测、重新校准或开展结果影响评价提供客观数据。
S-GBTH和S-CJ711可用于一般计量实验室环境感知和数据采集，对于更高准确度的计量环境，则可以接入高等级专业温度或温湿度测量设备，从而形成可扩展而不是被单一传感器性能限制的系统架构。
最终形成：
计量标准 → 技术规范 → 环境条件 → 标准器状态 → 检定/校准任务 → 环境数据 → 测量不确定度 → 结果评价 → 量值溯源
的计量实验室环境质量数据链。
十七、应用场景
计量检定实验室温湿度监测：用于法定计量检定机构、计量技术机构及企事业单位计量实验室。
长度计量实验室环境监测：用于量块、标准尺、量具、测长设备和几何量计量实验室。
质量计量实验室温湿度监测：用于标准砝码、质量比较仪和高精度称量环境。
力值计量实验室环境监测：用于力标准机、测力仪及相关力值计量装置。
压力计量实验室环境监测：用于活塞式压力计、压力标准器和压力仪表检定校准。
温度计量实验室环境监测：用于恒温槽、温度炉、标准温度计和温度标准装置实验室。
湿度计量实验室环境监测：用于湿度发生器、露点仪和湿度标准器实验室。
电学计量实验室温湿度监测：用于电压、电流、电阻、电容及数字电测仪器计量环境。
流量容量计量实验室环境监测：用于液体、气体流量标准装置及容量计量实验室。
企业计量中心环境监测：用于制造企业、科研机构及大型集团内部计量中心环境集中管理。
十八、效益分析
计量实验室采用24小时独立温湿度综合在线监测以后，可以完整记录夜间、节假日和无人值守期间环境状态，及时发现恒温恒湿设备异常。
多点温度监测能够证明标准器和实际工作区域环境，而不是只保存空调控制器回风温度，提高环境记录的代表性。
通过空间均匀性和时间稳定性分析，可以发现传统上下限报警无法发现的局部温差和周期温度振荡，为高精度计量环境优化提供数据依据。
发生环境异常以后，可以准确获得开始时间、最大偏差、持续时间和恢复过程，再与检定或校准任务对应，为计量结果影响评价提供完整证据。
长期环境数据还能够用于判断恒温恒湿系统性能变化，使实验室从发生严重温度超差后维修逐步转向趋势性预防维护。
通过环境监测设备自身校准和量值溯源管理，可以形成“用于证明计量环境的数据本身也是可溯源的”质量体系，增强计量标准考核、实验室认可和机构内部质量审核中的环境证据完整性。
十九、标准规范与政策依据
计量检定实验室环境监测应依据国家计量法律法规、计量标准考核要求、实验室能力要求以及具体计量检定规程和校准规范实施。对于具体检定或校准项目，JJG/JJF中规定的环境条件应作为直接技术依据。
- 《中华人民共和国计量法》及相关现行法规。
- JJF 1033-2023《计量标准考核规范》。
- JJF 1069-2012《法定计量检定机构考核规范》，适用于相应法定计量检定机构及授权考核。
- GB/T 27025-2019《检测和校准实验室能力的通用要求》。
- JJF 1001-2011《通用计量术语及定义》。
- JJF 1059.1-2012《测量不确定度评定与表示》。
- GB/T 27418-2017《测量不确定度评定和表示》。
- GB/T 19765-2005《产品几何量技术规范（GPS） 产品几何量技术规范和检验的标准参考温度》。
- 具体计量器具对应的现行JJG国家计量检定规程。
- 具体计量器具对应的现行JJF国家计量校准规范及其他计量技术规范。
- 计量标准技术报告、计量标准考核证书及计量标准器使用维护文件。
- 机构计量标准管理、环境监控、设备管理、期间核查、不符合工作控制和结果质量保证相关程序文件。
1. 计量标准考核
JJF 1033-2023《计量标准考核规范》适用于计量标准建立、新建计量标准考核、已建计量标准复查考核及监督管理。环境条件及设施是计量标准考核的重要组成部分。
因此，计量实验室环境条件不是独立于计量标准之外的一项普通物业参数，而应与所建立计量标准的技术要求一致。
2. 法定计量检定机构
对于法定计量检定机构及取得相应计量授权的技术机构，还应按照JJF 1069-2012及相关监督管理要求建立与所开展计量活动相适应的设施和环境条件，并对可能影响计量结果的环境因素实施监控。
3. 检测和校准实验室能力
GB/T 27025-2019要求实验室识别可能影响实验室活动结果有效性的设施和环境条件，并在必要时进行监测、控制和记录。
对于申请CNAS认可或按照ISO/IEC 17025体系运行的校准实验室，环境监测系统还应与实验室设备、计量溯源性、测量不确定度和技术记录体系保持一致。
4. 20℃标准参考温度
GB/T 19765-2005规定产品几何量技术规范和检验的标准参考温度，20℃在几何量领域具有重要意义。
但该标准不能被解释为“全部计量实验室统一使用20℃”。压力、电学、温度、质量和其他计量活动仍应按照各自技术规范确定环境条件。
5. 测量不确定度
JJF 1059.1-2012和GB/T 27418-2017可用于测量不确定度评定和表示。环境温度、湿度或其他影响量是否构成重要不确定度分量，应根据实际测量模型和灵敏系数分析确定。
6. JJG与JJF专业技术文件
不同计量器具的正式检定环境应依据对应现行JJG检定规程确定；开展校准时，则依据对应JJF校准规范、实验室方法或客户确认的方法确定。
因此，计量实验室环境综合在线监测平台应具有按计量项目配置环境参数的能力，而不是只设置一套机构级固定阈值。
7. 环境监测设备能力原则
用于判定计量实验室环境的温湿度监测设备，其测量准确度和不确定度应与被判定环境允许范围相适应。如果环境控制要求已经接近监测设备自身能力，应提高环境监测设备等级。
二十、成功案例
以下为典型应用案例（示例），用于说明计量检定实验室温湿度综合在线监测的工程应用逻辑。如没有对应真实客户项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：长度实验室平均20℃但量块工作台长期偏热
某计量机构长度实验室恒温空调控制器长期显示约20℃，但量块比较结果稳定性出现变化。
增加房间中央、量块工作台、送风远端和门区多个独立温度测点以后发现，实验室平均温度接近20℃，但量块工作台附近因设备热源和空气组织影响长期略高于其他区域。
项目调整设备散热和空调送风以后，空间温度差明显降低。
该案例说明高精度长度实验室需要关注实际计量工作区，而不仅是房间平均温度。
案例二：温度未超限但周期振荡影响测量稳定性
某精密计量实验室温度始终位于规定允许范围，但综合在线数据发现环境约每30分钟产生一次明显周期变化。
进一步检查发现恒温机组制冷和再热控制参数不合理，造成反复调节。
优化控制以后，环境平均温度几乎没有变化，但短周期波动明显减小。
该案例说明计量实验室不能只判断“是否超过上下限”，还应关注环境稳定性。
案例三：大型被检设备刚搬入实验室即测量造成温度误差
某长度计量实验室将一台从普通仓库搬入的金属测量设备送至恒温实验室。房间空气已经稳定在规定环境，但设备本体温度明显低于实验室。
增加被检件温度确认后发现，其热平衡所需时间明显长于原有工作流程。
实验室随后完善设备接收、恒温和平衡时间管理，再开展正式测量。
该案例说明实验室空气达到规定温度并不意味着标准器和被检件已经达到热平衡。
案例四：单个环境测点漂移避免误判实验室故障
某质量计量实验室一个环境温度点持续显示偏高，而其他多个测点和空调状态均保持稳定。
使用参考温度计现场比对以后发现，该环境传感器本身发生漂移。
完成校准或更换后数据恢复正常，避免了对整个恒温系统进行不必要调整。
该案例说明用于证明实验室环境的监测设备本身也必须进行量值溯源和质量管理。
案例五：夜间空调故障快速锁定受影响校准任务
某校准实验室夜间恒温恒湿机组发生故障，多个环境测点同步出现持续升温趋势，平台在正式超限前发出预警。
环境恢复以后，质量人员根据异常开始和结束时间筛选该时间段涉及的校准工作，并按照不同技术规范分别进行影响评价。
该案例说明计量环境监测的价值不仅是报警，更重要的是为结果有效性评价提供完整时间证据。
案例六：不同计量专业采用不同环境模板
某综合计量机构同时具有长度、压力、电学和温度实验室，早期环境平台为所有实验室使用相同温湿度上下限。
系统升级以后，按照各实验室计量标准和现行JJG/JJF分别建立环境条件模板。
不同实验室的预警和正式超限条件从此按照实际计量技术要求判定，减少了无意义报警，也避免了对真正严格环境要求项目监控不足。
该案例说明专业计量环境管理的基础不是一个统一数值，而是具体计量技术规范。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- 《中华人民共和国计量法》。
- JJF 1033-2023《计量标准考核规范》。
- JJF 1069-2012《法定计量检定机构考核规范》。
- GB/T 27025-2019《检测和校准实验室能力的通用要求》。
- JJF 1001-2011《通用计量术语及定义》。
- JJF 1059.1-2012《测量不确定度评定与表示》。
- GB/T 27418-2017《测量不确定度评定和表示》。
- GB/T 19765-2005《产品几何量技术规范（GPS） 产品几何量技术规范和检验的标准参考温度》。
- 各计量专业现行国家计量检定规程JJG。
- 各计量专业现行国家计量校准规范及其他JJF计量技术规范。
- 各计量标准技术报告、操作程序、测量不确定度评定报告和期间核查文件。
- 计量机构实验室环境监控、设备管理、异常工作控制和结果质量保证相关管理文件。
本方案适用于法定计量检定机构、计量科学研究院、市场监管系统计量技术机构、第三方校准实验室、企业计量中心、科研机构计量实验室以及长度、质量、力值、压力、温度、湿度、电学、流量和容量等各专业计量实验室。
计量检定实验室温湿度监测真正需要解决的，并不是简单知道“实验室现在多少度、多少湿度”，而是持续证明计量标准器和实际检定校准工作所处环境满足相应技术规范要求，并能够正确识别空间温差、时间波动、标准器与被检件热平衡以及环境异常对测量结果可能产生的影响。
S-GBTH温湿度传感器可以承担一般计量实验室房间级环境监测，S-CJ711智能主机负责多点自动采集、本地存储以及以太网或4G通信；对于环境测量准确度要求更高的计量标准，可进一步接入更高等级专业温度或温湿度标准设备，最终构建“计量标准—JJG/JJF技术要求—实验室环境—检定校准过程—测量不确定度—结果有效性—量值溯源”的计量实验室综合在线监测体系。
