一、项目背景与行业痛点
生物培养细胞房广泛应用于生命科学研究、生物医学研究、细胞工程、药物研发、检验检测、医学科研、干细胞研究、组织工程、疫苗及生物技术研发等领域，主要承担细胞复苏、传代、培养、处理、观察、冻存前操作及相关实验。根据培养对象不同，可涉及哺乳动物细胞、原代细胞、干细胞、肿瘤细胞、昆虫细胞以及其他体外培养细胞体系。细胞培养对环境条件具有较高要求，但需要首先明确：细胞真正生长的核心微环境通常位于CO₂培养箱、专用培养箱以及培养瓶、培养皿或培养板内部，而不是实验室房间空气本身。细胞房温湿度监测的主要作用，是为培养设备稳定运行、实验人员操作、生物安全设施、试剂耗材及实验室整体环境提供受控背景条件，而不能直接替代培养箱内部温度、CO₂浓度和湿度监测。
以常见哺乳动物细胞培养为例，部分培养体系常采用接近37℃和约5%CO₂的培养条件，但这些数值并不是所有细胞的统一标准。昆虫细胞、鱼类细胞、部分原代细胞、特殊培养基体系及不同实验方案可能采用不同温度和气体条件；培养基采用碳酸氢盐缓冲、HEPES缓冲或其他缓冲体系时，对CO₂的依赖也不同。因此，细胞培养环境参数应依据细胞系、培养基、培养目的和实验SOP确定。细胞房空气温度虽然不直接等于培养箱温度，却会影响培养箱热负荷和恢复能力。室内温度异常升高可能造成培养箱压缩机、加热系统或电子设备工作负担增加；室温快速波动时，频繁开启培养箱门后内部温度恢复时间也可能改变。对于需要长期稳定培养数天甚至数周的细胞实验，房间环境异常还可能增加设备故障和实验中断风险。相对湿度同样容易产生概念混淆。CO₂培养箱内部常通过水盘或其他加湿方式形成高湿环境，以减少培养液蒸发，但实验室房间相对湿度并不能代表培养箱内部RH。房间保持50%RH，也不能推断培养箱内部就是50%RH；培养箱内部接近高湿状态，也不意味着细胞房本身需要按照同样湿度运行。
培养瓶内部又形成第三层微环境。培养液、培养容器、气液界面、封盖状态、培养基缓冲体系和细胞代谢共同决定培养瓶内部局部温度、CO₂、O₂、pH和水分状态。实验室房间温湿度只能作为外部背景量，不能直接用于推算细胞瓶内部环境。细胞房污染控制也是一个容易与温湿度混淆的问题。细菌、真菌、酵母、支原体以及不同细胞系之间的交叉污染，主要受到无菌操作、细胞来源、生物安全柜状态、培养箱清洁、培养基和试剂、操作人员及实验流程等因素影响。温湿度监测能够帮助保持实验室环境稳定，但“温湿度正常”绝不能等同于“细胞无污染”。
细胞房还存在明显的设备热负荷。CO₂培养箱、离心机、显微镜、冰箱、超低温冰箱、生物安全柜风机及其他实验设备运行时会持续产生热量。实验室增加设备或者培养箱装载量以后，如果空调能力没有同步调整，就可能出现整个房间平均温度尚可，但培养箱密集区域长期偏热的情况。
对于涉及人源样本、动物源样本、病原微生物、病毒载体或基因操作的细胞实验，还必须按照实际生物危害进行风险评估并确定实验室生物安全要求。普通细胞房、生物安全二级实验室、洁净细胞生产区域属于不同技术概念，不能因为房间安装了生物安全柜或恒温恒湿系统就自动宣称达到某一生物安全级别或洁净等级。本项目建设实验室生物培养细胞房温湿度综合在线监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、以太网或4G通信及实验室环境平台，对细胞培养室、实验操作区、培养箱设备区域及相关辅助空间实施24小时连续监测，并根据项目需要进一步接入CO₂培养箱状态、房间CO₂、压差、门状态、生物安全柜报警、冰箱及低温设备状态，实现环境数据采集、本地存储、趋势分析、异常预警和实验批次追溯。
系统总体技术逻辑为：
细胞类型 → 生物安全风险 → 培养基与培养工艺 → 培养箱温度/CO₂/湿度 → 细胞房环境 → 无菌操作 → 培养过程 → 设备状态 → 污染与实验质量监测 → 环境异常分析 → 实验结果及批次追溯。
二、建设目标与监测目标
1. 建设目标
项目建设目标是在生物培养细胞房建立连续、自动、可远程管理和可追溯的环境温湿度监测体系，使细胞培养实验的外部环境状态能够独立于空调系统进行记录，并在夜间、节假日及无人值守期间持续保留环境数据。
系统应根据细胞房面积、CO₂培养箱、生物安全柜、冰箱、离心机、显微镜、送回风口和人员通道等设备及空间布局确定代表性监测位置，避免仅使用一个墙面温湿度点判断整个实验室环境。
系统应具备实时温湿度、历史数据、本地存储、以太网或4G通信、多点比较、空间温差、变化速率、异常持续时间及环境恢复时间分析，并能够根据项目需要进一步关联培养箱、空调、门状态及其他实验设备。
2. 监测目标
细胞房温湿度监测主要用于掌握实验操作区和细胞培养设备所在房间的外部空气环境，为培养设备稳定运行、实验人员操作及环境异常调查提供连续数据。
对于培养箱内部温度、CO₂浓度和湿度，则应由培养箱自身经过确认或校准的测量系统，或者适用于培养箱高温高湿环境的独立监测设备进行监测。
系统最终应能够回答：哪个细胞房、哪个区域发生环境异常，异常从什么时候开始、持续多久，是否与空调故障、门体长时间开启、设备集中运行有关，以及异常期间有哪些培养箱和细胞实验正在运行。
三、需求分析
1. 细胞房室温与培养箱温度必须严格区分
实验室室温描述培养设备所处外部空气环境，培养箱温度才是多数细胞真正经历的核心培养温度。两者存在热交换关系，但不能互相替代。
例如常见哺乳动物细胞可能采用接近37℃培养，但不能因此把细胞房设计成37℃；培养室通常应按照实验室建筑、人员操作、设备运行及培养箱制造商要求确定室内环境。
2. 房间RH不能代表培养箱内部RH
培养箱内部通常具有独立高湿环境，水盘、加湿系统、箱体温度和开门频率共同影响培养箱内部湿度。
因此不能建立：
RHroom = RHincubator
这样的简单关系。
房间RH主要用于评价实验室环境和设备运行条件，而培养箱内部湿度需要单独管理。
3. 5%CO₂不是所有细胞培养的统一条件
常见哺乳动物细胞和碳酸氢盐缓冲培养基经常使用约5%CO₂条件，但具体CO₂浓度取决于培养基配方、细胞类型及实验方案。
昆虫细胞以及部分特殊细胞体系可能根本不采用相同CO₂条件，因此监控平台应按照培养箱和实验方案分别管理，而不是预置所有培养箱统一为5%CO₂。
4. 不同类型细胞培养温度不同
哺乳动物细胞、昆虫细胞、鱼类细胞及其他细胞培养体系对温度需求存在差异。即使同属于哺乳动物细胞，部分特殊实验过程也可能采用不同温度。
因此正式培养参数应依据细胞系技术资料、实验方案、培养基说明和实验室SOP确定。
5. 生物安全柜与超净工作台不能混为一谈
生物安全柜通过受控气流和高效过滤降低生物气溶胶对人员、样品和环境造成的风险，具体保护能力取决于设备类型和使用方式。
普通洁净工作台主要用于形成局部洁净操作环境，并不能自动提供人员和环境生物安全防护。涉及具有生物危害的细胞或样本时，应根据风险评估选择相应生物安全设施。
6. 温湿度不能用于判断无菌状态
细胞培养污染可能来自支原体、细菌、真菌、细胞系交叉污染、试剂、培养基以及操作过程。
温湿度数据只能作为环境背景，不能通过“23℃、50%RH正常”这样的数据判断培养细胞不存在污染。
7. 普通细胞房不等于洁净室
许多科研细胞房利用生物安全柜提供局部无菌操作条件，但整个房间并不一定按照ISO洁净室体系建设。
是否需要空气洁净度等级、压差和高效过滤系统，应根据细胞生产目的、生物安全风险、GMP要求或项目设计条件确定，不能只因为名称是“细胞房”就直接套用洁净室等级。
8. 普通细胞培养与病原微生物操作应进行风险分级
使用一般低风险已建立细胞系与操作含病原体样本、病毒载体或者高风险人源材料，对生物安全设施要求可能完全不同。
细胞房建设前应开展生物安全风险评估，明确实际活动是否属于病原微生物实验室管理范围，再确定相应建筑、通风、压差和操作要求。
四、总体解决方案
实验室生物培养细胞房温湿度监测采用“实验室房间环境监测＋培养设备独立监测＋生物安全设施状态＋现场智能采集＋本地数据存储＋以太网/4G通信＋实验室环境平台”的总体技术路线。
细胞房一般空气环境采用S-GBTH温湿度传感器，通过RS485或4～20mA接入S-CJ711智能主机。大型细胞培养中心可按照培养箱区、生物安全柜操作区、房间中央及其他代表位置设置多个环境测点。
培养箱内部37℃等级、高湿和CO₂环境不宜直接采用房间级S-GBTH进行监测，应采用培养箱自身经过确认的监控系统或者能够适应对应温度、高湿和CO₂环境的专用数据记录设备。
平台建议按照：
实验中心 → 细胞培养区域 → 细胞房 → 培养设备 → 培养箱编号 → 实验批次
建立环境和业务层级。
进一步可形成：
细胞系 → 细胞批次 → 培养基 → 培养箱 → 培养温度/CO₂ → 细胞房环境 → 操作人员 → 培养过程 → 污染检测 → 实验结果
的数据关系。
总体技术链路为：
房间温湿度传感器 → S-CJ711智能主机 → 本地Flash → 以太网/4G → 实验室环境平台 → 环境趋势/空间差异分析 → HVAC异常预警 → 培养设备风险提示 → 实验影响评价。
五、系统架构设计
系统由房间环境感知层、培养设备层、现场采集层、边缘数据层、通信网络层、实验室环境平台层和细胞实验管理应用层组成。
房间环境感知层负责细胞房温湿度，并根据项目需要扩展压差和房间CO₂等参数；培养设备层包括CO₂培养箱、培养箱、冰箱、超低温冰箱及相关实验设备自身运行数据；现场采集层负责可兼容信号集中接入。
边缘数据层利用S-CJ711本地Flash为网络异常期间继续采集房间环境数据提供基础。通信层在实验室环境下宜优先采用内部以太网；4G可作为具备相应信息安全条件项目的通信方式。
平台层负责实时数据、历史趋势、房间间比较、环境异常持续时间和设备状态管理。细胞实验应用层则进一步将环境事件关联到细胞批次和培养设备。
对于具有生物安全等级要求的实验室，房间压差、送排风、高效过滤器、生物安全柜及门禁等安全系统应按照专业生物安全控制体系独立设计。温湿度监测平台可以进行信息集成，但不应替代专用生物安全控制系统。
六、监测内容与监测方法
1. 细胞培养室空气温湿度
主要监测培养箱、生物安全柜及实验人员实际工作区域所处的房间空气环境。传感器应避开空调直接送风、培养箱散热口、超低温冰箱冷凝器和门口等局部干扰区域。
2. 培养箱设备区域
多个CO₂培养箱集中布置时，设备运行可能形成较高局部热负荷。大型细胞房可在培养箱设备区增加代表性温度测点，用于判断环境是否因设备增加而形成局部过热。
3. 生物安全柜操作区域
房间级温湿度传感器可布置于生物安全柜附近具有代表性的实验室空间，但不得随意放入生物安全柜工作区内，以免影响柜内受控气流和实验操作。
4. CO₂培养箱内部环境
培养箱内部应根据实验需要监测温度和CO₂，并在需要时监测或验证内部湿度。相关数据应来自培养箱本身或者适合高温、高湿及CO₂环境的专用监测设备。
5. 培养箱开门事件
重要实验可记录培养箱开门次数和开门持续时间。频繁开门会造成箱内温度、CO₂和湿度波动，并延长恢复时间。
6. 房间压差
对于经过生物安全或洁净环境设计的细胞培养区，可根据专业要求配置差压监测。普通科研细胞房是否需要压差控制，应由风险评估和建筑设计确定。
7. 房间CO₂安全监测
大量CO₂培养箱和气瓶集中使用时，如果发生供气管路泄漏，房间CO₂浓度可能升高。风险评估认为有必要时，可设置独立房间CO₂安全监测和报警装置。
该类人员安全监测与培养箱内部5%等级的工艺CO₂监测属于两个不同系统，传感器量程和报警逻辑不应混用。
8. 低温储存区域
细胞样本常使用-80℃超低温冰箱或液氮系统保存。S-GBTH最低温度测量范围不能覆盖典型-80℃及液氮保存环境，此类设备应采用专用低温传感器。
液氮储存区域还应根据风险评价配置氧气浓度安全监测，以防大量液氮汽化造成缺氧风险。
七、技术原理与算法模型
1. 细胞房多点温湿度极值
设第i个房间环境测点温度为Ti(t)，相对湿度为RHi(t)：
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
平台应关注最不利区域，避免一个房间平均值掩盖培养箱密集区域局部温升。
2. 房间环境空间差异
定义：
ΔTspace = Tmax - Tmin
ΔRHspace = RHmax - RHmin
当空间温差长期增加时，应检查空调送回风、培养箱散热、冰箱冷凝器、门体和设备布局。
3. 房间温度变化速率
定义：
VT = [T(t2)-T(t1)]/(t2-t1)
即使当前室温尚未达到正式报警值，如果多个测点持续快速升温，也可能提示空调停机或实验设备热负荷异常。
4. 培养箱内部温度偏差
若培养箱正式设定温度为Tset，可根据培养箱专用监测数据计算：
ET,inc = Tinc - Tset
该指标属于培养设备层数据，不应使用细胞房空气温度直接代替Tinc。
5. 培养箱CO₂偏差
设具体培养体系目标CO₂浓度为Cset：
EC = Cinc - Cset
目标CO₂浓度应依据培养基和细胞培养SOP确定，而不能全部固定为5%。
6. 培养箱开门恢复时间
培养箱开门后，温度和CO₂通常会暂时偏离稳定状态。可分别计算：
Trecovery,T = tT-stable - tclose
Trecovery,CO2 = tCO2-stable - tclose
在相似装载条件下，如果恢复时间持续延长，可进一步检查门封、加热系统、CO₂供气和设备维护状态。
7. 房间空气露点
根据房间空气温度和相对湿度可以计算露点Tdew，用于判断实验室冷表面、冷水管和部分设备表面凝露风险。
但房间露点不能直接用于判断CO₂培养箱内部凝露，因为培养箱内部具有独立高湿微环境。
8. 培养箱与房间温差
若培养箱内部温度为Tinc、房间空气温度为Troom，可记录：
ΔTinc-room = Tinc - Troom
该指标可用于分析房间温度变化是否增加培养箱热负荷，但不能作为细胞培养是否合格的单一判断依据。
9. 设备热负荷与房间温度关系
培养箱、冰箱、生物安全柜和其他设备集中运行时，可表示为：
Troom = f(Qequipment，Qperson，HVAC，Tout，Time)
其中Qequipment表示实验设备散热。新增大量设备后应重新评价空调能力，而不能默认原有恒温系统仍具有足够余量。
10. 环境异常持续时间
根据实验室批准的环境范围可以计算：
Texposure = ΣΔtabnormal
环境异常的最大幅度和持续时间应共同记录，为后续实验影响评价提供依据。
八、系统功能设计
系统应具备细胞房实时温湿度显示、历史自动记录、多测点比较、空间温湿度差、环境变化速率、异常持续时间和设备在线状态管理功能。
平台应明确区分“房间环境”和“培养设备环境”。细胞房页面显示房间温湿度，培养箱页面则显示由设备或专用传感器获得的箱内温度、CO₂及其他参数，避免用户把两个层级数据混在一起。
系统可按照不同细胞房建立独立环境模板。普通细胞培养区、原代细胞房、干细胞研究区和具有生物安全要求的实验室可以按照各自SOP进行配置。
报警宜分为房间环境趋势预警、房间正式超限、培养设备异常和生物安全设施异常，不宜用一个报警逻辑覆盖全部实验室设备。
平台应支持空调停机、门长时间开启、培养箱维护、CO₂气瓶更换、消毒和实验室清场等事件记录，使环境曲线具备实验背景。
进一步与实验室信息系统连接以后，可把细胞批次、培养箱编号和培养时间与环境历史关联。
九、硬件组成与配置方案
1. S-GBTH温湿度传感器
用于细胞培养室、操作间及相关实验室房间级空气温度和相对湿度连续监测，可通过RS485或4～20mA接入S-CJ711智能主机。
2. S-CJ711智能主机
负责多个房间温湿度传感器集中采集、本地数据存储以及4G或以太网通信。
3. CO₂培养箱内部专用监测
对于培养箱内部温度、CO₂及高湿环境，应优先读取培养箱经过确认的数据，或配置适用于对应温度、高湿和CO₂工况的专业记录仪。
4. 差压传感器
适用于明确要求房间压差控制的生物安全或洁净细胞培养区域。压差方向和数值应根据生物安全风险、洁净要求及专业设计确定。
5. 房间CO₂安全监测
大量使用CO₂气体的实验室，可根据风险评估配置适合人员安全监测量程的CO₂报警设备，并设置现场声光等独立安全提示。
6. 门状态传感器
用于记录细胞房门开启时间，辅助分析室内温湿度、压差变化及人员操作事件。
7. 生物安全柜状态接口
如果生物安全柜具有开放的运行、故障或报警接口，可根据项目进行状态采集。具体接口必须以实际设备技术资料为准。
8. 超低温及液氮设备监测
-80℃超低温冰箱、液氮罐及深低温储存设备应采用专用低温监测系统，不能使用S-GBTH替代。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
相对湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据具体选型确定。
输出方式：4～20mA、0～2.5V、RS485等方式可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
2. S-CJ711智能主机
工作电源：DC 12～24V。
模拟量输入：10路，默认4～20mA。
RS485接口：2路，其中一路可用于环境传感器，另一路可用于项目设备扩展。
通信方式：支持4G无线通信及以太网传输，可根据项目网络架构选用和配置。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
防护等级：IP65。
3. CO₂培养箱应用边界
S-GBTH虽然温度量程能够覆盖37℃等级培养环境，相对湿度量程也覆盖高湿范围，但CO₂培养箱通常长期处于高湿甚至存在凝露，并具有特定CO₂气氛，不建议将普通房间级百叶温湿度传感器直接作为培养箱内部核心监测设备。
4. 生物安全柜应用边界
S-GBTH不应直接安装于生物安全柜工作区内，温湿度监测设备也不能用于评价生物安全柜下降气流、流入气流、高效过滤器完整性和人员防护性能。
5. 消毒应用边界
部分细胞实验室可能采用过氧化氢、甲醛或其他空间消毒方式。现有S-GBTH和S-CJ711技术资料没有证明其能够耐受所有气相灭菌剂和空间消毒工艺，因此实施前应确认消毒剂兼容性，必要时对设备进行隔离或采用适用设备。
6. 超低温应用边界
S-GBTH最低温度测量范围为-50℃，不能用于典型-80℃超低温冰箱，更不能用于液氮深低温环境。
7. 本地存储边界
S-CJ711配置8Mbit Flash，可为网络异常期间房间环境数据保存提供基础。实际离线保存时间取决于传感器数量、采样周期和记录格式，应通过容量核算确定；断网后自动补传功能应以实际固件和平台测试结果为准。
十一、软件平台与数据展示
软件平台按照实验中心、实验区域、细胞房、培养设备和环境监测点进行分级管理。首页可集中显示各细胞房实时温度、相对湿度、报警状态及设备在线情况。
细胞房平面图可以标识CO₂培养箱、生物安全柜、冰箱、门体、送回风及温湿度测点，使实验人员能够直观看到局部温度异常与设备位置之间的关系。
历史曲线可以叠加多个房间环境测点、空调运行和门状态。例如培养箱密集区温度升高而房间另一侧保持稳定时，可以快速判断为局部设备热负荷问题。
培养箱数据应采用独立设备页面展示。具备数据接口的培养箱可以显示温度、CO₂、报警和开门状态；不具备接口的设备，则应由对应独立监测系统记录，不应使用房间数据替代。
平台可统计每日温度最高值、最低值、空间温差、环境异常次数、异常持续时间和恢复时间，并形成细胞房环境运行报告。
进一步与实验室信息管理系统融合以后，可以由细胞批次查询培养箱、培养日期和同期房间环境，为实验异常调查提供数据。
十二、数据分析与智能应用
1. 细胞房空间温度分析
通过多个房间测点长期比较，可以判断培养箱集中区域、超低温冰箱区域及房间远端是否存在稳定温差。如果设备区长期偏热，应优先优化设备布局、散热和HVAC，而不是简单降低整个实验室空调设定值。
2. 设备增加后的热负荷分析
细胞培养规模扩大后，新增CO₂培养箱、离心机、冰箱和生物安全柜都会增加热负荷。系统可比较扩容前后的室温、空调运行时间和环境恢复速度，评价原有空调系统是否仍能满足运行需求。
3. 培养箱开门恢复分析
如果能够获取培养箱内部数据，可以统计开门以后温度和CO₂恢复时间。频繁开门或者恢复速度持续下降时，应检查实验操作流程、门封、供气和培养箱运行状态。
4. 房间环境与培养箱报警关联
当多台培养箱同时出现温度偏差，而房间温度也发生明显升高时，可以首先检查空调和房间热环境；只有单台培养箱异常而房间环境稳定时，则应优先检查该培养箱本身。
5. 夜间空调异常分析
细胞实验经常连续运行数天，夜间无人值守期间的HVAC故障具有较高风险。综合在线监测可以发现房间温度持续上升并提前通知人员检查，而不是等第二天进入实验室才发现异常。
6. CO₂供气异常分析
多个培养箱共用CO₂气源时，如果多台设备同时出现CO₂恢复缓慢，可以检查气瓶压力、减压器和公共供气系统；如果仅单台异常，则重点检查对应设备。
7. 环境与细胞实验异常关联
某批细胞出现生长速度、形态、贴壁或实验结果异常时，可以查询同期房间和培养箱环境数据，但环境仅是调查因素之一。
还应同时检查细胞代次、细胞系鉴定、支原体、培养基、血清、试剂、操作、培养箱污染和实验条件，不能根据一次温度异常直接认定为唯一原因。
8. 不同细胞房横向比较
同一机构多个细胞房可以比较环境稳定性、报警次数和HVAC恢复时间。长期偏离其他同类房间的实验室可优先安排空调和设备检查。
十三、预警机制与决策支撑
1. 房间环境参数应依据实验室设计和设备条件确定
细胞房室内温湿度正式控制范围，应结合科研建筑设计、细胞培养设备要求、人员操作环境、生物安全要求和实验室SOP确定，不宜把培养箱37℃或5%CO₂参数误用为房间环境参数。
2. 培养箱参数按照细胞体系确定
培养箱温度、CO₂和湿度报警应按照具体细胞、培养基和实验SOP设置。常见的37℃和5%CO₂只能作为部分哺乳动物细胞的典型条件，不能作为所有细胞培养的统一规定。
3. 房间温度趋势预警
多个房间测点同步持续升温，即使尚未达到正式控制边界，也可产生趋势预警并检查HVAC，特别是在实验室存在长期运行细胞培养任务时。
4. 局部温升预警
房间平均环境正常，但培养箱集中区域持续明显高于其他区域时，应形成空间不均匀提示。
5. 培养设备报警独立处理
CO₂培养箱温度、CO₂、供气或设备故障报警应保持独立优先级，房间温湿度正常不能自动解除培养箱报警。
6. 生物安全报警独立于温湿度
房间压差、生物安全柜故障、供排风异常等生物安全参数应按照对应专业要求独立报警，不能因为温度和湿度正常而降低生物安全报警等级。
7. 污染事件不能由温湿度平台自动判定
细胞污染必须通过显微观察、支原体检测、微生物检测或相应实验方法确认。环境平台可以提供背景数据，但不应自动输出“污染”或“无污染”结论。
8. 推荐处置流程
房间环境趋势异常 → 验证独立温湿度数据 → 比较不同区域 → 查询空调和门状态 → 查询培养箱报警 → 确认正在运行的细胞批次 → 优先保障培养设备稳定 → 修复HVAC或设备 → 连续确认环境恢复 → 评估异常期间实验影响 → 必要时增加细胞状态和污染检查 → 完成偏差记录。
十四、项目实施方案
1. 实验活动调查
实施前应明确主要培养细胞类型、细胞来源、培养基、培养方式、实验目的以及是否涉及人源样本、动物源样本、病毒载体、病原体或其他生物危害。
2. 生物安全风险评估
应根据实际实验材料和操作活动确定实验室生物安全要求。环境监测系统必须服从生物安全设计，而不能反过来根据温湿度设备配置推断实验室生物安全等级。
3. 实验室设备调查
统计CO₂培养箱、生物安全柜、冰箱、超低温冰箱、离心机、显微镜、液氮储存和其他主要设备数量、位置、功耗及散热量。
4. HVAC及空间调查
收集细胞房面积、送回风口、排风、生物安全柜排风形式、门体和相邻房间资料，分析可能形成局部高温和气流干扰的位置。
5. 温湿度分布测试
正式确定长期测点以前，宜在正常设备负载条件下开展多点温湿度测试，比较培养箱区域、房间中央及其他典型位置。
6. S-GBTH测点安装
传感器应位于能够代表房间空气环境的位置，避免空调直接送风、生物安全柜工作气流、CO₂培养箱散热出口、冰箱冷凝器和门口。
7. 主机安装

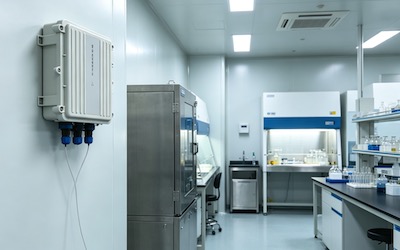

S-CJ711可安装于实验室墙面设备区、弱电区域或其他便于维护的位置。设备应避开消毒液直接喷洒和可能进行强氧化性空间消毒的暴露位置。
8. 培养设备接口确认
如需要接入CO₂培养箱、生物安全柜、冰箱等设备，应逐台确认通信协议、干接点、RS485、以太网或其他开放接口，不应预设所有设备均具备统一通信能力。
9. 系统联调
安装完成以后应开展温湿度现场比对、RS485通信、本地数据存储、网络中断、历史查询和报警测试，并核对环境平台与实验室业务系统时间一致性。
10. 环境基线建立
系统正式运行初期应积累不同设备负载、人员操作及昼夜条件下的环境数据，建立每个细胞房正常运行基线，再根据实验室SOP优化趋势预警参数。
十五、运维服务保障
细胞房温湿度监测设备应纳入实验室设备管理体系，根据质量管理要求进行周期校准或现场比对，并保存设备编号、安装位置、校准证书和维护记录。
S-GBTH百叶结构应保持正常空气交换。细胞房进行酒精、消毒剂喷洒和日常清洁时，应避免液体直接喷入温湿度传感器。
如果实验室使用气相过氧化氢或其他空间灭菌工艺，应在实施前确认环境监测设备的材料和传感器兼容性。未经确认不能默认普通温湿度传感器能够长期承受空间灭菌。
S-CJ711智能主机应定期检查供电、RS485、本地Flash以及4G或以太网通信。平台应明确区分房间环境异常、传感器故障和网络离线。
CO₂培养箱内部温度和CO₂传感器还应按照设备维护和实验室质量体系进行校准、验证或期间确认，不能仅因为设备显示正常就长期不进行性能检查。
新增培养箱、超低温冰箱、更换生物安全柜、调整送回风或改变实验室布局以后，应重新评价房间温湿度分布和长期监测点代表性。
十六、项目优势与方案价值
本方案没有把细胞房简单理解为普通恒温实验室，而是建立“房间环境—培养设备—培养容器—无菌操作—生物安全”多个层级的监测逻辑。
方案明确区分细胞房温湿度和CO₂培养箱内部环境，避免使用房间温度错误判断细胞真正培养条件，也避免将培养箱37℃、5%CO₂等典型工艺条件错误套用到实验室房间。
方案同时明确温湿度监测不能证明细胞无污染，支原体、细菌、真菌及交叉污染仍需依靠无菌操作、细胞质量控制和专业检测体系。
通过房间多点监测，可以发现多个培养箱和实验设备形成的局部热负荷；进一步接入培养设备状态后，还可以区分“整个房间环境异常”和“单台培养箱故障”。
对于具有生物安全要求的实验室，方案又将温湿度与压差、生物安全柜和送排风系统明确分层，避免将普通环境综合在线监测系统错误描述成完整生物安全控制系统。
S-GBTH和S-CJ711可以构成细胞房房间级环境感知和数据采集基础，进一步与CO₂培养箱、压差、房间CO₂、生物安全柜及实验室信息系统集成后，可形成：
细胞系 → 培养工艺 → 培养设备 → 房间环境 → 无菌操作 → 生物安全 → 培养过程 → 环境异常 → 细胞质量 → 实验结果
的生物细胞培养环境数据链。
十七、应用场景
科研细胞培养实验室温湿度监测：用于高校、科研院所和生命科学研究中心细胞培养环境管理。
哺乳动物细胞培养室：用于肿瘤细胞、工程细胞及常规哺乳动物细胞实验。
原代细胞培养实验室：用于来源于组织或样本的原代细胞分离、培养和研究。
干细胞培养实验室：用于干细胞研究、扩增、分化及相关组织工程实验。
细胞工程实验室：用于细胞转染、基因编辑、细胞株构建及相关实验。
药物筛选细胞实验室：用于药物活性、毒性及细胞模型研究。
生物医学研究细胞房：用于医院、医学科研机构和临床科研平台体外细胞实验。
生物技术企业研发细胞房：用于生物制品、抗体、蛋白及细胞相关研发。
细胞培养公共技术平台：用于多个课题组共享的细胞培养中心环境集中管理。
具有生物安全要求的细胞实验室：用于经风险评估确定需要相应生物安全设施的细胞实验，环境监测与专业生物安全系统协同运行。
十八、效益分析
细胞房采用24小时温湿度综合在线监测以后，可以完整覆盖夜间、周末和节假日无人值守时段，及时发现空调故障和环境持续升温问题。
通过多点监测可以发现多个CO₂培养箱、冰箱和其他设备集中运行形成的局部热环境，避免一个墙面温度点掩盖设备区域长期过热。
房间数据与培养箱数据分层管理以后，可以更加快速地判断一次培养异常来自房间HVAC还是培养箱本身，减少故障排查时间。
培养箱开门和恢复时间长期记录可以帮助实验人员优化操作习惯，减少长时间开门造成的温度、CO₂和湿度扰动。
当某批细胞实验发生异常时，可调取同期细胞房环境及培养设备状态，与细胞代次、污染检测、培养基和操作记录共同分析，为实验质量调查提供环境证据。
进一步与实验室信息系统融合以后，可以逐步建立细胞批次、培养设备、环境事件和实验结果之间的数据关系，使细胞培养环境管理从“设备显示正常”升级为全过程可追溯。
十九、标准规范与政策依据
实验室生物培养细胞房涉及科研建筑、生物安全、洁净受控环境及实验室质量管理等多个专业。具体项目必须根据细胞来源、实验活动和生物风险确定适用标准，普通低风险科研细胞房与病原微生物实验室不能采用完全相同的建设依据。
- GB 19489-2008《实验室 生物安全通用要求》，适用于涉及相应生物安全活动的实验室。
- WS 233-2017《病原微生物实验室生物安全通用准则》，适用于开展相应病原微生物研究、教学、检测、诊断等活动的实验室。
- GB 50346-2011《生物安全实验室建筑技术规范》，适用于按照生物安全实验室体系设计建设的项目，正式工程应核对其最新修订状态。
- JGJ 91-2019《科研建筑设计标准》。
- GB/T 25915.1-2021《洁净室及相关受控环境 第1部分：按粒子浓度划分空气洁净度等级》，适用于明确按照洁净受控环境体系建设的区域。
- GB 50073-2013《洁净厂房设计规范》，适用于明确采用洁净室工程体系的相关项目。
- GB/T 27025-2019《检测和校准实验室能力的通用要求》，适用于开展相应检测或校准活动并采用该质量体系的实验室。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 实验室生物安全风险评估、细胞培养、培养箱管理、无菌操作、细胞系鉴定、支原体检测和实验室清洁消毒相关SOP。
1. 实验室生物安全
GB 19489-2008《实验室 生物安全通用要求》目前仍是实验室生物安全领域的重要强制性国家标准。对于涉及可能危害人员、环境或社会安全的生物因子，应开展风险评估并按照相应生物安全等级和控制措施实施。
普通已建立细胞系的培养活动是否需要按照某一级生物安全实验室管理，不能只根据“细胞培养”四个字确定，应依据细胞来源、实验操作、生物因子和风险评估结果确定。
2. 病原微生物相关细胞实验
WS 233-2017《病原微生物实验室生物安全通用准则》适用于开展病原微生物相关研究、教学、检测和诊断活动的实验室。如果细胞实验涉及相应病原微生物、感染性材料或相关操作，应按照其风险及专业要求执行。
3. 生物安全实验室建筑
GB 50346-2011《生物安全实验室建筑技术规范》涉及生物安全实验室分级分类、建筑装修、暖通空调、给排水、电气、施工、检测和运行维护等内容。
细胞培养实验室只有在项目实际按照生物安全实验室体系建设时，才应将相应压差、气流方向和通风控制作为专业设计内容。普通细胞房不应机械套用高等级生物安全实验室要求。
4. 洁净室与细胞房的边界
GB/T 25915.1-2021规定洁净室及相关受控环境按照空气中粒子浓度划分洁净度等级。
但细胞房使用生物安全柜并不意味着整个房间自动达到某一洁净等级。只有项目明确按照洁净室体系设计、检测和验收时，才能使用相应洁净等级表述。
5. 科研建筑
JGJ 91-2019《科研建筑设计标准》可作为高校、科研机构、企业研发中心等细胞培养实验室在建筑、安全防护、室内环境、暖通空调和电气等方面的总体设计依据。
6. 实验室能力要求
对于承担检测或校准活动并按照GB/T 27025体系运行的实验室，应识别可能影响结果有效性的环境条件并在需要时实施监测、控制和记录。
纯科研细胞培养实验室不应为了宣传而机械套用检测和校准实验室认可要求。
7. 环境参数确定原则
细胞房和培养设备的正式参数应遵循“实验活动识别—生物风险评估—细胞类型确定—培养基与工艺确认—设备技术要求—实验室环境设计—连续环境监测”的原则。
房间环境控制值、CO₂培养箱内部参数、生物安全压差以及洁净环境指标属于不同技术层级，应分别确定、分别监测、分别报警。
二十、成功案例
以下为典型应用案例（示例），用于说明实验室生物培养细胞房温湿度综合在线监测的实际工程逻辑。如没有对应真实客户项目，对外发布时应保留“典型应用案例（示例）”说明。
案例一：细胞房平均温度正常但培养箱区域长期偏热
某科研细胞房原有一个墙面温湿度探头，空调长期显示室温正常。随着实验规模扩大，房间增加多台CO₂培养箱和超低温冰箱。
增加多个独立温度测点后发现，培养箱和冰箱集中区域在设备高负荷运行期间长期高于房间中央区域。
项目重新评估空调冷量、设备散热和送回风布局后，局部环境温差明显下降。
该案例说明细胞房设备热负荷增加以后，应重新评价温湿度分布。
案例二：培养箱异常但细胞房环境完全正常
某批哺乳动物细胞生长状态异常，实验人员首先怀疑细胞房温度波动。
查询环境记录发现房间温湿度始终稳定，而对应CO₂培养箱出现CO₂恢复速度异常。
进一步检查后发现问题来自培养设备供气系统，而不是房间HVAC。
该案例说明房间温湿度监测和培养箱内部环境必须分开管理。
案例三：空调夜间停机提前发现培养风险
某细胞培养中心夜间空调设备发生故障，房间多个温度测点同步持续升高。
环境平台在温度尚未严重偏离以前根据趋势发出提示，值守人员及时处理空调故障，并同步检查正在运行的培养箱。
该案例说明24小时房间环境监测主要价值之一，是为长期无人值守细胞培养提供外部环境风险预警。
案例四：细胞污染与房间温湿度无明显关系
某细胞实验室一个批次出现支原体污染，调查发现同期细胞房温湿度和培养箱温度、CO₂均没有明显异常。
进一步通过试剂、操作流程、细胞来源及支原体检测开展调查。
该案例说明细胞房温湿度正常不能证明细胞处于无污染状态，环境监测不能替代支原体和微生物质量控制。
案例五：频繁打开培养箱导致恢复时间增加
某公共细胞培养平台一台培养箱由多个实验人员共享，高峰时间频繁开门。
设备数据表明，每次开门以后温度和CO₂均需要一定时间恢复，在连续开门情况下设备长期处于恢复过程。
项目通过优化培养箱分配、实验操作准备及开门管理减少不必要的长时间开启。
该案例说明培养设备的操作管理与参数设定同样重要。
案例六：生物安全柜存在报警而室内温湿度正常
某细胞房室内温湿度完全处于正常运行状态，但一台生物安全柜出现风量相关设备报警。
实验室按照生物安全柜管理程序暂停对应操作并安排检查，没有因为房间温湿度正常而继续使用设备。
该案例说明温湿度、生物安全柜及房间压差属于不同安全层级，任何关键安全设备报警均不能被普通环境数据替代。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- GB 19489-2008《实验室 生物安全通用要求》。
- WS 233-2017《病原微生物实验室生物安全通用准则》。
- GB 50346-2011《生物安全实验室建筑技术规范》。
- JGJ 91-2019《科研建筑设计标准》。
- GB/T 25915.1-2021《洁净室及相关受控环境 第1部分：按粒子浓度划分空气洁净度等级》。
- GB 50073-2013《洁净厂房设计规范》。
- GB/T 27025-2019《检测和校准实验室能力的通用要求》。
- GB 55037-2022《建筑防火通用规范》。
- GB 55036-2022《消防设施通用规范》。
- 不同细胞系、培养基和培养设备对应的技术资料及实验室细胞培养SOP。
- 实验室生物安全风险评估、无菌操作、细胞系鉴定、支原体检测、设备清洁消毒及实验偏差处理相关管理文件。
本方案适用于科研细胞房、生物医学细胞培养实验室、哺乳动物细胞培养室、原代细胞实验室、干细胞培养实验室、组织工程实验室、药物筛选细胞实验室、医院科研细胞房、生物技术企业研发细胞中心及其他需要细胞培养环境连续监测的实验场所。
实验室生物培养细胞房温湿度监测真正需要解决的，并不是简单知道“细胞房现在多少度、多少湿度”，而是持续掌握培养设备所在外部环境是否稳定，并正确区分房间环境、CO₂培养箱内部环境、生物安全柜局部环境和培养容器内部微环境，同时把环境异常与培养设备、实验批次及生物安全管理建立清晰的数据关系。
S-GBTH温湿度传感器可以承担细胞房一般空气环境监测，S-CJ711智能主机负责多点自动采集、本地存储以及以太网或4G通信；进一步接入CO₂培养箱、差压、房间CO₂、生物安全柜状态和实验室信息系统后，可构建“细胞类型—培养工艺—培养设备—细胞房环境—无菌操作—生物安全—培养质量—实验结果—异常追溯”的生物细胞培养综合在线监测体系。
