一、项目背景与行业痛点

建筑工地土方开挖、回填作业、物料装卸、裸土堆放、道路运输、切割打磨及施工车辆进出等活动，均可能产生不同粒径的颗粒物。施工现场围挡是施工区域与外部道路、居民区及其他公共空间之间的重要边界，围挡周边的颗粒物浓度变化能够为施工扬尘管理提供连续的数据参考。传统的人工巡查和定时抽测难以完整反映施工过程中的短时扬尘峰值、不同施工时段的浓度变化以及降尘措施实施前后的差异。建筑工地施工围挡边界粉尘监测系统通过在线式扬尘传感器、现场数据采集主机、无线或有线通信链路及云端监测平台，持续采集围挡周边颗粒物数据，帮助管理人员及时发现扬尘异常、追溯变化时段并优化现场管控措施。

本方案采用 S-SCPT 在线式扬尘检测仪配合防水智能主机，围绕施工围挡边界的 PM2.5、PM10 及经接口确认后的 TSP 数据开展连续监测。系统定位为施工扬尘过程监控与管理辅助工具，是否可用于法定监测、监管平台接入或验收判定，应根据项目所在地的具体规定及设备检定、校准和联网要求确定。

二、建设目标与监测目标

本项目建设目标是在施工围挡周边建立可持续运行的粉尘在线监测点，实现颗粒物浓度的自动采集、数据传输、趋势展示、异常提醒与历史查询。

一是掌握围挡边界颗粒物浓度的实时变化，识别土方施工、车辆集中通行、物料装卸及其他作业时段的扬尘波动。

二是通过历史曲线、分时统计及异常时段查询，协助项目管理人员分析扬尘变化规律，为洒水降尘、道路清扫、车辆冲洗、物料覆盖和施工组织调整提供数据依据。

三是通过现场数据采集主机完成传感器接入、数据汇集和通信上报，减少人工抄录工作，提升监测数据的连续性与可追溯性。

四是建立设备在线状态和数据异常检查机制，及时发现断电、通信中断、传感器数据异常等问题，避免将设备故障误判为现场空气质量变化。

三、需求分析

建筑工地围挡边界粉尘监测需要同时考虑监测点代表性、现场气流环境、设备安装条件、数据传输可靠性以及长期维护便利性。

监测点布设应结合施工区域分布、主要扬尘源、场地出入口、周边道路及敏感受体的位置综合确定。对于规模较大的施工场地，可根据现场实际情况设置多个边界监测点，并区分主要出入口、主要施工活动影响区域和周边敏感区域。

围挡边界不同位置的粉尘浓度可能受到风向、风速、施工强度、道路扬尘和外部环境等共同影响。若项目需要进一步判断扬尘传播方向或分析施工源与外部背景之间的关系，应根据需要增加风速、风向等气象监测设备；本方案所列 S-SCPT 扬尘传感器本身不提供风速和风向数据。

现场设备应具备持续采集、远程通信、历史数据查询和异常提醒能力，并采用适合户外环境的安装及供电方式。需要特别注意，传感器说明书给出的工作湿度范围为 0～70%RH，主机的湿度适用范围更宽，但整套系统的适用边界仍受到传感器条件限制。现场长期高湿、结露或雨水直接进入传感器的情况，应在设备选型和防护设计阶段专项确认。

四、总体解决方案

系统采用“扬尘传感器—防水智能主机—通信网络—云端监测平台”的总体结构。S-SCPT 在线式扬尘检测仪负责测量空气中颗粒物浓度，并通过 RS485 接口向现场主机传输数据；防水智能主机负责设备供电、数据采集、现场存储和网络上报；云端平台负责实时展示、历史查询、统计分析和报警信息管理。

现场传感器采用激光散射检测原理，能够测量 PM2.5 和 PM10 浓度。产品规格同时列有 TSP 测量量程，但当前说明书中的 RS485 实时数据读取示例只明确列出了 PM2.5 和 PM10 数据项，因此 TSP 是否能够通过所选固件和通信协议稳定上传平台，须在设备交付前确认。

通信方式根据现场网络条件及实际采购配置选择，可采用主机以太网通信，或选配 GPRS/4G 等无线通信模块。无线模块的具体制式以最终交付的主机配置为准，不应将通信能力默认视为所有主机的标准配置。

系统可用于现场施工扬尘的连续观测、过程管理和异常提醒。若项目还需要自动启停喷淋设备，应另行配置控制器、执行机构及联动逻辑；不能仅凭本方案中的监测主机和扬尘传感器推定系统已经具备自动喷淋控制能力。

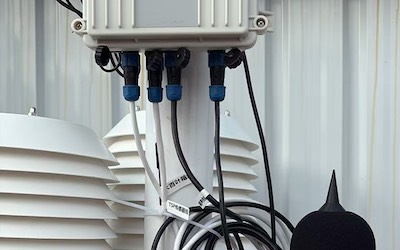

五、系统架构设计

第一层为现场感知层，由 S-SCPT 在线式扬尘检测仪构成，负责获取空气颗粒物浓度数据。

第二层为现场采集层，由防水智能主机构成。主机通过 RS485 接口接收传感器数据，并根据配置进行数据整理、时间标记、现场存储及上报。主机提供独立的 RS485 通信接口，具体接线应使用说明书中对应的外接传感器接口。

第三层为通信传输层，根据现场条件采用以太网或经选配的 GPRS/4G 通信方式，将监测数据传输至平台。通信链路设计应考虑围挡遮挡、现场网络覆盖、电源稳定性及雷雨天气对户外线路的影响。

第四层为平台应用层，集中展示监测点信息、实时浓度、历史变化曲线、设备状态及报警记录，为项目管理、异常核查和阶段性分析提供依据。

第五层为管理应用层，由施工项目部、现场管理人员及经授权的相关人员根据权限查看监测数据，并结合施工日志、作业安排和降尘措施记录开展综合研判。

六、监测内容与监测方法

本方案的核心监测对象为空气中的颗粒物浓度。S-SCPT 在线式扬尘检测仪采用激光散射原理，并集成激光器、感光部件及风扇，通过检测颗粒物对光的散射响应获取颗粒物浓度数据。

PM2.5：产品测量范围为 0.0～999.9μg/m³，用于观察细颗粒物浓度变化。

PM10：产品测量范围为 0.0～1999.9μg/m³，用于观察可吸入颗粒物浓度变化。

TSP：产品规格列出的测量范围为 0～20000μg/m³。由于当前 RS485 读取示例明确列出的数据项为 PM2.5 和 PM10，TSP 的实际通信输出、寄存器地址、数据换算方式及平台显示功能应在交付联调时确认。

传感器最小检测粒子直径标称为 0.3μm。说明书所列相对误差指标为 PM2.5、PM10、TSP：±15%和±10μg/m³的最大误差，参考条件为 25℃、50%RH。该指标应结合产品说明书、实际量程和现场环境理解，不应将其理解为任意温湿度、任意粉尘成分条件下均能保证同等误差。

传感器通过 RS485 接口与采集主机通信。说明书给出的 Modbus-RTU 通信参数为 9600 波特率、8 位数据位、1 位停止位、无校验，两次通信间隔至少应为 1000ms。项目调试时应统一设备地址、数据寄存器、字节顺序、数据单位及无效值处理规则。

七、技术原理与数据分析模型

激光散射法通过分析颗粒物对入射光的散射信号，结合设备内部算法估算颗粒物浓度。测量结果可能受到颗粒物粒径分布、颗粒物性质、环境湿度、传感器清洁程度及安装气流条件等因素影响，因此宜将其用于连续趋势观测，并结合规定的校准和比对要求评估数据质量。

平台可采用滑动平均、时间段统计、峰值识别和持续超限判断等方法分析监测数据。例如，对连续采集值进行短时平均可降低单个瞬时波动对判断结果的影响；统计峰值和超限持续时间，可帮助管理人员识别需要现场核查的时段。具体平均窗口、判断周期和报警规则应由项目管理要求确定。

系统还可对数据进行范围检查、重复值检查、通信中断检查及变化率识别。当浓度长时间保持固定值、数据超出设备量程或主机未能按预期收到数据时，平台应优先提示检查设备状态，而不是直接认定为现场扬尘状况正常或异常。

PM2.5、PM10 和 TSP 是不同统计口径的颗粒物指标，不能简单相加得到“总扬尘浓度”。不同监测点之间的浓度差异也不能在没有风向、风速、背景值和施工活动记录的情况下，直接认定为某一施工工序造成。

八、系统功能设计

实时监测：展示已接入监测点的 PM2.5、PM10 等已完成通信配置的指标，显示最新数据、采集时间和设备在线状态。

历史曲线：支持按监测点和时间范围查询颗粒物浓度变化，便于识别施工时段的浓度波动和短时峰值。

统计分析：根据平台功能和项目需求，提供日、周、月或指定时段的最大值、平均值、变化趋势等统计信息。统计周期、计算口径和缺失数据规则应在项目配置中明确。

报警管理：允许授权人员设置浓度阈值、持续时间和提醒方式。系统可记录报警发生时间、监测点、触发指标、处理状态及现场核查结果。

设备状态管理：监测数据接收状态、通信状态及相关设备异常信息，帮助运维人员区分现场浓度变化和设备运行故障。

数据导出：按照平台实际功能支持历史数据查询及 Excel 等格式导出，为施工管理记录、内部巡查和阶段性分析提供资料。

用户与权限管理：根据项目管理需要分配查看、配置、维护等权限，减少无关人员修改监测阈值或通信参数的风险。

九、硬件组成与配置方案

1. S-SCPT 在线式扬尘检测仪：作为现场颗粒物传感设备，根据监测点布设数量配置。每个监测点的传感器数量应结合围挡长度、主要扬尘源位置、周边环境和项目管理要求确定，不宜在缺少现场资料的情况下固定采用单点覆盖整圈围挡的设计。

2. 防水智能主机：负责接入传感器、采集并上传监测数据。主机具有 RS485 通信接口、模拟量采集通道、数据存储及以太网/无线通信配置选项。扬尘传感器为 RS485 输出时，应使用主机的 RS485 通道接入，不应将 RS485 信号直接接入默认 4～20mA 模拟量通道。

3. 供电系统：主机供电电压为 DC 12～24V。扬尘传感器可按选型采用 DC 12V 或 DC 24V，接线前应确认传感器与主机的供电配置一致。若使用主机的传感器供电输出，应核对输出电压、负载能力和实际线缆压降。

4. 通信系统：根据现场条件配置以太网连接或选配 GPRS/4G 无线通信模块。无线方案需落实 SIM 卡、资费、信号覆盖和天线安装条件；有线方案需落实现场网络、布线防护和网络参数。

5. 安装支架及防护附件：包括立杆或围挡支架、线缆固定件、必要的遮雨措施以及防止人为碰撞的机械防护。防护结构应避免遮挡传感器进气通道，不得因密封传感器而影响空气流通。

6. 云端监测平台：用于数据接收、实时展示、报警、历史查询和报表管理。平台功能及存储周期以实际部署版本、服务配置和项目合同约定为准。

十、核心设备参数

（一）S-SCPT 在线式扬尘检测仪

检测原理：激光散射法。

检测项目：PM2.5、PM10；产品规格同时列出 TSP，实际 RS485 输出能力须进一步确认。

PM2.5 测量范围：0.0～999.9μg/m³。

PM10 测量范围：0.0～1999.9μg/m³。

TSP 测量范围：0～20000μg/m³。

相对误差：说明书列出的指标为 ±15%和±10μg/m³的最大误差，参考条件为 25℃、50%RH。

最小检测粒子直径：0.3μm。

供电方式：DC 12V 或 DC 24V，具体按订购配置确认。

输出方式：可选 RS485 等输出形式；本方案采用 RS485 接入主机。

RS485 通信：Modbus-RTU；9600 波特率、8 位数据位、1 位停止位、无校验；通信间隔至少 1000ms。

线缆长度：说明书标配 2.5m；实际安装需要延长时，应根据厂家要求确认线缆规格、通信可靠性及供电压降，不宜随意更改原装线缆。

功耗：说明书标注传感器单独连接采集仪时约 350mW。

工作温度：-20℃～+60℃。

工作湿度：0～70%RH。

（二）防水智能主机

供电电压：DC 12～24V。

通信接口：RS485、以太网；可根据配置选择 GPRS/4G 等无线通信方式，最终以实际交付型号和模块为准。

通信协议：说明书列出标准 Modbus 协议及 xmsiyb 双协议。

串口波特率：9600。

模拟量采集：10 路模拟量采集通道，默认 4～20mA 输入。

RS485 接口：两路 RS485，其中一路用于外接传感器，另一路可供其他设备通信或扩展使用，具体依接线和配置确认。

本地存储：内置 8Mbit Flash。实际可保存时长取决于采集间隔、数据格式和软件配置，需在项目联调时确认。

工作温度：-40℃～+80℃。

工作湿度：0～95%RH。

防护等级：IP65。

外壳材质：防水工程塑料。

重要说明：主机 IP65 参数不代表 S-SCPT 传感器本体具备同等防护等级。由于传感器说明书未提供明确的 IP 防护等级，户外安装时应落实防雨、防结露、通风和机械保护，并向供货方确认传感器在实际施工现场环境中的适用性。

十一、软件平台与数据展示

系统平台按照监测点组织数据，可为每个围挡边界监测位置设置独立名称、安装位置、设备编号和指标配置。现场数据经采集主机上传后，可在网页端等授权终端查看实时浓度和历史变化。

监测界面宜同时展示指标数值、单位、数据时间和设备状态，防止用户将历史数据误认为实时数据。曲线分析应能够按时间范围筛选，便于对照施工日志、洒水记录、物料装卸记录及道路清扫安排。

报警列表应保留报警开始时间、结束时间、触发条件和处置记录。对于通信中断、设备故障或数据长时间未更新的情况，应单独标记，避免与颗粒物超限报警混为一类。

平台是否支持短信、微信、电话或其他方式通知，以及是否支持向第三方监管平台推送数据，应根据实际软件版本、接口条件和项目要求确认，不作为默认功能承诺。

十二、数据分析与智能应用

系统可按照施工阶段分析扬尘变化，例如土方开挖、回填、材料运输、物料装卸、道路清扫和喷淋作业等阶段的颗粒物浓度变化。通过将浓度曲线与施工日志进行时间关联，可帮助管理人员识别扬尘容易升高的作业环节。

对多个围挡监测点的数据进行对比，可以观察不同边界区域的浓度差异，并识别需要加强现场巡查的区域。该分析仅反映监测点数据之间的差异，若需要进一步判断污染传播路径，还需要结合风向、风速、背景浓度和现场活动信息。

可对扬尘措施实施前后的数据进行对比分析，例如在相近施工阶段比较道路清扫、洒水或物料覆盖前后的变化。分析时应注意气象条件、施工强度和颗粒物来源差异，避免把单次浓度下降直接解释为某项措施的确定效果。

当采集数据超出仪器量程、出现长时间固定值、连续缺失或通信中断时，系统应将其列为数据质量或设备状态事件。设备维护后应记录处理时间和原因，以便后续判断相关数据是否适合用于统计分析。

十三、预警机制与决策支撑

项目可根据当地适用规定、施工合同、管理制度以及经确认的设备能力，设定不同颗粒物指标的预警阈值。不得在未核实适用依据的情况下，将统一的经验值直接写成所有地区、所有工程均适用的法定限值。

预警规则可结合浓度阈值、持续时间和变化趋势设置。例如，单次短时波动可触发关注提示；当数据达到设定条件并持续一定时间时，再生成需要现场核查的预警事件。实际阈值、平均周期和报警持续时间应通过项目配置确定。

当报警发生时，现场管理人员可核查对应时段的施工工序、车辆通行、裸土覆盖、物料堆放及降尘设施运行状态，并将核查结果录入处置记录。系统提供的是数据和提醒，最终的现场处置应由项目管理人员结合实际情况作出。

如果项目需要将报警信号直接接入喷淋、雾炮或其他设备，应另行设计电气控制接口、联锁条件、手动优先机制、故障保护和现场安全措施，并在交付前完成联动验证。

十四、项目实施方案

第一阶段：现场勘察。调查施工围挡范围、主要扬尘源、车辆出入口、周边道路和敏感区域，确认可用电源、网络条件、安装高度、设备防护及维护通道。

第二阶段：点位设计。根据场地布局和监测目标确定监测点位置，形成点位表、设备清单及布线方案。若需要评价多个方向的边界影响，应明确每个点位的用途，避免将单一监测点解释为对整个工地围挡边界的全面代表。

第三阶段：设备安装。将扬尘传感器按说明书要求垂直安装，避开风扇等人工气流直接干扰，并保持必要的通风空间。安装位置应尽量避免雨水直接冲刷、长期结露、粘性颗粒物侵入以及车辆或施工机械碰撞。

第四阶段：主机接线与参数配置。按照传感器与主机的实际端子定义连接电源及 RS485 线路，核对传感器地址、通信参数、数据寄存器和单位。严禁带电接线，完成接线检查后再通电测试。

第五阶段：平台联调。确认传感器数据可稳定读取、指标映射正确、时间戳一致、数据单位正确、无线或有线传输正常，并测试历史查询、报警和数据导出功能。对 TSP 指标，应单独验证其寄存器与上报字段，不应仅依据产品名称判断接口已完成。

第六阶段：试运行与验收。连续观察设备在线情况和数据变化，核对监测点位置、安装照片、设备配置、通信状态和平台显示结果，形成设备清单、点位记录、调试记录及运维交接资料。

十五、运维服务保障

日常运维应检查传感器安装状态、通风条件、外部防护、线缆固定、供电稳定性、主机运行状态和平台数据更新时间。施工现场粉尘浓度较高，传感器光学部件、进气通道和风扇状态应按照厂家要求定期检查与维护。

传感器说明书指出，粘性颗粒物、油类或柳絮进入模块并附着于光学部件，可能导致设备故障。因此，应尽量避开明显的粘性污染源及容易积聚柳絮的位置，并避免用户自行拆卸传感器或使用尖锐物、腐蚀性液体清洁传感器表面。

系统出现数据不更新时，应依次检查现场供电、传感器接线、RS485 极性和连接、设备地址、通信参数、主机状态及网络链路。若出现浓度长期异常、数值不合理或设备持续告警，应先检查仪器和安装环境，再判断是否存在真实扬尘事件。

设备校准、性能核查及维护周期应按照厂家要求、项目运行情况和适用的管理规定执行。若监测数据用于监管、验收或争议处理，应明确相应的计量、校准、比对和记录要求。

十六、项目优势与方案价值

连续监测：通过在线式扬尘传感器连续获取颗粒物浓度变化，弥补单次人工巡查难以完整记录短时波动的不足。

现场集成：采用 RS485 传感器与防水智能主机组合，便于完成现场供电、数据采集及网络上报。主机支持的通信方式可根据现场网络条件选配。

远程管理：监测数据可上传至平台，授权人员通过远程终端查询实时信息和历史曲线，降低人工往返读取数据的工作量。

便于追溯：通过历史数据、报警记录和施工日志关联，可辅助管理人员识别扬尘变化时段并记录处置过程。

可扩展设计：主机配置具有额外的 RS485 通道及多路模拟量采集能力。后续扩展其他环境传感器时，应先核实接口类型、供电能力、通信协议和数据容量，再确定具体组合方式。

工程边界清晰：系统可作为施工扬尘过程管理工具，但法定监测用途、TSP 接口能力、户外传感器防护等级及监管平台接入能力均需按项目实际要求进一步确认。

十七、应用场景

房屋建筑施工围挡：对土方开挖、主体施工、材料运输等阶段的围挡周边颗粒物浓度进行连续观察。

市政道路施工：在道路改造、管沟开挖、路面切割和材料装卸区域周边布设监测点，辅助管理扬尘变化。

大型综合建设项目：针对不同施工分区、车辆出入口和主要作业区域配置多个边界监测点，形成分区监测数据。

临近居民区或公共道路的项目：结合周边环境与施工组织安排监测点，辅助发现需要现场核查的浓度波动时段。

土方及物料堆场：在易产生扬尘的堆放、装卸和运输区域附近布设监测点，为现场清扫、洒水、覆盖和运输管理提供数据参考。

十八、效益分析

管理效益：通过连续数据和历史曲线提高施工扬尘管理的可见性，协助管理人员及时安排现场核查和降尘措施。

运维效益：自动采集和远程传输减少人工抄录、现场巡查读取及数据汇总工作，有助于提升日常管理效率。

过程改进效益：将监测数据与施工日志、道路清扫、洒水及物料覆盖记录进行对照，可为分析不同施工环节的扬尘波动提供依据。

管理留痕效益：平台留存的历史数据、报警记录和处置记录，可为内部管理复盘及阶段性总结提供参考资料。记录的可用性取决于设备运行、通信质量、平台留存策略和实际运维管理。

实际效益受监测点布局、设备性能、现场维护、施工组织和降尘措施执行情况影响，应以项目运行数据进行评估，不宜在缺少现场依据时预先承诺具体的降尘比例或经济收益。

十九、标准规范与政策依据

项目建设和运行应遵循项目所在地现行有效的施工扬尘污染防治规定、建筑施工现场环境管理要求及相关监管部门关于扬尘监测、数据联网和现场管理的规定。

若项目要求接入地方监管平台，应提前核实平台规定的监测因子、设备性能、数据格式、传输频率、通信协议、点位设置、校准要求及验收条件。普通在线监测设备的产品参数不能自动替代监管平台的准入要求。

若监测结果用于法定评价、行政执法、竣工验收或其他具有正式判定效力的用途，应按照适用规定核实监测方法、设备资质、计量校准和数据质量控制要求。具体适用文件及版本应在项目实施前由建设单位或相关责任方确认。

二十、典型应用案例与实施模式

以下为典型实施模式，用于说明系统部署方式，不代表已经完成的具体客户项目或实测结果。

某建筑施工项目计划对施工围挡临近道路的一侧进行扬尘过程监测。项目根据土方作业区、车辆出入口及周边环境确定监测位置，在各点位安装 S-SCPT 在线式扬尘检测仪，并将传感器通过 RS485 接入防水智能主机。

主机根据项目现场网络条件选择以太网或经确认的无线通信配置，将监测数据上传至云端平台。项目管理人员通过平台查看 PM2.5、PM10 实时值和历史曲线，并结合施工日志、车辆清扫记录及洒水记录核查浓度变化较明显的时段。

在运行过程中，项目定期检查传感器清洁状态、通信稳定性和数据更新时间。当需要统计 TSP 时，先完成传感器寄存器和平台字段联调，再将经验证的数据项纳入正式报表。实际项目名称、监测结果、点位数量及应用成效应以真实项目资料为准，取得授权后方可对外发布。

二十一、参考资料

1.《S-SCPT 在线式扬尘检测仪使用说明书 V3.0》：用于确认传感器检测原理、测量范围、相对误差、供电方式、通信协议、串口参数、安装方法及注意事项。

2.《防水智能主机使用说明书》：用于确认主机供电、RS485 接口、模拟量通道、通信方式、本地存储、工作环境和外壳防护等级。

3. 项目所在地现行有效的施工扬尘污染防治规定、施工现场环境管理要求及监管平台技术要求：由建设单位或项目责任方根据工程所在地、项目性质和实际应用目标核实。

4. 项目设备配置表、现场点位布设图、设备调试记录、通信协议映射表及运维记录：作为项目实际交付和运行管理的配套资料。
