一、项目背景与行业痛点

建筑工地土方开挖、基坑施工、土石方运输、混凝土浇筑、钢筋加工、模板拆装及施工机械运行等作业，既可能产生扬尘，也可能产生持续或间歇性噪声。对于周边存在居民区、学校、医院、商业街区及城市道路的施工项目，仅依靠人工巡查和定时检查，难以及时掌握不同施工阶段的环境变化，也难以将异常监测数据与具体施工活动进行关联。

传统喷淋降尘通常按照固定时间运行，容易出现扬尘不明显时仍持续用水、扬尘快速升高时启动不及时、不同区域喷淋强度不匹配等问题。噪声管理则往往依赖人工现场检查，难以完整记录施工机械运行、材料装卸和夜间作业等时段的噪声变化。本方案面向土方开挖与主体施工阶段，建设噪声、扬尘在线监测及喷淋除尘联动系统。系统通过在线噪声监测设备、S-SCPT 在线式扬尘检测仪、防水智能主机、本地联动控制器和喷淋执行设备，对施工环境进行连续监测，并依据扬尘变化自动调节喷淋运行状态，同时对噪声异常进行独立预警、记录和管理。

本方案的核心原则是：粉尘浓度及其持续变化用于判断是否需要启动喷淋；噪声数据用于发现高噪声作业、辅助识别施工活动并触发噪声管理提醒。喷淋主要控制扬尘，不能直接降低机械、切割、撞击或混凝土作业产生的噪声，因此不能将噪声超限直接等同于喷淋启动条件。

二、建设目标与监测目标

建设覆盖施工现场重点区域及围挡边界的噪声、扬尘在线监测网络，实现现场环境数据连续采集、远程传输、异常预警、联动喷淋和运行记录留存。

第一，实时获取施工现场颗粒物浓度变化，为土方开挖、土方装卸、车辆通行、道路积尘及其他扬尘活动的现场管理提供依据。

第二，连续监测施工噪声变化，记录噪声等效声级、最大声级及设备支持的其他统计指标，辅助发现高噪声施工时段和异常运行情况。

第三，根据粉尘浓度阈值、持续时间和变化趋势，自动控制喷淋水泵、电磁阀或电动阀等执行设备，实现按需降尘，减少固定时段喷淋造成的水资源浪费。

第四，将噪声与扬尘数据按照统一时间轴进行关联，分析施工活动、扬尘变化、喷淋启动和停止之间的关系，为施工组织优化和污染防治措施评估提供数据依据。

第五，建立本地自动控制、远程监控和人工干预相结合的管理机制。当网络中断、传感器故障、供水不足或设备异常时，系统能够提示故障，并根据已配置的安全策略调整联动状态。

三、需求分析

本项目不仅需要监测设备，更需要形成从环境感知到现场处置的完整闭环。监测数据必须能够被可靠采集，喷淋指令必须经过明确的控制规则执行，设备运行状态也应能够反馈至管理平台。

在土方开挖阶段，重点关注裸土扰动、挖掘装载、土方转运、车辆出入口及施工道路产生的扬尘。喷淋系统可根据粉尘浓度变化启动围挡喷淋、道路喷淋或局部雾化降尘设备，并结合施工区域划分进行分区控制。

在主体施工阶段，重点关注混凝土施工、砂浆及其他材料装卸、钢筋切割、模板作业、施工机械运行等活动。扬尘控制重点根据现场实际污染源确定，噪声管理则应对高噪声机械、切割设备、撞击作业及连续运行设备进行独立监测和提醒。

现场需要根据围挡长度、扬尘源分布、施工分区、喷淋管路及周边敏感区域，确定噪声与扬尘监测点。噪声监测点和扬尘监测点的布置目的不完全相同，不应为简化布线而强行布设在同一位置，应结合各自监测要求合理确定。

喷淋联动需要额外配置适用的控制器、驱动回路和执行机构。防水智能主机负责环境数据采集与传输，不应在未确认其具有相应开关量或继电器输出的情况下，直接将其视为水泵或电动阀控制器。

四、总体解决方案

系统采用“噪声监测设备＋扬尘监测设备＋防水智能主机＋本地联动控制器＋喷淋执行系统＋云端监测平台”的总体架构。

噪声监测设备负责采集施工区域或施工边界的噪声数据，输出设备支持的等效声级、最大声级及其他统计指标。监测数据通过适配的通信接口接入采集系统，用于实时显示、趋势分析和噪声预警。

S-SCPT 在线式扬尘检测仪采用激光散射原理，监测 PM2.5、PM10 等颗粒物浓度。产品规格还列有 TSP 测量范围，但其说明书中的 RS485 实时数据读取示例明确列出的是 PM2.5 和 PM10，因此 TSP 实际寄存器、通信输出和平台映射应在工程调试时专项确认。

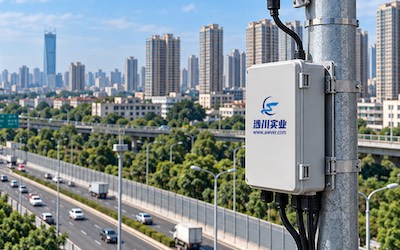

防水智能主机负责接入现场传感设备，对监测数据进行采集和整理，并通过以太网或按配置选用的无线通信方式上传平台。主机具有两路 RS485 接口，可根据通信协议、设备地址及接线条件安排噪声与扬尘设备接入。

本地联动控制器根据经确认的粉尘数据或有效触发信号执行喷淋启停。控制器连接水泵、供水电动阀、电磁阀或分区控制阀，并读取供水压力、液位、泵运行状态等可选反馈信号。具体输出点数和联动方式以控制柜设计为准。

云端平台负责展示噪声与扬尘数据、设备在线状态、喷淋启停记录、报警信息及历史曲线。对自动喷淋而言，推荐以现场本地控制逻辑为主，云端平台负责监视、参数管理和辅助操作，避免将自动控制完全依赖于互联网或远程服务器。

五、系统架构设计

感知层：由噪声监测设备和 S-SCPT 在线式扬尘检测仪组成。噪声设备采集施工噪声，扬尘设备采集颗粒物浓度，形成施工环境监测数据源。

数据采集层：由防水智能主机承担现场数据接入、通信转换、数据采集、时间标记及上报。噪声设备和扬尘设备可根据接口能力分别接入不同 RS485 通道；若采用同一总线多设备接入，应确认协议一致、地址不冲突、通信参数统一且总线负载符合要求。

联动控制层：由本地 PLC、专用联动控制器或电气控制箱承担。控制器根据粉尘数据及联动策略控制喷淋设备，并执行超时保护、最短启停间隔、手动优先、缺水保护和故障告警等逻辑。

执行层：包括喷淋水泵、供水主管、分区支管、雾化喷头、阀门及必要的水过滤和压力控制装置。具体喷淋形式根据现场扬尘类型、覆盖范围、供水条件及施工工序确定。

平台层：通过 SIYB／欣仰邦物联网监测平台对噪声、扬尘、喷淋状态和设备故障进行集中展示，支持历史查询、曲线分析、阈值管理及告警记录查询。实际功能以最终部署的软件版本和项目配置为准。

运行逻辑：传感设备持续采集环境数据，本地联动控制器根据有效的粉尘触发条件执行喷淋，执行设备状态反馈用于判断动作是否成功；噪声数据则独立触发噪声预警，并与扬尘及喷淋记录按时间关联，以便分析施工活动与环境变化之间的关系。

六、监测内容与监测方法

1. 施工扬尘监测

系统优先监测 PM2.5 和 PM10。PM2.5 测量范围为 0.0～999.9μg/m³，PM10 测量范围为 0.0～1999.9μg/m³。S-SCPT 产品规格中列出的 TSP 测量范围为 0～20000μg/m³，实际接入系统时应根据所选设备的通信功能确认数据项。

扬尘传感器的最小检测粒子直径标称为 0.3μm。说明书列出的误差指标为 PM2.5、PM10、TSP 的最大误差 ±15%和±10μg/m³，参考条件为 25℃、50%RH。现场温湿度、颗粒物性质、积尘和传感器维护状态均可能影响测量结果。

喷淋联动宜选用经过项目确认、能够稳定读取的颗粒物指标作为控制输入。对同一喷淋区域，可先使用 PM10 或项目明确指定的颗粒物指标作为主控制量，再结合变化趋势和持续时间抑制短时波动引起的频繁启停。不能将未完成接口验证的 TSP 数据直接用于自动控制。

2. 施工噪声监测

系统用于记录施工噪声随时间的变化。根据所选噪声设备配置，可采集 A、C 或 Z 计权声级及 Leq、Lmax、Lmin、L5、L10、L50、L90、L95、标准偏差等指标；具体输出项目、统计时间和通信接口以最终型号配置为准。

已有噪声设备技术资料列出的典型测量范围包括 A 计权 27～135dB、C 计权 33～135dB、Z 计权 44～135dB，频率范围约为 20Hz～12.5kHz。若用于正式施工噪声自动监测和评价，应核实仪器等级、安装要求、校准要求以及与适用规范的符合性，不能仅凭一般设备量程认定其具备法定评价资格。

3. 施工活动与环境数据关联

系统可将噪声增高、扬尘升高、喷淋开启和停止等事件记录在统一时间轴上。若噪声与扬尘在同一时间段内同时升高，可作为施工活动增强或污染控制措施需检查的线索；单凭两类数据同步变化，不能直接认定某一具体机械或工序是污染来源。

4. 喷淋运行监测

系统可按控制方案采集或反馈水泵启停状态、阀门状态、供水压力、储水液位及控制器故障等信息。以上信号须通过相应的反馈器件和控制柜接口实现，并非噪声或扬尘传感器本身自带的测量项目。

七、技术原理与联动控制模型

1. 激光散射式粉尘检测

S-SCPT 在线式扬尘检测仪通过激光散射信号估算空气中颗粒物浓度。设备内部算法将光学响应转换为颗粒物浓度读数，适合用于现场连续趋势监测及喷淋触发参考。现场湿度、颗粒物组成、传感器清洁状态和气流条件可能影响读数，因此控制逻辑需要设置滤波、持续时间和故障判断条件。

2. 噪声监测与统计

噪声设备对一定时间内的声信号进行采集和统计，形成等效声级、最大声级及其他支持的统计结果。等效声级用于观察统计时间内的综合噪声水平，最大声级用于识别短时高声级事件。正式噪声评价应采用适用标准规定的监测项目、时间和评价规则，不应随意将瞬时最大值替代规范要求的统计量。

3. 扬尘喷淋联动逻辑

控制系统可设置粉尘启动阈值、停止阈值、连续超限时间、喷淋最短运行时间、停止延时和再次启动间隔。粉尘浓度达到启动条件并持续满足设定时间后，控制器启动对应喷淋分区；浓度降至停止阈值以下并持续达到停止条件后，控制器停止喷淋。

启动阈值与停止阈值应设置合理的回差，避免监测值在单一阈值附近波动时造成水泵和阀门反复启停。启动与停止条件应结合现场试运行结果、当地管理要求、设备能力和不同施工工序进行调整。

4. 噪声与扬尘协同判断

噪声数据可用于判断当前是否可能处于机械作业较集中的时段，辅助项目管理人员关联施工日志、喷淋运行记录及扬尘趋势。但噪声超限不能直接证明扬尘超限，也不能单独触发喷淋作为噪声治理措施。

当粉尘达到启动条件时，系统按既定规则执行喷淋；当噪声达到预警条件时，系统生成噪声告警并提示核查施工设备、作业时间、隔声措施或现场管理情况。两类事件同时发生时，可生成联合事件记录，便于现场综合处置。

5. 故障与安全保护

若粉尘传感器数据超量程、长时间不更新、通信失败或明显异常，应先将其标记为数据质量或设备故障事件，不得直接当作可信的浓度值执行长期喷淋。现场应按安全设计转入告警、人工确认或预设的保底控制模式。

八、系统功能设计

实时噪声与扬尘监测：集中显示各监测点的颗粒物浓度、噪声统计数据、数据更新时间及设备在线状态。指标名称、单位与实际接入的寄存器映射保持一致。

扬尘自动喷淋：当粉尘达到项目设置的启动条件时，本地控制器自动启动对应区域的喷淋系统；达到停止条件后按设定逻辑关闭水泵或阀门。

分区控制：根据土方开挖区、出入口、施工道路、物料区及主体施工区等划分喷淋区域。不同区域可采用独立阈值或运行时间，避免一个监测点的读数控制全场所有喷淋支路。

噪声分级预警：根据项目管理要求配置关注、预警及重点核查条件。噪声达到设定条件时记录时间、监测点和相关指标，并通知管理人员检查施工活动或设备状态。

联合事件查询：将噪声报警、扬尘预警、喷淋启动、喷淋停止和设备故障按时间排列，便于追溯“异常出现—系统动作—浓度变化—人工处置”的完整过程。

喷淋状态反馈：在配置泵状态、阀位或压力反馈的情况下，平台可显示控制指令和执行反馈。控制器发出启动指令不代表泵组一定正常运行，因此建议通过反馈信号确认执行结果。

人工控制与权限管理：授权人员可根据实际配置进行手动启停、自动/手动模式切换及参数调整。现场应设置清晰的急停和检修隔离措施；维护期间不得因自动模式而意外启动水泵或阀门。

数据查询与报表：支持按监测点和时间范围查询历史数据、喷淋运行记录与报警记录。是否支持 Excel 导出、短信通知、第三方平台接口及移动端操作，以最终平台配置为准。

九、硬件组成与配置方案

1. 在线噪声监测设备

根据项目要求配置具有相应统计指标和通信接口的噪声监测设备，用于施工区域或场界周边的噪声连续监测。安装位置、设备等级、校准方式及防护措施应根据正式监测要求和现场环境确定。

2. S-SCPT 在线式扬尘检测仪

配置激光散射式颗粒物传感器，优先接入 PM2.5 和 PM10 数据。传感器采用 RS485 接口时，应按照设备供电、地址和通信参数接入主机。传感器的户外防护等级在现有说明书中未明确列出，不能将防水智能主机的 IP65 等级视为传感器本体的防护等级。

3. 防水智能主机

配置具备 RS485 接口、现场采集能力和以太网或选配无线通信功能的防水智能主机，用于噪声、扬尘数据接入与远程上报。主机两路 RS485 接口可为两类传感器提供接入条件，但仍需确认不同设备的协议、地址、波特率、数据格式及实际轮询能力。

4. 本地喷淋联动控制箱

配置 PLC 或专用控制器、继电器或接触器驱动回路、手动/自动切换装置、急停装置及必要的状态反馈接口。控制器应根据实时粉尘数据或经验证的本地触发信号执行联动逻辑。若采用主机输出触发控制，须先确认主机确实具有满足电气要求的控制输出；如不具备，应使用独立联动控制器。

5. 喷淋执行设备

根据覆盖范围配置供水泵组、过滤器、主管及分区支管、喷头、电动阀或电磁阀。扬尘较集中的施工道路可采用道路喷淋或局部雾化方式；裸土、土方装卸点及物料堆放区域可根据施工工况选择喷淋管路或其他降尘设施。

6. 供电与网络附件

包括传感器供电线路、主机电源、通信线缆、SIM 卡或以太网接入、控制箱供电及现场防雷接地等必要附件。水泵和阀门的动力供电应与弱电采集线路合理分离，控制柜内按照电气设计落实保护、接地和检修措施。

7. SIYB／欣仰邦物联网监测平台

平台用于噪声、扬尘、喷淋状态和报警记录集中展示。最终设备数量应根据监测点位方案、喷淋分区数量、控制点数、管线长度和通信条件确定，不应在缺少施工现场资料的情况下直接固定配置数量。

十、核心设备参数

（一）S-SCPT 在线式扬尘检测仪

检测原理：激光散射法。

监测项目：PM2.5、PM10；TSP 为产品规格列出的测量项目，实际通信输出需进行接口确认。

PM2.5 量程：0.0～999.9μg/m³。

PM10 量程：0.0～1999.9μg/m³。

TSP 量程：0～20000μg/m³。

最小检测粒子直径：0.3μm。

误差指标：说明书标注为 ±15%和±10μg/m³的最大误差，参考条件为 25℃、50%RH；详细误差口径以厂家说明和实际校准、比对结果为准。

供电方式：DC 12V 或 DC 24V，按订购配置确认。

通信输出：本方案采用 RS485；说明书列出的 Modbus-RTU 通信参数为 9600 波特率、8 位数据位、1 位停止位、无校验，两次通信间隔至少 1000ms。

线缆：说明书标配线长 2.5m；如需延长，应根据厂家要求确认线缆规格、通信质量和供电压降。

功耗：说明书标注传感器单独连接采集仪时约 350mW。

工作温度：-20℃～+60℃。

工作湿度：0～70%RH。

（二）噪声监测设备

测量内容：按最终型号支持 A、C、Z 计权声级及 Leq、Lmax、Lmin、Ln 等统计指标配置。

典型量程参考：A 计权 27～135dB、C 计权 33～135dB、Z 计权 44～135dB。

典型频率范围：20Hz～12.5kHz。

其他配置：通信接口、仪器等级、统计周期、校准方式、防护能力及是否满足施工噪声自动监测规范，按最终型号技术文件和项目要求确认。

（三）防水智能主机

供电电压：DC 12～24V。

接口配置：10 路模拟量输入通道，默认 4～20mA；两路 RS485 通信接口，可根据设备接口及协议情况接入噪声和扬尘监测设备。

通信方式：以太网；可根据具体配置选配 GPRS/4G 等无线通信方式。

通信协议：支持标准 Modbus 协议及 xmsiyb 双协议，具体设备接入方式及数据映射以调试结果为准。

串口波特率：9600。

本地存储：内置 8Mbit Flash。实际离线缓存时长及断网恢复后的补传能力，应通过固件、平台和通信方案联调确认。

工作温度：-40℃～+80℃。

工作湿度：0～95%RH。

外壳材质：防水工程塑料。

防护等级：IP65。

（四）喷淋联动控制与执行设备

控制器：PLC 或专用联动控制器，具备按现场方案配置的传感数据接入、逻辑判断和执行设备输出能力。

执行设备：水泵、供水阀、分区阀及喷头，规格根据喷淋覆盖范围、供水压力、流量要求和管路阻力选型。

保护功能：按工程设计配置缺水保护、泵过载保护、阀门故障提示、手动/自动切换、急停及检修隔离。

重要说明：主机 IP65 参数不代表扬尘传感器、噪声传感设备、喷淋控制箱和所有执行机构均具有 IP65 防护能力，各设备防护等级应分别确认。

十一、软件平台与数据展示

平台按照施工项目、施工分区、监测点和喷淋分区建立数据组织结构。每个监测点应记录设备名称、安装位置、指标单位、通信地址和维护信息；每个喷淋分区应关联相应的控制器、阀门或泵组编号。

实时界面展示已接入的 PM2.5、PM10、噪声统计指标及更新时间。对于尚未完成接口配置的 TSP 指标，平台不应显示为已正常监测数据。传感器读数、数据缺失和设备离线应采用不同状态标记，避免用户将无效数据误认为环境正常。

联动状态界面应分别展示自动/手动模式、粉尘控制条件、喷淋启动命令、泵组运行反馈和阀门状态。若控制器只接收到启动命令，却没有泵运行或阀位反馈，平台应明确显示反馈缺失或状态未确认，而不是直接判定喷淋已成功运行。

噪声告警、扬尘预警和喷淋事件应分别保留，并支持按时间查询。系统可显示喷淋启动前后的粉尘变化曲线，方便分析降尘效果，但不能仅凭时间先后就认定浓度变化完全由喷淋造成。

平台可按项目需要提供趋势图、统计报表和数据导出功能。短信、微信、移动端推送、第三方平台接入或联动参数远程下发等功能，应以实际软件版本和项目实施范围为准。

十二、数据分析与智能应用

土方开挖阶段分析：围绕土方扰动、装载、运输、裸土暴露和道路积尘等活动，观察扬尘变化与喷淋执行记录。当粉尘持续升高而泵组未运行时，应检查控制条件、通信状态和供水设备；当泵组运行后浓度变化不明显时，应检查喷头覆盖、供水压力、喷淋方向和传感器位置。

主体施工阶段分析：结合混凝土施工、材料装卸、钢筋加工和切割等作业记录，分别分析噪声与扬尘情况。噪声升高但扬尘未明显变化时，重点核查噪声源和施工工序；扬尘升高但噪声变化不明显时，仍应根据粉尘数据执行喷淋策略，不能因为噪声没有升高而忽略扬尘异常。

喷淋前后效果分析：按照统一时间戳对比喷淋启动前、运行中和停止后的粉尘变化，结合风向、风速、施工强度和其他降尘措施分析效果。对不同区域或不同工况开展对比时，应尽量采用可比时段和一致的统计口径。

异常数据识别：对超量程值、长时间恒定值、数据缺失、通信异常和突变数据进行检查，并将仪器故障与真实扬尘事件区分。设备检修、传感器清洁或参数修改后，应保留相应的维护记录。

施工活动关联分析：可将噪声变化、粉尘变化、喷淋状态及施工日志进行关联，筛选需要加强管理的时段。若项目进一步配置风速、风向监测设备，可辅助分析扬尘传播方向，但仍需结合现场条件进行判断。

按需降尘优化：根据不同施工阶段的粉尘变化、喷淋运行时间、用水情况和故障记录，调整合理的触发阈值、分区策略和喷淋时长。调整应经过现场验证，不能为减少用水而将阈值设置到无法及时控制扬尘的程度。

十三、预警机制与决策支撑

1. 扬尘预警与喷淋启动

由项目根据所在地管理要求、现场基线数据和仪器性能确定扬尘预警阈值与喷淋触发阈值。系统可配置启动阈值、停止阈值、超限持续时间和最短喷淋运行时间。当有效粉尘数据达到启动条件并满足持续时间要求时，本地控制器启动相应区域喷淋。

停止逻辑宜采用低于启动阈值的停止阈值，并设置必要的持续时间与最短运行间隔，避免读数围绕阈值波动造成频繁启停。阈值应通过现场试运行校核，不应在缺少项目依据时直接把经验值写成法定限值。

2. 噪声预警与施工管理

噪声预警按照适用标准及项目管理要求配置。达到预警条件时，平台记录监测点、触发指标、时间及持续情况，并提示管理人员检查高噪声作业、设备维护、施工时段和必要的隔声降噪措施。

噪声预警不应直接触发喷淋作为降噪手段。只有当粉尘同时满足喷淋控制条件时，才应按扬尘联动逻辑启动喷淋；噪声与扬尘同时报警时，可以形成联合处置任务。

3. 设备异常预警

出现传感器离线、数据长期未更新、主机通信故障、控制器故障、泵组未启动、阀门动作失败、低液位或供水压力异常时，系统应生成设备异常告警。设备故障时的喷淋行为，应由项目安全策略明确为停止自动动作、切换备用设备或进入人工确认模式，不宜让系统在传感器数据不可信时无限制持续喷淋。

4. 现场决策支撑

管理人员可依据平台数据判断需要加强巡查、清扫道路、覆盖裸土、调整施工组织、维护设备或检查喷淋管路的时段。噪声和扬尘数据用于辅助发现问题与验证措施效果，现场处置仍须结合实际施工活动和管理规定进行。

十四、项目实施方案

第一阶段：现场勘察与需求确认。调查土方开挖区、主体施工区、施工道路、车辆出入口、主要噪声源、周边敏感区域、供电和网络条件，并确认喷淋水源、管路、泵组位置及现有控制设施。

第二阶段：监测点与喷淋分区设计。分别确定噪声监测点、扬尘监测点和喷淋分区。监测点布设应考虑各自监测目的；喷淋分区应考虑实际扬尘源、管路压力和喷头覆盖，不能简单把所有监测点与喷淋执行设备一一对应。

第三阶段：设备选型与接口确认。确认噪声设备等级、统计指标、通信协议和接口；确认 S-SCPT 的实际输出指标、寄存器和地址；确认主机的 RS485 接口分配、无线通信配置及平台数据映射；确认控制器的输入输出点数和反馈需求。

第四阶段：设备安装与电气施工。按设备要求安装噪声及扬尘传感器，避免强烈机械振动、直接气流干扰和不合理遮挡。铺设通信线路并做好户外防护。泵组、阀门和控制箱按照电气设计布线，弱电传感器线路与动力线路合理分开，落实接地、过流保护和检修隔离。

第五阶段：通信与数据联调。核对设备地址、波特率、字节顺序、数据单位、指标名称和时间戳，逐项确认噪声与扬尘数据能被稳定读取并正确显示。TSP 若纳入正式监测，应通过实际寄存器读取和平台上报测试，不得只凭设备量程参数确认接入成功。

第六阶段：联动逻辑测试。在安全条件下通过模拟数据或受控测试验证粉尘触发、喷淋启动、停止阈值、持续时间、手动控制、故障告警和状态反馈。测试期间应确认噪声告警不会单独触发喷淋，并验证粉尘传感器离线、泵组故障或缺水时的保护逻辑。

第七阶段：试运行与优化。结合土方开挖或主体施工的实际情况观察粉尘变化和喷淋运行效果，调整触发阈值、分区策略和运行时间。对误触发、频繁启停、喷淋覆盖不足或异常用水等问题进行整改。

第八阶段：验收与交付。交付设备配置清单、监测点位图、接线图、通信及数据映射表、联动逻辑说明、设备调试记录、试运行记录、操作说明和运维要求。涉及法定噪声监测、属地监管平台接入或正式验收的内容，应另行核对对应要求。

十五、运维服务保障

建立噪声设备、扬尘传感器、防水智能主机、联动控制器、泵组和阀门的分项检查机制。日常检查应覆盖设备固定情况、线缆连接、传感器工作状态、数据更新时间、通信链路、喷头堵塞和供水压力等内容。

扬尘传感器采用光学检测结构，现场粉尘浓度较高时应关注进气通道、风扇和光学部件状态。传感器维护应按厂家要求执行，不应自行拆卸或使用尖锐物、腐蚀性液体接触敏感部件。

噪声监测设备应按照设备技术文件和适用标准要求开展检查、校准和必要的现场比对。正式监测用途需要关注设备等级、安装条件、统计时间和数据质量管理，不能仅依赖平台实时读数判断其符合性。

当系统出现数据中断时，应依次检查传感器供电、接线、地址和通信参数，随后检查主机运行状态、网络链路及平台接收情况。喷淋未按条件启动时，应检查触发逻辑、联动器输入、控制输出、电气保护、阀门和供水系统；喷淋反复启停时，应检查阈值回差、滤波和持续时间设置。

应定期核查阀门动作、泵组运行、储水液位和管路泄漏情况，并保持喷淋喷头清洁。冬季低温、供水冻结、强风或现场作业安全条件不适合喷淋时，应按现场安全策略暂停自动运行或切换为人工管理。

对于采用无线通信的系统，应检查 SIM 卡状态、资费、信号强度和天线位置。防水智能主机的本地存储容量为 8Mbit，具体可保存的数据量与采样间隔、记录格式及固件有关，因此应确认断网期间的缓存时长和恢复后的补传机制，重要历史数据还应由平台进行持续归档。

十六、项目优势与方案价值

噪声与扬尘双因子监测：将施工噪声与颗粒物浓度纳入统一管理，既关注环境影响，也能结合施工活动分析问题发生时段。

从监测到控制形成闭环：扬尘数据不只用于展示，还可在满足设定条件后驱动本地喷淋控制器，实现环境感知、逻辑判断、设备执行和状态反馈相结合。

按需喷淋，减少无效运行：通过启动与停止阈值、持续时间、喷淋分区及运行反馈，提高喷淋控制的针对性。实际节水效果应依据供水量、设备运行时间和现场扬尘数据进行评估。

兼顾土方与主体施工阶段：通过监测点和喷淋分区调整，可根据不同工序的主要扬尘源安排相应控制措施，并通过独立噪声告警加强高噪声作业管理。

支持远程管理：主机将现场监测数据上传平台，管理人员能够查询环境趋势、报警信息和喷淋记录，减少完全依靠人工巡查带来的信息滞后。

控制边界清晰：本地控制器负责喷淋的实时执行，云端平台负责监测与管理；噪声报警和扬尘联动分别处理，降低错误联动和网络异常对现场自动控制的影响。

可扩展性：系统可根据工程需要增加风速、风向、供水压力、液位或其他状态信号，但扩展前应核对主机接口、通信协议、电源容量及控制器点数，避免仅依据接口数量推定系统可以直接接入。

十七、应用场景

土方开挖与基坑施工：针对挖掘、装载、回填和土方转运等扬尘活动，利用粉尘数据控制围挡或作业区喷淋，并同步记录施工噪声。

建筑主体施工：在混凝土施工、材料装卸、钢筋加工及其他重点工序区域配置监测点。扬尘达到触发条件时执行喷淋，噪声达到管理阈值时触发独立提醒。

施工道路与车辆出入口：关注车辆通行和道路积尘产生的扬尘，结合道路喷淋、清扫和车辆冲洗等措施开展联合管理。

邻近居民区的施工项目：在满足监测布点要求的前提下，对邻近敏感区域的噪声与扬尘变化进行连续观察，为施工时间管理、降尘和隔声措施优化提供依据。

大型综合施工现场：根据多个施工区、围挡边界和喷淋管路划分监测与控制分区，形成分区预警、分区喷淋和统一平台管理模式。

智慧工地建设项目：将噪声、扬尘、喷淋状态与施工管理系统进行数据整合。第三方平台接口、监管数据上报和自动控制权限须按项目要求单独确认。

十八、效益分析

环境管理效益：持续记录噪声与扬尘变化，提高施工现场对环境异常的发现能力，帮助管理人员更及时地安排巡查、清扫、覆盖、隔声和降尘措施。

喷淋运行效益：通过按粉尘条件启动、按恢复条件停止和分区控制，减少完全依靠固定时间表运行的情况。具体节水水平取决于现场粉尘变化、喷头流量、供水压力、运行策略和施工强度。

管理效率效益：自动采集、远程查询和报警记录能够减少人工抄录和反复到场读取设备数据的工作量，并提高问题追溯效率。

施工组织优化效益：把环境数据与施工日志、设备运行记录及喷淋措施进行关联，可帮助识别容易产生扬尘或高噪声的时段，推动施工组织、设备维护和环境防护措施改进。

过程留痕效益：通过保存监测数据、联动指令、设备状态和人工处置记录，可为项目阶段总结和内部管理复盘提供依据。数据的完整性取决于设备运行、通信质量、存储策略及日常维护，不能在未经验证时承诺全部数据永久保存或自动满足监管要求。

项目最终效益应基于实际运行数据、喷淋用水情况、施工工况和运维记录评估，不宜在缺少现场资料时预先承诺具体的降尘比例、降噪效果或经济收益。

十九、标准规范与政策依据

建筑施工噪声监测与评价应关注国家及项目所在地现行有效的噪声排放标准、自动监测技术要求和施工现场管理规定。国家标准《建筑施工噪声排放标准》（GB 12523—2025）自 2026 年 1 月 1 日起实施，并替代 GB 12523—2011。该标准涉及周围存在噪声敏感建筑物的建筑施工噪声排放限值、监测与评价、实施及监督要求。标准全文及适用范围应以正式发布文本为准。

建筑施工噪声自动监测可参考《建筑施工噪声自动监测技术规范》（HJ 1402—2024），该规范自 2025 年 7 月 1 日起实施，涉及自动监测系统性能、安装要求、监测项目、数据处理与评价及质量保证和质量控制等技术要求。项目应结合实际监测用途核实其具体适用要求。

施工扬尘控制、喷淋设施设置、施工围挡、施工现场文明管理及监管平台接入，应根据项目所在地现行规定、施工许可或合同要求和主管部门的具体要求实施。不同地区对扬尘监测点、监测指标、阈值、通信协议和监管联网的要求可能不同，不能以单一通用阈值代替属地要求。

如系统用于正式噪声评价、监管执法、验收或争议处理，应核实设备等级、校准与比对要求、监测点布设、数据处理规则和记录要求。一般在线传感设备的产品量程不等同于法定监测能力；自动喷淋控制逻辑也不能替代建设单位或施工单位依法应履行的污染防治责任。

二十、典型应用案例与实施模式

以下为典型工程实施模式，用于说明系统部署逻辑，不代表已经完成的特定客户项目或实测成果。

某建筑施工项目进入土方开挖阶段后，在施工道路、重点扬尘作业区域及临近围挡边界布设扬尘监测点，并在符合噪声监测要求的位置安装噪声监测设备。扬尘设备通过 RS485 接入防水智能主机，噪声设备根据其协议和接口配置接入采集系统，监测数据统一上传至平台。

施工现场另行设置本地喷淋联动控制箱，连接供水泵组、分区控制阀和喷头。项目调试人员根据现场扬尘基线、设备测量能力及项目管理要求设置粉尘启动阈值、停止阈值和持续时间。当粉尘数据满足启动条件时，控制器启动对应区域的喷淋；粉尘下降并满足停止条件后停止喷淋，同时保存相应运行记录。

在主体施工阶段，系统继续监测噪声与扬尘。噪声异常时，平台提示管理人员核查施工工序、设备运行和隔声降噪措施；扬尘达到触发条件时则按既定规则执行喷淋。两类事件发生在同一时段时，可生成联合记录，供管理人员结合施工日志进行复盘。

项目试运行期间，应重点验证传感器数据是否稳定、主机是否正确采集、平台时间是否一致、喷淋动作是否与粉尘条件相符、执行设备是否有状态反馈，以及通信中断或缺水时的安全策略是否有效。实际项目名称、监测点位、施工周期、数据结果和应用成效，应以真实项目记录为准，取得授权后方可对外发布。

二十一、参考资料

1.《S-SCPT 在线式扬尘检测仪使用说明书 V3.0》：用于核实扬尘传感器测量范围、测量原理、通信参数、供电方式、安装方法及环境条件。

2.《防水智能主机使用说明书》：用于核实主机供电、RS485 接口、模拟量通道、通信方式、本地存储和外壳防护等级。

3.《建筑施工噪声排放标准》（GB 12523—2025）：国家现行建筑施工噪声排放标准。官方发布信息：生态环境部标准发布页面。

4.《建筑施工噪声自动监测技术规范》（HJ 1402—2024）：用于核实建筑施工噪声自动监测系统性能、安装、数据处理及质量控制要求。官方信息：生态环境部标准发布页面。

5. 项目所在地现行有效的施工扬尘污染防治规定、施工现场环境管理要求及监管平台接入规范：由建设单位或项目责任方根据工程所在地、项目用途及主管部门要求核实。

6. 项目设备配置表、监测点布设图、控制柜接线图、通信协议映射表、联动逻辑说明及试运行记录：作为工程实施、调试验收与后期运维的配套资料。
