一、项目背景与行业痛点

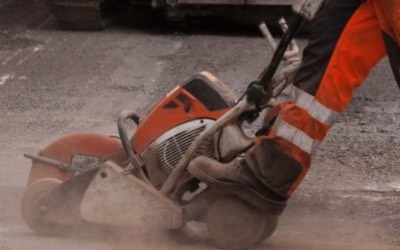

市政道路开挖施工涉及路面切割、沥青或混凝土破除、沟槽开挖、管线铺设、土方装卸、施工车辆运输、回填压实及路面恢复等多个工序。施工过程中，挖掘机、破碎设备、切割机、装载机和运输车辆会产生不同强度的噪声，开挖、破碎、装卸和运输作业也可能引起扬尘，对周边居民区、学校、医院、商铺及公共道路产生影响。

与固定建筑工地不同，市政道路施工通常具有施工线路长、作业面移动快、施工周期分段、交通背景噪声复杂、现场空间受限等特点。随着开挖工作面推进，噪声源与扬尘源的位置持续变化，如果监测点布设长期不调整，容易出现监测点与实际作业区域脱节、数据代表性不足等问题。

依靠人工巡查和阶段性测量，难以完整记录施工全过程的噪声变化及颗粒物浓度波动，也难以准确定位异常发生的时间和对应工序。通过部署1级声级计噪声监测系统、在线式扬尘检测仪、防水智能主机及远程监测平台，可对施工环境开展连续数据采集，实现噪声与扬尘的在线展示、历史查询、异常告警和施工过程追溯。

本方案采用1级声级计作为噪声监测的核心测量设备，配合S-SCPT在线式扬尘检测仪和防水智能主机，形成“噪声精细监测、扬尘连续监测、现场数据采集、远程联网管理”的整体方案。对于周边存在噪声敏感建筑物且需要开展施工噪声自动监测与评价的项目，应结合《建筑施工噪声自动监测技术规范》（HJ 1402—2024）及现行噪声排放标准，进一步确认完整系统的技术配置和验收要求。

二、建设目标与监测目标

本项目旨在建立适用于市政道路开挖施工的噪声与扬尘在线监测体系，为施工现场环境管理、异常核查及施工工序优化提供连续、可查询的数据依据。

噪声监测方面，通过1级声级计采集施工噪声，记录等效声级、最大声级和设备支持的其他声学指标，识别路面破除、机械开挖、切割作业、土方装卸和运输等环节的噪声变化。

扬尘监测方面，利用激光散射式颗粒物传感器持续采集PM2.5、PM10等指标，观察道路破除、沟槽开挖、土方转运、裸土暴露及道路积尘造成的颗粒物浓度变化。

数据管理方面，通过现场采集主机及通信系统，将噪声和扬尘数据上传到物联网监测平台，实现多监测点统一查看、历史趋势查询、超限提醒和设备状态管理。

施工管理方面，将环境监测数据与施工日志、作业时段、施工区域、机械运行情况及现场降尘措施进行关联，帮助管理人员判断环境异常发生的时间和区域，并据此安排现场核查。

系统定位为施工环境连续监测与管理辅助系统。是否能够用于监管部门指定的自动监测、正式排放评价或项目验收，应依据具体项目要求核实仪器等级、完整系统配置、数据质量控制和相关资质，不能仅凭使用1级声级计就认定整套系统自动满足所有监管要求。

三、需求分析

道路施工的线性监测需求：道路开挖通常沿道路纵向推进，监测点应结合施工工作面、施工围挡、重点机械作业区及周边敏感建筑物动态布设。工程分段施工或作业区域变化时，应及时评估监测点是否仍具备代表性。

高精度噪声监测需求：项目采用1级声级计，应核实声级计符合GB/T 3785.1—2023中1级声级计的要求。若用于建筑施工噪声自动监测，还应考虑全天候户外传声器、声校准器、风速测量、音视频同步采集、定位、自动校时、数据存储和异常告警等系统级配置。

扬尘连续监测需求：扬尘监测设备需支持连续采集、稳定通信及颗粒物浓度趋势查询。施工现场颗粒物浓度变化可能受到风速、风向、湿度、交通活动及周边其他施工源影响，因此应结合现场情况解释监测结果。

交通背景噪声识别需求：市政道路工程常位于机动车通行区域附近，车辆鸣笛、发动机、轮胎与路面摩擦等声音可能影响施工噪声监测。监测点选择和数据评价应考虑背景噪声，不能将所有噪声升高都直接归因于施工机械。

现场通信与存储需求：现场可根据网络覆盖情况采用以太网或经配置确认的无线通信方式。临时断网时，噪声监测子站应按照项目要求维持采集与存储；扬尘主机的本地缓存、断网补传和平台保存时长应在联调阶段核实。

工程安全与维护需求：设备安装位置应避免车辆碰撞、道路施工振动、扬尘直接冲击和喷淋水雾长期影响。布线与立杆安装需要兼顾行人通行、车辆通行、现场供电和后续移动维护需求。

四、总体解决方案

系统采用“1级声级计噪声监测子站＋S-SCPT在线式扬尘检测仪＋防水智能主机＋通信网络＋物联网监测平台”的总体架构。根据项目是否需要满足建筑施工噪声自动监测技术规范的要求，配置相应的户外传声器、声校准、音视频、气象监测、定位与数据存储等辅助设备。

噪声监测子站承担施工噪声测量、声学指标统计及数据传输。对于按HJ 1402—2024建设的自动监测系统，还应按适用要求配置全天候户外传声器、风速测量装置、现场音视频采集、自动校时、远程自检、声校准和完整的数据管理功能。

S-SCPT在线式扬尘检测仪采用激光散射原理，持续采集空气中的颗粒物浓度。传感器通过RS485接口接入防水智能主机，主机完成数据读取、时间标记、现场缓存及网络上报。

防水智能主机具有两路RS485通信接口、10路默认4～20mA模拟量输入通道和以太网通信能力，并可根据具体配置选用GPRS等无线通信方式。现场部署时，应按传感器接口选择正确的接入通道，不应将RS485信号接入模拟量输入端子。

平台对噪声与扬尘数据进行统一展示和管理。两类设备可以采用独立监测子站接入平台，也可以通过经过验证的协议接口进行数据整合。噪声系统的音视频、校准和声学数据管理功能应由满足相应要求的噪声监测子站及平台承担，不能默认由普通环境采集主机替代。

系统根据项目需求选择固定式或可调整式安装方案。对于持续推进的线性工程，可采用固定的重点监测点与跟随施工阶段调整的辅助监测点相结合的方式，提高对施工工作面及周边敏感区域的监测覆盖能力。

五、系统架构设计

第一层：现场感知层。由1级声级计噪声监测子站和S-SCPT在线式扬尘检测仪组成。噪声设备记录施工噪声，扬尘传感器获取PM2.5、PM10等颗粒物浓度数据。

第二层：现场数据采集层。扬尘传感器通过RS485连接防水智能主机，主机负责采集、缓存和上报。噪声设备根据其自身接口、协议和自动监测系统设计独立采集，并将符合要求的噪声数据接入统一平台。两类设备应分别做好设备地址、通信参数、数据单位和时间同步配置。

第三层：通信传输层。现场设备根据网络条件采用以太网或经确认的无线通信方式，将监测数据传输到云端平台。通信设计应考虑道路施工期间网络线路迁改、供电中断、车辆碰撞以及施工围挡调整等风险。

第四层：平台应用层。平台统一展示监测点位置、实时噪声、颗粒物浓度、历史曲线、告警事件及设备状态。对于符合自动监测技术规范要求的噪声子站，还应按项目适用要求管理气象、音视频、有效性标记、背景噪声及校准记录。

第五层：施工管理应用层。施工单位可根据授权查看环境数据，并将噪声变化、扬尘异常与施工工序、现场机械、土方运输和降尘记录进行关联，用于现场问题核查和施工组织优化。

统一时间管理：噪声、扬尘、音视频和施工日志应尽可能采用一致的时间基准。若设备之间存在时间偏差，可能导致对同一施工事件的关联分析失真，因此上线前应完成时钟同步检查。

六、监测内容与监测方法

1. 施工噪声监测

噪声监测采用1级声级计，设备应符合GB/T 3785.1—2023中1级声级计的相关要求。具体测量范围、频率响应、输出接口和环境适用条件，以最终选择的声级计及监测子站技术文件为准，不将其他型号的典型量程直接视为本项目设备参数。

噪声监测可包括A计权等效声级Leq、最大声级LAmax及设备支持的其他声学指标。对于按照HJ 1402—2024实施的自动监测，相关声学指标、测量时段和数据评价应遵循该规范及适用的现行排放标准。

监测数据应结合施工声源运行情况、交通背景噪声、其他声源影响、气象条件以及设备运行状态进行综合分析。仪器故障、数据缺失或校准期间形成的数据，应根据适用规则进行有效性标记，不应未经审核直接作为最终评价结论。

2. 扬尘监测

S-SCPT在线式扬尘检测仪采用激光散射法，产品规格列出的监测范围为：PM2.5为0.0～999.9μg/m³，PM10为0.0～1999.9μg/m³，TSP为0～20000μg/m³。传感器最小检测粒子直径标称为0.3μm。

传感器说明书列出的相对误差为PM2.5、PM10、TSP最大误差±15%和±10μg/m³，参考条件为25℃、50%RH。该指标应结合实际环境与设备维护情况理解，不能视为所有施工环境下均能保证的测量误差。

说明书中的RS485实时数据读取示例明确列出PM2.5和PM10数据项。若项目要求将TSP纳入平台展示或报告，应在设备交付及调试过程中确认所选型号的寄存器、通信输出能力和数据换算方式。

3. 施工活动关联记录

系统可将监测数据与路面切割、破除、沟槽开挖、土方装卸、施工车辆通行、回填和压实等工序进行时间关联。对噪声突增或颗粒物浓度升高的时段，管理人员可结合施工日志、视频记录和现场巡查判断可能原因。

4. 可选气象监测

如项目需要分析颗粒物扩散方向，或按照适用的噪声自动监测要求同步记录气象数据，可增加风速、风向、温度、相对湿度及降水等气象参数。气象数据有助于分析外部环境对监测结果的影响，但不能单独用来确定污染来源。

七、技术原理与数据分析模型

1. 1级声级计测量原理

声级计通过传声器将声压变化转换为电信号，经频率计权、时间计权和统计处理后形成声级数据。A计权等效声级用于表示规定测量时段内的综合噪声水平，最大声级用于描述时段内出现的最高A计权声级。

1级声级计代表仪器的电声性能等级，但噪声自动监测系统是否满足相关规范，还取决于户外传声器、防风防雨设计、校准装置、安装位置、音视频采集、气象记录、数据有效性审核及质量控制等系统配置。

2. 激光散射式扬尘监测

扬尘传感器通过检测颗粒物对激光的散射响应，结合设备内部算法估算颗粒物浓度。该方式适用于现场颗粒物浓度的连续趋势观测，但测量结果可能受到颗粒物粒径分布、湿度、传感器积尘、进气条件和环境气流等因素影响。

3. 多时段统计分析

平台可按项目管理要求对噪声和颗粒物浓度进行时间段统计，提取平均值、峰值、变化率及异常持续时间。数据统计应明确采样间隔、统计周期、缺失数据处理规则和有效数据判定方式，避免不同口径的数据直接比较。

4. 背景噪声与施工噪声分析

市政道路开挖区可能同时受到社会机动车流、公交车辆、鸣笛及周边商业活动影响。平台可以结合施工日志、同步视频、风速信息和其他可用数据对高噪声时段进行核查。若需要依据标准进行正式评价，应按照相应标准规定的方法进行数据有效性审核和背景噪声处理，不能把未审核的监测值直接等同于施工噪声排放结论。

5. 异常识别与设备诊断

系统可识别数据长时间未更新、读数超出仪器量程、通信中断、设备离线和连续异常等情况。对颗粒物数据突升、噪声突然增大等事件，平台应同时检查设备运行状态，减少因设备故障或数据传输异常产生的误判。

八、系统功能设计

噪声实时监测：展示1级声级计输出的等效声级、最大声级及实际设备支持的其他指标，并显示测量时间、点位信息和设备状态。正式自动监测用途应按照适用规范配置对应的统计周期和评价功能。

扬尘实时监测：展示已完成接入和验证的PM2.5、PM10等颗粒物指标，提供实时数据、更新时间及历史浓度变化曲线。

多点位统一管理：按照道路名称、施工标段、施工区段、监测点和设备编号组织数据。施工范围变化时，可更新点位位置、设备安装状态及与施工工作面的关联关系。

噪声与扬尘告警：根据项目管理要求配置预警阈值、统计周期及持续时间。噪声告警与扬尘告警应分别管理，避免把一种指标的异常直接当作另一种指标的异常。

音视频辅助核查：如项目按建筑施工噪声自动监测相关规范配置同步音视频采集，可根据时间戳调取对应记录，辅助识别施工机械、交通背景或其他噪声来源。音视频功能应根据设备实际配置确认，不作为普通扬尘主机的默认能力。

设备运行管理：查看传感器通信状态、主机在线状态、噪声子站工作状态及相关故障信息，及时发现断电、通信中断或设备故障。

历史查询与数据导出：按照点位、时间和指标查询历史记录，支持实际平台配置所提供的报表生成和数据导出功能，便于内部管理、阶段总结和现场核查。

数据质量管理：对缺失、异常、无效及待核查数据进行标记，保留设备维护、声学校准、人工核查和配置调整记录，提高数据的可追溯性。

九、硬件组成与配置方案

1. 1级声级计噪声监测子站

采用符合GB/T 3785.1—2023中1级要求的声级计。对于需要按HJ 1402—2024建设的系统，应按要求配置全天候户外传声器、防风防雨防尘设施、噪声采集分析单元、通信单元、供电控制单元、户外防护箱及相应的声校准设备。

如项目属于相关规范适用范围，完整系统还应按要求配置风速测量装置、音视频采集设备、经纬度定位、远程自检、自动校时及所需的数据存储和平台管理能力。长期固定安装项目的数据保存要求应按适用规范核实并落实。

2. S-SCPT在线式扬尘检测仪

采用激光散射式在线扬尘传感器，优先配置PM2.5、PM10数据接入。若需监测TSP，应确认所选型号实际提供的通信数据项和软件支持能力。

3. 防水智能主机

防水智能主机用于扬尘传感器接入、数据采集和网络上报。主机供电电压为DC 12～24V，具有10路模拟量采集通道，默认4～20mA输入；配置两路RS485通信接口，其中一路可用于外接传感器，另一路用于其他设备或扩展通信，实际分配应结合工程配置确定。

主机通信方式包括RS485、以太网，并可按配置选用GPRS等无线通信方式。主机内置8Mbit Flash存储，外壳防护等级为IP65。采集间隔、实际缓存时间、断网补传能力和平台保存周期应在工程联调中确认。

4. 供电与通信设施

根据现场电源条件配置交流供电、电源转换及必要的后备电源。噪声自动监测子站如需符合HJ 1402—2024的相关配置要求，应按标准落实不间断供电能力。扬尘主机与传感器应核对供电电压、负载能力及线缆压降。

通信方案根据现场网络覆盖选择以太网或经选配确认的GPRS/4G等方式。道路沿线施工环境变化较快，应注意线缆防护、天线位置、通信覆盖及临时迁改风险。

5. 安装支架与防护组件

包括立杆、安装支架、线缆固定件、必要的设备防护箱和检修附件。噪声监测点应为传声器预留校准及维护空间；扬尘传感器应保持进气通畅，避免封闭式遮挡造成测量失真。

6. 平台及配套软件

配置SIYB／欣仰邦物联网监测平台，用于展示已接入的噪声、扬尘和设备运行数据。若需接入音视频、气象数据和噪声自动监测系统的完整功能，应确认所选噪声子站及平台具备相应接口与软件能力。

十、核心设备参数

（一）1级声级计及噪声监测子站

声级计等级：1级，按GB/T 3785.1—2023核实。

监测指标：根据最终设备配置支持等效声级Leq、最大声级LAmax及其他相关声学指标。对于按HJ 1402—2024实施的建筑施工噪声自动监测，需核实规范要求的测量时段、计权方式和数据处理能力。

计权方式与时间计权：按照实际采用的噪声自动监测规范及设备配置确认。

校准要求：若按HJ 1402—2024配置，1级声级计应使用符合GB/T 15173要求的1级声校准器进行校准。

户外防护：如按该规范建设噪声监测子站，其机箱防尘防水性能、全天候户外传声器和防风罩应满足相应技术要求。规范要求子站机箱防护符合IP55要求。

辅助设备：根据项目适用要求配置风速测量、音视频采集、定位、远程自检、自动校时、数据存储及相关平台管理功能。

说明：声级计具体测量范围、频率响应、输出形式、工作温度和功耗以最终选型技术文件为准，不在缺少型号资料时虚构具体参数。

（二）S-SCPT在线式扬尘检测仪

检测原理：激光散射法。

检测项目：PM2.5、PM10；TSP数据输出须按最终配置确认。

PM2.5量程：0.0～999.9μg/m³。

PM10量程：0.0～1999.9μg/m³。

TSP量程：0～20000μg/m³。

最小检测粒子直径：0.3μm。

误差指标：说明书列出的PM2.5、PM10及TSP最大误差为±15%和±10μg/m³，参考条件为25℃、50%RH。

供电方式：DC 12V或DC 24V，以订购配置为准。

通信接口：本方案采用RS485；说明书列出的Modbus-RTU参数为9600波特率、8位数据位、1位停止位、无校验，两次通信间隔至少1000ms。

标配线缆：2.5m；延长线缆应根据厂家要求确认。

功耗：说明书标注传感器单独连接采集仪时约350mW。

工作温度：-20℃～+60℃。

工作湿度：0～70%RH。

（三）防水智能主机

供电电压：DC 12～24V。

模拟量采集：10路，默认4～20mA输入。

RS485通信接口：两路。

通信方式：以太网；可根据最终配置选用GPRS等无线通信方式。

通信协议：支持标准Modbus协议及xmsiyb双协议，具体接入方式应结合设备协议进行联调。

本地存储：内置8Mbit Flash，实际记录容量和缓存时长取决于数据格式、采集间隔和软件配置。

工作温度：-40℃～+80℃。

工作湿度：0～95%RH。

外壳材质：防水工程塑料。

防护等级：IP65。

重要说明：主机的IP65等级不代表扬尘传感器和声级计户外传声器具备相同防护等级。各设备应分别确认防护能力与户外使用条件。

十一、软件平台与数据展示

平台按照施工项目、施工标段、道路名称、施工区段和监测点组织数据。对于持续推进的道路工程，应能够维护监测点位置、对应的施工工作面和设备编号，便于监测点迁移后继续开展历史数据分析。

实时监测页面可展示噪声测量值、PM2.5、PM10等已接入指标、数据时间和在线状态。噪声子站如配置音视频和气象设备，可按时间关联对应的现场记录及气象数据；具体功能以系统实际配置为准。

历史查询可按时间范围查看噪声和扬尘曲线，对比路面切割、破除、土方开挖、装载、运输、回填及其他施工阶段的环境变化。数据缺失、设备离线、校准期间或其他无效状态应与正常数据明确区分。

告警管理应记录告警类型、发生时间、触发指标、监测点、设备状态及处理结果。对于噪声异常，管理人员可结合声源及背景噪声记录进行核查；对于扬尘异常，可检查施工工序、地面清洁、裸土覆盖及降尘措施。

平台可根据实际版本支持报表导出、报警推送和第三方系统数据接入。监管平台对接口、字段、数据频率、音视频和数据留存有额外要求时，应在项目设计阶段确认，不应默认普通物联网平台满足所有监管技术要求。

十二、数据分析与智能应用

施工工序关联分析：将噪声与扬尘曲线按照时间轴进行对比，识别路面破除、开挖、装卸、土方转运和回填等作业阶段的环境变化。分析时应以现场施工日志及巡查记录为辅助，不能仅凭数值同步变化判断具体污染源。

线性施工区域对比：对道路不同区段的监测结果进行对照，识别噪声和扬尘变化较明显的区域。开展对比前，应检查监测点位置、周边交通环境、测量时段、天气状况和施工强度，避免将不同条件下的结果进行简单排名。

背景噪声分析：结合交通流量、鸣笛情况、周边机械及其他噪声源信息，分析施工噪声与非施工噪声的相对影响。若需要进行正式评价，应按照适用标准规定开展数据有效性审核、背景噪声处理和结果评价。

扬尘异常分析：结合PM2.5、PM10浓度变化、风速风向、施工活动和地面情况，识别可能需要现场核查的时段。若未配置气象监测设备，不应默认系统能够分析扬尘的实际传播方向。

设备状态分析：对传感器读数长期固定、数据突然中断、测量值超量程和通信故障等情况进行分类记录。监测值异常升高时，应同时核查设备状态和现场环境，避免将仪器或线路问题直接解释为施工污染事件。

阶段性管理评估：按道路施工区段和阶段汇总监测记录，比较不同工序、不同施工时段及采取管理措施前后的数据变化。报告应说明统计口径、有效数据比例、监测点调整情况和主要影响因素。

十三、预警机制与决策支撑

1. 噪声预警

项目可根据适用的噪声排放标准、施工管理要求和监测用途配置预警条件。对于按HJ 1402—2024实施的建筑施工噪声自动监测系统，应落实相应的等效声级统计、告警触发、数据有效性审核和自动监测平台功能。

噪声达到设定条件后，系统记录异常时间、监测点和相关指标，并提示现场管理人员核查施工机械、作业工序、交通背景及设备状态。涉及正式评价的结果，应按标准规定完成数据有效性审核，不能将未经审核的单次读数直接作为最终排放评价结论。

2. 扬尘预警

根据项目所在地的扬尘管理要求和现场管理目标设置PM2.5、PM10等颗粒物预警条件。可采用阈值、持续时间及变化趋势相结合的方式降低短时波动带来的误报警。具体阈值应按项目要求确定，不应将经验值写成适用于所有地区的法定限值。

3. 联合事件记录

当噪声与扬尘同时出现异常时，平台可生成联合事件记录，关联对应的施工时段、监测点、设备状态和现场核查结果。两类指标应分别判断，不能因为噪声升高就直接判断扬尘超限，也不能因为扬尘正常就认定噪声管理没有问题。

4. 设备故障预警

对断电、通信中断、传感器离线、声学自检或校准异常、数据长时间不更新等情况进行独立告警。对于按相关技术规范建设的噪声自动监测系统，应落实设备运行状态监控、数据有效性标记及校准记录管理。

5. 现场管理决策

管理人员可依据监测结果调整施工组织、加强道路清扫、覆盖裸土、采取适当降尘措施、检查施工机械或强化隔声管理。具体处置应由现场管理人员结合真实施工活动和项目要求作出，监测系统用于提供数据与提醒，不代替现场检查和管理责任。

十四、项目实施方案

第一阶段：施工现场勘察。调查道路施工路线、施工标段、分段工期、主要开挖工作面、施工围挡、周边噪声敏感建筑物、交通道路、供电条件和通信覆盖情况。根据施工进度安排，识别需要重点监测的区段。

第二阶段：监测点规划。结合声源位置、敏感建筑物分布和现场布局确定噪声点位，并根据扬尘源、施工道路和土方作业区域确定扬尘点位。对于线性工程，应预先明确施工推进后是否需要迁移或增设监测点。

第三阶段：设备选型与系统配置。确认1级声级计符合相应电声性能等级，核实传声器、声校准器、采集单元、辅助气象、音视频、定位和数据存储要求。确认扬尘设备的供电、通信协议、输出指标及防护条件，并确认防水智能主机的网络和接入配置。

第四阶段：现场安装。按实际测量目的和适用规范安装声级计与扬尘传感器。噪声监测点应考虑周边敏感建筑物、反射面、交通背景及校准维护空间；扬尘传感器应保持进气通畅，避开喷淋水雾直接影响和局部气流异常位置。

对于按HJ 1402—2024布设的建筑施工噪声监测点，应根据规范关于测点与施工场界的相对位置、高度、反射面距离及环境条件等要求确定。若项目现场难以避免交通干线等背景声源的影响，应在布点和数据评价阶段作出说明。

第五阶段：通信与数据调试。核对传感器地址、波特率、协议、数据单位、寄存器映射和时钟。验证扬尘数据能否被主机稳定读取并上传；噪声系统应核对声学指标、时间计权、数据传输、音视频关联、气象数据及设备运行状态。

第六阶段：噪声系统校准与比对。按照适用规范和设备要求开展声学校准及必要的比对监测，记录校准设备、校准时间、检查结果和异常处理情况。若用于正式自动监测，应完成规定的检查、调试与相关记录。

第七阶段：试运行与质量检查。观察噪声与扬尘数据的连续性、通信稳定性、点位代表性和历史查询功能。结合道路开挖、切割、破除及运输等实际工序，核查数据变化是否能够与施工现场记录合理对应。

第八阶段：验收与交付。交付设备清单、监测点位图、设备技术资料、通信配置、调试记录、校准记录、平台操作说明和运维计划。需要满足监管平台接入或正式评价条件时，应按项目适用标准和属地要求完成专项核验。

十五、运维服务保障

建立噪声监测子站、扬尘传感器、防水智能主机、通信设备和供电系统的定期检查机制。运维内容包括设备固定状况、线缆连接、设备在线状态、数据更新时间、传感器清洁情况、供电稳定性及通信链路检查。

1级声级计应按照设备要求和适用标准定期进行校准或计量检定，并检查传声器、防风罩、户外防护和数据采集状态。对于适用HJ 1402—2024的自动监测系统，应按规范落实声校准、远程自检、故障记录及数据质量控制要求。

扬尘传感器采用激光散射结构，施工粉尘可能造成传感器进气通道、风扇或光学部件积尘。应按厂家要求开展清洁与维护，避免擅自拆卸传感器或使用尖锐工具和腐蚀性液体接触敏感部件。

出现数据不更新时，应检查传感器供电、通信线路、设备地址、波特率、主机运行状态及网络连接。出现噪声数据异常时，还应核查传声器安装、防风罩、声校准状态、设备自检及施工现场背景噪声变化。

市政道路施工具有设备迁移和工作面切换频繁的特点。每次调整监测点位置后，应记录新位置、安装时间、点位变化原因和设备调试结果，并重新确认其对当前施工区域的代表性。

如果现场发生临时断电或通信中断，应分别确认噪声子站和扬尘主机的本地存储能力及补传规则。防水智能主机的8Mbit Flash仅为其本地存储配置，不能据此推定其能够替代噪声系统所需的音视频和长期数据存储能力。

十六、项目优势与方案价值

1级声级计测量：采用符合1级声级计性能要求的测量设备，为施工噪声连续监测提供更高等级的电声性能基础。完整系统是否满足正式监测要求，仍需结合户外采样、校准、数据处理和质量控制能力综合判断。

噪声与扬尘同步管理：将施工噪声和颗粒物浓度纳入统一监测视图，减少两类环境数据分散管理带来的信息断层，并支持施工异常的交叉核查。

适应道路工程动态施工：按道路区段、作业工序和施工进度组织监测点，支持随施工工作面推进开展点位复核和调整。

现场采集与远程管理：扬尘设备通过防水智能主机进行数据采集和联网传输，监测人员可远程查看环境变化并查询历史数据。

便于问题追溯：通过噪声、扬尘、设备状态和施工日志的时间关联，帮助管理人员识别需要重点核查的时段与区域。

可扩展系统结构：可结合项目要求接入风速、风向、视频和其他辅助设备，但应按照实际接口、通信协议和适用标准设计，避免仅凭主机接口数量推定所有功能均可直接实现。

十七、应用场景

城市道路开挖与管线施工：对沟槽开挖、管线铺设、土方装卸、回填压实等工序开展噪声与扬尘连续监测。

道路破除与路面切割：关注破碎锤、切割机及装载设备运行期间的噪声变化，以及路面破除、碎料装卸产生的颗粒物浓度变化。

城市道路维修与改造：对分段、分时施工区域开展监测，在施工工作面调整后复核点位，保持监测位置与实际工序之间的关联。

临近居民区和公共建筑的道路工程：围绕施工活动对周边噪声敏感建筑物的影响设置重点监测点，并根据适用规范开展噪声监测和数据评价。

市政综合管廊及地下管线工程：在土方开挖、机械施工、材料运输和回填阶段监测噪声、扬尘变化，为施工过程环境管理提供数据参考。

多标段道路工程：通过统一平台管理多个施工区段的监测设备，实现设备状态、历史数据及异常事件的集中查询。各标段的数据应保留独立点位和项目属性，便于后期追溯。

十八、效益分析

环境管理效益：通过在线数据持续记录施工噪声和扬尘变化，提高项目对环境异常时段的发现能力，帮助管理人员及时安排现场核查及污染防治措施。

管理效率效益：自动采集和远程查询减少人工到场抄录数据的工作量，并支持多个施工区段的集中管理。

施工组织优化效益：将监测曲线与施工日志、设备运行及现场记录关联，可为分析不同工序的环境影响、调整作业安排和改进施工组织提供依据。

过程留痕效益：保存历史数据、告警记录、设备运行状态、维护及校准记录，便于施工管理复盘和阶段性总结。

质量控制效益：通过1级声级计及相应的声学校准、数据有效性管理措施，提高噪声监测过程的规范性；通过扬尘数据与设备状态关联，减少仅凭单次数据作出管理判断的风险。

实际效益受监测点位置、施工阶段、交通背景、设备配置、运行维护和管理措施执行情况影响，应依据工程实际监测数据进行评估，不宜在缺少现场资料时直接承诺具体的噪声降低比例、扬尘减少比例或经济收益。

十九、标准规范与政策依据

项目应根据施工性质、工程所在地和应用目的，核实适用的现行噪声排放标准、噪声自动监测规范、扬尘污染防治规定及地方监管平台技术要求。对于周边存在噪声敏感建筑物的建筑施工噪声自动监测与评价，可重点核实以下文件。

《建筑施工噪声排放标准》（GB 12523—2025）：自2026年1月1日起实施，并代替GB 12523—2011。标准规定了周围存在噪声敏感建筑物时的建筑施工噪声排放限值及相关监测、评价、实施和监督要求。正式应用应以标准发布文本为准。官方链接：生态环境部标准发布页面。

《建筑施工噪声自动监测技术规范》（HJ 1402—2024）：自2025年7月1日起实施，规定了适用范围内建筑施工噪声自动监测系统的性能、安装、监测项目、数据处理与评价，以及质量保证和质量控制要求。标准提出噪声监测子站的电声性能应符合1级或2级声级计要求，并规定了户外传声器、防护、供电、通信、校准、音视频、风速和平台管理等系统要求。官方链接：生态环境部标准发布页面。

《电声学 声级计 第1部分：规范》（GB/T 3785.1—2023）：现行国家标准，用于确认声级计的电声性能等级。1级声级计的选型、配套声校准器和校准方式应符合该标准及适用监测规范的相关要求。官方链接：国家标准全文公开系统。

市政道路扬尘污染防治及属地管理要求：应结合工程所在地现行的施工扬尘控制规定、道路施工管理要求和主管部门的监管平台规范，核实监测因子、点位设置、数据上传频率、设备性能与验收要求。不同地区对市政道路施工的管理要求可能存在差异，不能以单一通用阈值代替属地规定。

如监测数据用于监管执法、排放评价或竣工验收，应进一步核实监测系统资质或性能要求、校准与比对记录、测点布设、数据有效性审核和正式报告要求。一般物联网传感器的数据展示功能不自动等同于法定环境监测能力。

二十、典型应用案例与实施模式

以下为典型应用模式，用于说明市政道路开挖工程中噪声与扬尘在线监测的系统配置和使用流程，不代表已经完成的具体客户项目或实际测量成果。

某市政道路改造项目涉及路面破除、地下管线开挖、土方运输及道路恢复，施工路线临近居民区和沿街商铺。项目根据施工阶段、周边敏感建筑物和主要作业区设置噪声与扬尘监测点，并依据现场进度制定点位复核计划。

在需要开展施工噪声自动监测的点位，部署符合1级声级计性能要求的噪声监测子站，并结合适用规范配置户外传声器、声校准、风速、音视频、定位与数据管理功能。施工扬尘监测点安装S-SCPT在线式扬尘检测仪，通过RS485接入防水智能主机。

现场监测数据上传至统一平台后，项目管理人员可以查看噪声与颗粒物浓度曲线，按施工时间段检索异常事件，并结合施工日志、现场视频、设备运行状态和交通背景进行核查。道路工作面发生迁移后，对监测点位置、噪声影响方向和扬尘监测代表性进行复核，必要时调整布点。

系统试运行期间，重点检查设备数据采集、时间同步、通信稳定性、声学校准记录、扬尘指标映射和告警功能。实际项目名称、监测点数量、运行周期、监测结果及项目效果应依据真实工程资料填写，取得授权后方可作为对外成功案例发布。

二十一、参考资料

1.《S-SCPT在线式扬尘检测仪使用说明书V3.0》：用于核实颗粒物测量范围、误差指标、供电方式、RS485通信参数、环境条件及安装维护要求。

2.《防水智能主机使用说明书》：用于核实主机供电电压、模拟量输入、RS485接口、通信方式、本地存储和外壳防护等级。

3.《建筑施工噪声排放标准》（GB 12523—2025）：用于核实适用范围内的施工噪声排放限值、监测与评价要求。查看官方标准信息。

4.《建筑施工噪声自动监测技术规范》（HJ 1402—2024）：用于核实噪声自动监测子站性能、安装位置、监测项目、数据处理与质量控制要求。查看官方标准信息。

5.《电声学 声级计 第1部分：规范》（GB/T 3785.1—2023）：用于核实1级声级计性能等级要求。查看国家标准信息。

6. 项目所在地现行有效的市政道路施工管理规定、扬尘污染防治要求、监管平台技术文件及设备交付资料：用于确定具体项目的监测布点、控制阈值、通信接入和验收要求。
