水库水位监测方案
时间：2025-04-07
涉川
一、方案介绍
本方案采用先进的超声波/雷达水位传感器或压力式液位计，结合4G无线通讯技术和云平台系统，实现对水库水位的实时在线监测、智能预警、数据可视化与远程管理。系统部署便捷，适应性强，适用于多雨山区、边远地区等复杂环境，可有效提升水库水情监控的自动化与智能化水平。
二、监测目标
-
实时掌握水库水位变化情况；
-
提高汛期水库水情预警响应能力；
-
协助科学调度水库下泄与蓄水；
-
实现与水利、水务部门平台数据对接；
-
保障库区安全运行和下游区域居民生命财产安全。
三、需求分析
|
类别
|
需求内容
|
|---|---|
|
安全管理
|
汛期水位上涨预警、库区调度数据支持
|
|
远程监控
|
无人值守站点远程水位数据获取
|
|
实时性
|
提高水情数据传输速度和刷新频率
|
|
精准度
|
高精度水位采集，适应波动与回水干扰
|
|
平台化
|
支持水利系统平台统一管理，图表展示
|
|
低功耗
|
远程野外站点对供电方式有较高适应性
|
四、监测方法
-
超声波水位监测：适用于开阔水面，通过声波回波测距原理测量水面高度；
-
雷达水位监测：更适合有雾雨干扰环境，精度高、稳定性强；
-
压力式液位监测：通过测压转换液位，适用于封闭或地下水位环境；
-
水尺图像识别：利用AI摄像头识别水尺读数，作为冗余验证手段；
-
水位+雨量双因子联动：集成雨量传感器，便于分析上游来水与水位变化趋势；
-
4G无线数据采集：终端通过4G模块上传至平台，支持北斗/GPS定位与时间同步。
五、应用原理

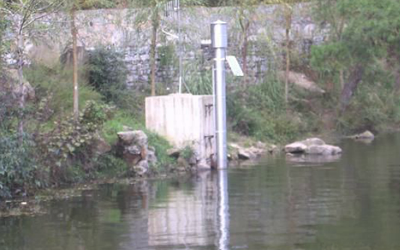

设备安装在水库管理堤岸或溢洪道旁，对水位进行垂直或倾斜方向测距，测得的数据通过内置采集器初步处理后，通过4G网络上传到云端水情平台。平台通过水位-库容模型计算实时库容，结合预设阈值判断是否报警，并可与闸门远程控制系统联动，实现智能化调度和预警推送。
六、功能特点
-
支持超声波/雷达/压力三种水位监测方式；
-
配套太阳能供电系统，可实现野外长时间独立运行；
-
具备远程参数设置、数据导出、历史数据查询等功能；
-
内置4G通信模块，支持断点续传与多中心备份；
-
支持地图定位显示，图表化水位变化曲线分析；
-
报警功能多样：短信、微信、语音播报、平台弹窗；
-
可扩展雨量、风速、水温等水文要素监测；
-
可对接水利、水务平台，实现省/市级统一监管。
七、硬件清单
|
设备名称
|
数量
|
功能说明
|
|---|---|---|
|
雷达/超声波/压力水位计
|
1台/点
|
采集水位数据
|
|
数据采集终端主机
|
1套
|
支持4G数据传输、边缘处理
|
|
太阳能供电系统
|
1套
|
光伏板+锂电池+控制器
|
|
安装支架/防护箱
|
1套
|
防雷、防水、防盗设计
|
|
云平台账号
|
1套
|
可视化、水位曲线、远程操作
|
|
北斗/GPS定位模块
|
选配
|
定位站点、时间同步
|
|
摄像头（选配）
|
可选
|
图像辅助识别、远程可视
|
八、硬件参数（以雷达式为例）
|
参数名称
|
指标范围
|
|---|---|
|
测量范围
|
0~30米（可定制）
|
|
精度
|
±2mm（无干扰条件）
|
|
通信方式
|
4G（支持CAT1/全网通）
|
|
防护等级
|
IP68（水位计）；IP65（主机箱体）
|
|
工作电压
|
DC12V（太阳能电池供电）
|
|
工作温度
|
-30℃～+70℃
|
|
存储容量
|
支持本地30天以上数据缓存
|
|
安装方式
|
垂直/斜角安装（支持立杆/壁挂）
|
九、方案实现
-
现场勘察与点位确定；
-
选型与设备采购；
-
施工与调试（基础支架、供电系统、通讯调通）；
-
数据接入云平台、测试正常；
-
平台账号分配、管理权限设置；
-
培训与运行维护启动。
十、数据分析
-
实时水位曲线与历史数据对比；
-
汛期库容变化趋势建模；
-
降雨量与水位变化联合分析；
-
库容自动换算、库区风险评估；
-
年度水文变化报告自动生成。
十一、预警决策
-
可设定高水位、低水位多级报警阈值；
-
水位快速上涨异常速率自动报警；
-
提示调度闸门开启/关闭建议；
-
与下游告警联动，提前发布风险提醒；
-
支持微信、短信、语音外呼、平台弹窗多渠道通知。
十二、方案优点
-
结构简单，部署快捷，适应性强；
-
数据稳定性高，支持边缘计算；
-
支持无人值守，维护工作量低；
-
系统灵活，可扩展摄像头、雨量站；
-
价格适中，适合大规模推广应用；
-
可实现一体化水文监测与管理平台建设。
十三、应用领域
-
各级水库、山塘
-
水电站水位调度
-
城镇应急蓄水池
-
农田灌溉调节池
-
汛期水情应急响应系统
十四、效益分析
|
类型
|
效益
|
|---|---|
|
安全效益
|
提前识别水位风险，减少溃坝与淹没事故
|
|
管理效益
|
自动记录调度数据，提升水库管理智能化水平
|
|
经济效益
|
避免人工巡查误差，降低管理成本
|
|
环境效益
|
精准调控水位，促进生态护岸与下游生态恢复
|
|
社会效益
|
增强水情透明度，提高居民防灾减灾意识
|
十五、案例分享
案例名称：江西某中型水库水位在线监测项目
部署内容：配置雷达水位计+雨量计+太阳能供电+4G模块，数据上传至市水务局云平台
亮点功能：
部署内容：配置雷达水位计+雨量计+太阳能供电+4G模块，数据上传至市水务局云平台
亮点功能：
-
高水位三次预警，提前6小时成功调度泄洪闸；
-
报警准确率达100%，减少人工巡查次数50%以上；
-
项目实施后，进入全区智慧水库示范单位。
