一、方案介绍

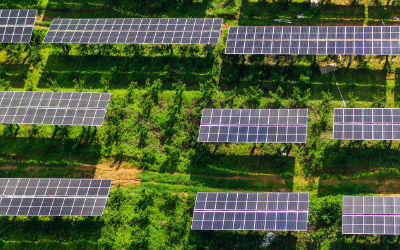

农业光伏一体化（Agri-PV）是将农业生产与光伏发电有机结合的一种高效复合利用模式，广泛应用于光伏大棚、林光互补、牧光互补、渔光互补等新型农业场景。本方案通过部署智能环境监测系统，对光伏区内温湿度、光照、CO₂浓度、土壤参数、气象条件以及光伏组件运行状况进行全面监测，实现农业与光伏系统运行状态的可视化、智能化管理，为调控生产环境、优化发电效率、实现双效益提供数据支撑。
二、监测目标
-
实时监测农业生产区内部环境变化（温度、湿度、光照、CO₂等）
-
掌握土壤墒情（湿度、温度、电导率）
-
获取外部气象信息（风速、风向、降雨、辐射）
-
跟踪光伏组件温度、电压电流、发电功率等运行参数
-
实现农业+光伏双维度一体化平台管理
-
支持远程可视化管理、预警、数据报表导出
三、需求分析
|
模块
|
监测需求
|
|---|---|
|
农业区环境
|
温度、湿度、CO₂、光照、土壤三参等
|
|
气象要素
|
风速、风向、雨量、辐射、大气压等
|
|
光伏监测
|
光伏组件温度、电压、电流、功率、发电量
|
|
数据通讯
|
远程4G数据采集+本地RS485/Lora组网
|
|
管理平台
|
实时可视化界面+超限预警+数据分析报表
|
四、监测方法与应用原理
-
环境监测：通过多功能一体传感器采集大棚/农区温湿度、CO₂、光照等数据；土壤探头采集墒情指标。
-
光伏运行监测：采用电参采集模块，检测电压、电流、组件温度、汇流箱状态等，实现发电状态评估。
-
气象监测：通过一体化气象站采集风速、风向、雨量、气压等外部环境数据。
-
数据汇聚传输：所有数据汇集至主控采集终端，通过4G上传至云平台或局域网中控。
-
智能决策管理：平台支持图表分析、自动预警、联动控制（如开窗通风、遮光控制、灌溉提醒等）。
五、系统功能特点
-
多维度一体监测：覆盖农业与光伏两个系统的核心运行参数
-
模块化设计：监测点灵活布设，满足不同基地面积与作物类型
-
多种通讯方式：支持4G、NB-IoT、LoRa、WiFi、RS485等
-
可视化平台：Web/手机APP远程查看、历史数据曲线、报表导出
-
支持边缘计算：终端内置报警与联动逻辑，断网时仍可控制本地设备
-
易部署低功耗：可太阳能供电，适配野外或偏远场景
六、主要设备清单与参数
|
设备名称
|
参数范围
|
精度
|
通信方式
|
|---|---|---|---|
|
空气温湿度传感器
|
温度：-40~+85℃ 湿度：0~100%RH
|
±0.3℃ / ±3%RH
|
RS485 / LoRa
|
|
光照强度传感器
|
0~200000 Lux
|
±2%
|
RS485
|
|
CO₂浓度传感器
|
0~5000 ppm
|
±50 ppm
|
RS485
|
|
土壤三参数传感器
|
水分0
|
±2%、±0.5℃、±2%FS
|
RS485
|
|
小型气象站
|
风速0
|
典型误差±3%
|
一体化485
|
|
光伏运行监测仪
|
电压0
|
±1%FS
|
RS485/Modbus
|
|
智能采集主机
|
8/16通道、4G通讯、太阳能+锂电池供电
|
内置SD卡/断点缓存
|
4G+RS485
|
|
云监控平台
|
实时监控、图表分析、历史查询、地图定位
|
PC端+手机APP
|
B/S架构
|
七、方案实现与系统架构
-
前端部署：
-
环境传感器部署于光伏农业区域（如棚内、地面）
-
光伏运行监测点布设于光伏组件端或汇流箱内
-
气象站部署于空旷位置，确保气象数据真实有效
-
-
中控传输：
-
多点数据经RS485或LoRa连接至采集主机
-
主机统一通过4G上传至云平台
-
可选本地显示屏/报警模块同步显示
-
-
平台管理：
-
提供分区数据展示、地图定位、趋势分析、超限预警
-
平台支持分权限管理、多用户登录
-
可导出日报、月报、年度环境分析报告
-
八、预警与数据分析
-
自定义各参数预警阈值
-
实现短信、微信、App弹窗等多渠道报警
-
提供多种图形报表（曲线图、柱状图、对比图）
-
支持Excel导出、API对接农业物联网平台或政务平台
-
可根据不同作物建立种植档案，智能生成管理建议
九、方案优点
-
✅ 农业与光伏系统双重监测，提高综合效益
-
✅ 模块化部署，便于扩展与升级
-
✅ 边缘智能+云端平台结合，保障运行稳定性
-
✅ 多场景适配：棚、田、牧、渔皆可用
-
✅ 支持远程集中运维、数据调度分析
-
✅ 降低人力巡检成本，提升农业智能化水平
十、适用场景
-
光伏农业大棚基地
-
渔光互补养殖区
-
林光/牧光互补生态农业区
-
沙漠光伏农业示范区
-
农业示范园、现代农业科技园区
十一、效益分析
|
项目
|
传统方式
|
一体化方案
|
改善效果
|
|---|---|---|---|
|
农作物环境控制
|
人工经验为主
|
数据化调控
|
作物产量提升10~25%
|
|
光伏运行监测
|
无监控/人工巡查
|
实时监控
|
发电效率提升3~8%
|
|
人工巡检频次
|
多次现场查验
|
远程集中管理
|
巡检成本降低60%
|
|
风险预警
|
无法预知
|
超限预警
|
灾害/异常响应时间缩短90%
|
十二、执行标准与规范
-
《设施农业环境监测技术规范》NY/T 1848
-
《太阳能光伏系统监测与分析规范》GB/T 25385
-
《现代农业园区建设导则》农业农村部
-
《智能农业监测系统技术规范》Q/320500CYCX 001-2021
十三、案例分享
项目名称：宁夏“牧光互补”示范基地智能环境监测系统
部署内容：部署温湿度/土壤/气象/光伏监测点共计45套
成果：
部署内容：部署温湿度/土壤/气象/光伏监测点共计45套
成果：
-
实现畜牧养殖与发电系统同步监测
-
发电系统维护响应时间缩短70%
-
政府平台远程查看大屏调度，成功入选智慧农业建设试点
